Анализатор спектра звукового сигнала

Analizator

Ученик
Регистрация
22 Сен 2015
Сообщения
3
Реакции
0
Баллы
0
Анализатор спектра звукового сигнала

Здравствуйте,
кто владеет информацией поделитесь пожалуйста, схемами, рассчетами и всем, что есть по теме "анализтор спектра звукового сигнала".
Спасибо.


Вложения

  • а1.webp
    21.1 KB · Просмотры: 2,062
  • а3.png.webp
    14 KB · Просмотры: 351
  • а2.png.webp
    10.6 KB · Просмотры: 581
Вот , я свой спектроанализатор собирал по этим схемам. Работает до сих пор отлично, я делал 2 таких под стерео вариант. Он 10-ти полосный. Но там для него нужно ещё собрать программатор, для установки пришивки на микросхему ATmega 8 . Программатор подключается к компу через LPT-порт . Работа не из лёгких. В архивах я скинул все схемы, печатки, программатор, и прошивку.


Вложения

прошу прощения, интересуют аналоговые анализаторы

Подойдет? Можно на выходе lm3114(315) использовать.


Вложения

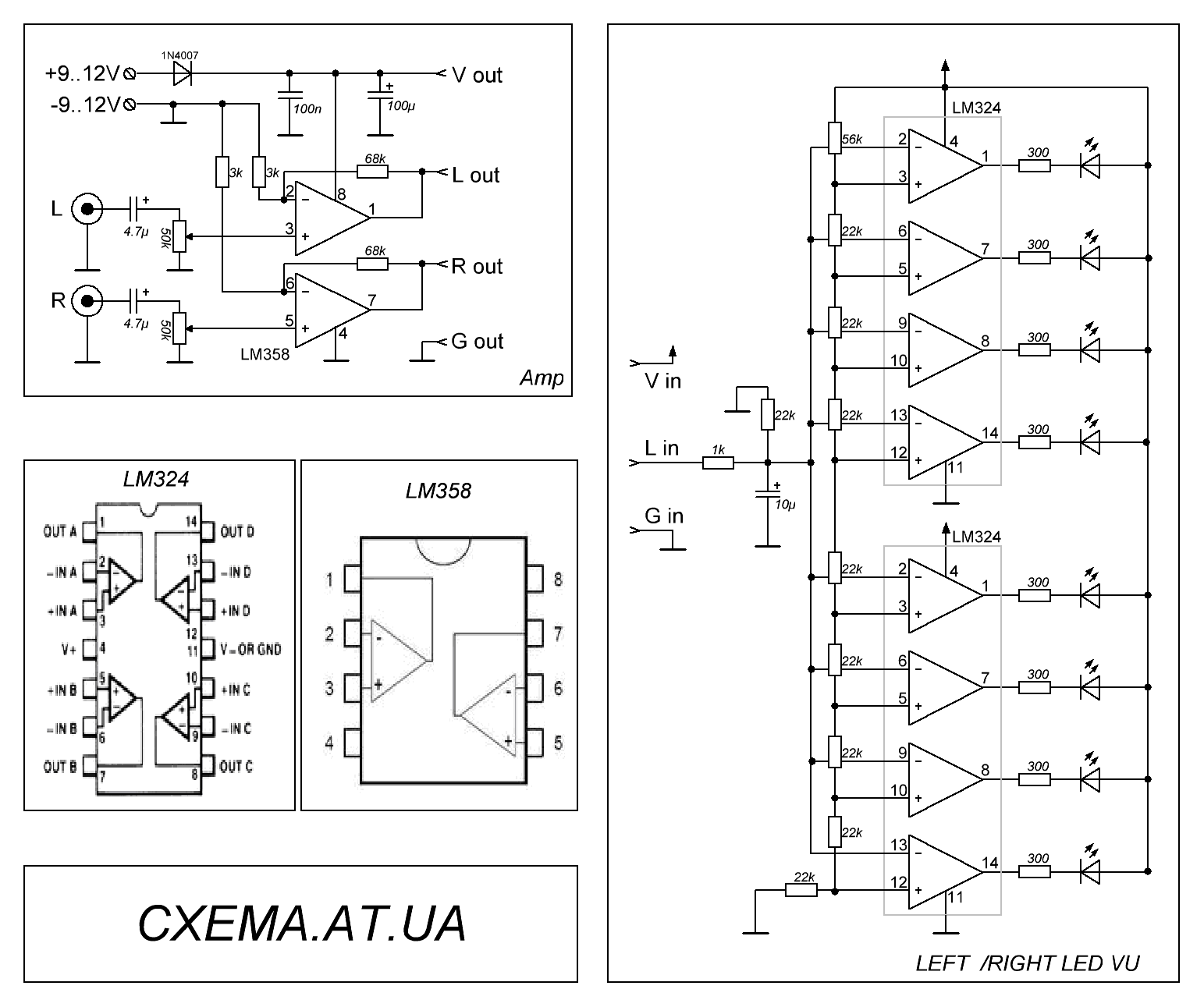

Вот еще такой спектроанализатор на два канала. прост в изготовлении, когда то делал для себя:tehnari_ru_509:


Вложения

  • LEDMETER.gif
    79.6 KB · Просмотры: 797
  • LM324.rar
    LM324.rar
    20.8 KB · Просмотры: 46
