Двухполярный БП

[Kapitoshka]

Двухполярный БП

Привет!
Я уже спрашивал в одной из тем про БП, но мне не отвечали, поэтому создал новую.

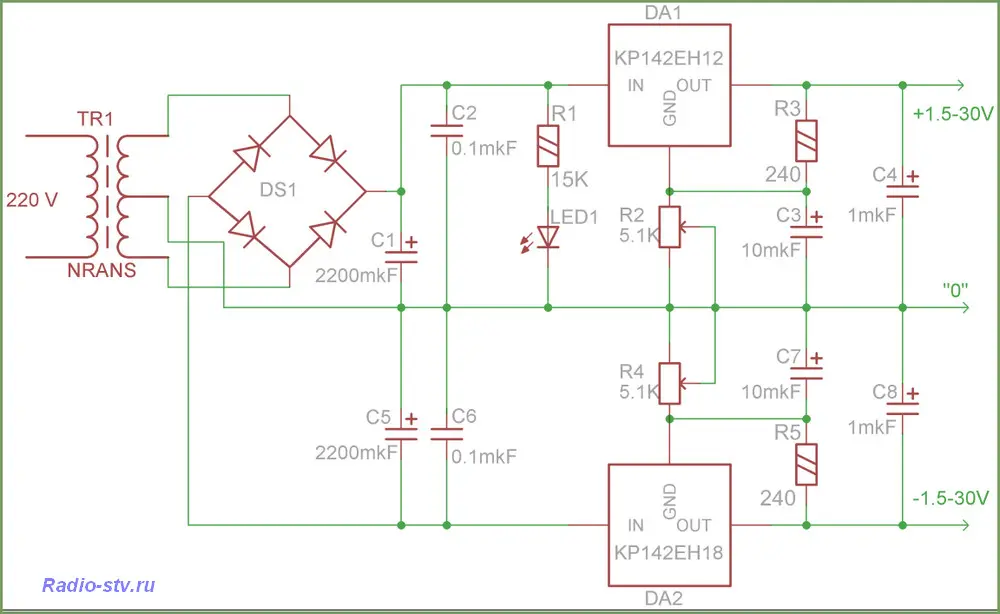

Нашол схему двухполярного бп на кренках, но она маломощная, до 1,5А. Мне хотя бы 2-2,5А. Если добавить транзисторы, можно будет выжать стоко?

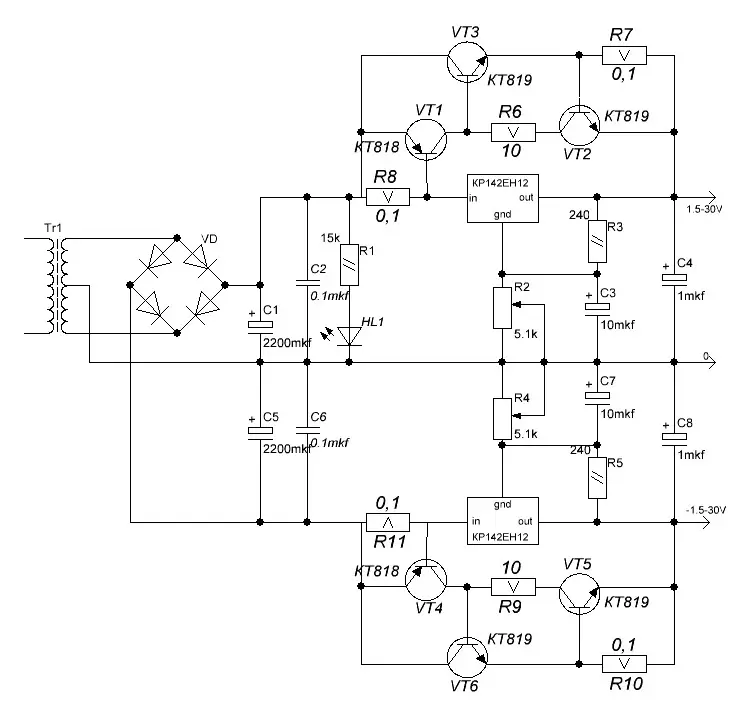

Нарисовал схему, проверьте правильность, пожалуйста.



[(Дима)]

Здесь все есть http://www.tehnari.ru/f119/t94032/



[Kapitoshka]

Спасибо, но я в этой теме как раз и спрашивал!
Проверьте правильность схемы, пожалуйста!



[Alex_48]

Схема составлена неправильно. В отрицательном плече надо использовать обратные, имеющимся в положительном, транзисторы. Схема с двумя регулируемыми резисторами хороша если нужно регулировать напряжение в плечах по отдельности, если нет - надо использовать один.



[Kapitoshka]

Сделал, правильно?
Можно поставить один сдвоеный резистор или это надо смотреть не будет ли разброса в напряжении плеч?

Прилагаю схему в с-плане.



[СветLANa]

VT10 нарисован неверно.
И вместо ЕН12 в отрицательном плече нужно использовать ЕН18.



[Kapitoshka]

VT10 нарисован неверно.

Поменял.

И вместо ЕН12 в отрицательном плече нужно использовать ЕН18.

Да...да, я знаю, затупил, забыл исправить. Спасибо.

Так остальное правильно???



[Alex_48]

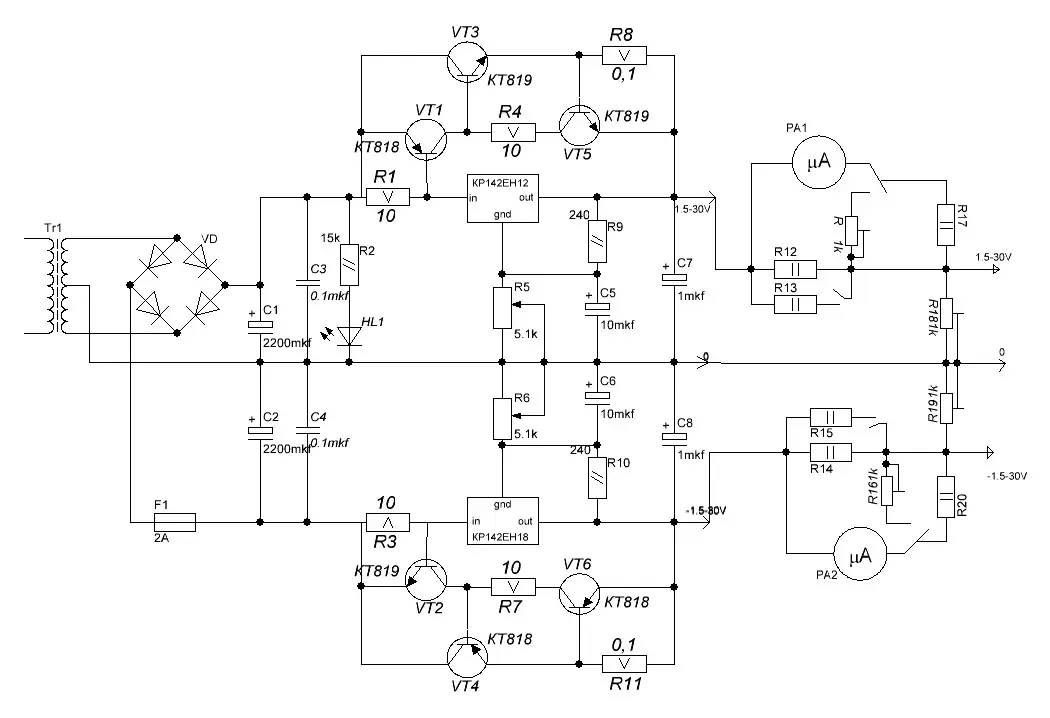

Предохранители можно на оба плеча поставить.

Можно поставить один сдвоеный резистор или это надо смотреть не будет ли разброса в напряжении плеч?

Можно, но разброс гарантирован. Я делал вот так:

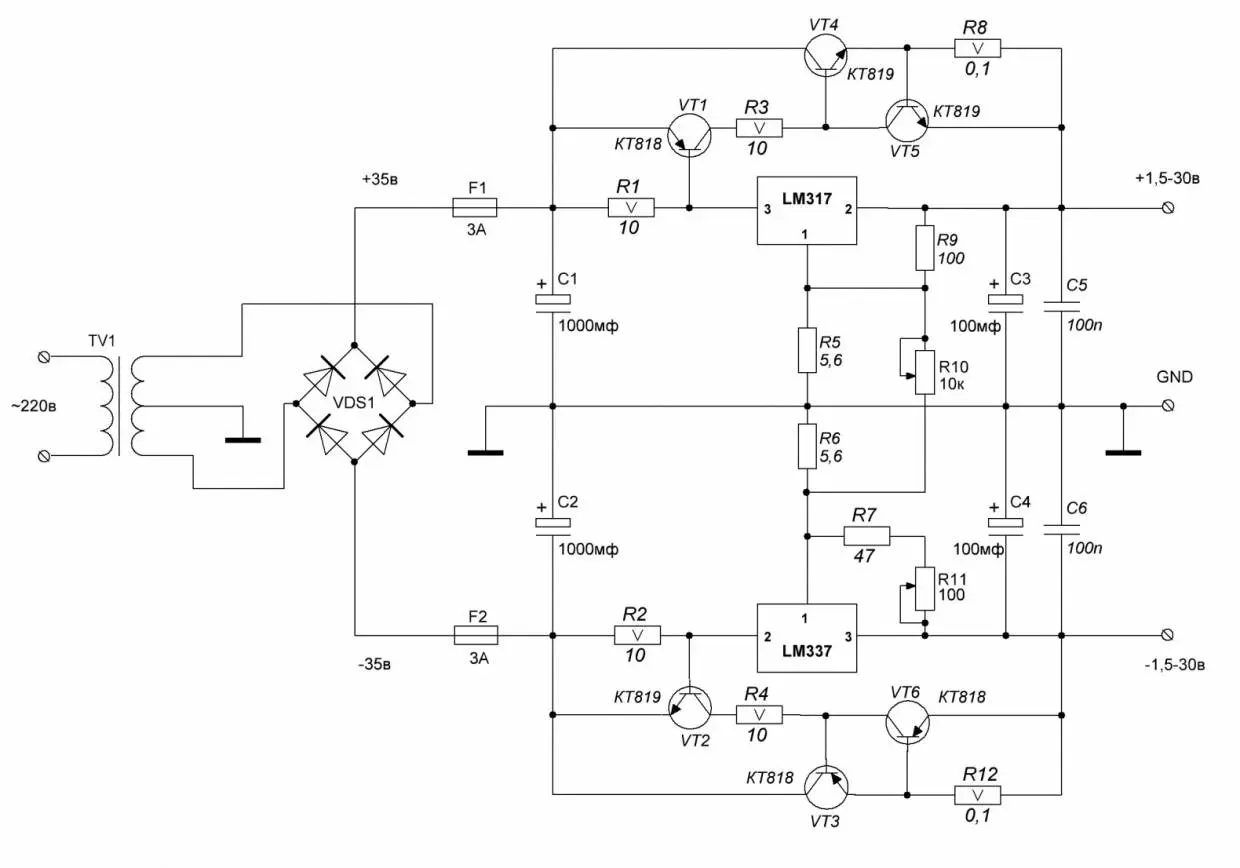

Для уравновешивания напряжений в плечах используется многооборотный резистор R11, и использовал сдвоенный резистор 22к для умощнения, в нагрузке греется. Может, кстати, знающие люди подскажут как от этого избавиться.



[Kapitoshka]

Предохранители можно на оба плеча поставить.

Поставим.

Можно, но разброс гарантирован.

Ок, тогда останется два переменника, чтобы можно было регуляровать отдельно два плеча.

1) Кстати, как Ваш блок питания, работает нормально?

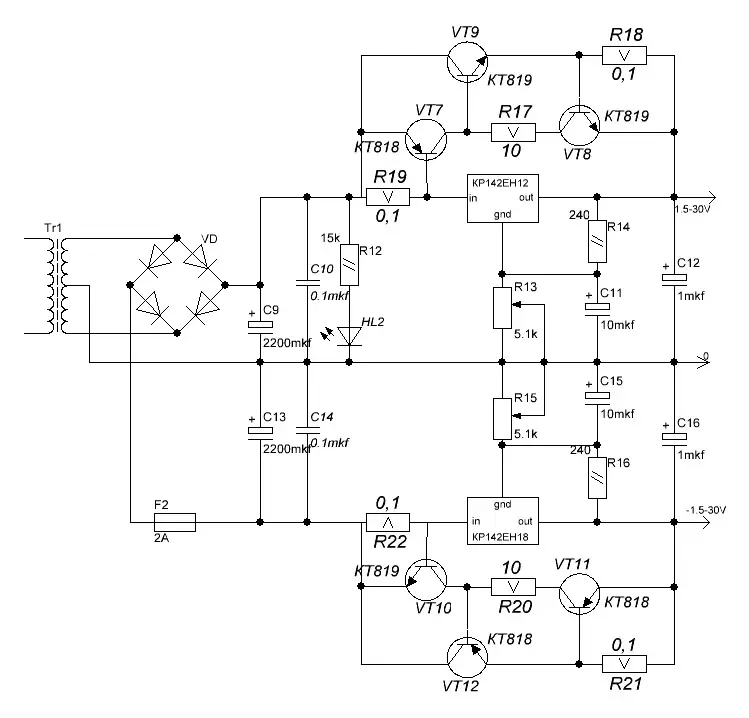

2) А так схема правильная? Можно печатку рисовать?



[Alex_48]

Ок, тогда останется два переменника, чтобы можно было регуляровать отдельно два плеча.

Перед тем как рисовать печатку подумай о вольтамперметре: какой будет использоваться и как будет подключен, какой источник питания использоваться будет. Я не задумываясь сделал регулятор напряжения, а потом полинтернета перерыл в поисках нужной схемы АВметра.

1) Кстати, как Ваш блок питания, работает нормально?

Да, все в порядке.

2) А так схема правильная? Можно печатку рисовать?

Не уверен в правильности резисторов R19 и R22. Почему 0,1ом? Я не особо силен в этом вопросе, но сколько я переглядел подобных схем, используются резисторы 10-33-62ом (в даташите 33ома по-моему).



[Kapitoshka]

Перед тем как рисовать печатку подумай о вольтамперметре: какой будет использоваться и как будет подключен, какой источник питания использоваться будет. Я не задумываясь сделал регулятор напряжения, а потом полинтернета перерыл в поисках нужной схемы АВметра.


Не уверен в правильности резисторов R19 и R22. Почему 0,1ом? Я не особо силен в этом вопросе, но сколько я переглядел подобных схем, используются резисторы 10-33-62ом (в даташите 33ома по-моему).

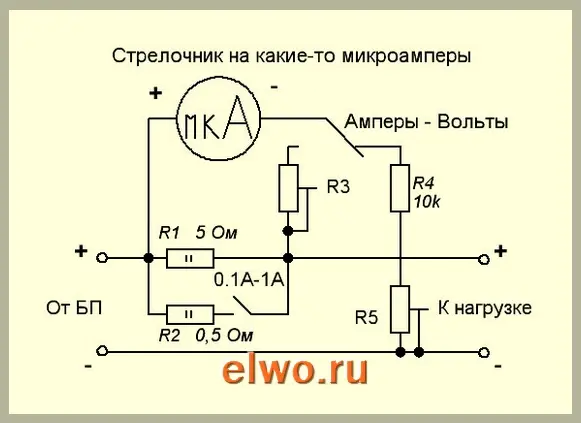

На счет амперметра: есть схема, нашол как подключить любой микроамперметр. Схема ниже.

На счет резистором: мой промах, не доглядел, спасибо, что заметил!!!



[Alex_48]

Удачи! ....



[Kapitoshka]

Удачи! ....

Спасибо!!!



[Kapitoshka]

Вопрос по подключению индикаторов. Точнее не вопрос, а просьба проверить так правильно подключить два индикатора?



[Alex_48]

Да, только в отрицательном плече при подключении вольтметра "+" будет земля.



[Хим]

интересный 2х-полярный БП

Здравствуйте, обитатели форума - технари!
не стал открывать новую тему, есть интересный вопрос по данной теме - есть прибор, рассчитанный на 110 в, внутри трансформатор и питание двухполярное 10,5V/0,2A и 5,1V/1,3A. Замучился таскаться с трансом с 220/на/110. Решил сделать питание от внешнего бп 12в/2А и прикупил 2 платы "DC-DC Step Down converter". Как подключать 2 выходных напряжения к плате ? - непонятно. Никогда не сталкивался с трансом с разными напругами по плечам tehno036 даташит прикрепил



[Mr.Fix]

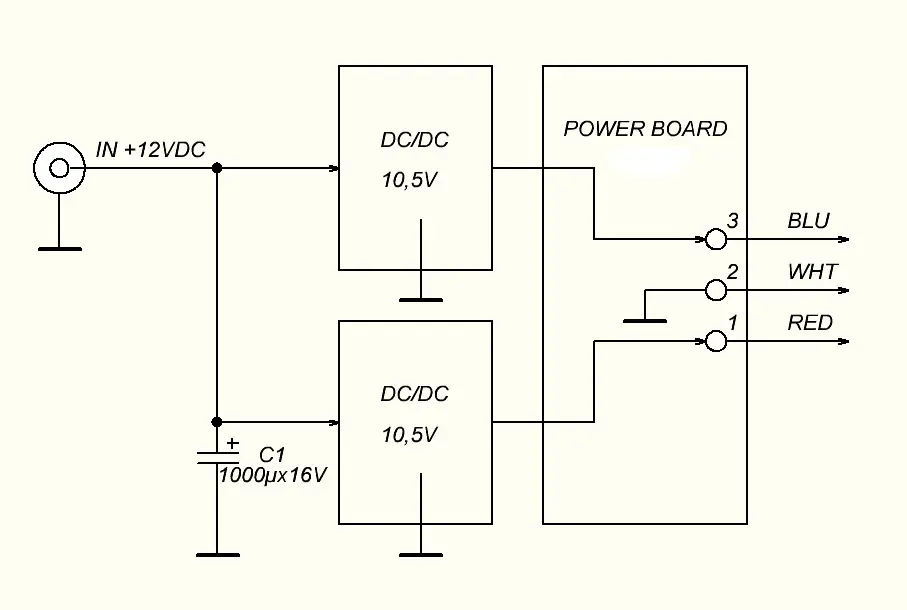

Платы конвертеров на 10,5 и 5 вольт нужно подключать к плате POWER BOARD (может вместо неё). На рисунке пояснение как это сделать. На рисунке ошибка, нижний конвертер на 5V, извиняюсь - спешка.



[sergeisam]

питание двухполярное 10,5V/0,2A и 5,1V/1,3A.

Уточнение.
Это не двух полярное питание. Здесь нет отрицательного плеча.
В данном случае имеем питание схемы двумя напряжениями +10,5 и + 5,1 Вольта.
Mr.Fix абсолютно правильно подсказал схему включения конвертеров.

Да, и ещё. Если задумалась такая переделка, то не проще было заказать трансформатор на 220V с необходимыми выходным обмотками ? Мощность то всего около 10W.



[Хим]

именно вместо PowerBoard'a tehno040

т.е. просто по шлейфу "2 WHT" пуcтить минуса конвертеров?


изначально думал приобрести что-то вроде ТТП-40 2х12в 1,5А , но с учетом будущих модификаций (добавление плат Seeeduino + маломощного УМЗЧ)... место внутри корпуса ценно, да и приемнику автономное питание (типа Li-ion 18650) будет полезнее, а так возиться с гудящими трансами и лишний вес к тому же..

благодарю за ответы, не ожидал столь оперативной помощи :vic:



[hrpankov]

... можно изпользовать ненужний БП от компа...tehno025 tehno025 tehno025 tehno025
