Фото: Что находится внутри процессора?

[MrSTEP]

Фото: Что находится внутри процессора?

Пожелавший остаться неизвестным преподаватель и исследователь в области наноразмерных полупроводников в своем блоге показал вскрытие процессора Intel Pentium III Coppermine. Целью аспиранта было наглядно показать внутреннее устройство процессора с точки зрения обычного человека, не вдаваясь в подробности архитектуры и технологии производства чипов. Получилось в чем-то наивное, но тем не менее зрелищное пособие для ответа на вопрос: а что же внутри процессора?

​

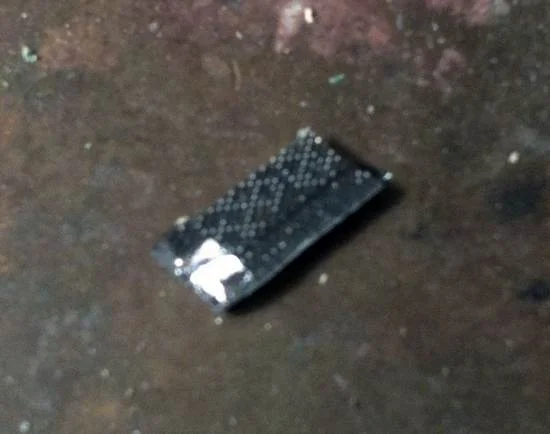

Первым делом «взломщик» отделил кристалл от контактной площадки. Поскольку прогреть плату феном ему не удалось, были использованы радикальные средства – отрезная машинка и пассатижи.

​

Продолжение следует...



[MrSTEP]

Продолжение...

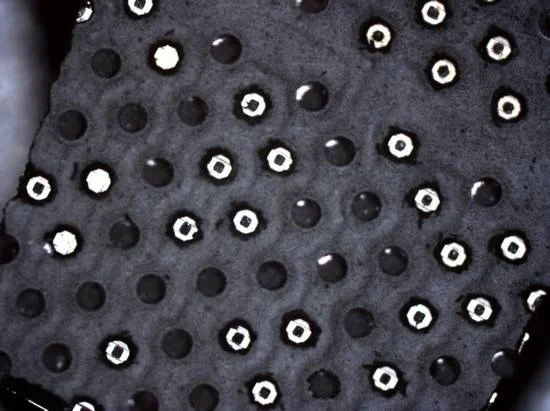

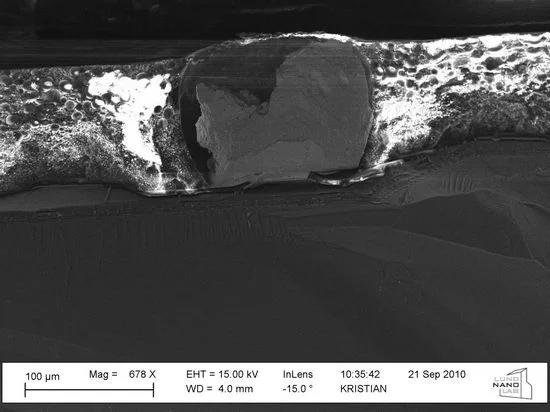

После того, как возможности оптического микроскопа были исчерпаны, исследователь воспользовался электронным. Автор снимков замечает, что испытывал трудности с фокусировкой. Из-за бомбардировки электронами на элементах чипа накапливался электрический заряд, который и сбивал фокус.

​

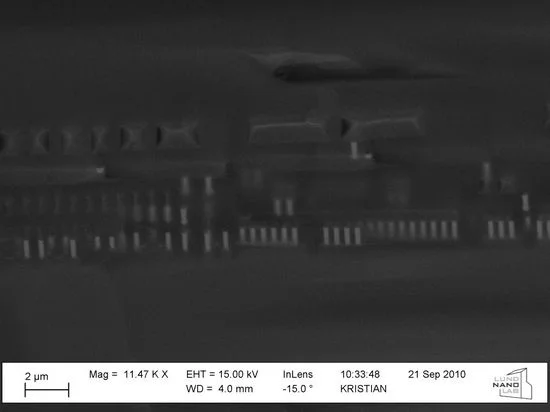

На последнем снимке отдельные элементы (проводники) имеют размер 200-250 нм. Именно по такому техпроцессу (250-130 нм) и изготавливались процессоры Pentium III. Чтобы увидеть отдельные транзисторы чипа, автору пришлось бы снимать слой за слоем, что подразумевает достаточно сложный процесс и инструментарий.

Источник: 3DNews.ru
