Генератор на мосте Вина

L

left4dead766

Ученик
Регистрация
4 Мар 2018
Сообщения
11
Реакции
0
Баллы
0
Генератор на мосте Вина

Доброго дня
прохожу курс схемотехники и возник следующий вопрос

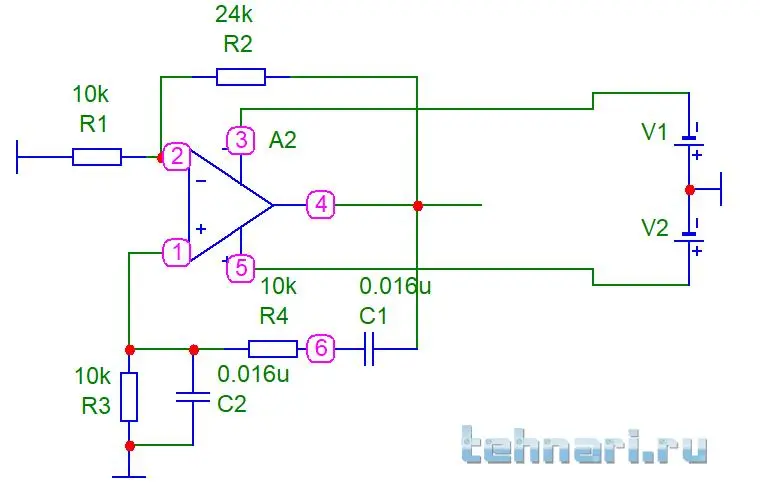

Собственно вот мост Вина
и у него 2 земли
Что будет с Коэффициентом усиления К и коэффициентом передачи b, если, допустим, забыли подключить землю у R1? если можно объясните

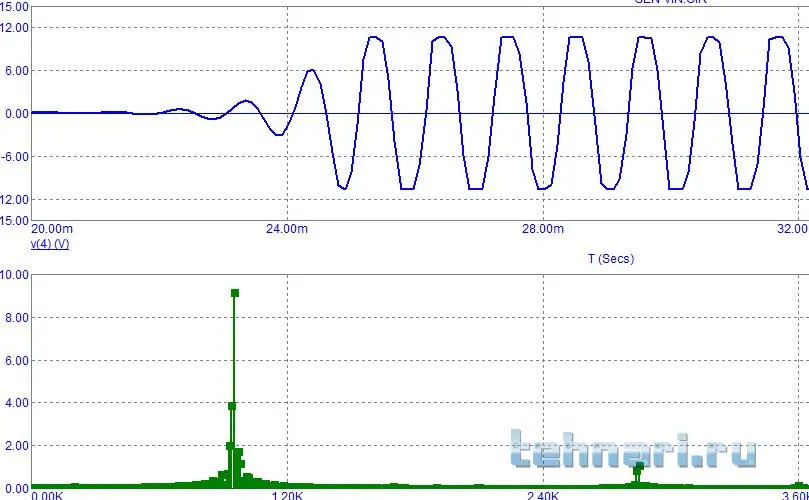

пикча переходных процессов - что изменится и почему?

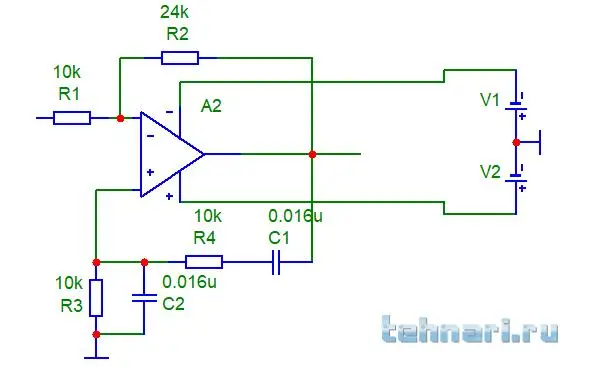

схема без земли

При пдаче сигнала на прямой вход к усиления равно: R2/R1+1. У нас так и происходит. При обрыве R2 , т.е. сопротивление становитя бесконечным у нас будет повторитель, или к ус =1.
Для генерации надо К ус больше 1. Учитывая, что есть потери, то при подаче импульса будут затухающие колебания.
