Здрасте. Нашёл схему малопотребляющего индикатора. Когда напряжение снизится - светодиод вспыхнет сразу на полную яркость?

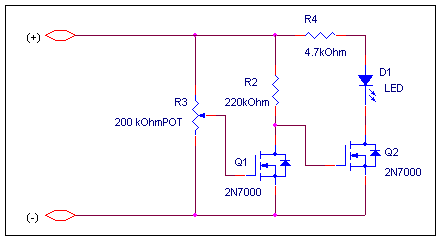

Ниже представлена схема простого индикатора минимального рабочего напряжения. Схема отличается простотой изготовления, малым током потребления. Рабочее напряжение 6-24 Вольта. Ток потребления без индикации (ждущий режим: 60-240 mkA) и в режиме индикации: 1.5-6 mA.



[Frankistar]

Диод просто будет гореть



[KYPA]

Как гореть? Там написано что он должен загореться когда напряжение питания снизится. :tehnari_ru_117:



[BH3]

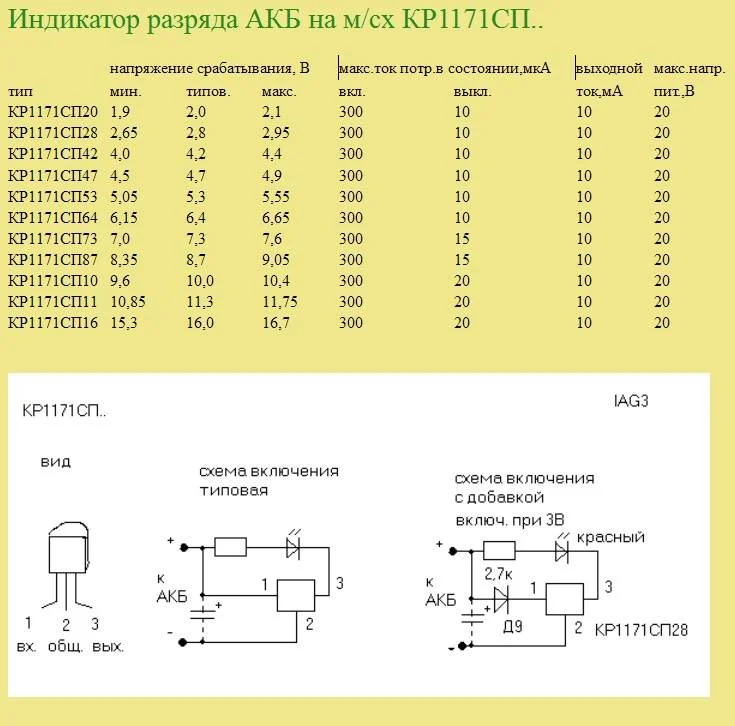

Есть специализированные микросхемы для контроля за снижением напряжения К1171СП..



[KYPA]

Спасибо, но мне нужно чтобы можно было подстроить порог.



[George Smith]

Здрасте. Нашёл схему малопотребляющего индикатора. Когда напряжение снизится - светодиод вспыхнет сразу на полную яркость?

Нормальная схема, диод немного светится, а при разряде загорается, за
счет добавления инвертора. Резистор R4 надо подбирать ориентируясь на
измеряемое напряжение, напряжение при котором должен загораться
светодиод ...



[KYPA]

Как светодиод может немного светиться если транзистор Q2 будет закрыт?
КП501А в схему подойдёт?



[George Smith]

Как светодиод может немного светиться если транзистор Q2 будет закрыт?

Схема чисто аналоговая, порога нет, все основывается на пороге транзистора,
а он всяко не крутой. На счет КП501 не знаю, надо смотреть даташит, может
кто подскажет ? ...

P.S. Сейчас в магазине по моему легче найти зарубежный, чем Российский ...



[из Риги]

Данный индикатор вовремя сообщит Вам о том, что Ваша аккумуляторная батарея разряжена. Основным достоинством предлагаемой схемы является четкость срабатывания. Иными словами сигнальный светодиод загорается сразу без плавного нагнетания яркости. Плюс ко всему устройство довольно точно может отслеживать заданный порог срабатывания.

Схема проста и при правильной сборке и рабочих радиоэлементах начинает работать сразу без настройки. Вам останется только отрегулировать порог срабатывания подстроечным резистором R2.(с сайта Сделай сам)



[KYPA]

George Smith, вот здесь есть нужные данные? www.transistor.by/i/pdf/kp501.pdf
из Риги, спасибо, чёткость срабатывания важна, только мне нужна малопотребляющая, экономичная схема



[George Smith]

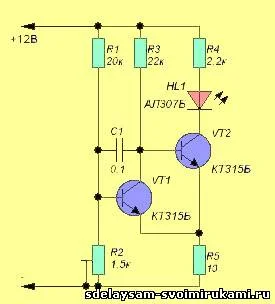

Вот эта схема пороговая, присутствует триггер Шмитта, и потребляет он ждущем
режиме мало, а когда загорится светодиод, само собой ...



[George Smith]

Эта схема потребляет в ждущем режиме 0.5-0.6 мА ...



[KYPA]

Какая схема? Не вижу ссылки.



[George Smith]

Загляни в эту же тему, на первую страцица Рига дал >>> http://www.tehnari.ru/f117/t59464/#post613714 ...



[KYPA]

Эта схема потребляет в ждущем режиме 0.5-0.6 мА ...

Не верю. Там резисторы 20к и 22к. Общее сопротивление будет около 11к. I=U/R= 12В/11к = 1 с лишним мА :tehnari_ru_281:



[George Smith]

Я примерно так взглянул, не считал, а 1 мА, это большой ток? При данном
питании, это 0.012 Вт ...



[KYPA]

1 мА при питании от батареек всё-таки мне кажется немало
Вот на полевых транзисторах, та что в первом сообщении темы: ждущий режим: 60-240 mkA.



[из Риги]

Можно сделать проще - поставить кнопку в цепи питания этого индикатора , тогда он вообще потреблять электрибу не будет , только когда кнопку нажмешь для контроля .... :tehnari_ru_203:



[KYPA]

Нет, кнопка не нужна.

Данный индикатор вовремя сообщит Вам о том, что Ваша аккумуляторная батарея разряжена. Основным достоинством предлагаемой схемы является четкость срабатывания. Иными словами сигнальный светодиод загорается сразу без плавного нагнетания яркости. Плюс ко всему устройство довольно точно может отслеживать заданный порог срабатывания.

Схема проста и при правильной сборке и рабочих радиоэлементах начинает работать сразу без настройки. Вам останется только отрегулировать порог срабатывания подстроечным резистором R2.(с сайта Сделай сам)

Мне кажется индикатор на TL431 и трёх резисторах будет содержать меньше деталей, потреблять столько же. Только не знаю как у неё с четкостью срабатывания.



[из Риги]

Нет, кнопка не нужна.


Мне кажется индикатор на TL431 и трёх резисторах будет содержать меньше деталей, потреблять столько же. Только не знаю как у неё с четкостью срабатывания.

Вот - набери в поисковике , там показано как это работает - Видео: Схема контроля напряжения на кремниевом стабилитроне TL431
