Как подключить темброблок?

[$ER}I{]

Как подключить темброблок?

есть темброблок от мелодия-стерео, подскажите как его подключить?



[kofeman]

найди схему этого аппарата) ну а дальше будем разбираться



[$ER}I{]

найди схему этого аппарата) ну а дальше будем разбираться

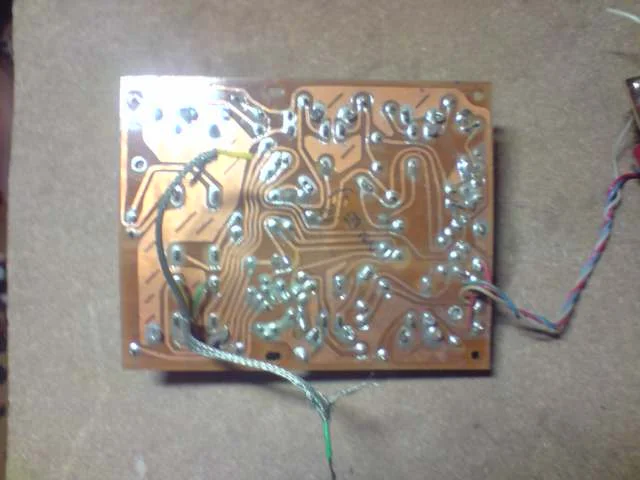

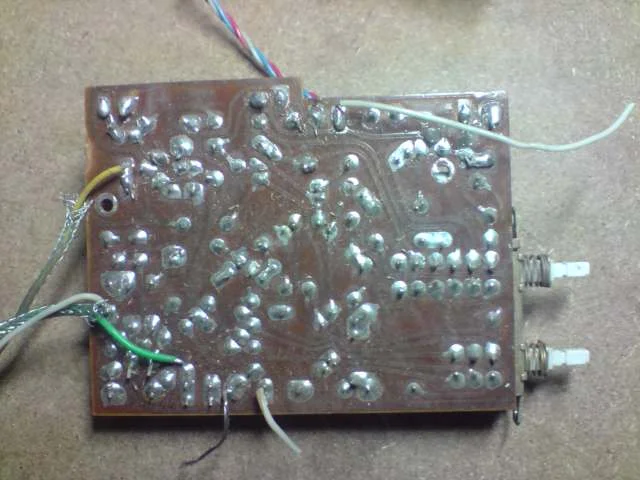

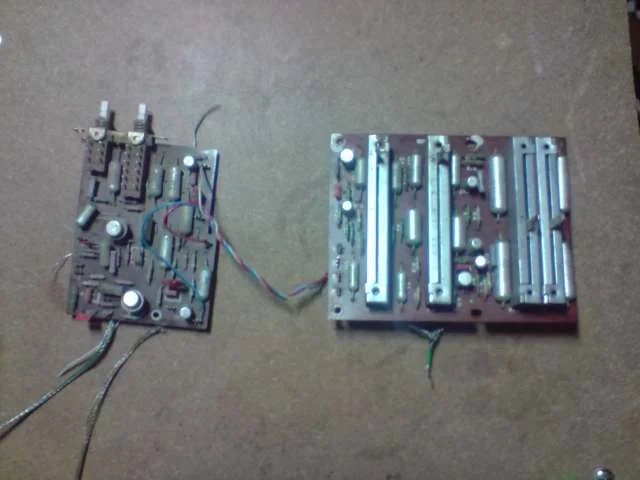

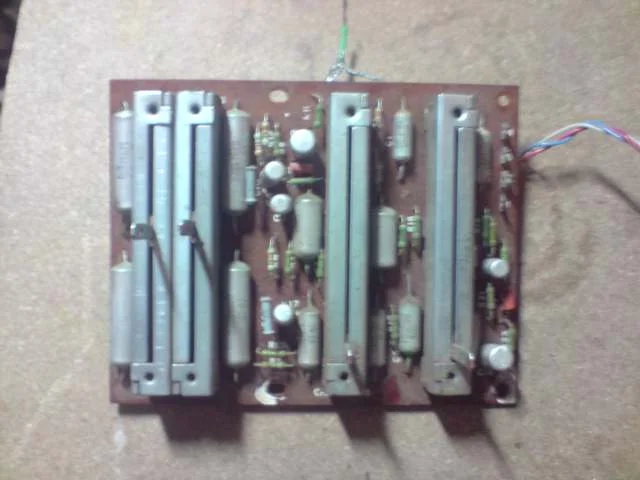

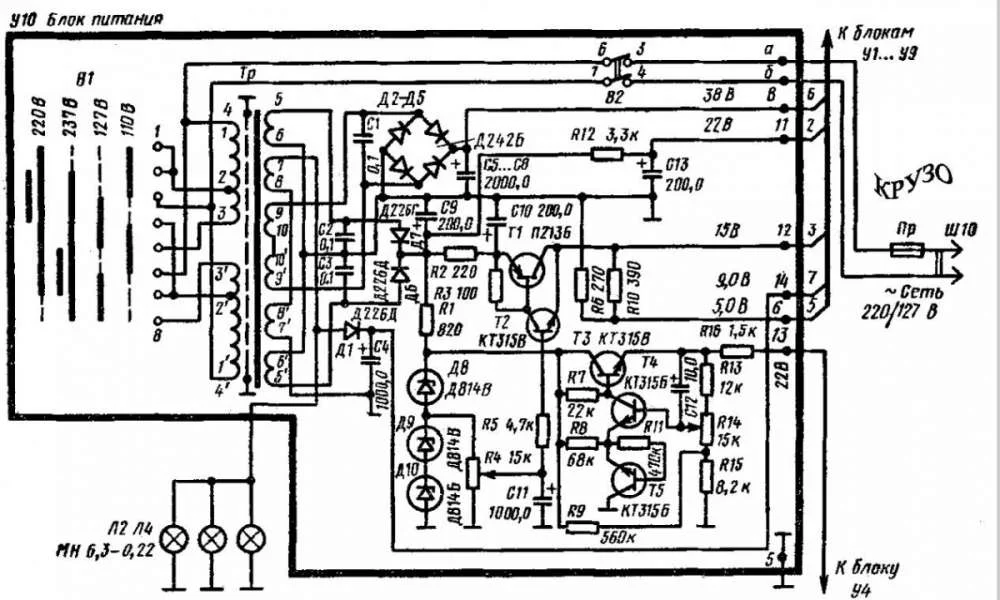

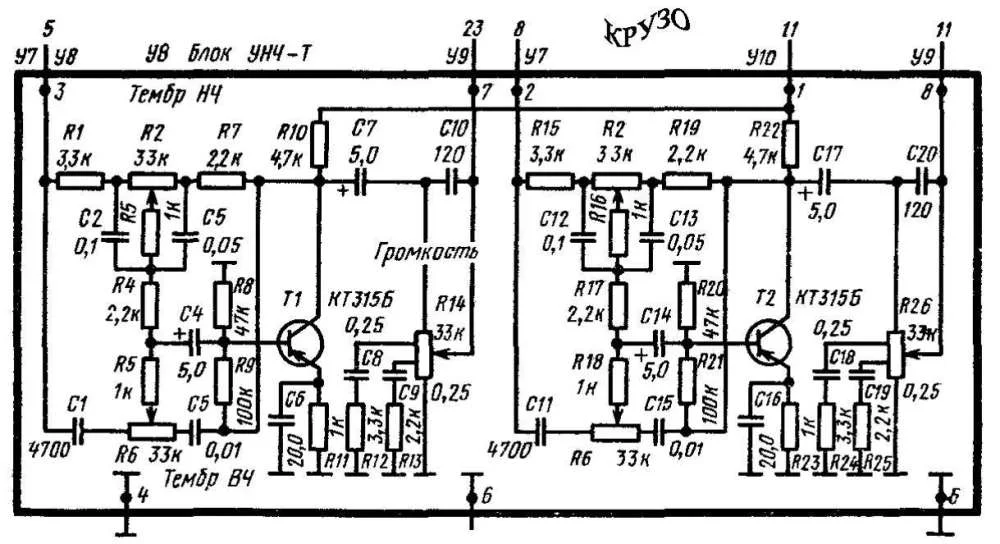

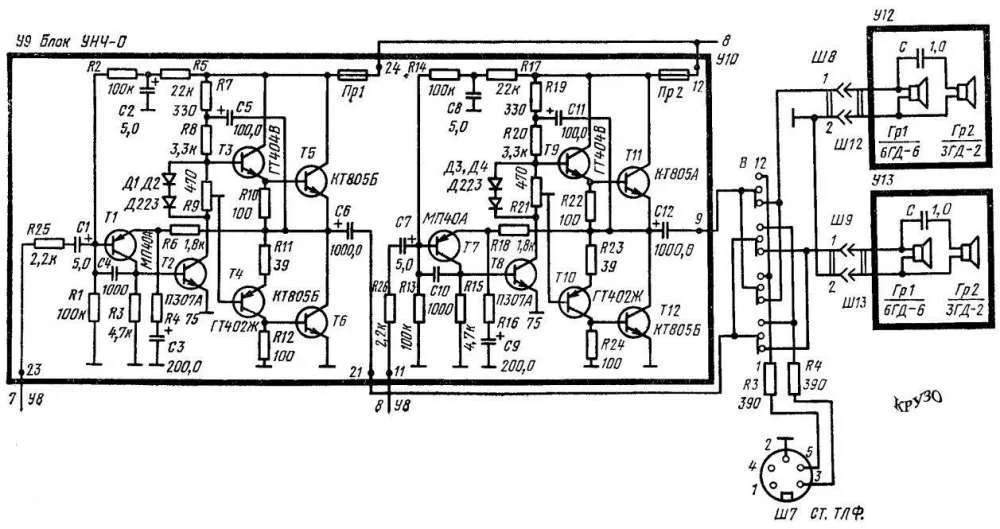

вот схема; блок питания,унч-п,унч-т,усилитель мощности и ас
http://xn--80ajaba6ad4ce6h.xn--p1ai/Shema/m101bp.pdf
http://xn--80ajaba6ad4ce6h.xn--p1ai/Shema/m101pus.pdf
http://xn--80ajaba6ad4ce6h.xn--p1ai/Shema/m101unct.pdf
http://xn--80ajaba6ad4ce6h.xn--p1ai/Shema/m101um.pdf
но так и не понял куда что подключать,пжл скажите где питание подключить(ну и наверняка вход выход)



[kofeman]

Закинул бы схемы именно на форум а не сторонние ссылки давал)) я открывал все ссылки и ни одной схемы не нашел



[Daniellos]

Может эта?



[Daniellos]

Блин, ссылка на вложение не читается...

Ща исправлюсь...



[$ER}I{]

Закинул бы схемы именно на форум

---вот----



[Daniellos]

Сообщение от Daniellos
Закинул бы схемы именно на форум

Я такого не писал...



[$ER}I{]

Я такого не писал...

хм, вставлял цитату от kofeman а получилось от Daniellos)



[Daniellos]

Короче по точкам на плате:
1 - Питание (+)
2,3 - Входы (Левый/Правый)
4,5,6 - общий и питание (-)
7,8 - Выходы (Левый/Правый)...

P.S. А в чертеже ошибочка. Вместо изображения транзистора с n-p-n проводимостью (КТ315), нарисован транзистор с p-n-p проводимостью



[$ER}I{]

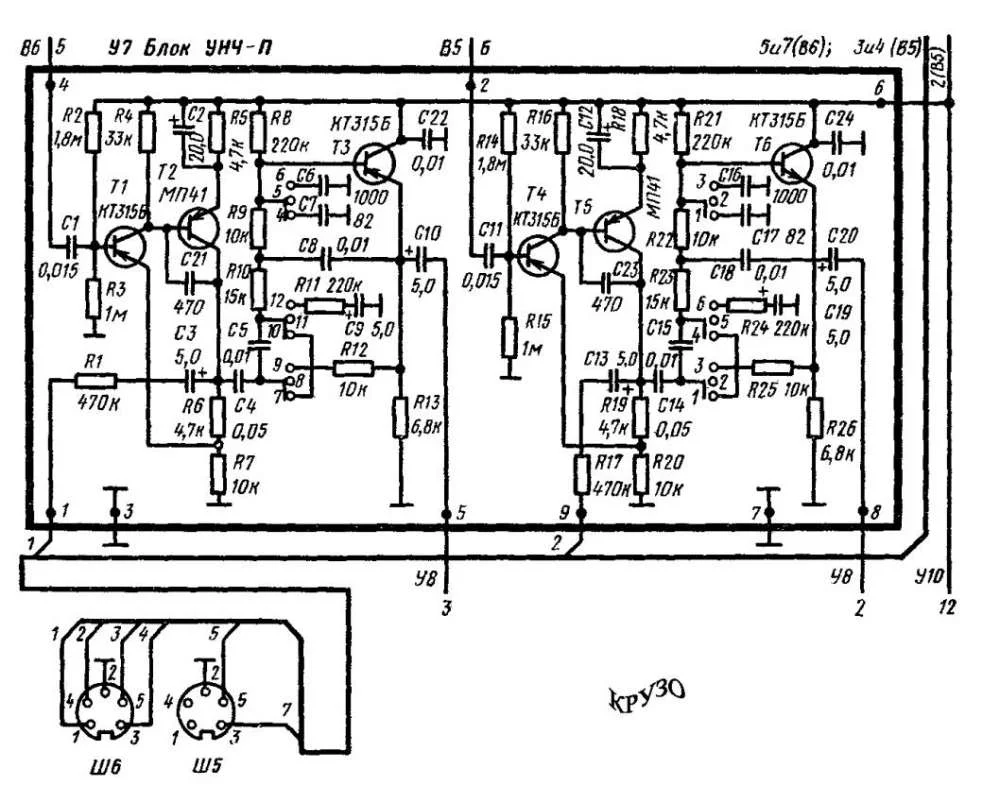

а для схемы унч-п не подскажите?



[Daniellos]

1,9 - коррекция
2,4 - входы
3,7 - общий, питание (-)
5,8 - выходы
6 - питание (+)

Только зачем?



[$ER}I{]

Только зачем?

в ней есть ФВЧ, ФНЧ



[$ER}I{]

почему один канал темброблока тихо играет и гудит,поменял транзистор такая же история,только вот когда соединяю базу транзистора с другой базой другого транзистора то всё норм. Скажите что еще надо заменить чтоб норм всё было???????



[кочевник]

с другой базой другого транзистора то всё норм

На неработающий канал не приходит сигнал, где-то обрыв или неисправен конденсатор. Удобно искать заменой с работающего канала( если нет резерва) .Удачи.
