Моя макетная плата

[alex117]

Моя макетная плата

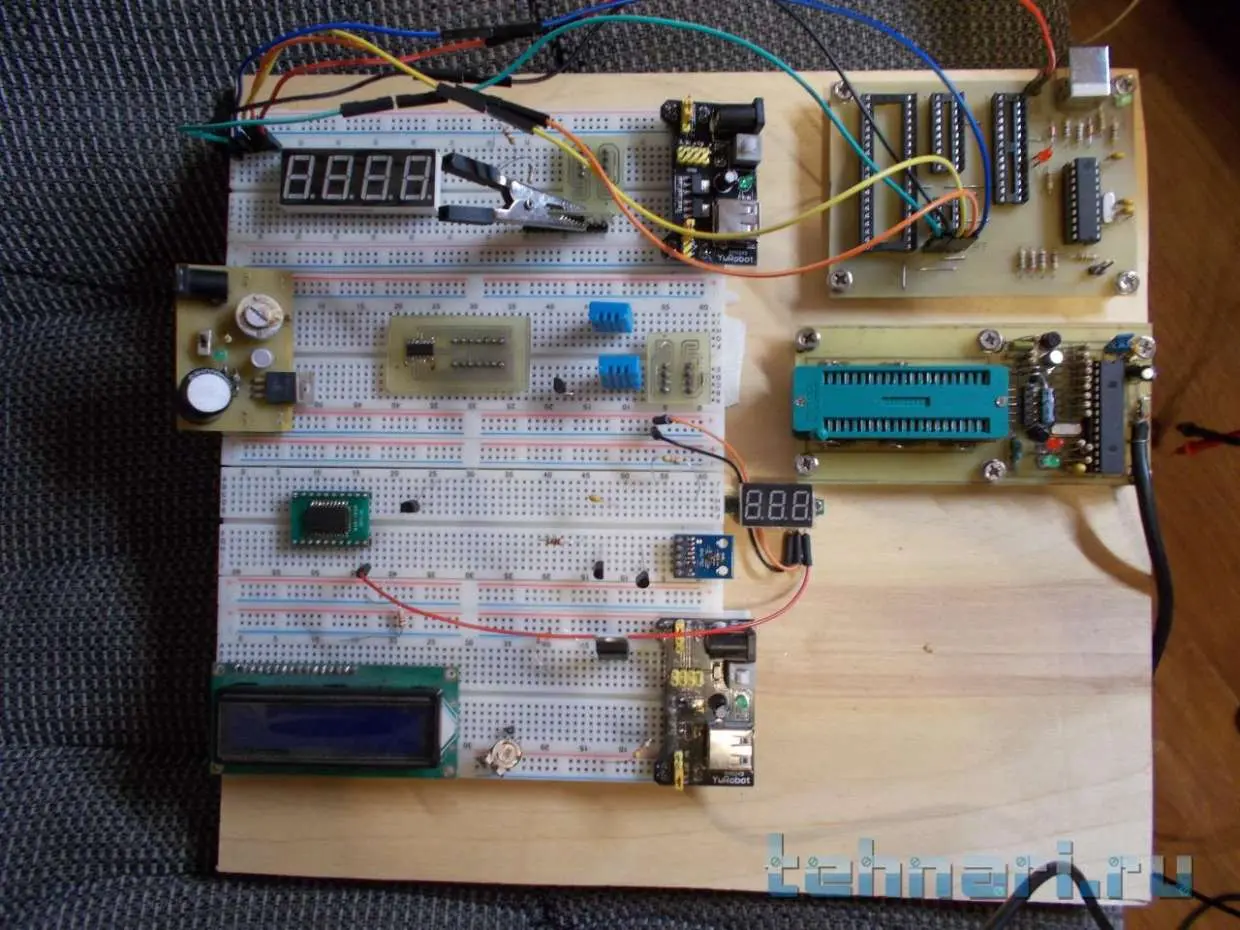

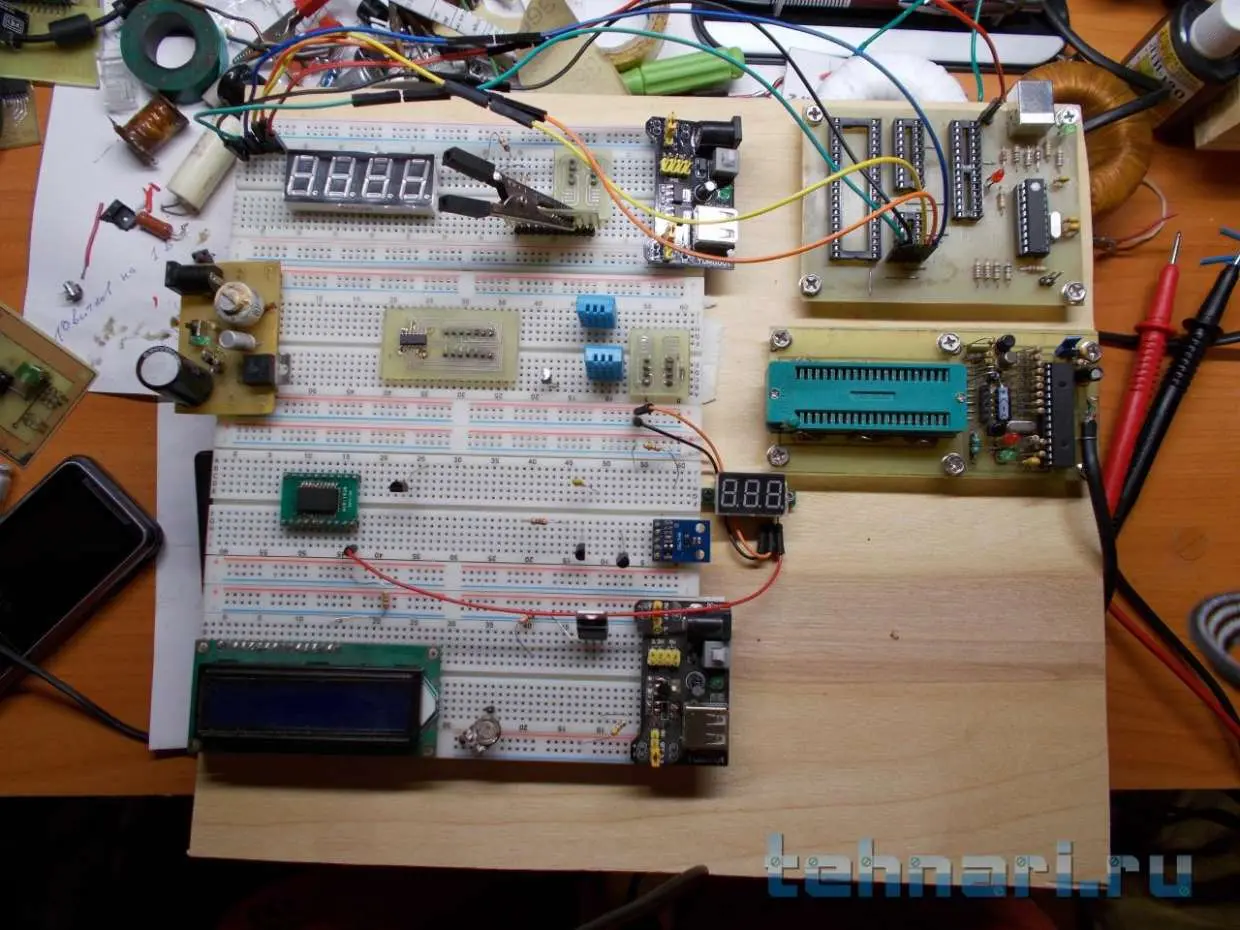

Вот собрал макетную плату, преимущественно для сборки и отладки конструкций на микроконтроллерах.
В правом верхнем углу - программатор AVR-микроконтроллеров UsbTiny, чуть пониже - PicKit2 Lite, для прошивки pic-контроллеров.



[кочевник]

для сборки и отладки конструкций на микроконтроллерах.

Надежды оправдались? Удобно?



[alex117]

Надежды оправдались? Удобно?

Конечно удобно, можно сразу посмотреть - работает схема и стоит ли ее собирать, быстро можно внести изменения.
В дальнейшем планирую добавить что-то типа панели с джеками и несколько переменных резисторов, чтобы макетировать гитарные примочки, усилители для наушников и т.д.

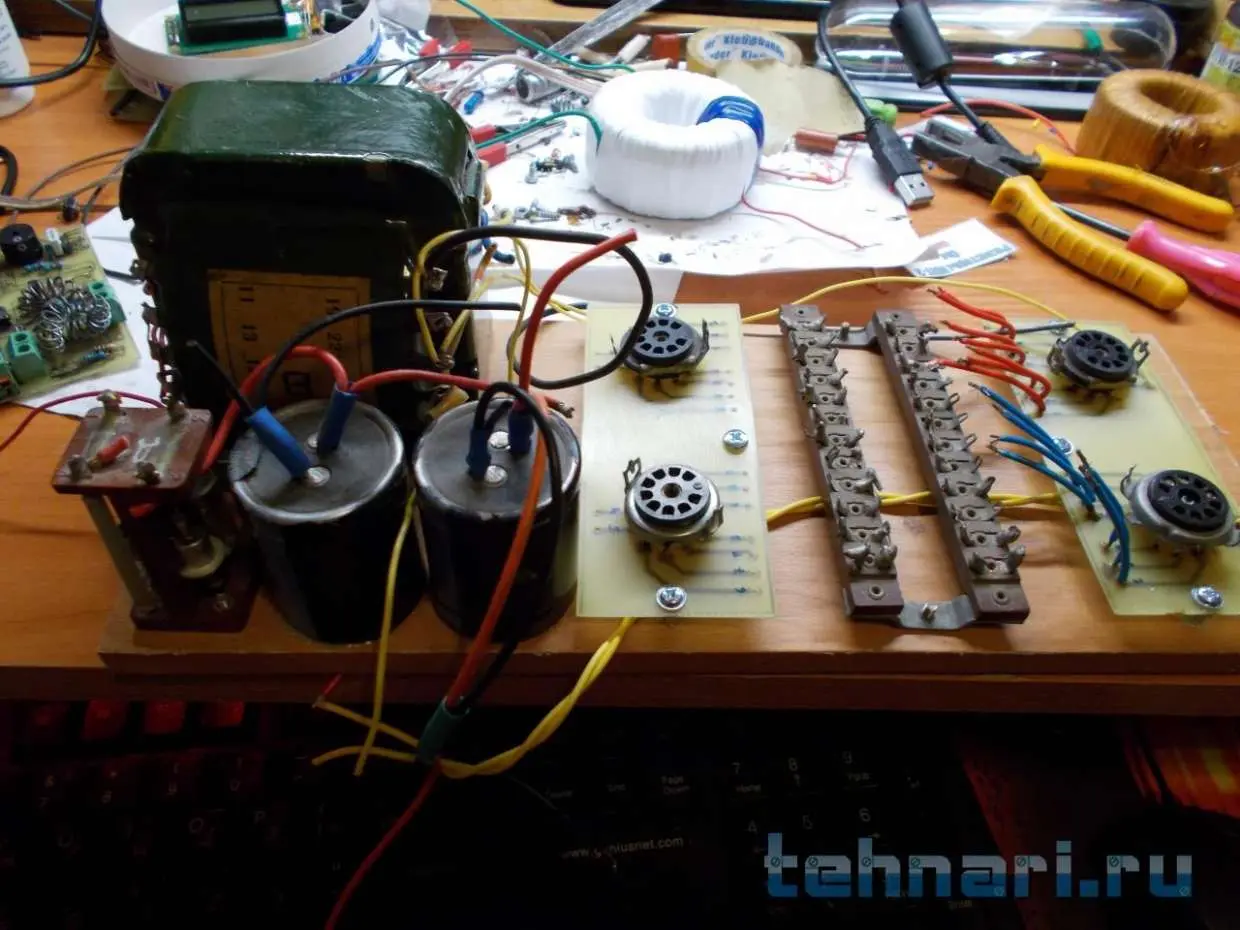

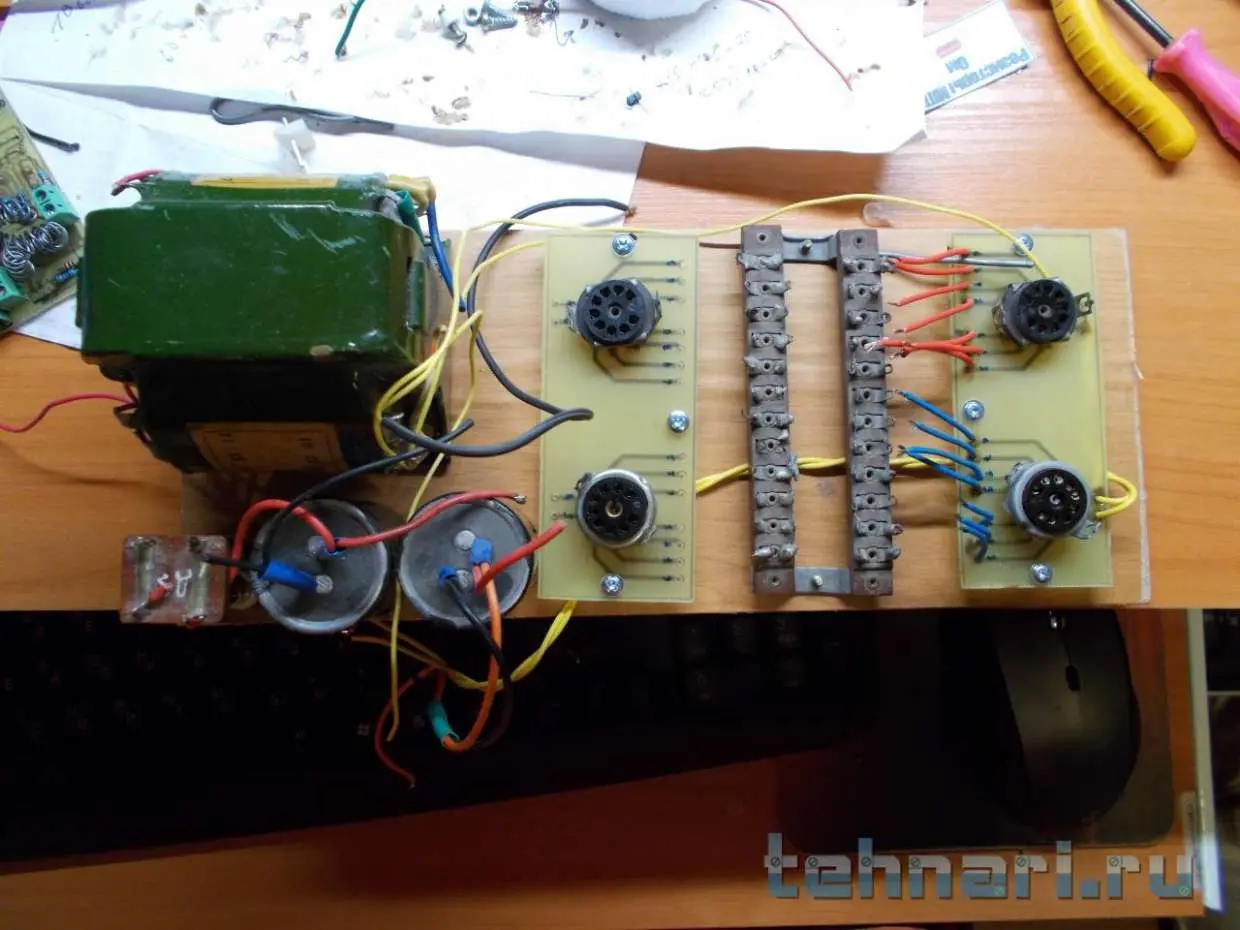

Кстати, есть что-то подобное и для макетирования ламповой аппаратуры, позже выложу.



[Вячеслав Николаевич]

Кстати, есть что-то подобное и для макетирования ламповой аппаратуры,

Интересненько! Жду.



[alex117]

Интересненько! Жду.

Там ничего сверестественного.
Пока еще не закончена, надо пару гнезд и переменников навесить и устройство мягкого запуска собрать.



[Вячеслав Николаевич]

Там ничего сверестественного.

А я этого и не жду, наоборот- если это простая в повторении идея, то мне пригодится.:apl:



[Вячеслав Николаевич]

и устройство мягкого запуска собрать.

А зачем макету ПЗ? Вот регулировка анодного точно не помешает. И если к этому добавить измерительный комплекс, типа Шмелева, то можно ТВЗ четко расчитывать под конкретный усилитель.



[Vadim 161]

Интересные "макетные полигоны" . Но я привык под каждый свой макет рисовать плату , в случаи если этот макет заработал надлежащим образом , то я его переношу на новую чистовую плату , а после сборки изделия на новой красивой плате ,первую "черновую" пп просто выкидываю Уж извините , но собирать даже макеты воздушно-сопельным монтажом я для себя считаю не приемлемым . Это мое личное мнение , спорить не с кем не буду



[ИЛЬЯ.С]

Но я привык под каждый свой макет рисовать плату

Та же история.За бурную деятельность собралось большое количество старых печаток.



[Вячеслав Николаевич]

спорить не с кем не буду

Да нафиг это надо. Покажи работы за последние полгода!

Та же история

К Вам, молодой человек, это тоже относится.
Куда все поразбежались? Негодники.opk:



[alex117]

А зачем макету ПЗ? Вот регулировка анодного точно не помешает. И если к этому добавить измерительный комплекс, типа Шмелева, то можно ТВЗ четко расчитывать под конкретный усилитель.

Ну если б кто схемку набросал, то можно добавить.
По поводу Шмелева, там же вроде щупы для подключения к звуковой карте ПК или я ошибаюсь?



[Vadim 161]

Несколько фоток плат есть в компе , сделаны как раз года за пол , некоторые из них уже работают . В смартфоне еще есть фотки всяких собранных и не собранных конструкций. Вот кстати генераторчик выкладывал не давно http://www.tehnari.ru/f168/t106589/ .
Несколько фоток плат из компа в архиве , последняя уже давно собранна и упакована в корпус .



[ИЛЬЯ.С]

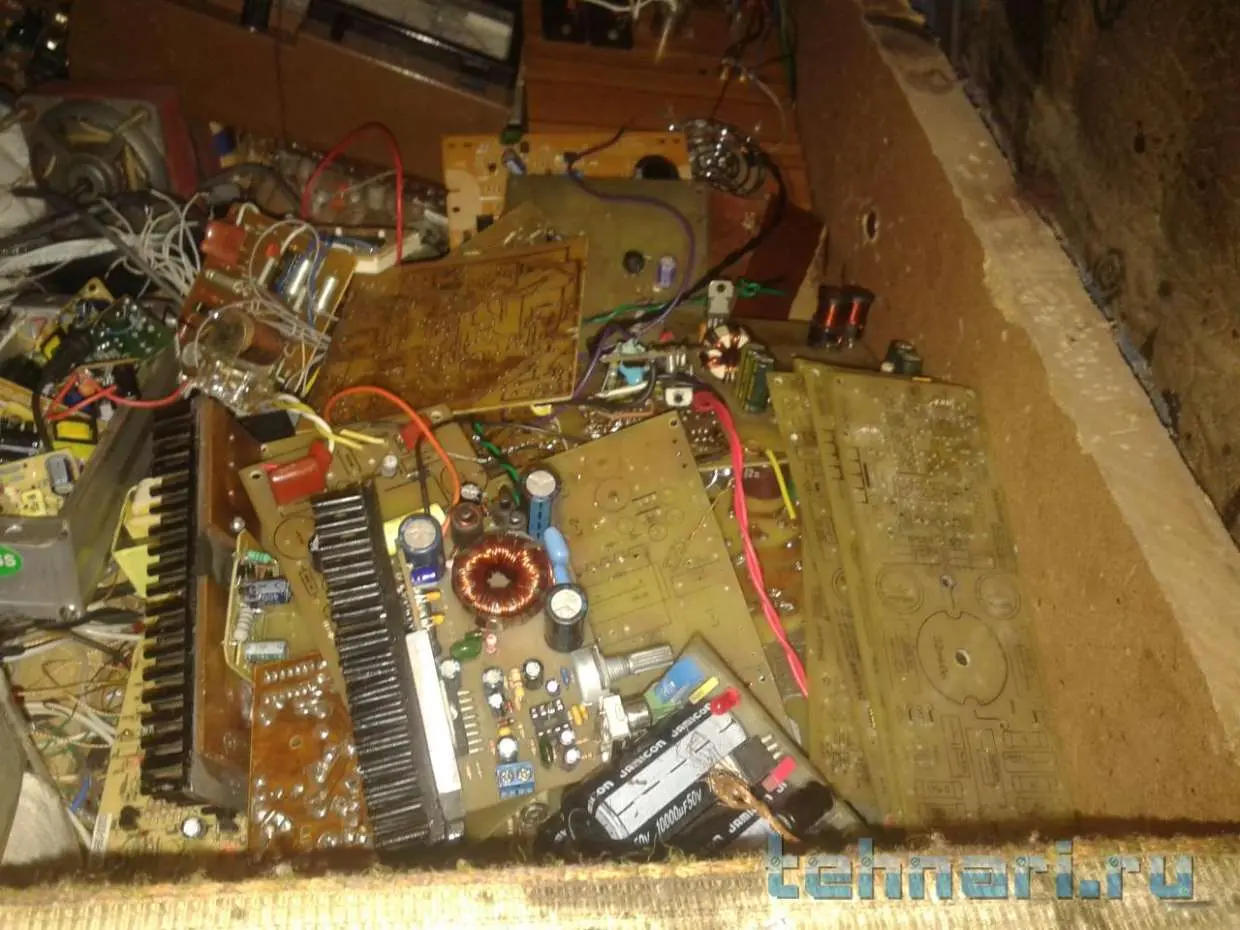

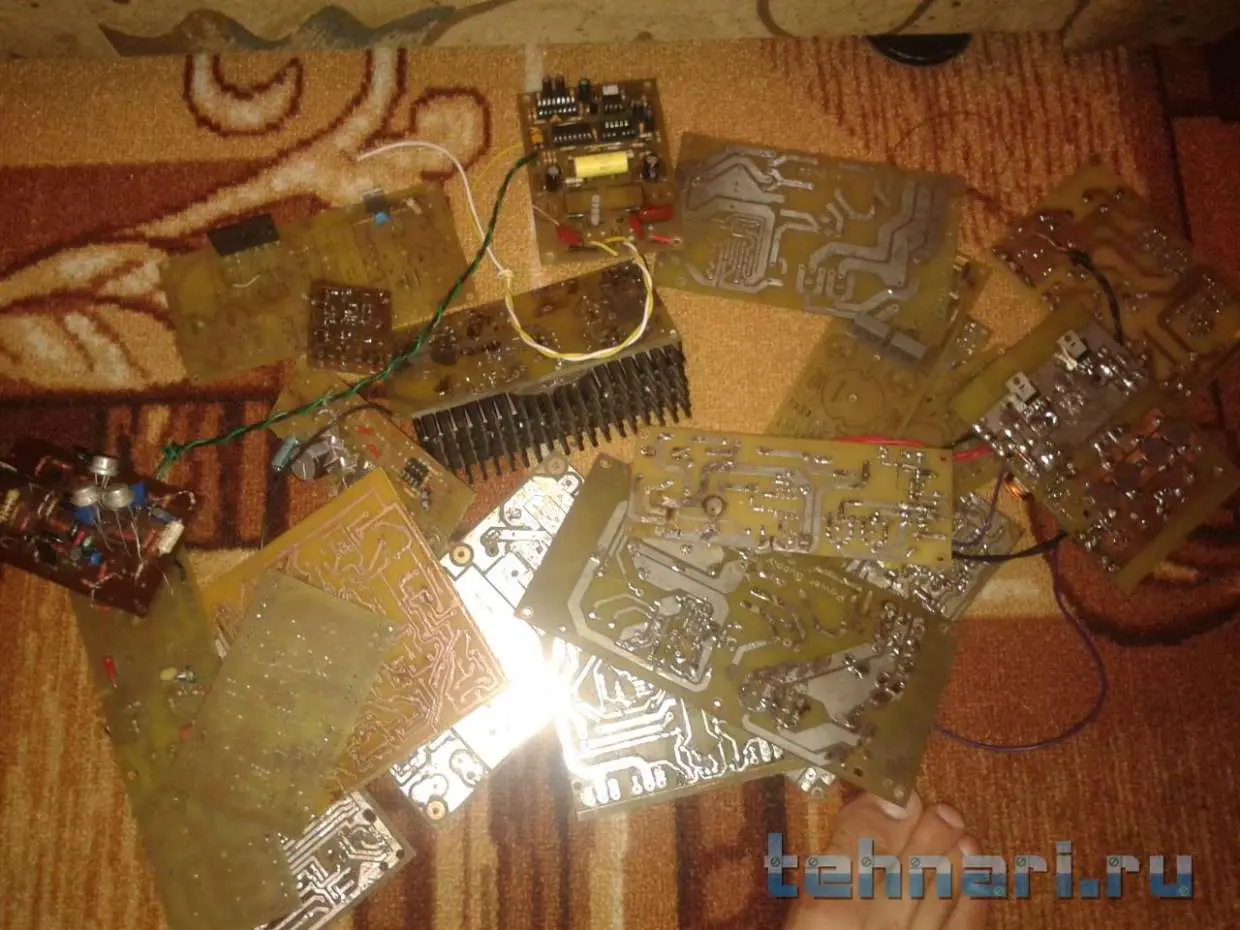

Вот небольшое кол-во этих печатей.Тут в основном ИИП пару усилителей.

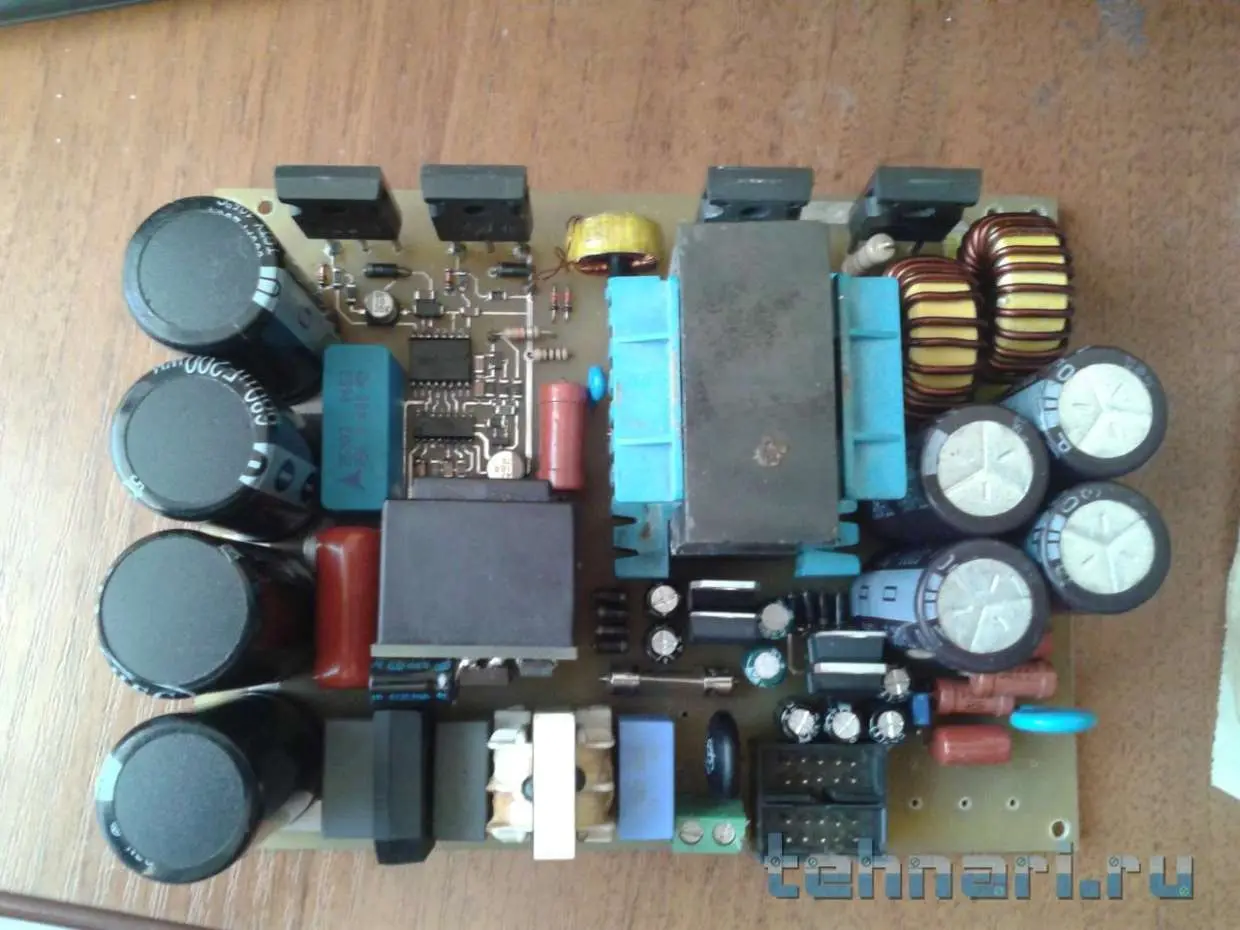

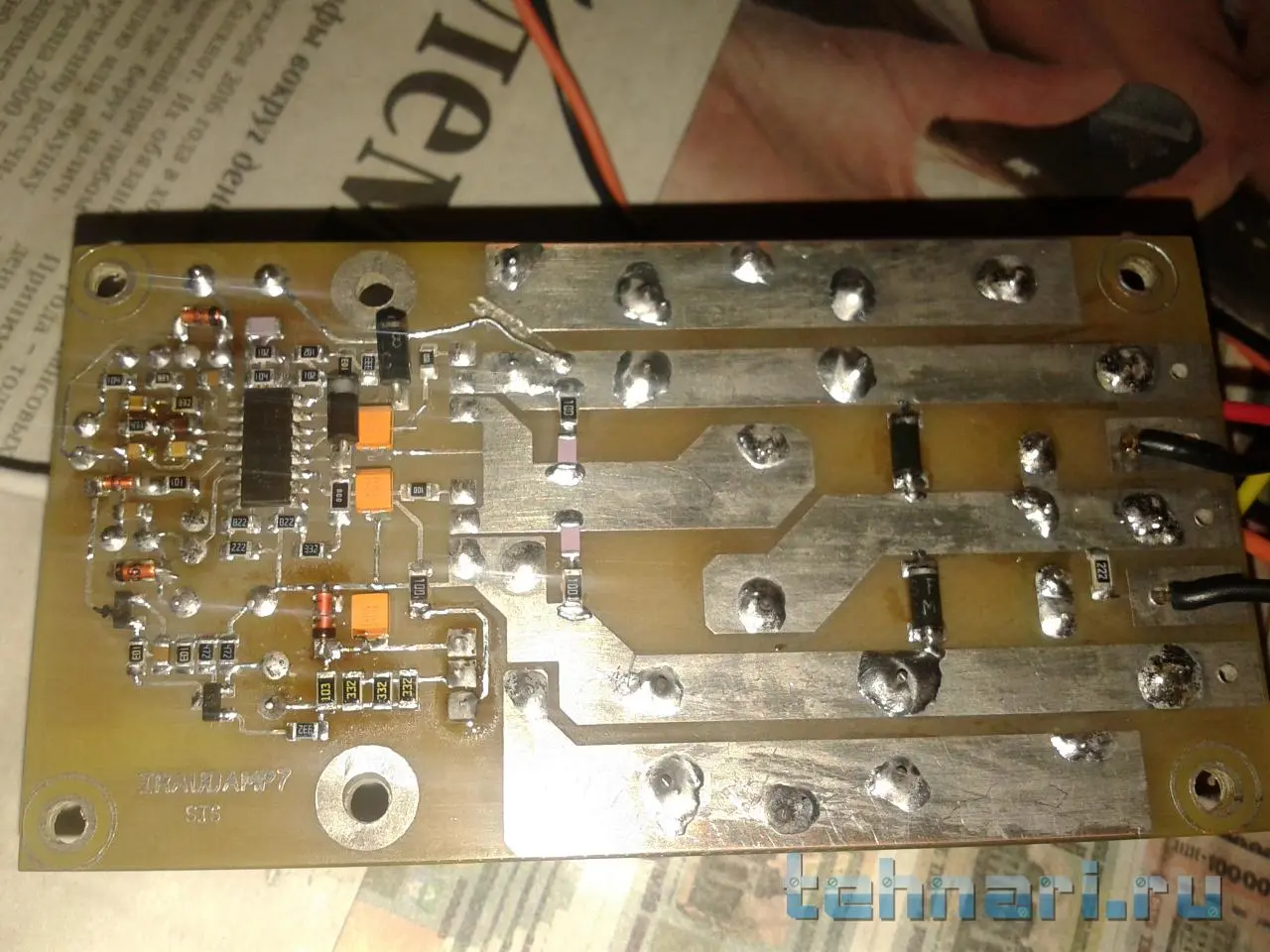

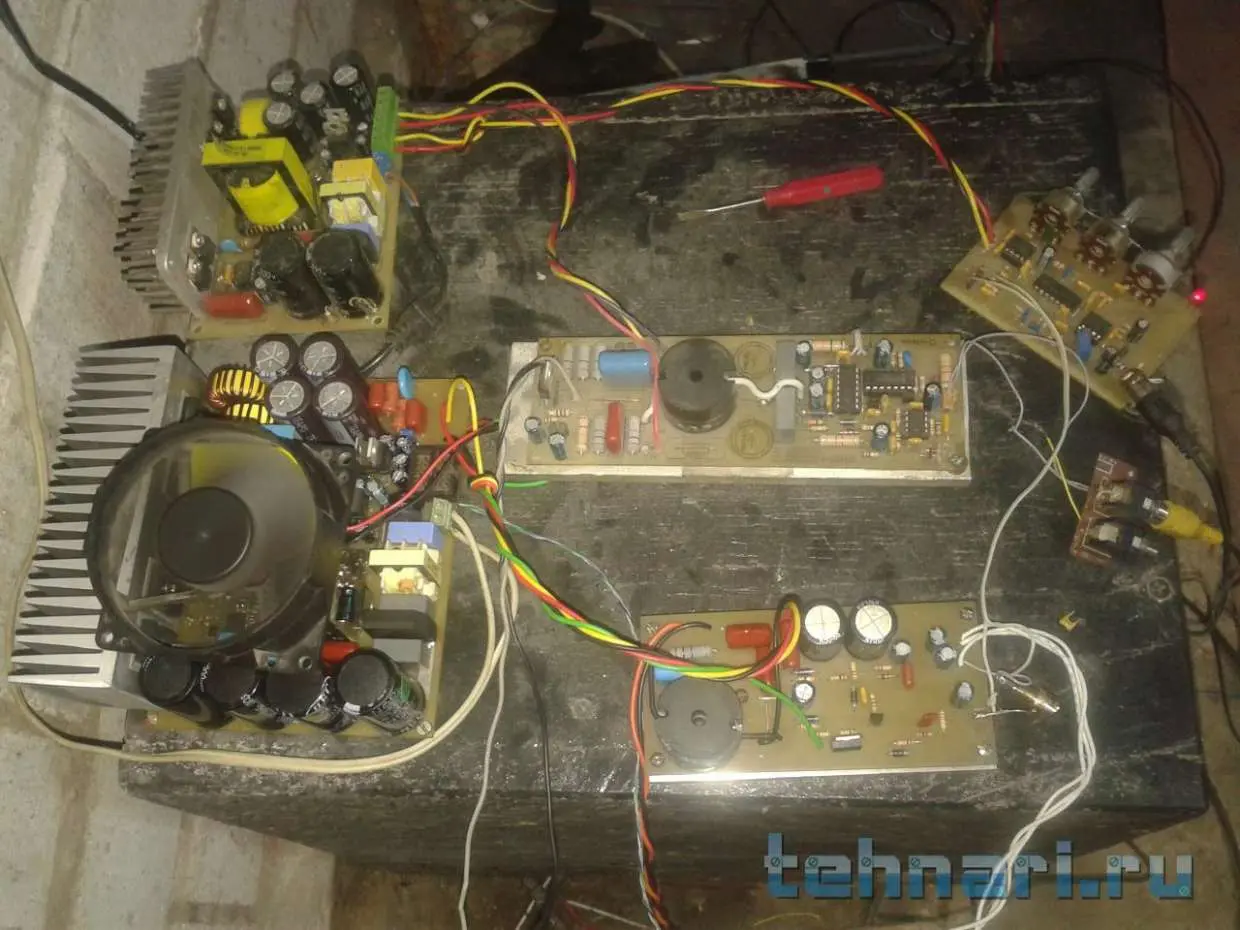

Из этих макетов появляется что то от вроде такого.(последнее фото).Кстати усилитель что на смд. тоже макетка.Сейчас он разобран на половину и переноситься на чистовик.
PS это работа буквально за последних 4 месяца



[alex117]

Я старые печатки использую для основы под лицевую часть корпуса.
Для этого распечатываю рисунок с надписями на толстой матовой фотобумаге (глянец трескается после покрытия лаком), клею на плату и покрываю лаком из балончика в 2 слоя. Собственно вот тут это можно увидеть
