Не могу рассчитать площадь печатной платы

[Иван 1020]

Не могу рассчитать площадь печатной платы

Доброго времени суток! И так, собрался сегодня распечатать схему на лазерном принтере (впервые), так как его у меня нету, сохранил в формате .jpeg (используя прогу sprint layout). На сайте заявлено, что размер платы 36x44 мм, с этими же параметрами я и сохранил на флешке. После распечатки у меня вышло аж 10см на 11см(( Как так то? Что ж я не так сделал, объясните пожалуйста? Распечатывала продавщица в мтс салоне. Или же нужно и в самом принтере какие то настройки делать? помогите пожалуйста разобраться.



[Андрей_Ран]

Запихнуть картинку в вордовский документ, там задать ей размер и только после этого нести в печать. А лучше всего печатать из прямо спринта, думаю с продавщицей можно договорится, принести спринт на флешке и с нее же запустить, он установки не требует.
Картинку продавщица, скорее всего, печатала со стандартными настройками через стандартный просмотровщик, вот и получилось то что получилось...



[vasilych]

Программа для работы с растром нормальная есть? Размер печати определяется количеством пикселей в файле и заданным пользователем количеством точек на дюйм. Для печатных материалов, рассматриваемых в руках (альбомные фото), и для интерьерного экспонирования используется значение 300 точек на дюйм (печать с высоким разрешением). Дальше - простая математика: 36х44 мм = 1,42*1,73 дюймов. Умножаем данные значения на 300 и получаем, что для высококачественной печати по короткой стороне файл должен иметь порядка 425 точек, а по длинной 520.

*Прицепи сюда файл, я приведу к нужному размеру. Печатнице останется только сказать, что необходима печать с разрешением 300 т/дюйм.



[Storm]

Вот пример того как я делаю...
https://www.youtube.com/watch?v=3DjYZOcE57I




[Иван 1020]

плата

Вот плата!



[vasilych]

Пожалуйста:

Сказать, что плата странная - не сказать ничего. Сам разводил?



[vasilych]

Масса ни с чем не соединённых дорожек - это зачем?



[Иван 1020]

Масса ни с чем не соединённых дорожек - это зачем?

Не знаю взял с этого сайта.Усилок на тда7265 удалено



[Иван 1020]

Не знаю взял с этого сайта. Усилок на тда7265

К тому же, я еще не знаю стоит ли зеркалить ее при печате. На всякий случай прошу делать и в зеркальном отображении.



[Fines]

Разницу заметите?:fase: Вам кстати дельный совет дали -->

А лучше всего печатать из прямо спринта, думаю с продавщицей можно договорится, принести спринт на флешке и с нее же запустить, он установки не требует.



[vasilych]

Оригинал разводки не менее ужасный... Особенно, если открыть исходник в Лэйауте...



[bedjamen]

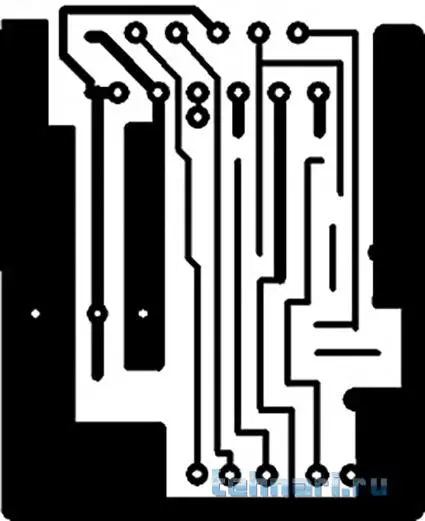

Вот, держите, срисовывал с даташита, работает без проблем



[Azziop]

Я бы перекинул С5 поближе к микросхеме. Ну как-то так



[bedjamen]

Плата с даташита 1-1
