Не знаю что к чему подключить

[dimon99901]

Не знаю что к чему подключить

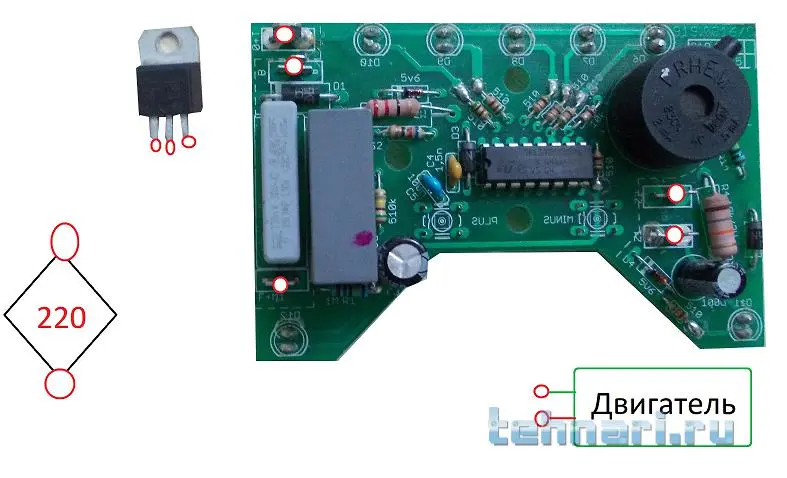

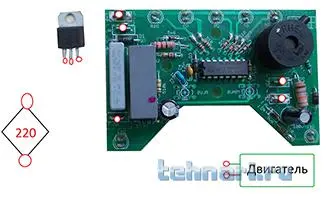

Нужно подключить электродвигатель на 1600 ватт через плату управления. но не знаю что к чему tehno015. Напрямую от 220В двигатель работает, но нужно что бы была возможность управления оборотами. Если кто-то разбирается, нарисуйте на картинке, если не затруднит. Симистор новый, находится на отдельной платке на три контакта. светодиоды на плате горят все.Фото:



[кочевник]

.Фото:

Можно крупнее? И с обратной стороны тоже..

Симистор новый, находится на отдельной платке на три контакта.

А где собственно регулятор? Сопротивление?



[dimon99901]

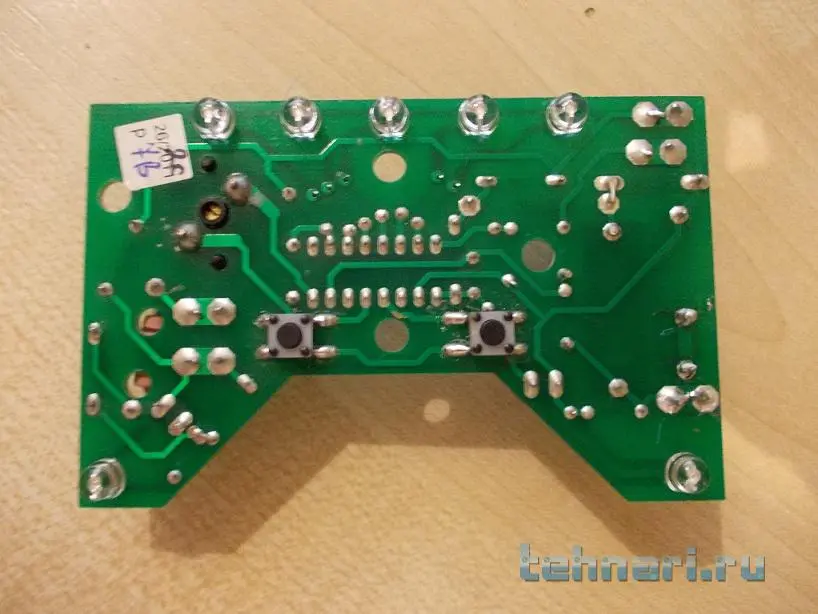

Регулируется можность с помощью двух кнопок на другой стороне платы.
Сопротивления нету, все что есть я указал на картинке помимо кнопок включения питания от 220.



[кочевник]

с помощью двух кнопок на другой стороне платы.

Понятно, есть такие регуляторы. Однако без схемы или хорошего фото обеих сторон помочь не смогу.. Давайте подождем, может быть кто-то встречался конкретно.



[sergeisam]

Подмогну. tehno040



[dimon99901]

Подмогну. tehno040

ї

Спасибо:respect:
