Нужна схема распиновки контактов для Pioneer DEH-6100BT

[MaXIM55]

Нужна схема распиновки контактов для Pioneer DEH-6100BT

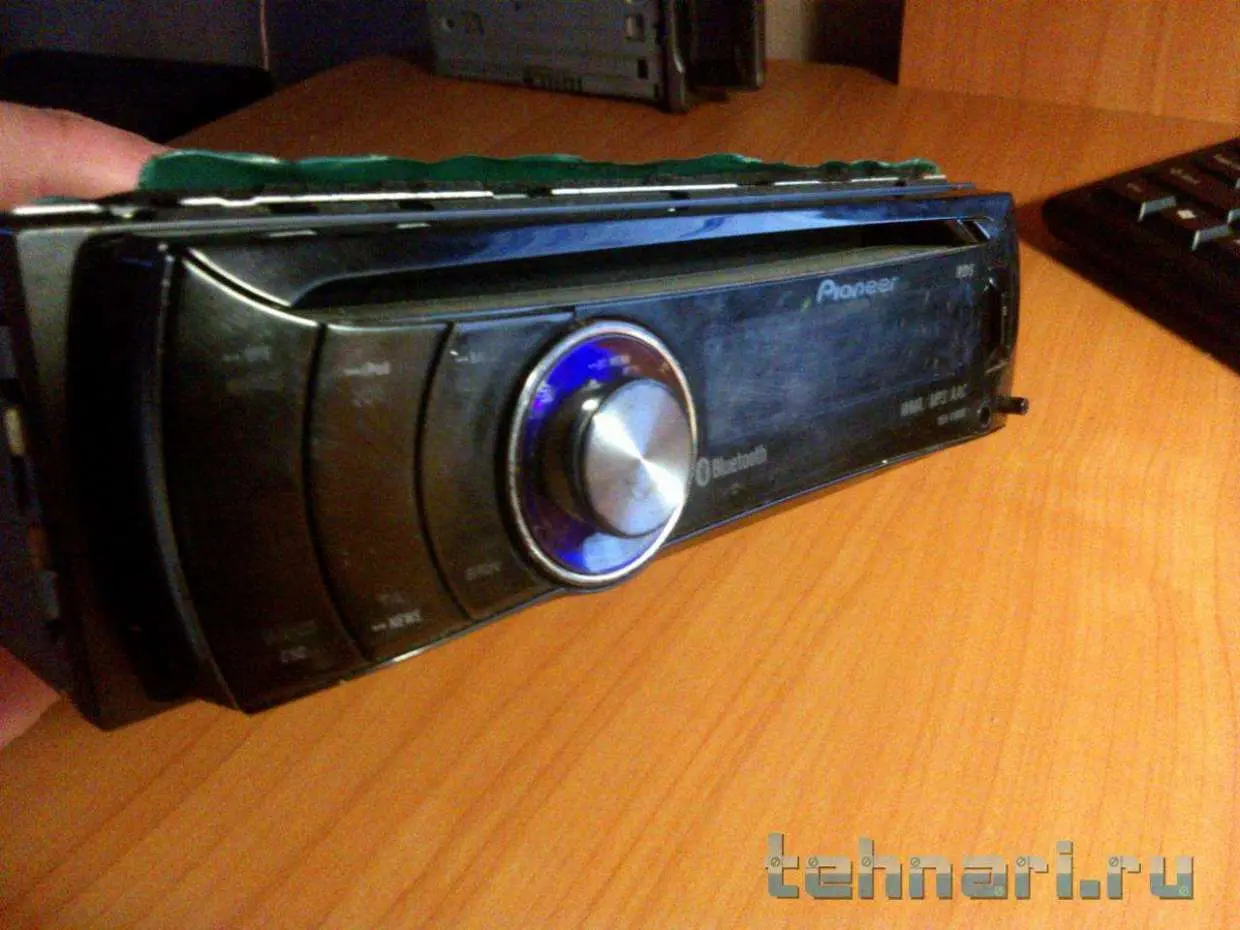

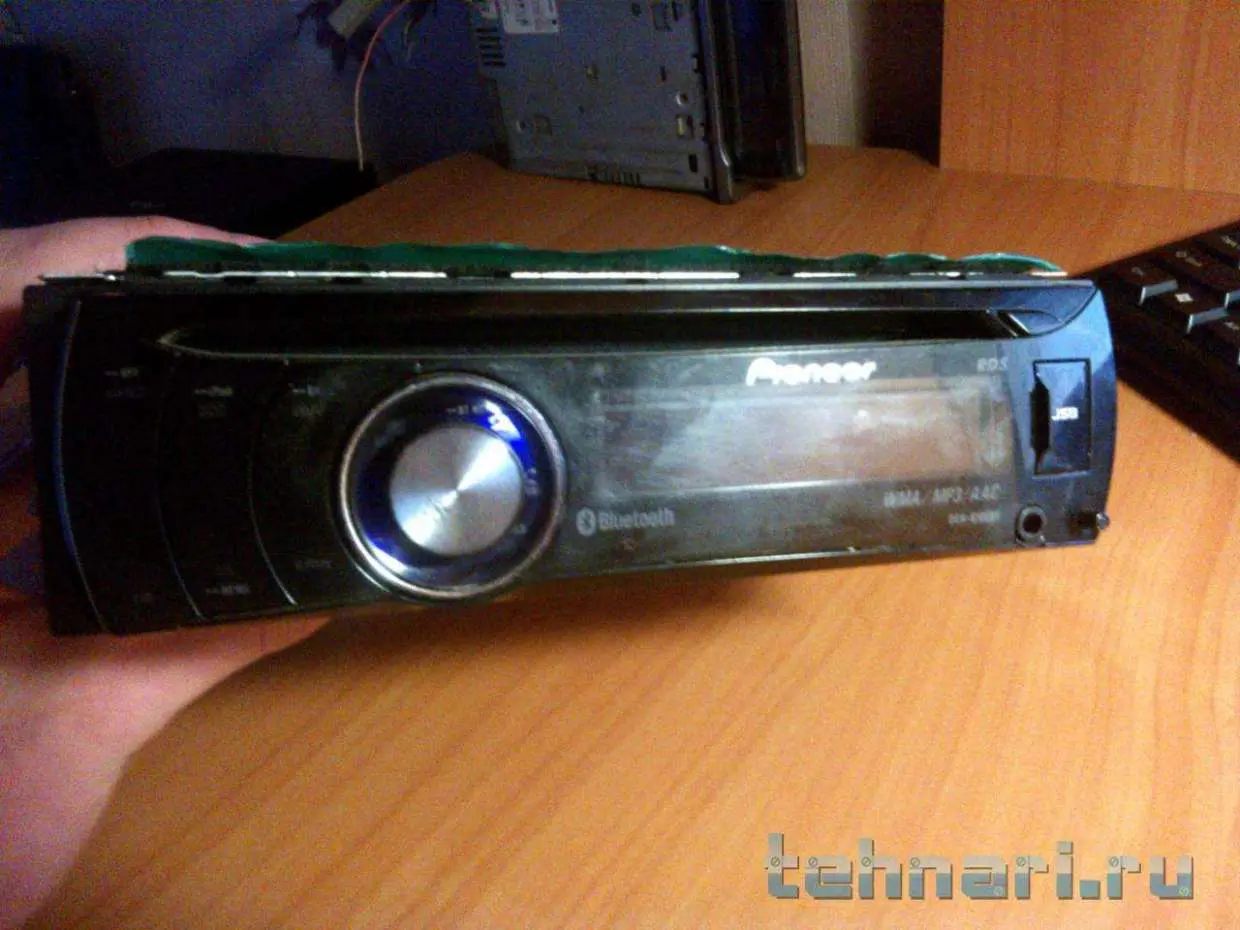

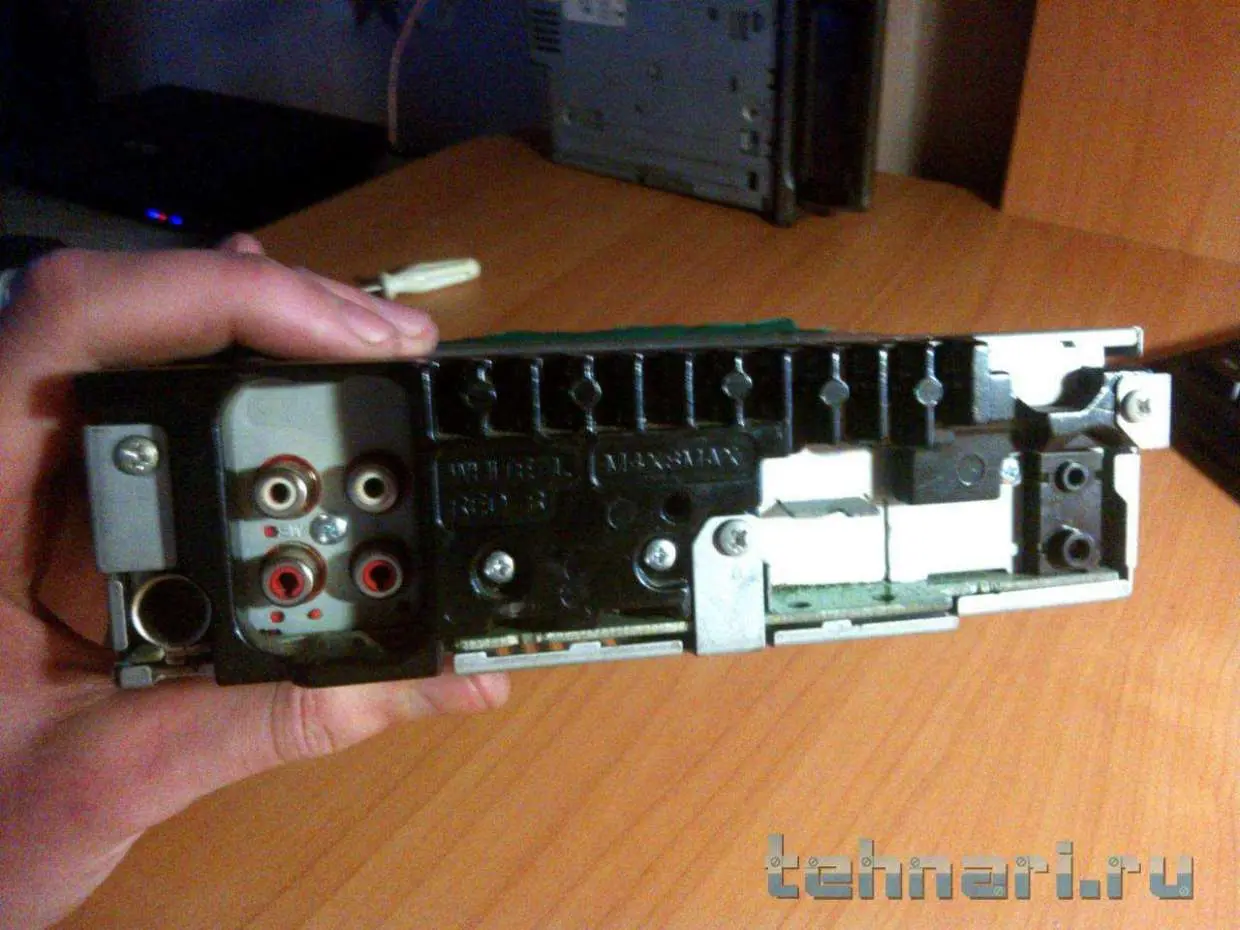

Народ, в общем нужна ваша помощь, досталась вот такая магнитола, кем-то был выдран разъём, никаких проводов из него не выходит. Нужна схема распиновки контактов, может у кого-то есть, я искал, но не нашёл, может плохо искал):tehnari_ru_837:



[sergeisam]

может плохо искал

Таки, должно быть плохо искал.:tehnari_ru_203:
П.С. Да и адрес указать - не мешает. А то с бомжами общаться не комфортно.



[MaXIM55]

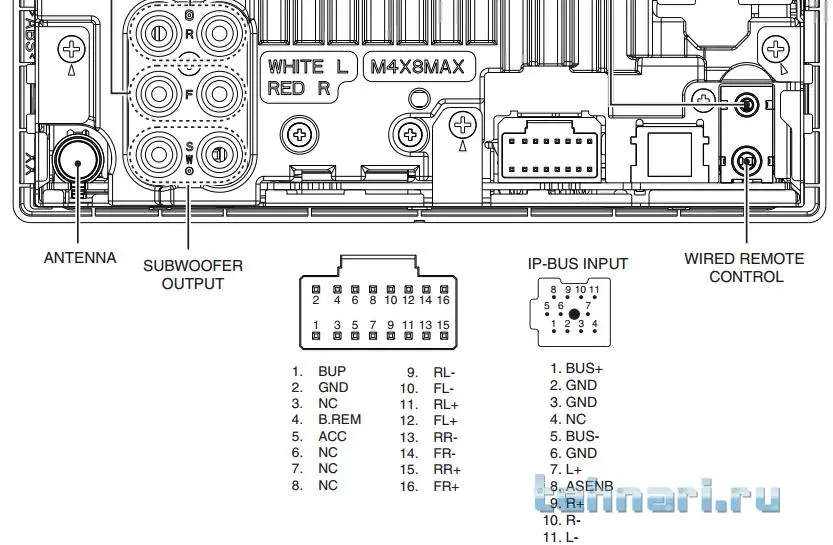

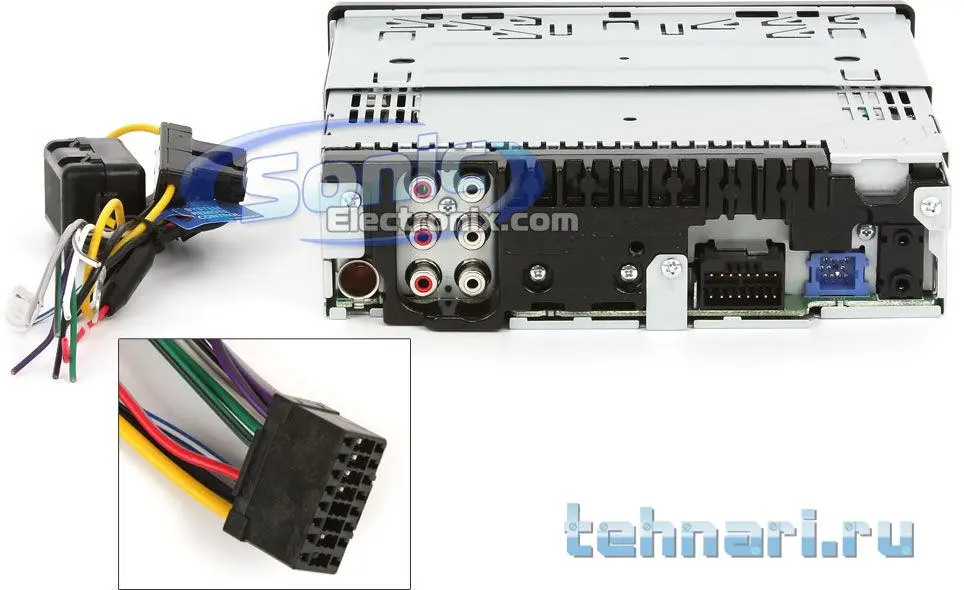

Спасибо, но картинках даже видно, что провода питания с лева, а на другой справа, желательно бы найти схему)



[kna72]

желательно бы найти схему

На электротане есть полный мануал. PIONEER DEH-P610 6100BT Service Manual free download, schematics, eeprom, repair info for electronics
