Оконечник из МАЯК-240С

[ЗвукОпсиХ]

Оконечник из МАЯК-240С

Нужно разобраться с выводами темброблока. Нужно их включать или замыкать на какой то из выводов через резистор. Разъем вот справа-налево: 1 и 10 - темброблок; 2 и 9 - выходы л.п.; 3 и 4 - питание ; 5 и 7 - входы л.п.; 6 и 8 - питание и она же земля. Фото ниже.



[ЗвукОпсиХ]

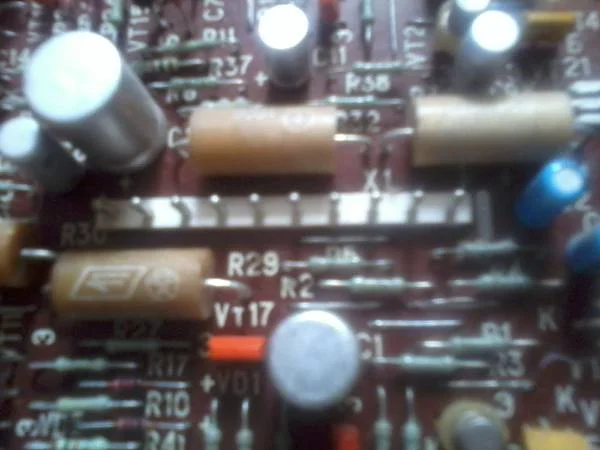

Фото разъема вот. Выводы справа-налево нумерация. Схемы не нашел нормальной(



[Николай_С]

Схемы не нашел нормальной(

Это от того, наверное, что плохо искали...

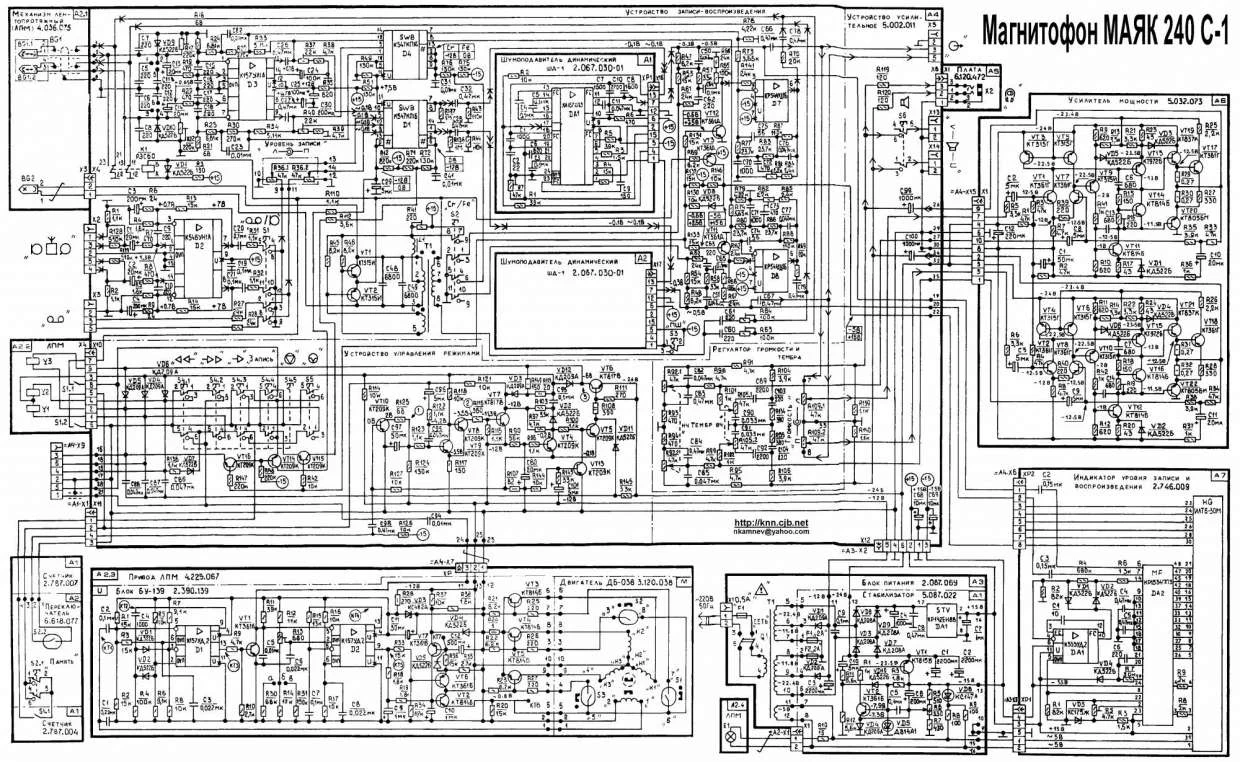

Вот тут лежит и даже нужные ножки уже помечены.



[ЗвукОпсиХ]

Что-то нежелает он работать в этом включении. Греются транзисторы 4БХ0, размещенные возле радиатора, причем нагрев произошел резко. На выходе стоит гул и откуда-то взялись почти 9в постоянного тока. В чем может быть причина?



[СветLANa]

Лучше уж по этой схеме ориентироваться...



[ЗвукОпсиХ]

Лучше уж по этой схеме ориентироваться...

да не совсем. Здесь обратная отрицательная использована. А я в этом ни бум-бум. Транзисторы с треском освоил, и то не до конца отправлюсь в поиски схем усилителей на транзисторах из этого усилителя



[Николай_С]

Транзисторы с треском освоил, и то не до конца

Это как?
Спалил, но взрыва при этом не было, только треск?
А разделительные конденсаторы на забыл поставить?
Да и выходы объединять вместе не надо. Динамики (наушники) подключаются одним концом к земле, а другим к выходу уселителя через разделительные конденсаторы.



[ЗвукОпсиХ]

Как включается усилитель я знаю. Имеется в виду то, что не так давно начал с транзисторами работать и обратную отрицательную в таких усилителях не собирал.
