Печатная плата для STK403-120

[CD-Rom]

Печатная плата для STK403-120

Здраствуйте, у меня уже более месяца лежит МС STK403-120. Давно хотел собрать, но так нормальной печатки и не нашёл, сам пробовал рисовать не получилось, потом пробовал дорисовать имеющуюся - нарисовал кто знает что. В сети нашёл только две печатки, и то автор пишет что по его печатке он сжёг МС. Кто может нарисовать ПП? Буду очень благодарен!:tehnari_ru_942:



[CD-Rom]

Проверьте пожалуйста



[CD-Rom]

Сейчас померил напряжение на трансформаторе, есть переменка 37-0-37, 11-0-11 и 15-0-15.



[sergeisam]

померил напряжение на трансформаторе

А какой ток могут отдать эти обмотки ?



[CD-Rom]

37-0-37 Ампер 5~7
11-0-11 Ампер 7~8
15-0-15 Ампер 7~8



[CD-Rom]

А какой ток могут отдать эти обмотки ?

Дело даже не в трансформаторе, сейчас всё упирается в ПП.



[Vadim 161]

сейчас всё упирается в ПП.

Я обычно рисую лаком для ногтей, и даже платы для усилителя шушурина получаются на ура!



[shaman-ivan]

привет, на 13 ногу должно прийти +5В, 9 нога- походу корпус микры, а так вроде всё верно. Сам ещё раз проверь...



[CD-Rom]

Иван, спасибо! А как узнать что катушечка именно 3 микро Генри?



[shaman-ivan]

RL цепочка снимает влияние нагрузки на усилитель,заметно при использовании АС с большой емкостной состовляющей разделительных фильтров.Это 35АС-1 и другие подобные системы. индуктивность 4-8микрогенри и параллельно ей резистор 4-10ом .

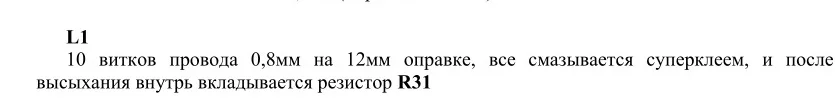

делай как в Ланзаре- http://www.tehnari.ru/attachments/f114/99648d1349802011t-aacuiyiiue.jpg



[CD-Rom]

делай как в Ланзаре- http://www.tehnari.ru/attachments/f1...aacuiyiiue.jpg

Ничего не видно вообще=)

RL цепочка снимает влияние нагрузки на усилитель,заметно при использовании АС с большой емкостной состовляющей разделительных фильтров.Это 35АС-1 и другие подобные системы. индуктивность 4-8микрогенри и параллельно ей резистор 4-10ом

Написано, что нужно намотать проволоку вокруг резистора на выходе, но как узнать что катушка именно 3мГ?? Тестером не проверить?



[shaman-ivan]

Намотана на сверле 10мм и состоит из 10 витков провода 0,8мм, для жесткой фиксации витков можно на готовую катушку намазывать суперклей. обычным тестером не проверишь-не парься с точной подгонкой индуктивности- смысл катушки ты понял...



[CD-Rom]

Спасибо, буду мотать и искать детальки для усилителя



[shaman-ivan]

под резисторы 0.22 Ома - мало места отвел -они в осмновном 5 Ватные - "кирпичики" (0.22, 0.33, 0.47--- должны подойти любые)



[CD-Rom]

А двух ватные подойдут?? А если их один на один припаять?



[shaman-ivan]

нельзя, на каждый канал- свой- не рискуй, лучше больше Ватт, у меня в хозяйстве для таких целей есть спираль от электро плитки- Вольфрамовая- какое надо сопротивление-такое и мотай...



[CD-Rom]

У меня тоже есть спиралька такая, только от электро-обогревателя советского



[shaman-ivan]

пойдет- тестером промеряй: зажми один конец медным или стальным концевиком (вольфрам плохо паяется), растяни спираль и щупом по спирали - до нужного сопротивления, на концевик- крокодил тестера...
