Плата усилителя

[Jo-Vega]

Плата усилителя

Решил всё таки собрать усилитель шушурина, плата есть, но мне нужно в формате Lay. у кого есть выложите пожалуйста.
P.S будет супер если размеры не будут превышать 190x70 мм



[!илья!]

А схему?как те люди то должны рисовать?



[Jo-Vega]

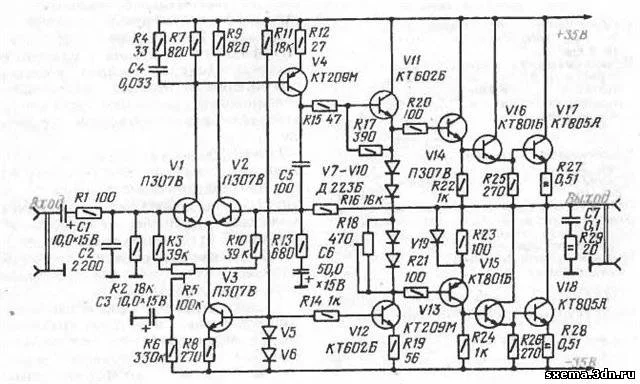

вот схема, и если можно.то размер платы 190x70



[!илья!]

Попроси валерия в личку ему напиши;-) мне он уже много печаток так нарисовал!и все работают просто отлично



[Jo-Vega]

Обязательно спрошу



[DDREDD]

Двух минутный поиск в поисковике наткнул меня на схему с печаткой.
усилитель В.Шушурина публикации 1978г. на современной елеметной базе.
Посмотреть вложение Шушурин 1978 2010 mod.pdf



[Jo-Vega]

а какого размера будет плата после того как я ее напечатаю?



[DDREDD]

а какого размера будет плата после того как я ее напечатаю?

напечатайте прямо из PDF и увидите



[Jo-Vega]

Хорошо, спасибо, а еще один такой вопрос, те транзисторы которые указанны(импортные), вообщем какие то из них в моем радио магазине есть, а каких то нет.И у некоторых цена около 100 руб, может быть есть аналоги более дешевые и доступные?



[DDREDD]

может быть есть аналоги более дешевые и доступные?

Берите, копируйте название нужного транзистора, вставляйте в строку поиска Google с допиской "Аналог" и смотрите результаты поиска.
Пример
BD139 аналог
Google
Сразу по результатам поисков видим что отечественный аналог KT815Г
Ну в общем дерзайте



[Jo-Vega]

ну впринципе да, хорошо. спасибо в выходные начну собирать
