Помогите с микросхемой НА13155

[денисссс]

Помогите с микросхемой НА13155

ПОМОГИТЕ С МИКРОСХЕМОЙ НА13155 ХОЧУ СОБРАТЬ УСИЛОК НА ЭТОЙ МИКРОСХЕМЕ ОНА ВПАЯНА В АВТО МАГНИТОЛУ PIONER KEH-2510 МОЖЕТ МОЖНА ЭТУ МАГНИТОЛУ КАК НИТЬ ИЗМЕНИТЬ? В НЕЙ РАБОТАЕТ ТОК РАДИО МАГНИТОЛА КАСЕТНАЯ КУДА КАСЕТЫ ВЛАЗИЮТ НЕТУ ОНА СЛОМАЛАСЬ ТАК ШТО ПО ЭТОМУ РАБОТАЕТ ТОК РАДИО В ЭТОЙ МАГНИТОЛЕ МНЕ Б НАЙТИ ВХОД И БЫЛОБ ХОРОШО В ОСТАЛЬНОМ БЫ Я РАЗОБРАЛСЯ САМ,КТО ПОМОЖЕТ БУДУ ОЧЕНЬ БЛАГОДАРЕН



[faza]

Держи даташит на эту микросхему, схема включения на второй странице. Схема элементарная, собрать можно на макетке.



[денисссс]

у меня чёт это не открывается((((((((может есть ченитиь другое?



[faza]

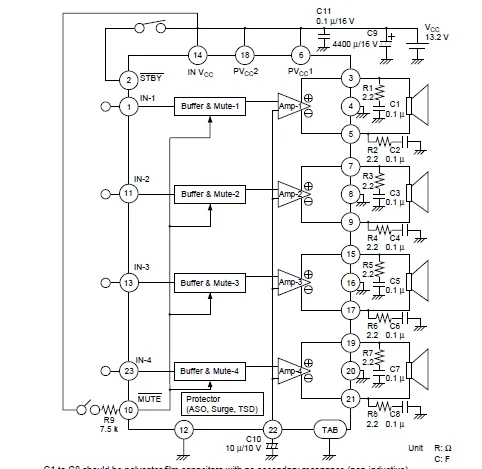

Для просмотра файлов .pdf используй программу Adobe Reader или Foxit Reader. Да, на будущее - выключай Caps Lock, и обычным шрифтом все прекрасно видно. Вот схема включения, цифрами в кружках обозначены выводы микросхемы, на все что внутри большого прямоугольника с этими самыми номерами можешь не смотреть - это внутренняя блок-схема микры.



[денисссс]

ну я куда мне вход то подключать?



[BH3]

Микросхема четырёхканальная, у неё четыре входа (IN1, IN2, IN3, IN4)



[денисссс]

спасиб
