Помогите с усилителем

[ars48]

Помогите с усилителем

Доброго времени суток!
Такое дело: имеется хрен пойми какой усилитель, скорее всего переделка и народная солянка на базе хрен пойми чего. Точно знаю что рабочий,но предыдущий владелец решивший поменять все гнёзда входов и выходов со старых (СШ5) на новые (xlr и trs) не смог,запутался и выбросил агрегат. Хотелось бы восстановить,но как понять как именно теперь подключить к нему входные и выходные модули? есть какой-нить способ,просто метод тыка слишком печален
на месте выхода имееем 5 проводков, на месте входа скрутка из 4х трёхжильных экранированных провода

Заранее извиняюсь за возможную электронную неграмотность тк не увлекаюсь и не живу этим а вскользь интересуюсь

спасибо



[Lastik]

Если это "народная солянка" то думаю тебе мало кто поможет без схемы... Если платы заводские, то попробуй выложить сюда хотя бы их шифры,. Если самоделка. то хотя бы попробуй нарисовать входной каскад!



[skrew]

фото выходов в студию , и заодно сделайте фото того места на плате где они выходят.



[Azziop]

тк не увлекаюсь и не живу этим а вскользь интересуюсь

Не морочь голову себе и другим. Электроника не та область, где можно что-то сделать без базовых знаний.



[Focus 016]

имеется хрен пойми какой усилитель, на базе хрен пойми чего.

Хрен знает, чем тебе помочь. Это не усилитель, а какая то овощная культура.......



[skrew]

Хрен знает, чем тебе помочь. Это не усилитель, а какая то овощная культура.......

- tehno012 эт да , но если б фоток по больше а так ....tehno013



[кочевник]

если б фоток по больше

Тогда можно бы и попробовать..

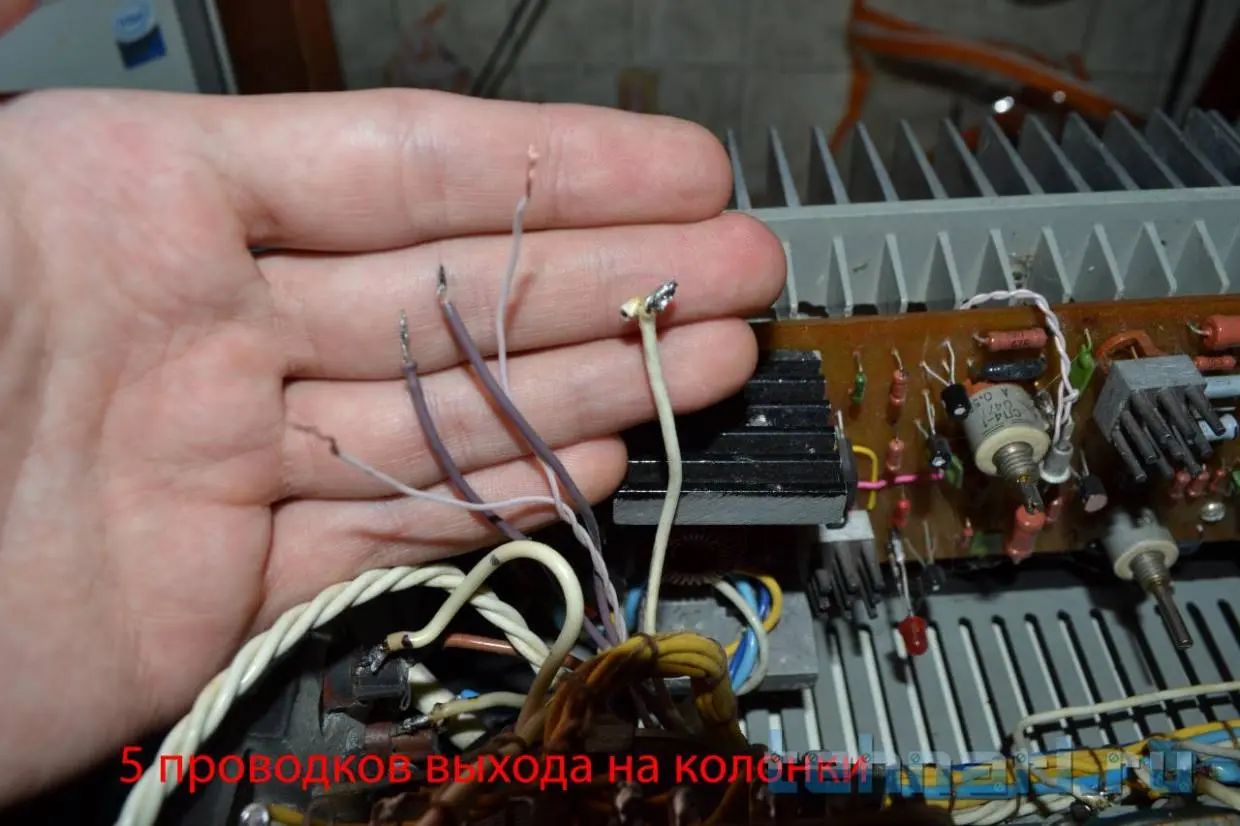

на месте выхода имееем 5 проводков,

на месте входа скрутка из 4х трёхжильных экранированных провода

Вот этих мест нужны хорошие, разборчивые фото. И такие же фото плат.

Точно знаю что рабочий,

Моно? Стерео?
Можно попробовать разобраться если будут хорошие фото.



[steeler1889]

Совет. Подари его кому нибудь из увлекающихся этим делом.



[vingor]

Фото плат в студию и желательно на чем собран? Выходные элементы транзистор, микросхема и их фамилии.



[WHS]

Господа овощеводы, с семейством капустных завязываем, а то разошлись что-то... Нас между прочим и несовершеннолетние иногда читают, так что давайте без переходов на "рабочий" жаргон.



[ars48]

Совет. Подари его кому нибудь из увлекающихся этим делом.

дело то в том что он мне самому нужен был бы не нужен дак подарил бы давно


Ни на одной плате нет никаких маркировок кроме надписей карандашом,да и по виду эти платы вытравлены самостоятельно кем-то.

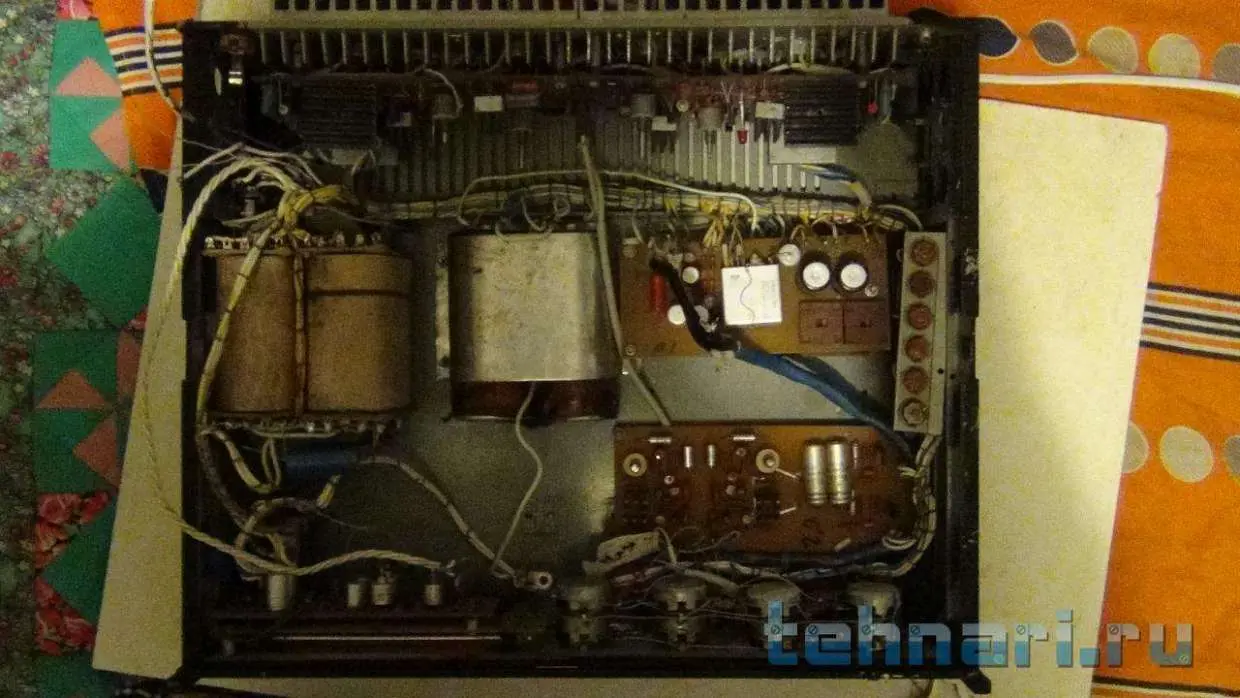

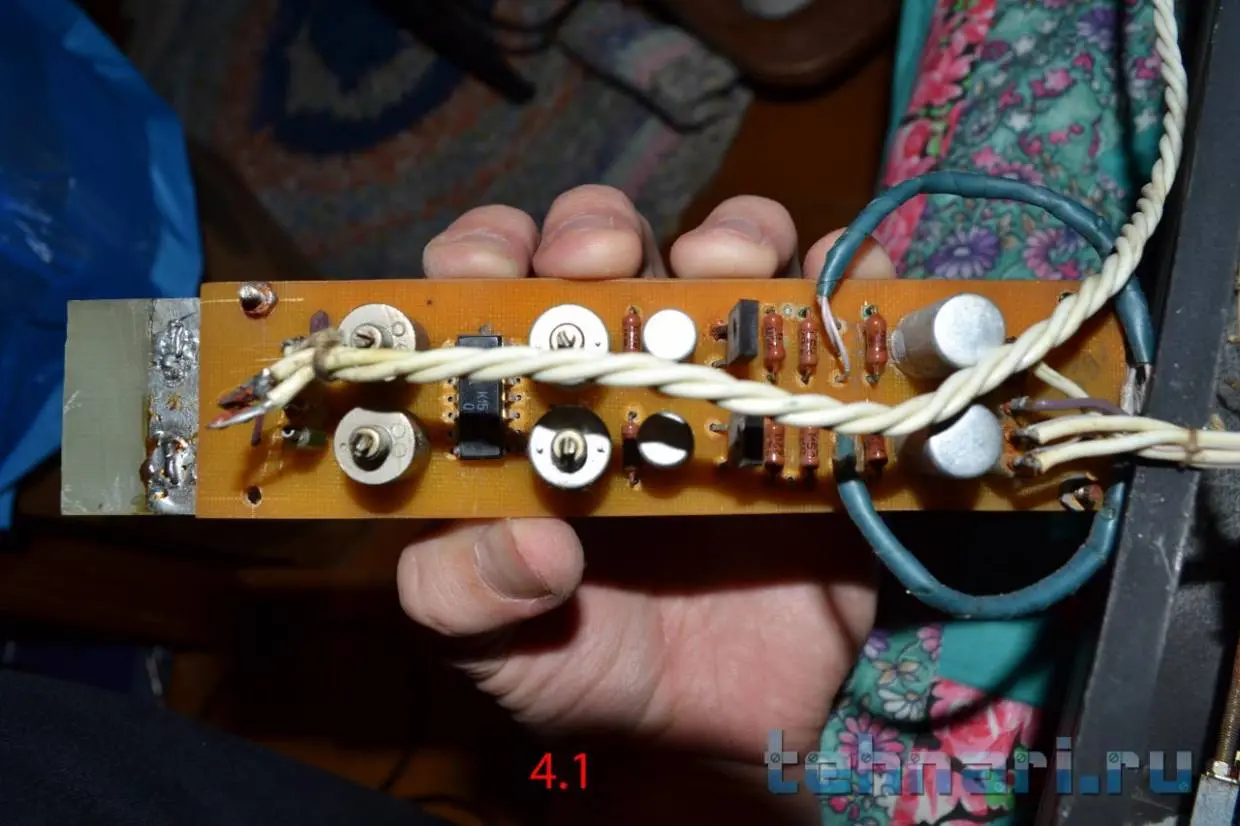

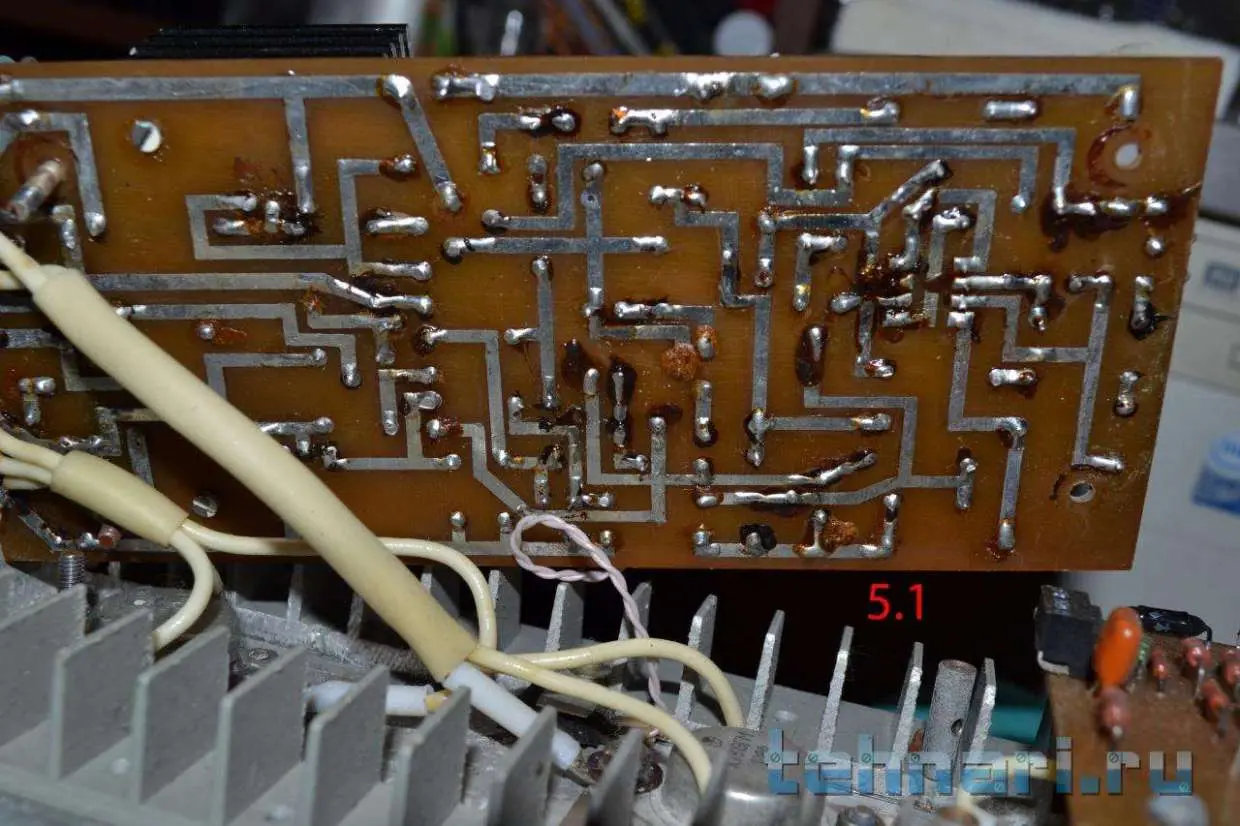

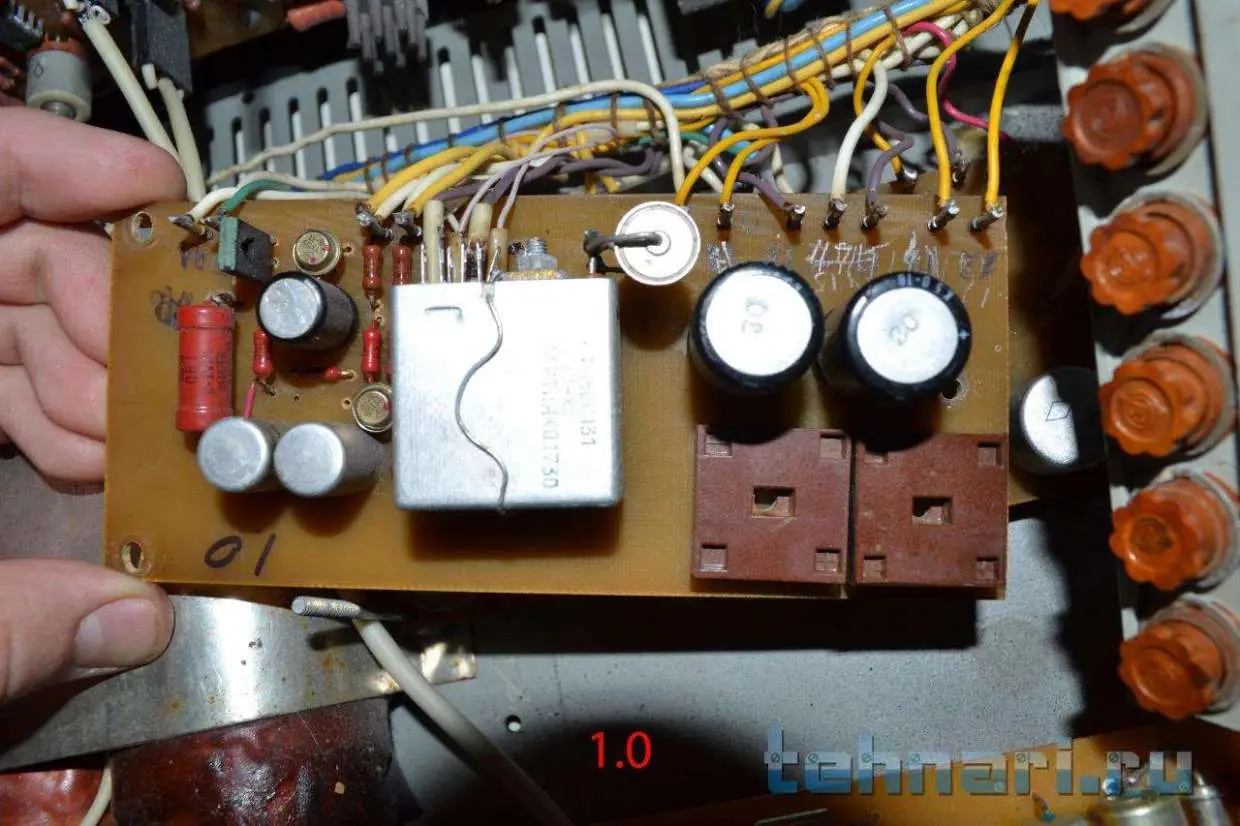

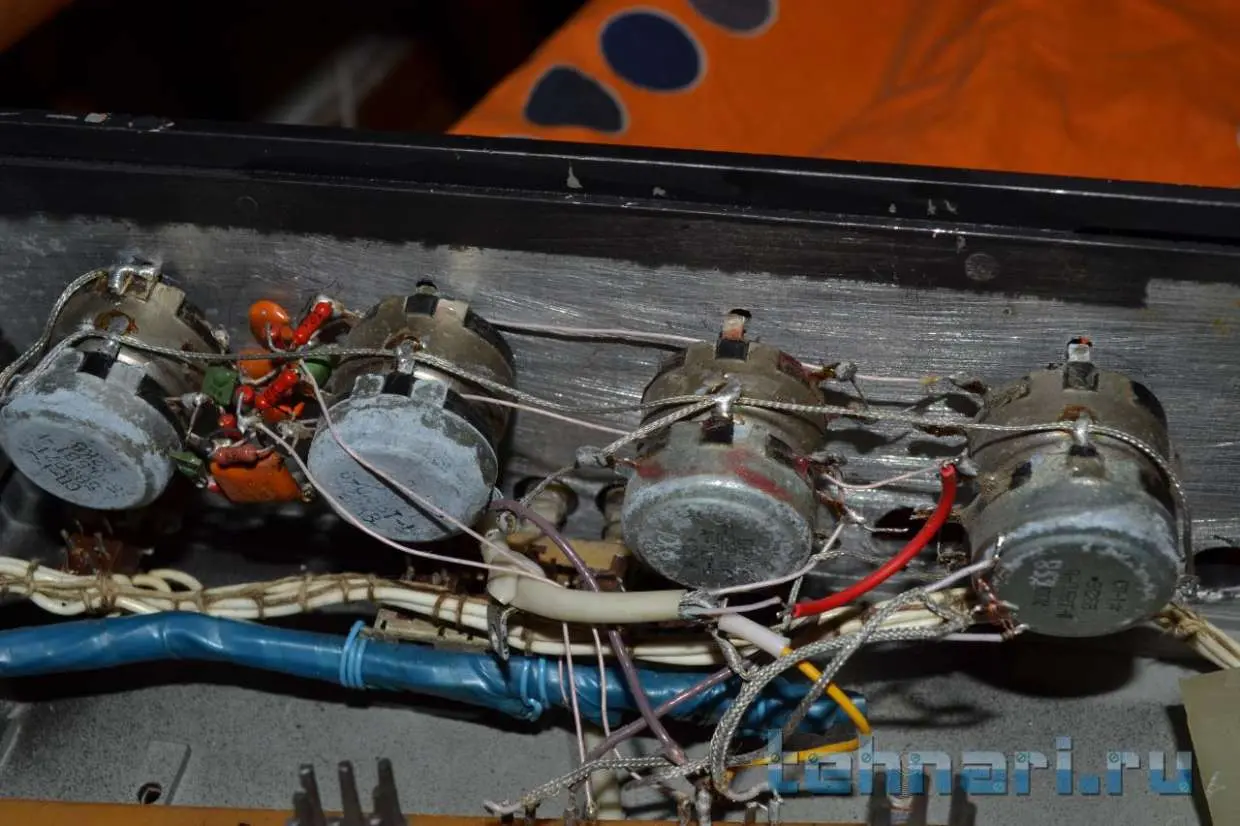

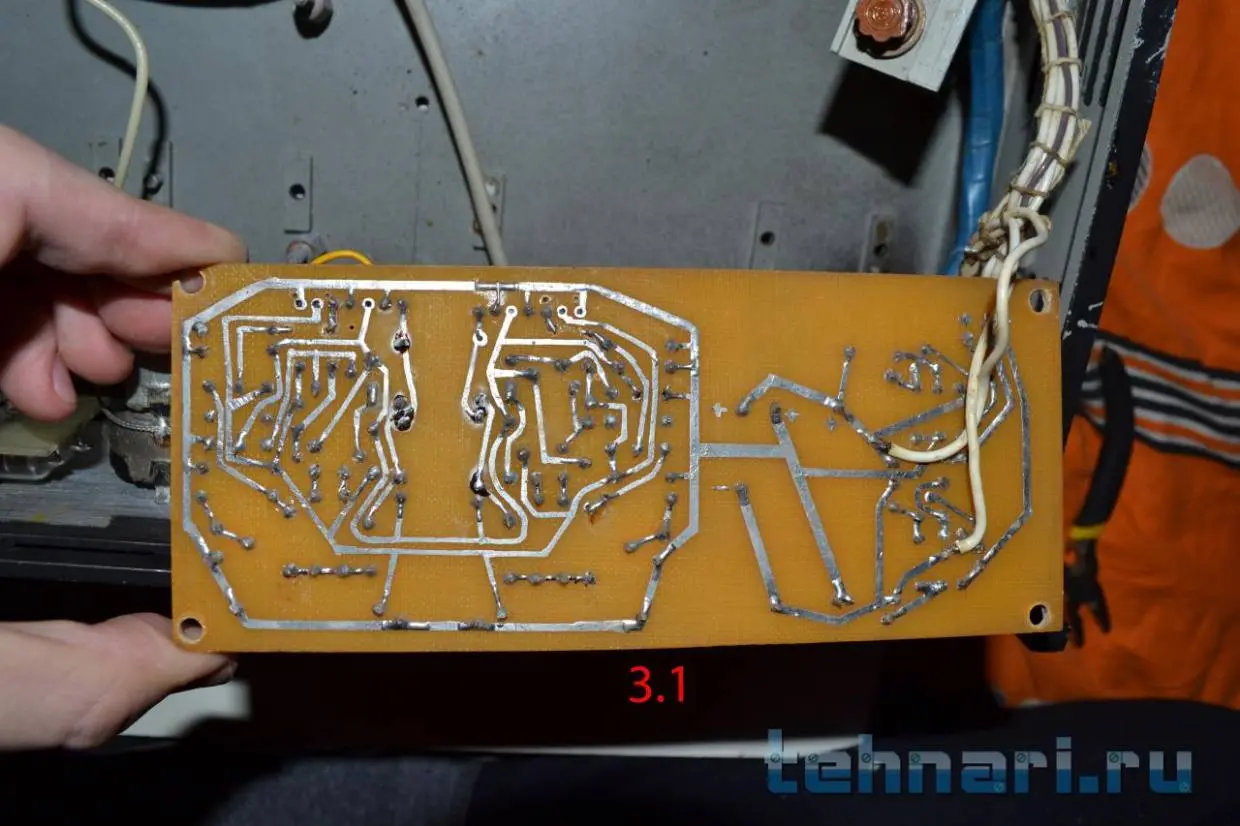

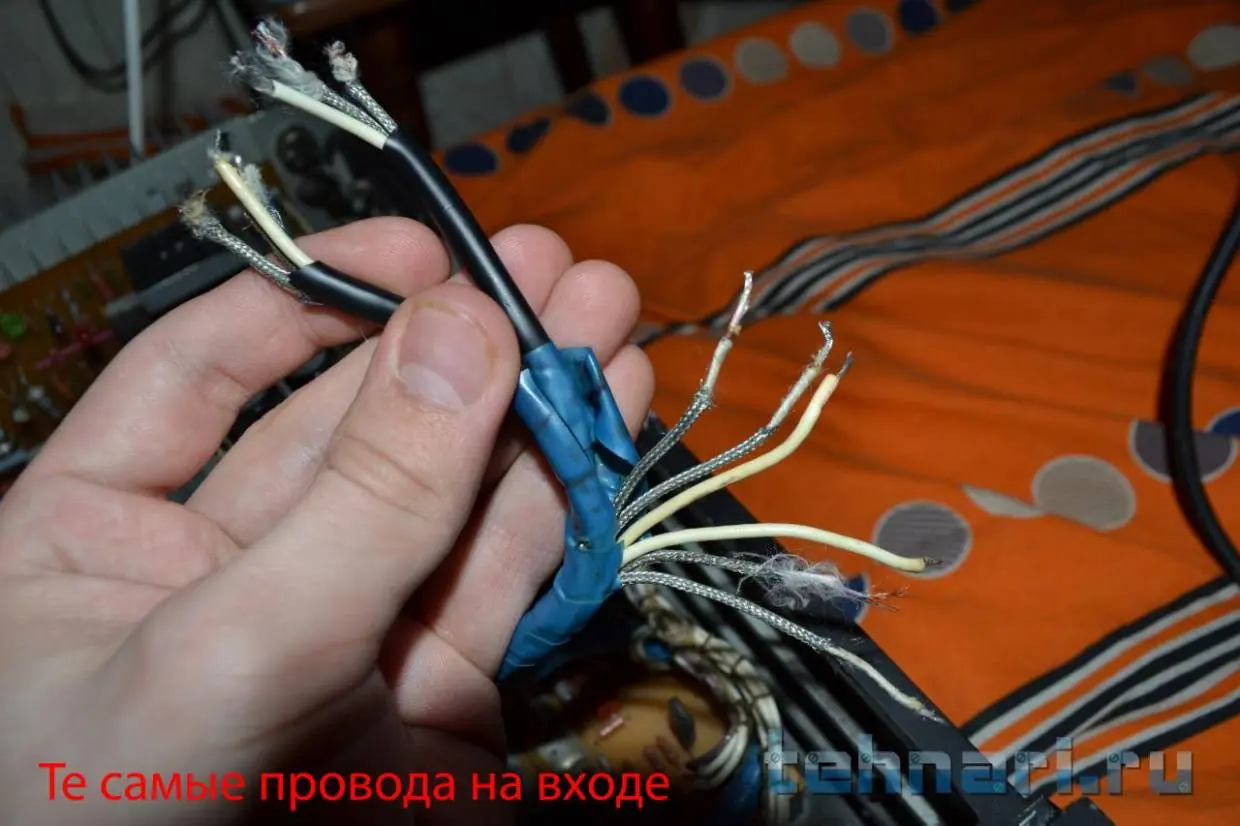

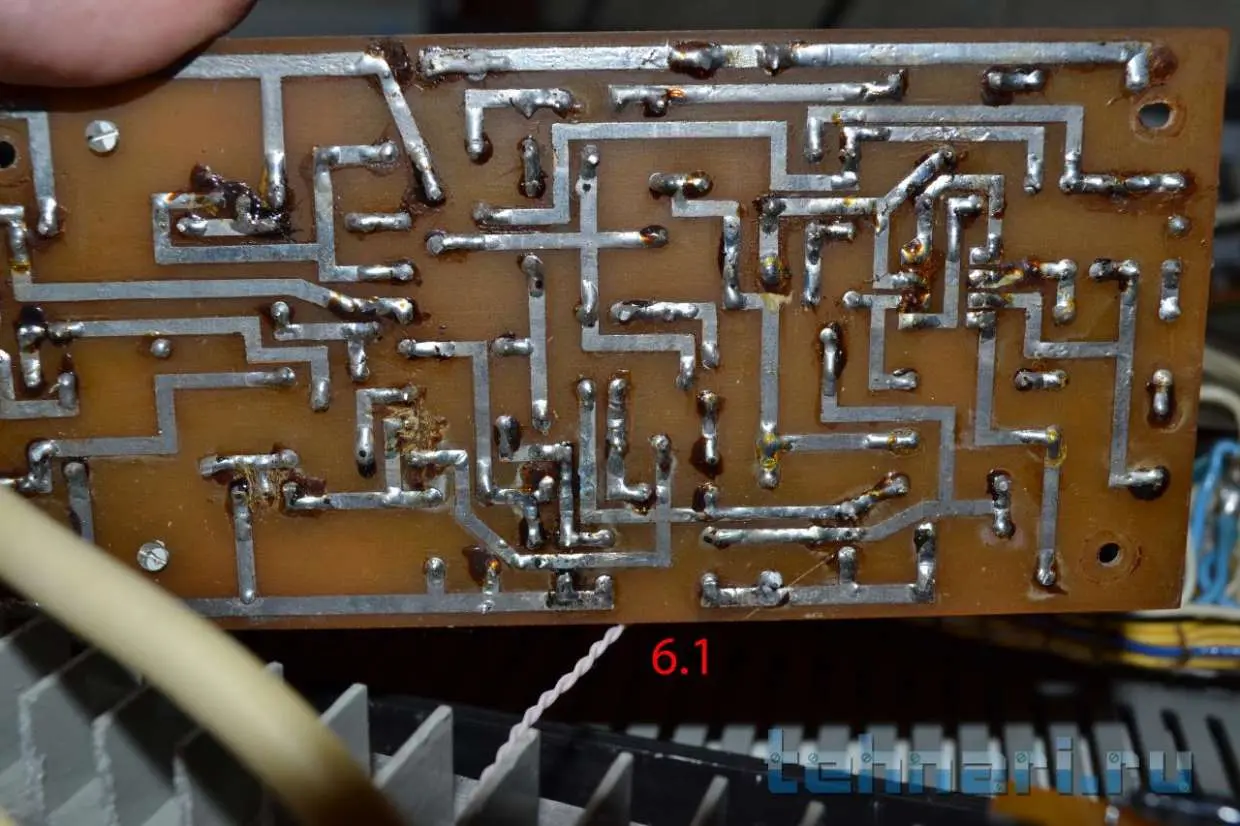

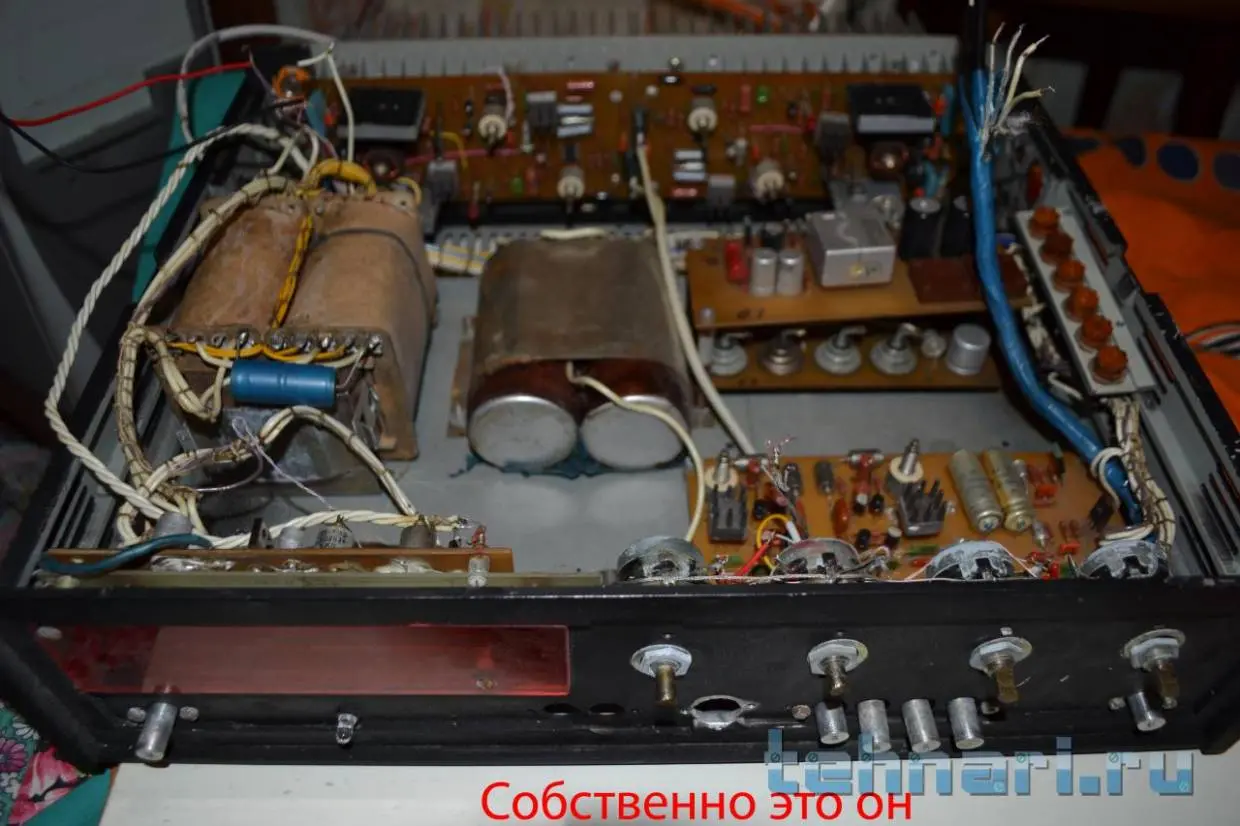

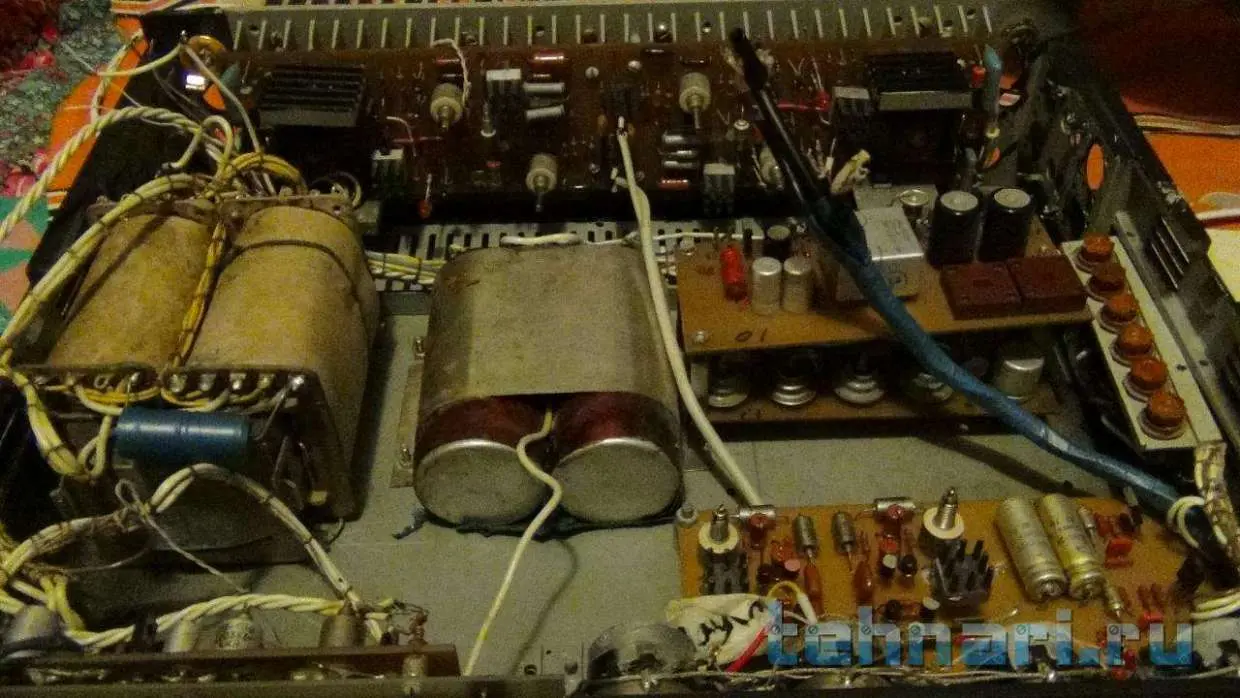

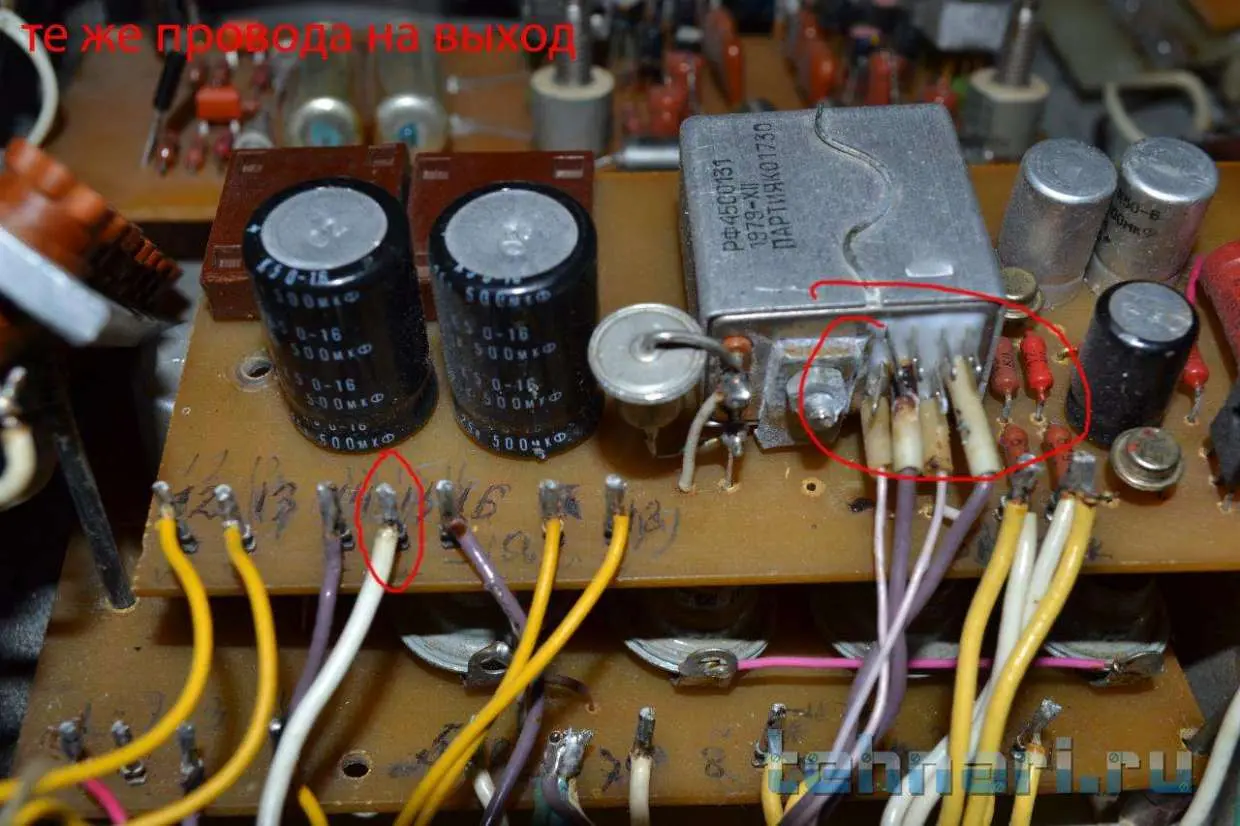

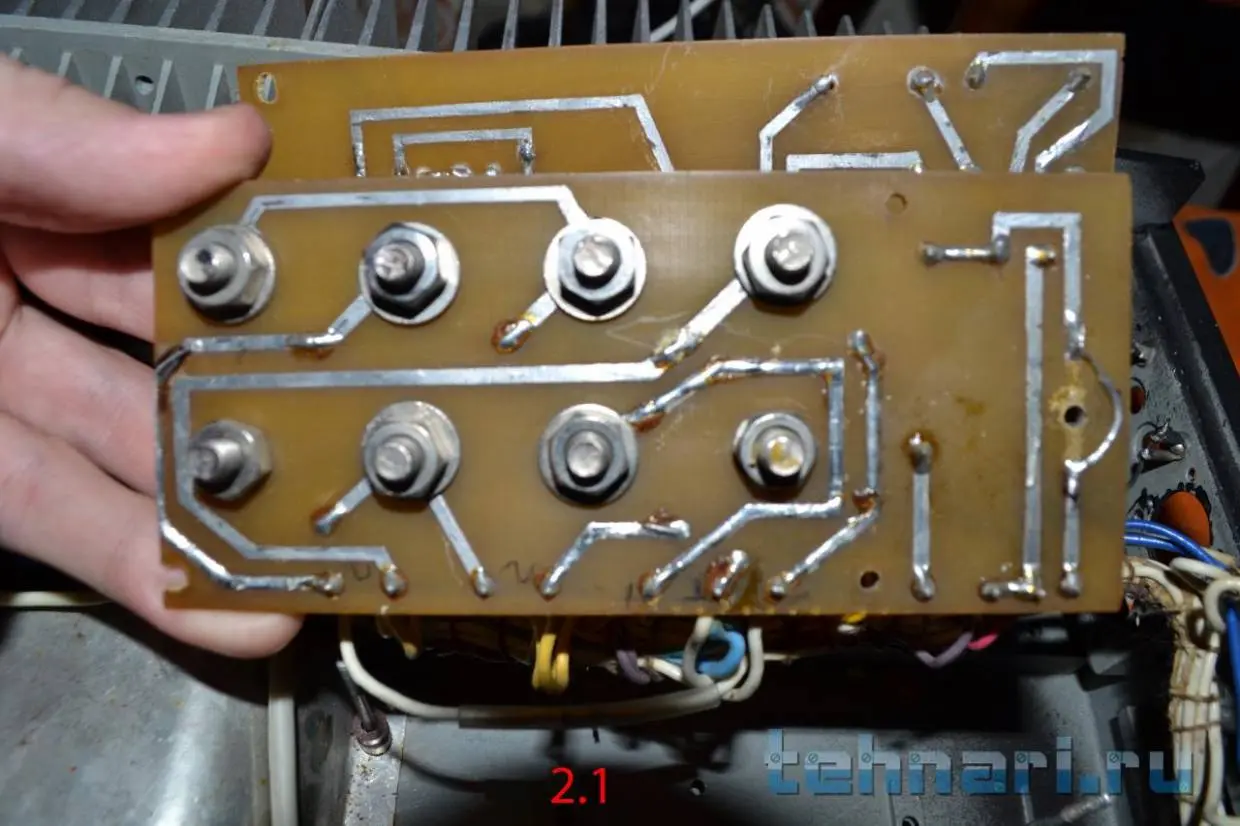

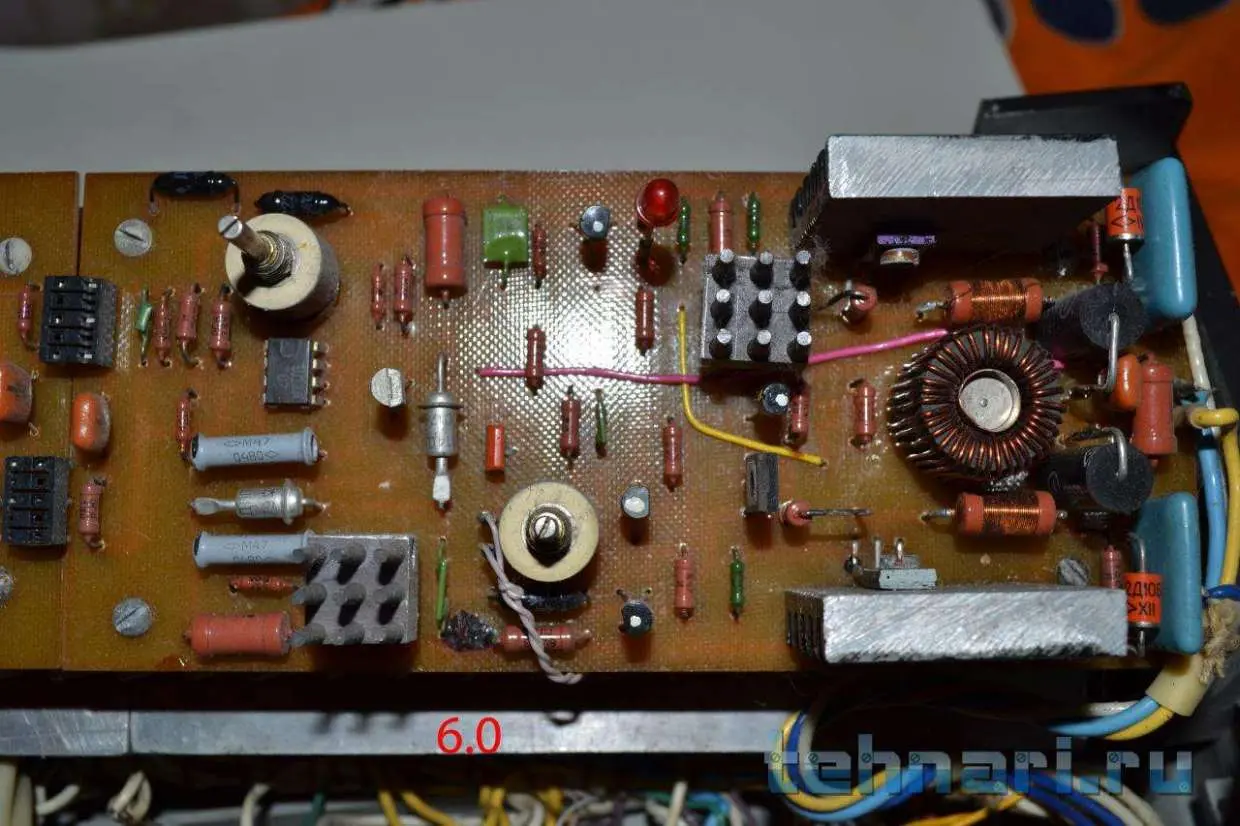

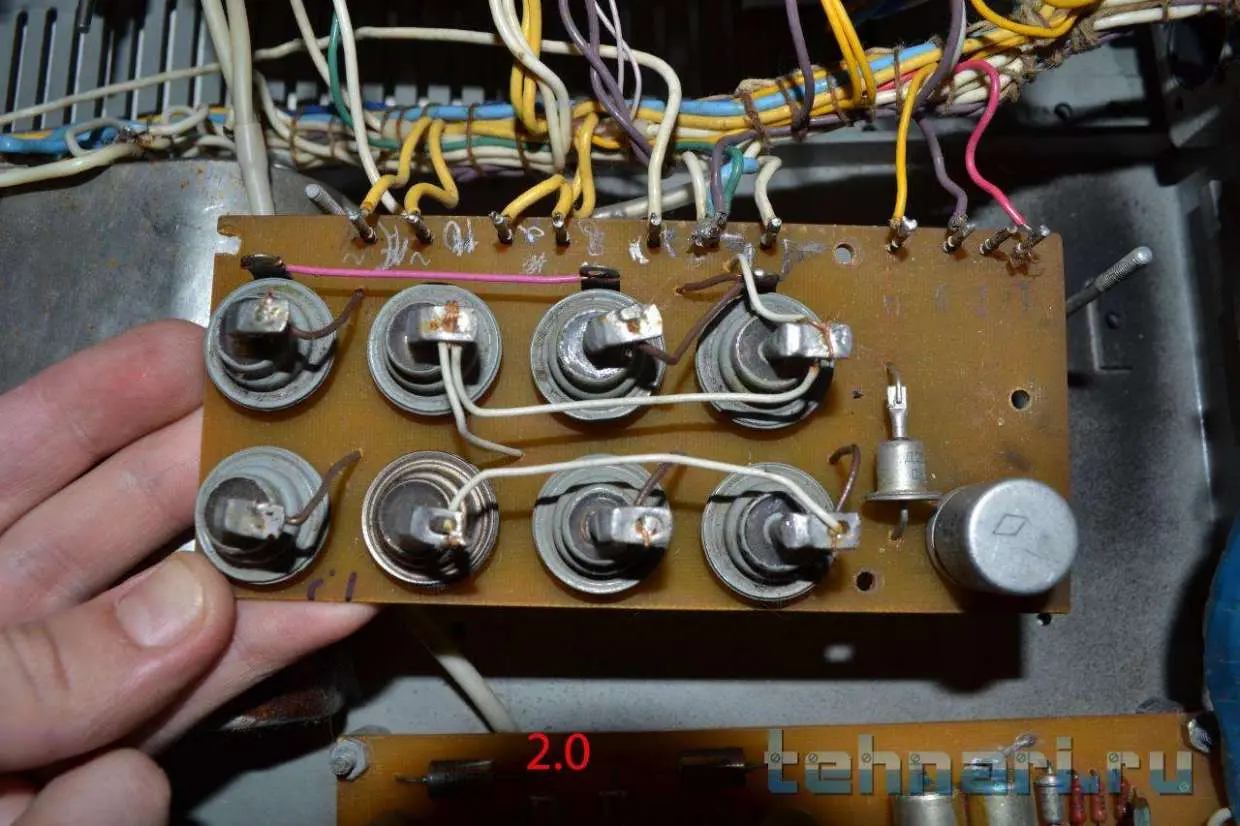

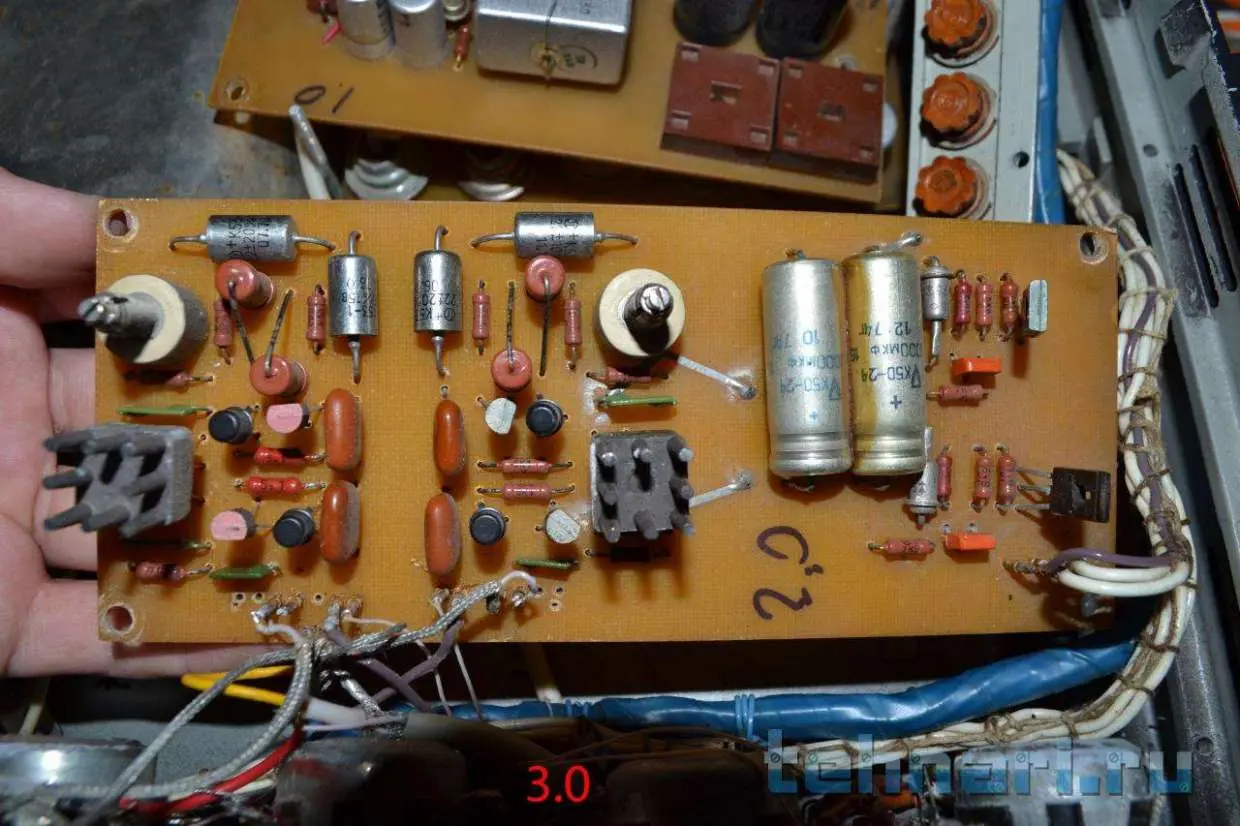

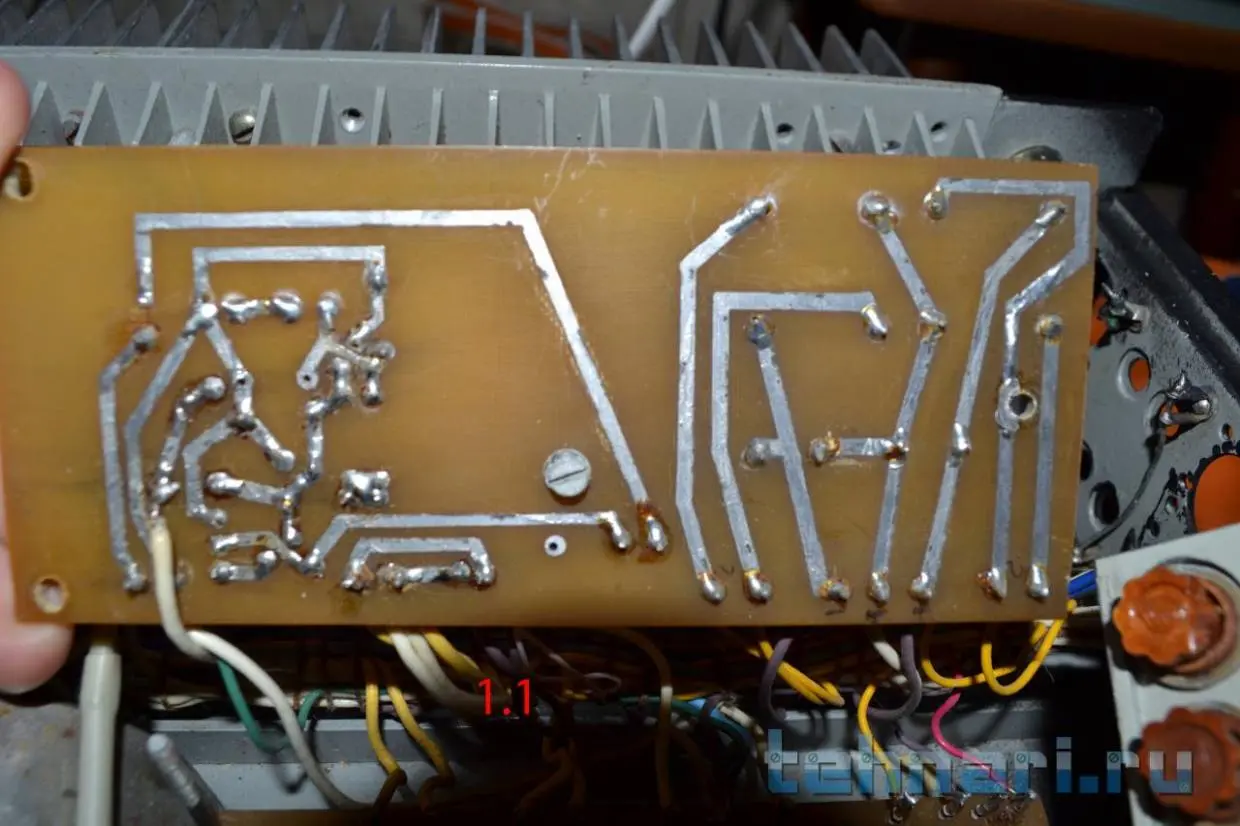

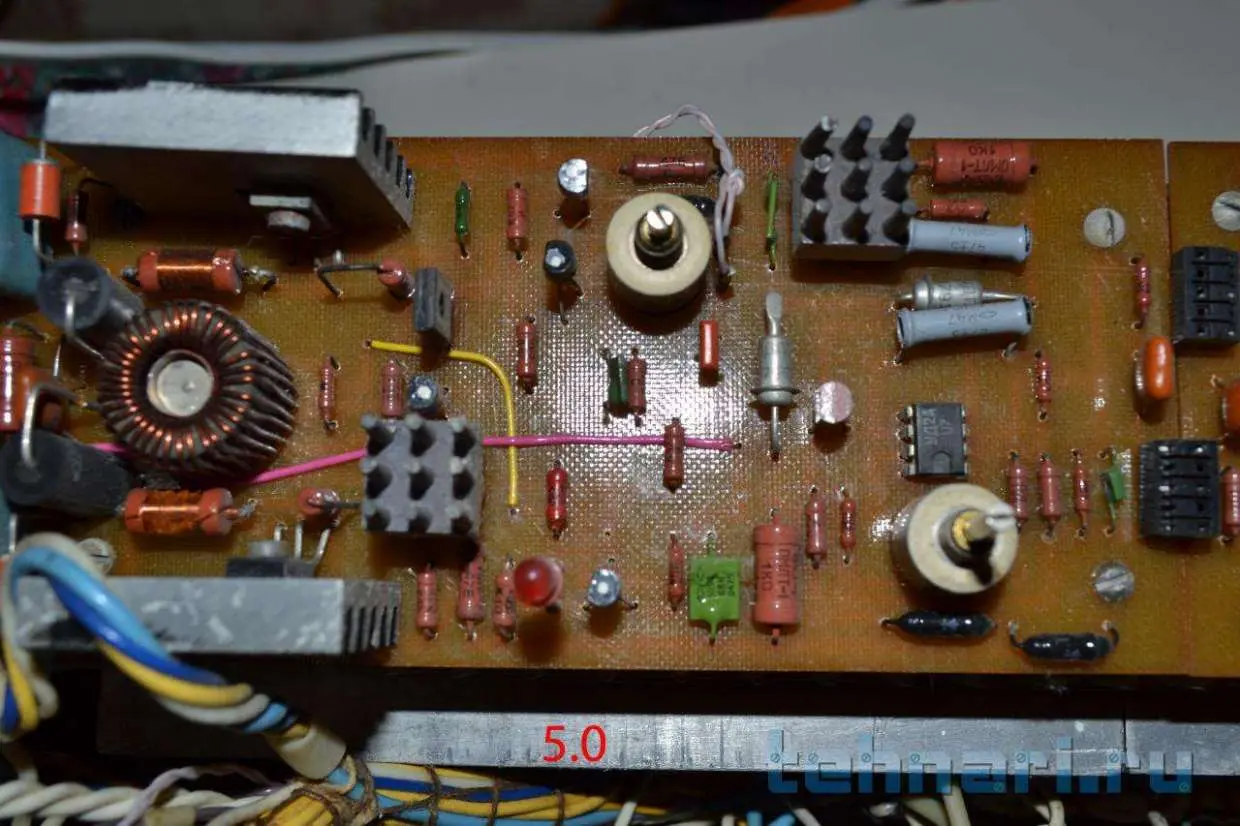

ну и выкладываю фото плат с обеих сторон каждая и вх/вых проводов



[urfinjuss66]

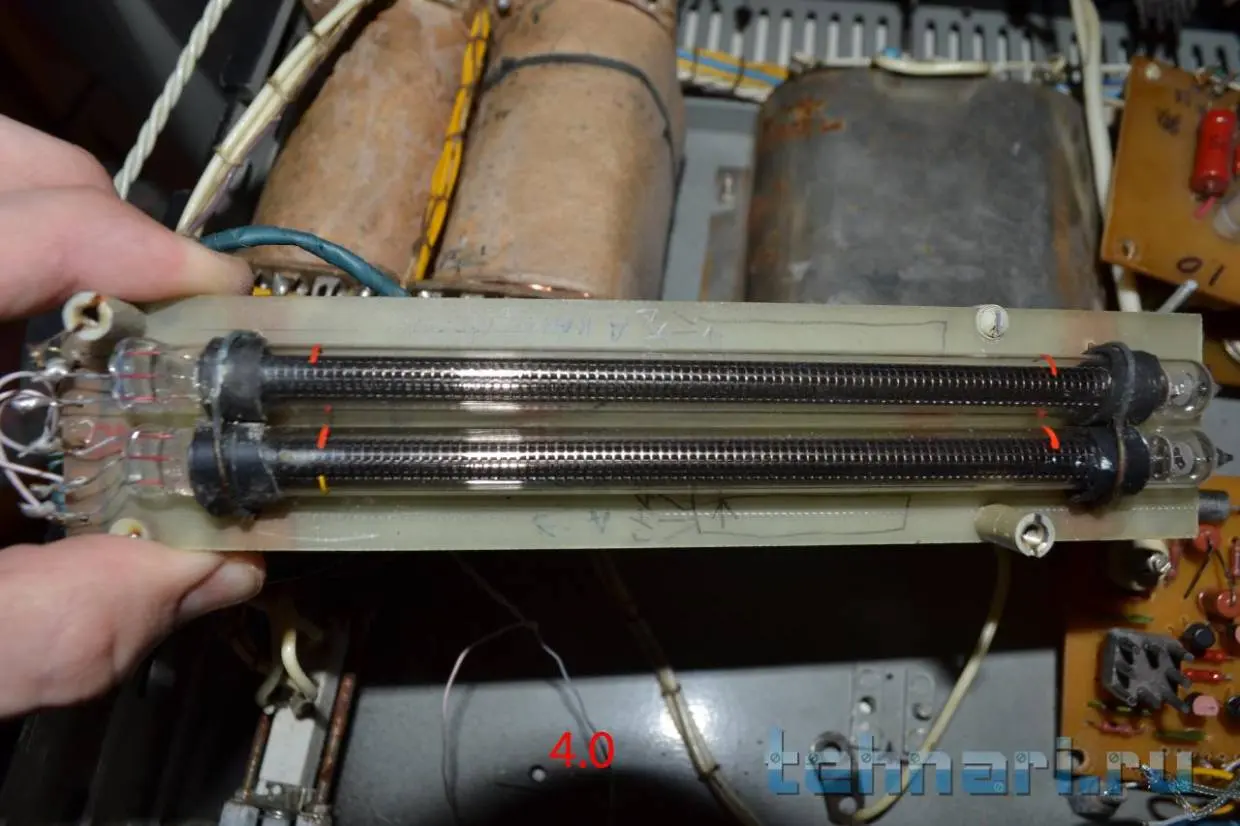

Уух.. Тут и темброблок и индикация вых сигнала на газоразряде с платой управления. Без поллитры не разберешься...



[WHS]

чисто версия:похоже на квод в совковом варианте...



[urfinjuss66]

Да даже для Квода, чот наворочено...



[М.Васильев]

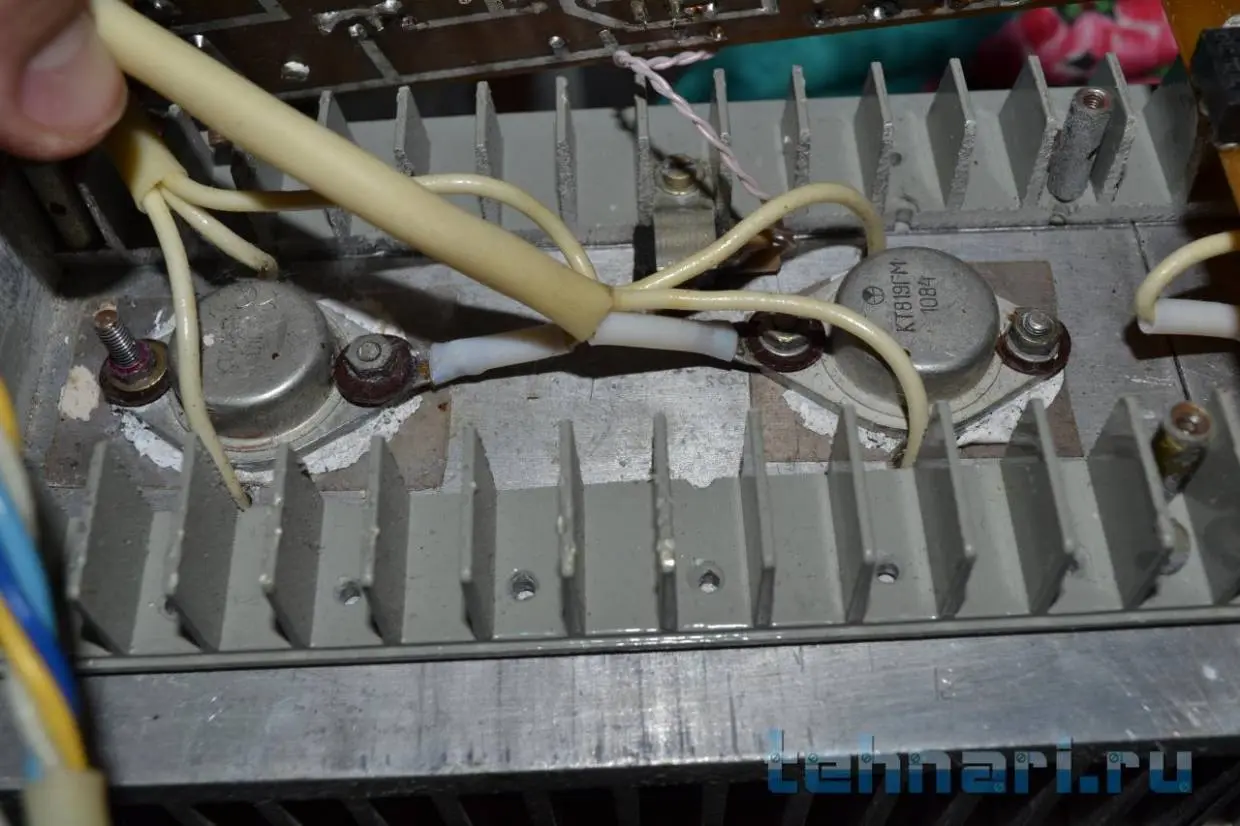

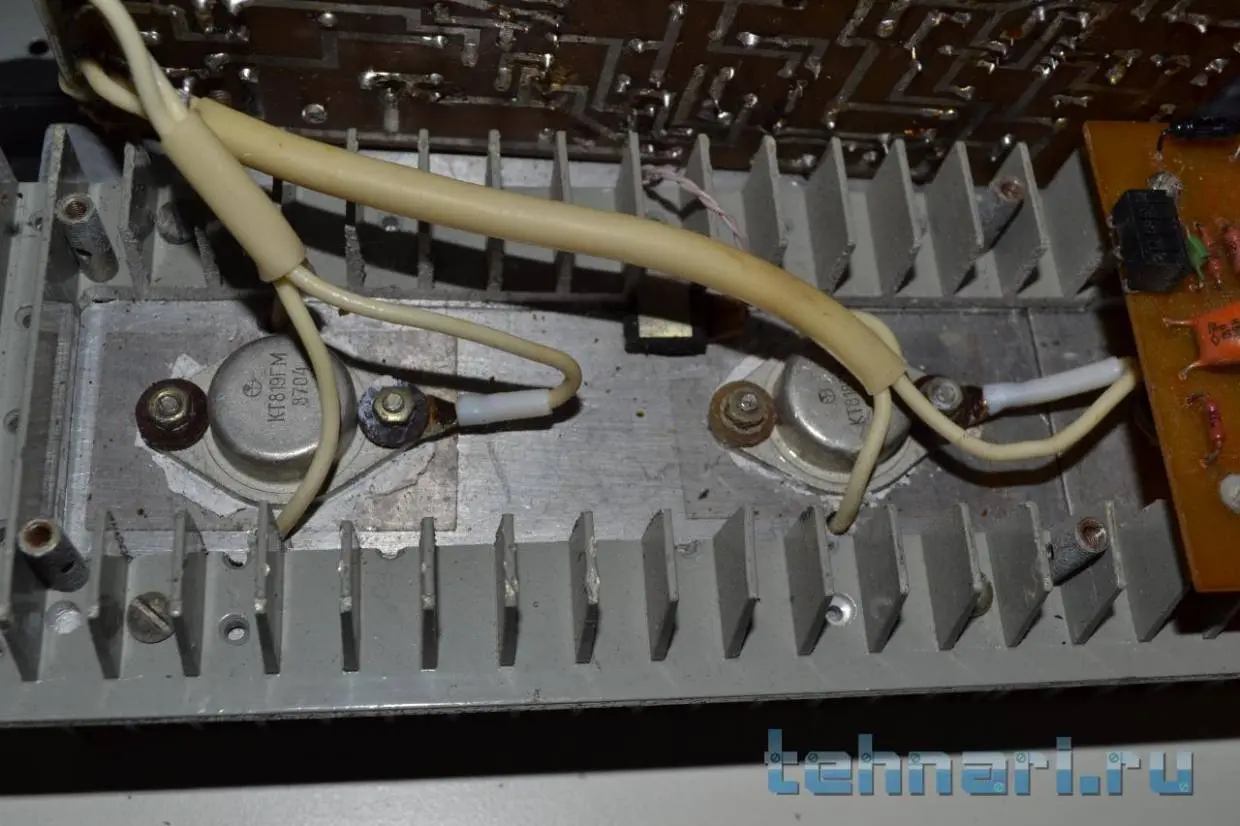

Какой квод блин.Старый добрый усилитель П.Зуева. Обратите внимание на катушку фильтра цобеля и антизвонные базовые резисторы выходников.



[DTS]

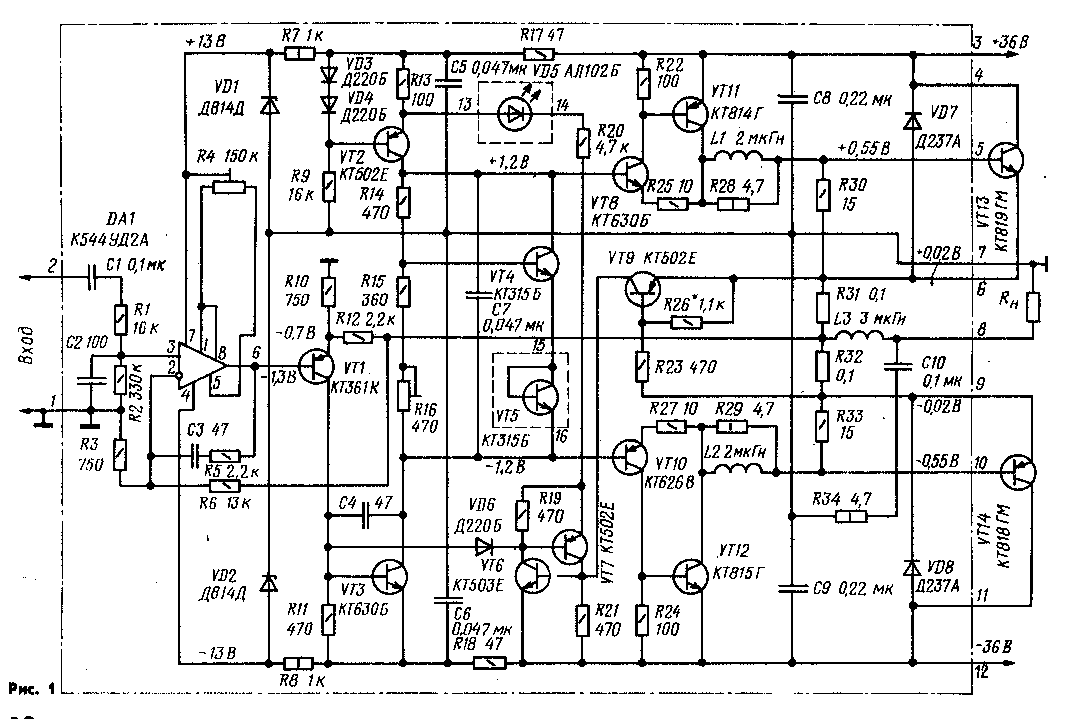

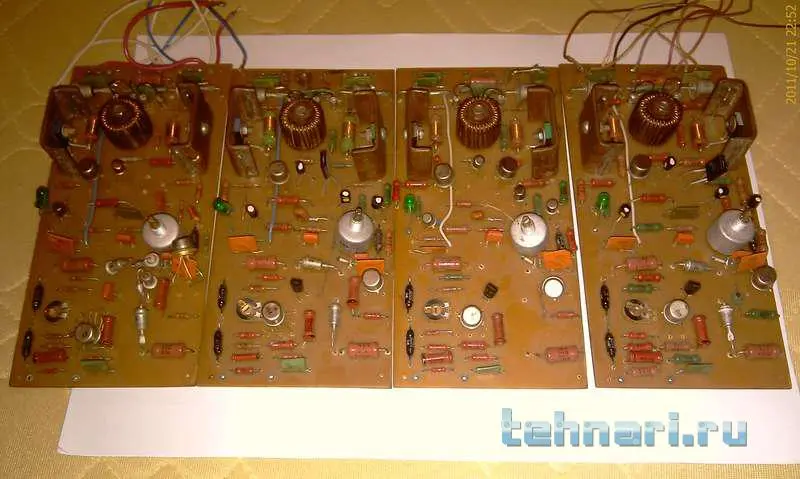

Зуев и есть, кому интересно вот платы .а вот схема
а квод вообще практически класс Б шурует, не пойму с чего с него тащатся, собирал когда то, Шушурин и то лучше играл.



[М.Васильев]

У квода один недостаток. Практически невозможно настроить прямую связь в широком диапазоне частот.А режим там А+В



[DTS]

как бы там ни было, но мне не понравилось как он играет. Не буду дальше флудить, а то топикстартера вообще запутаем.



[ars48]

уже запутали



[М.Васильев]

уже запутали

Ничего не запутали .Вам и схему уже дали и фото плат .Статья в радио11/84год.
