Помогите собрать одновибратор

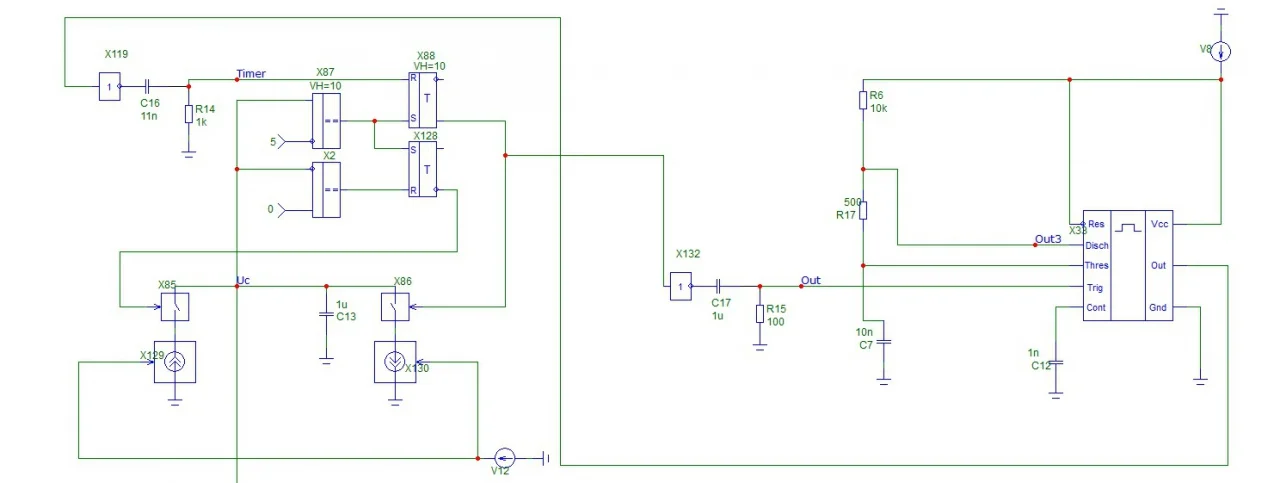

Здравствуйте, помогите собрать одно вибратор на таймере 555, уже неделю бьюсь, суть такая: имеющийся одно вибратор формирует треугольник и прямоугольник. В момент окончания формирования треугольника (т.е. по заднему фронту прямоугольника) нужно запустить одно вибратор. Он сформирует импульс заданной длительности и задний фронт этого импульса должен вновь запустить одно вибратор, формирующий треугольник. Т.е. нужно сделать два одно вибратора, соединенные в кольцо и поочередно запускающие друг друга.

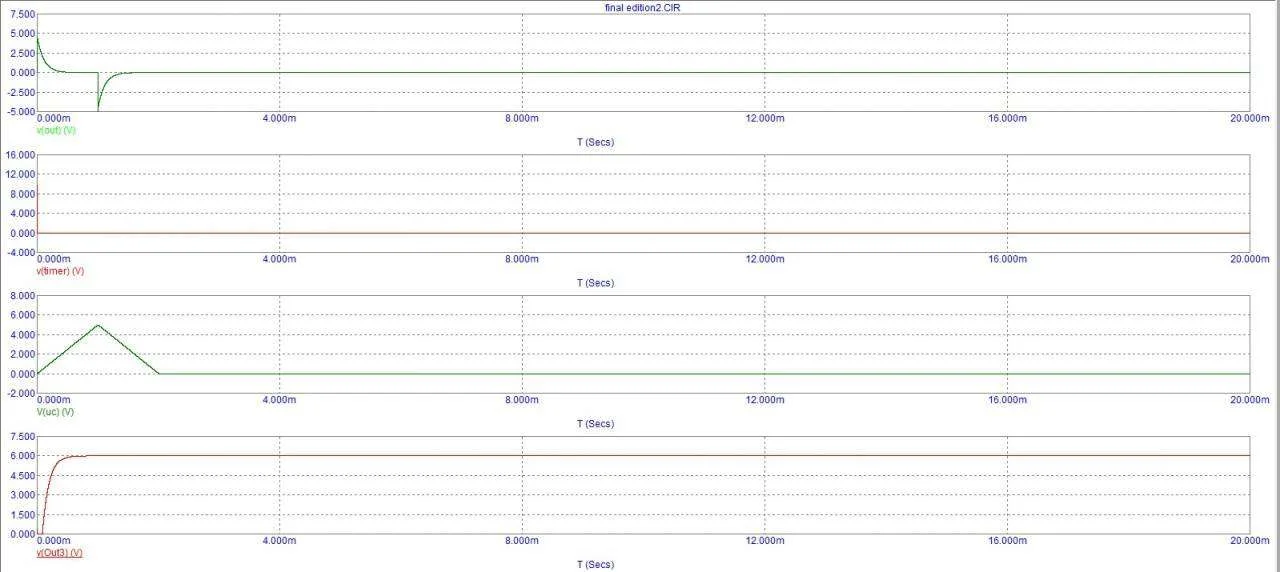

У меня получается сформировать только один импульс (т.к напряжение на Out3 почему-то не делится и компаратор внутри таймера не перещёлкивается)
Может кто-нибудь сможет подсказать как правильно всё подключить, а то замучился с ним биться
Файл Микрокап: final edition2.CIR — RGhost — файлообменник
Другой модератор. Тоже Ваш.[/mod2]
Здравствуйте, помогите собрать одно вибратор на таймере 555, уже неделю бьюсь, суть такая: имеющийся одно вибратор формирует треугольник и прямоугольник. В момент окончания формирования треугольника (т.е. по заднему фронту прямоугольника) нужно запустить одно вибратор. Он сформирует импульс заданной длительности и задний фронт этого импульса должен вновь запустить одно вибратор, формирующий треугольник. Т.е. нужно сделать два одно вибратора, соединенные в кольцо и поочередно запускающие друг друга.
У меня получается сформировать только один импульс (т.к напряжение на Out3 почему-то не делится и компаратор внутри таймера не перещёлкивается)
Может кто-нибудь сможет подсказать как правильно всё подключить, а то замучился с ним биться
Файл Микрокап: final edition2.CIR — RGhost — файлообменник
[mod2]Кроме того, информирую, что наименования тем типа "Помогите!", "Help!", "Нужна помощь" и т.п. у нас, в соответствии с Правилами, ПОД ЗАПРЕТОМ. На первый раз прощается, тему я переименовал, ну а дальше...Господин Rockman следующий раз не надо пользоваться файлообменниками, можно прямо сюда на форум, в расширенном режиме ... Ваш Модератор ...
