Прерыватель напряжения

[Алекс77]

Прерыватель напряжения

Здравствуйте, уважаемые технари!

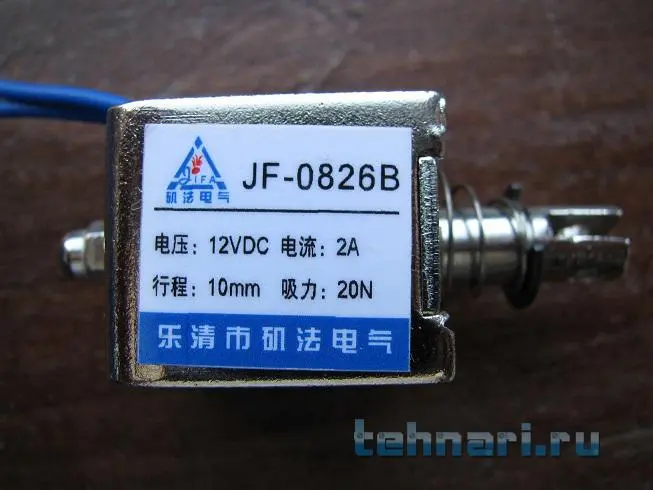

Вопрос дилетанта. Имеется китайская приблуда и аккумулятор на 12 В.



Задача сделать так, чтобы короткий импульс на неё с аккумулятора подавался раз в несколько секунд. Если количество импульсов в определённый промежуток времени можно будет регулировать - это будет идеально.

Пытался сделать что-то подобное с помощью прерывателя поворотов вазовского и используя схемы для мигалок из инета, но всё благополучно пережёг.
Просьба описать простую схему с указанием деталей и маркировки.
Слишком сложные схемы прошу не указывать - взрывают мозг!

:star2:



[IronArgument]

Задача сделать так, чтобы короткий импульс на неё с аккумулятора подавался раз в несколько секунд. Если количество импульсов в определённый промежуток времени можно будет регулировать - это будет идеально.

Пытался сделать что-то подобное с помощью прерывателя поворотов вазовского и используя схемы для мигалок из инета, но всё благополучно пережёг.
Просьба описать простую схему с указанием деталей и маркировки.
Слишком сложные схемы прошу не указывать - взрывают мозг!

Мультивибратор + реле, что может быть проще?

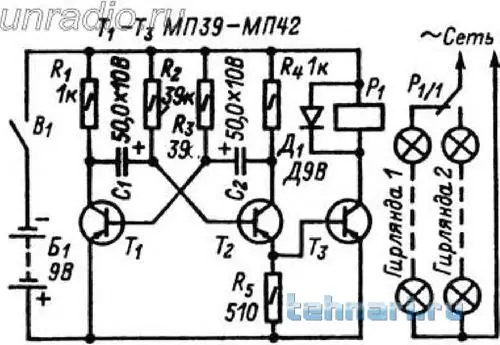

Мультивибратор на схеме генерирует колебания частотой около 0,35 Гц, а нагрузкой его усилителя мощности является обмотка электромагнитного реле Р1. Реле имеет одну пару контактных пластин, работающих на переключение. Подойдет, например, реле РЭС-10 (паспорт РС4.524.302) или другое электромагнитное реле, надежно срабатывающее от напряжения 6 — 8 В при токе 20 — 50 мА.

В вашем случае конденсаторы нужно подобрать опытным путём, и они не будут одинаковыми, как на схеме. Иначе импульс будет равен паузе, а вам нужен короткий импульс и более продолжительная пауза. Реле нужно подбирать, учитывая рабочие напряжения и ток коммутации. Ток можете замерить мультиметром сейчас.



[Алекс77]

IronArgument спасибо за отклик, но, честно говоря, ничего непонятно.
Я пока не обладаю достаточным опытом в данном деле. Дилетант.

Может быть есть какая-то более простая схема, где деталь А подключить к детали Б, плюс сюда, минус сюда. В этом роде. Разумеется с наименованием используемых деталей.



[IronArgument]

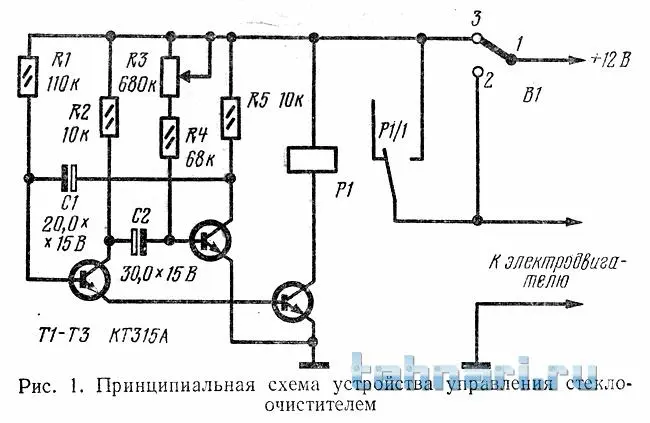

Схемы простые, как раз для начинающих. на схеме выше применён симметричный мультивибратор, но можно использовать и несимметричный, пример:

В устройстве использовано реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током срабатывания 50—70 мА. Транзисторы Т1—ТЗ могут быть заменены любыми низкочастотными маломощ*ными п-р-п транзисторами. Переменный резистор R3 типа СП или СПО.

В вашем случае, нужно контакт 2 переключателя B1 оставить неподключенным, вместо электродвигателя, к контактам реле подключить цепь аккумулятор - нагрузка (ни к +, ни к массе, на этой схеме, их подключать не нужно), ну и элементы, в процессе настройки, возможно, придётся подобрать.



[Алекс77]

IronArgument, ещё раз благодарюза внимание к вопросу, но, как писал выше, я - дилетант в этом деле. Спаять провода естественно могу, детальки между собой, но "п-р-п транзистор" для меня тёмный лес.Тем более если речь идёт о деталях, которые необходимо подбирать в процессе настройки: магазин далеко, каждый раз за чем-то новым ездить очень накладно, а закупать кучу ненужных в дальнейшем деталей, тоже особого смысла нет.
Поймите правильно.Может как-то присуропить к реле поворотников конденсатор, чтобы схема работала. Опять же к каким контактам паять и какой мощности / ёмкости конденсатор. ???



[Ultras]

Могу порекомендовать использовать вместо реле поворота прерыватель лампы стояночного тормоза - там всего три контакта (два - питание, один - выход). Проще уж некуда. Только сразу предупреждаю: само это реле хорошо кушает ток из-за используемого в его конструкции нагревателя.



[Алекс77]

Ultras спасибо за совет. Это больше подойдёт. Только могли бы вы подсказать куда провода подсоединять?



[Ultras]

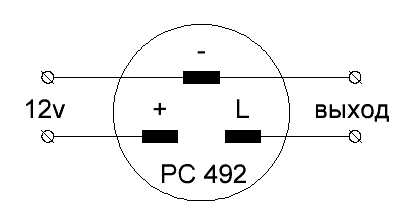

Вообще погуглить - и схем немерено будет. Ну, хорошо: вот Вам на скорую руку:



[Алекс77]

Огромное спасибо! После праздников займусь и отпишусь о результатах.



[Алекс77]

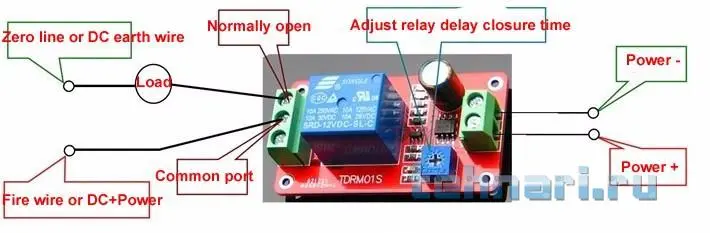

К сожалению, в нашем автомаге не оказалось реле РС-492, купил РС-491 - увы, не сработало. Не стал заморачиваться и заказал на Алиэкспресс готовый регулируемый блок (200 рублей). Подожду, если не подойдёт, то буду экспериментировать дальше.



[Ultras]

не оказалось реле РС-492, купил РС-491 - увы, не сработало

Ну, а что же Вы хотели? Это - два совершенно разных реле. Можно и с 491-ым, только схема станет чуть сложнее и значительно прожорливей - требуется внешний имитатор ламп поворота.



[Алекс77]

Ок, если разные, то спасибо - попробую.



[Алекс77]

Ultras, большое спасибо вам за совет. Наконец-то купил РС 492, в моём городе не было пришлось ехать в Питер, к тому же ждал несколько месяцев посылку с Алиэкспресс с таким девайсом



Китайский девайс не помог, зато ваш совет как нельзя кстати.
Ещё раз большое спасибо!!! :apl:
