Проблемы с переговорным устройством

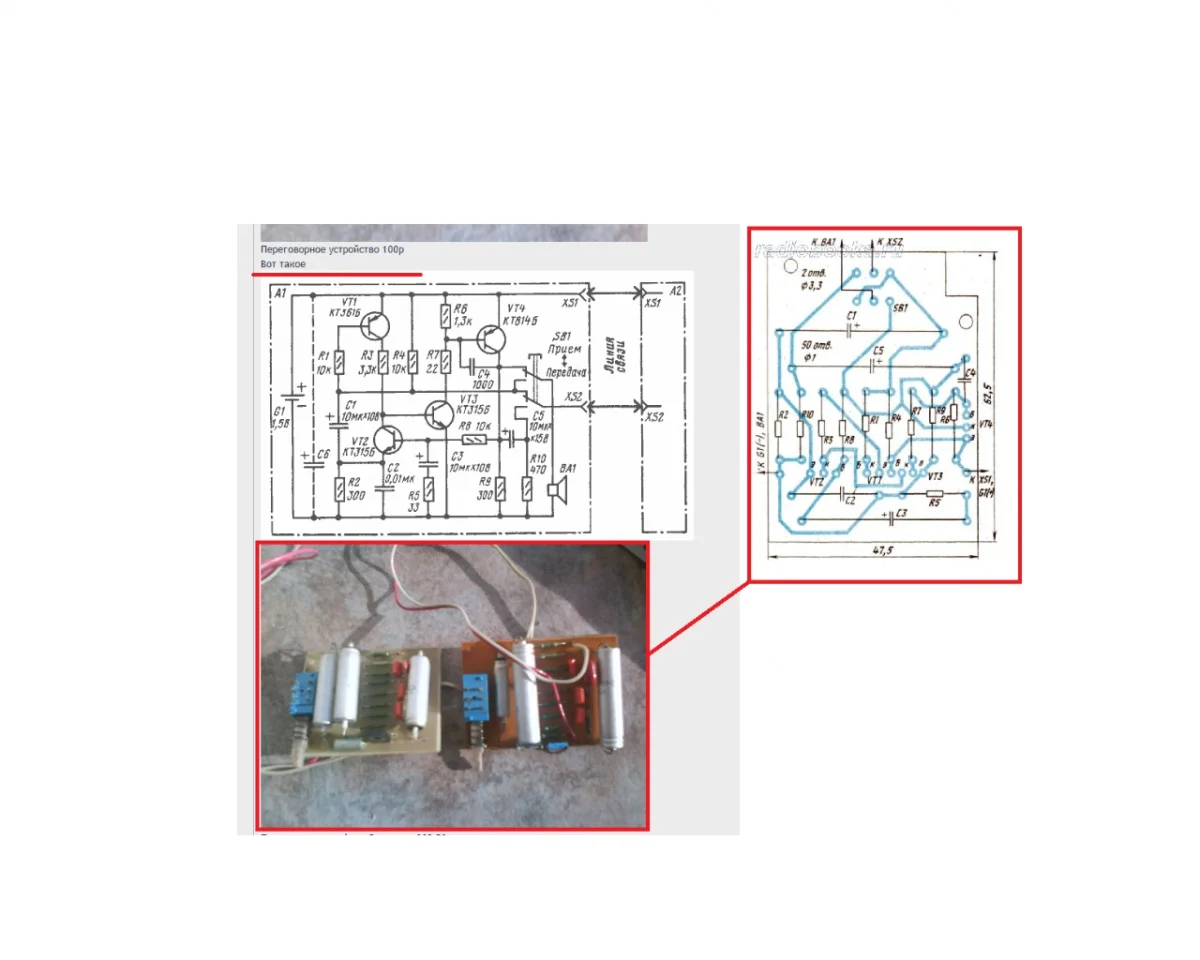

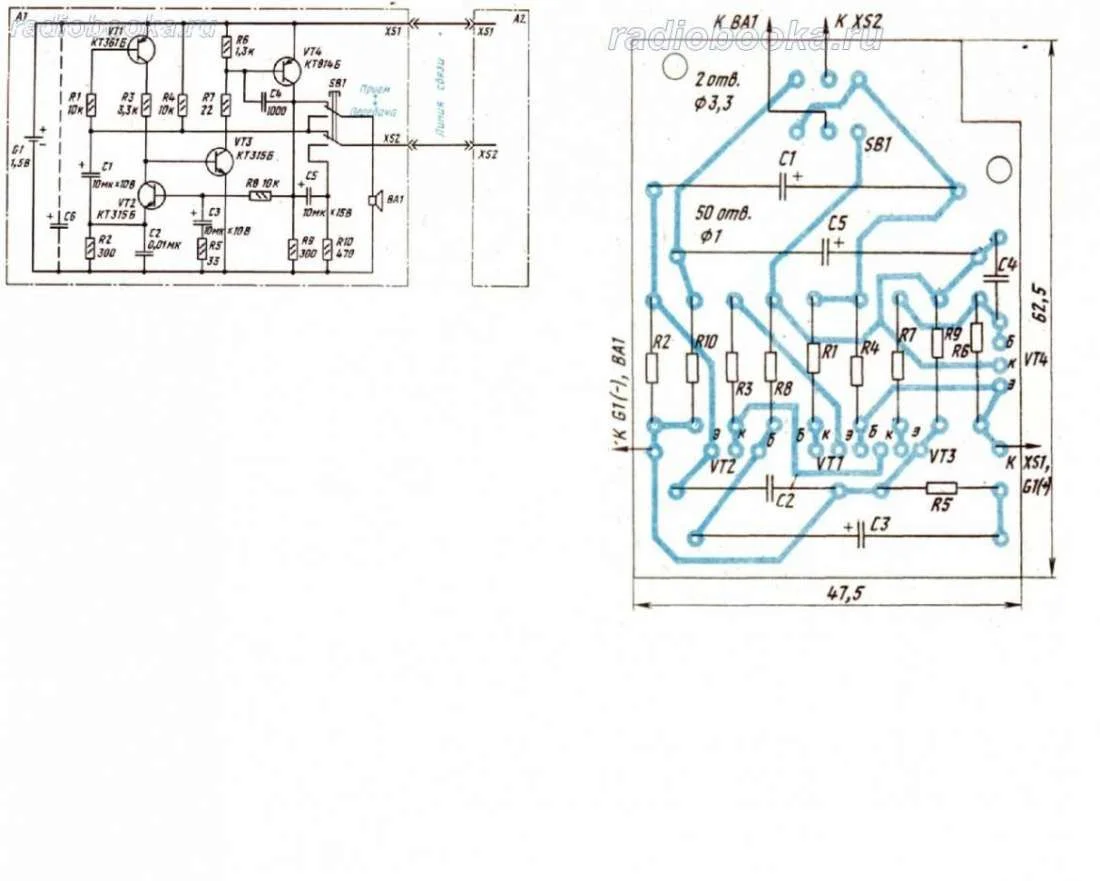

Здравствуйте.... Собрал я по схеме Переговорное устройство "Переговорное устройство" а оно не работает:tehnari_ru_281: в чем причина- не знаю... Когда подаю питание, нажимаю на кнопку--- слышен небольшой щелчок и все...Помогите пожалуйста....В чем может быть дело??? (Сначала ставил полярные кондеры электролиты, потом заменил на оксидные)



[kna72]

Скорее всего ошибка в монтаже или неисправные детали, схема проста и надёжна, собирал такую, работает не один десяток лет.При исправных деталях работает сразу.

(Сначала ставил полярные кондеры электролиты, потом заменил на оксидные)

Это одно и тоже, кстати у тебя на фото похоже очень старые, возможно с утечками или "высохли".



[dubok963]

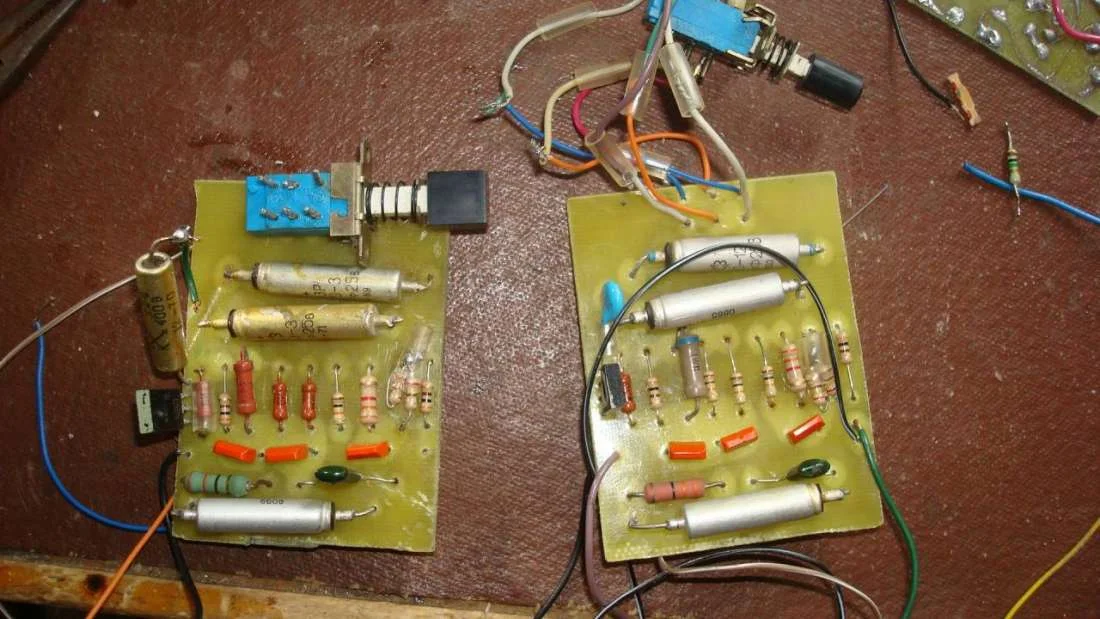

Транзисторы использовал новые, когда ставил полярные кондеры-брал новые, монтаж тоже правильный



[kna72]

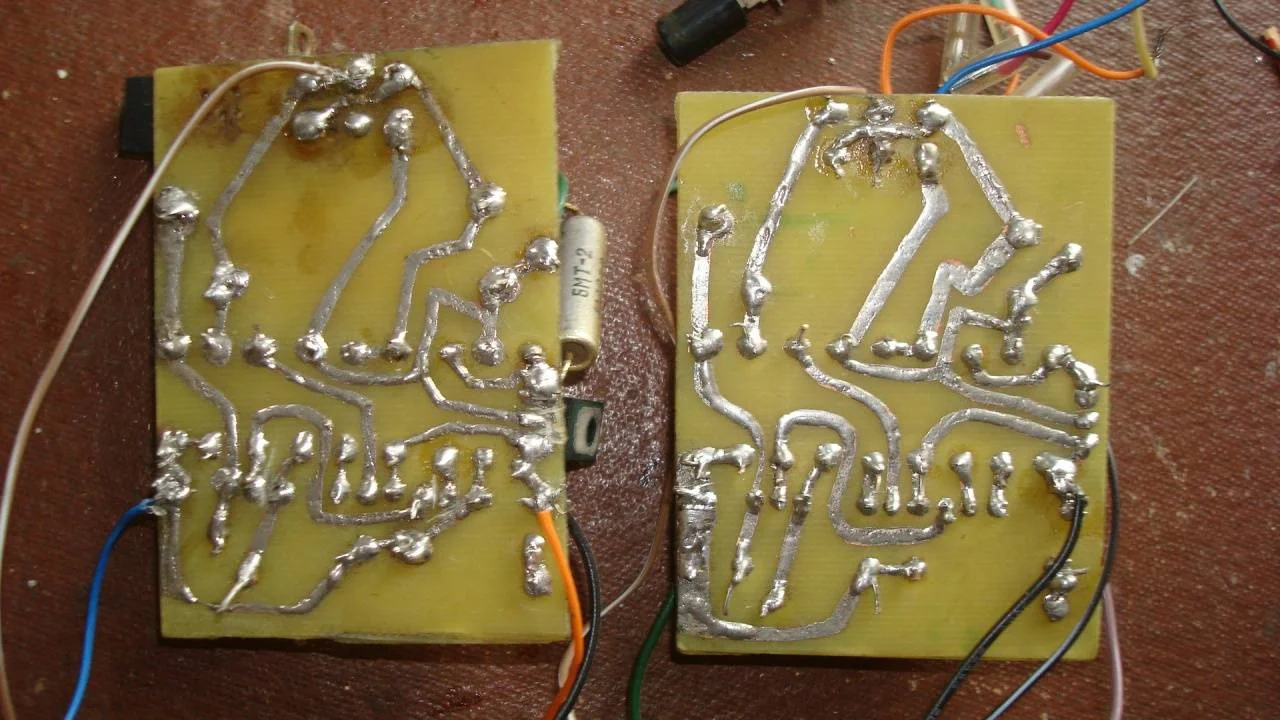

Плата сделана не качественно, проверь проводники платы на целостность.

когда ставил полярные кондеры-брал новые

А зачем заменил на старые 69, 71, 86г?



[dubok963]

А зачем заменил на старые 69, 71, 86г?

думал из за них не работает, да и ссылку в инете нашел о продаже такого же "переговорного устройства" там есть фотка есть где оксидники стоят.



[Николай_С]

Процесс сборки закончен, теперь можно и к наладке приступать.
Делаем всё по пунктам:
1. Визуальная проверка монтажа на "свежую голову".
2. Смог-тест. Включаем питание и смотрим откуда идет дымок. Если через 10-15 сек. дыма нет, то переходим к след. пункту.
3. Проверяем работоспособность. На первых парах, как правило, оно не работает.
4. Берем в руки тестер и начинаем измерять напряжение питания и потребляемый ток.
5. Если питание в норме, переходим к п.7.
6. При отсутствии напряжения питания разбираемся с контактами к БП, полярностью подключения, кнопками включения, КЗ в нагрузке....
7. В звависимости от типа устройства, разбиваем его на функционально-законченные блоки и отлаживаем их.

В Вашем случае нужно заметить напряжение во всех узлах схемы и, подписав их, выложить на форум.



[Николай_С]

Как я понял, переговорное устройство - Ваша третья конструкция после цветомузыки и электронного уха.
Явно прогресс на лицо!
Сохраните свою первую конструкцию на память. Бутете показывать своим детям.

Одно замечание по конструктиву: без острой нужды не используйте монтаж деталей, запаяных одним выводом в плату. При изготовлении платы у Вас уже д.б. подобраны детали и меняйте топологию платы в соответствии с имеющимися деталями.
В остальном, всё собрано вполне аккуратно. Можно осваивать процесс отладки.

p.s. На последок, один совет: не начинайте новую конструкцию, не запустив уже изготовленную. Иначе, в новой конструкции Вы не сможете учесть ошибок предыдущей.
