Project VRS - алюминиевый корпус ПК башенного типа

Доброго всем дня! И с наступающим Новым 2022 годом!

Предыдущий проект SimpleCase стал моим основным рабочим компьютером. Воздушное охлаждение там продумано и температуры достаточно низкие, единственным источником шума там стала видеокарта с охлаждением турбинного типа. Эксперименты с жидкостным охлаждением видеокарты и процессора дали достаточно низкие температуры и очень низкий уровень шума. Решено было сделать корпус башенного типа с жидкостным охлаждением, чтобы избавится от шума и максимально освободить рабочий стол. Дизайн должен был быть достаточно строгим, без излишества деталей, все соединения должны были быть скрыты от глаз – поэтому сборка на заклёпках была сразу отметена и решено было делать сварной корпус.

Прототип разрабатывался без комплектующих на руках, по чертежам и фотографиям из интернета. В передней части корпуса разместился резервуар EKWB EK-Quantum Volume FLT 360 D-RGB (350 мл, 360 мм), на задней стенке радиатор, совмещенный с помпой, Barrow DARIDP-30. Вентиляторы, которые продувают радиатор, так же должны забирать тёплый воздух от блока питания и материнской платы, видеокарты. Снизу предусмотрено место под 120мм вентилятор, поток воздуха от которого направляется на видеокарту с целью охлаждения её бекплейта и подачи холодного воздуха к блоку питания.

Пока рисовались чертежи, цены на комплектующие, в частности на видеокарты, улетели в небо! К счастью ребята из Cooler Master, INNO3D и Transcend смогли предоставить основную часть столь дорогостоящих комплектующих. За что огромное им спасибо! Без добрых людей мои проекты не воплотились бы в жизнь, а так и остались бы на бумаге и в моей голове!



[S.PiC]

Итак, комплектующие:
Блок питания Cooler Master V850 SFX Gold 850W – миниатюрный блок питания большой мощности с сертификатом GOLD и модульным кабелями.

Вентиляторы Cooler Master MasterFan MF120 Prismatic с ARGB подсветкой, поток воздуха до 93,5 кубометра в час, уровень шума — от 8 до 27 дБА.

SSD NVMe Накопитель M.2 PCIe SSD Transcend MTE220S объемом 1 ТБ с DRAM кэшем, TBW 2200 терабайт и отличными скоростями (чтения 3500 МБ/с, записи 3200 МБ/с)

SSD накопители 2,5-дюйма с интерфейсом SATA III 6 Гбит/с Transcend SSD230S объемом 512 ГБ с пятилетней гарантией и DRAM кэшем.

Оперативная память DDR4-3200 Transcend JM3200HLE-16G – 2 модуля по 16Гб и частотой 3200 МГц.

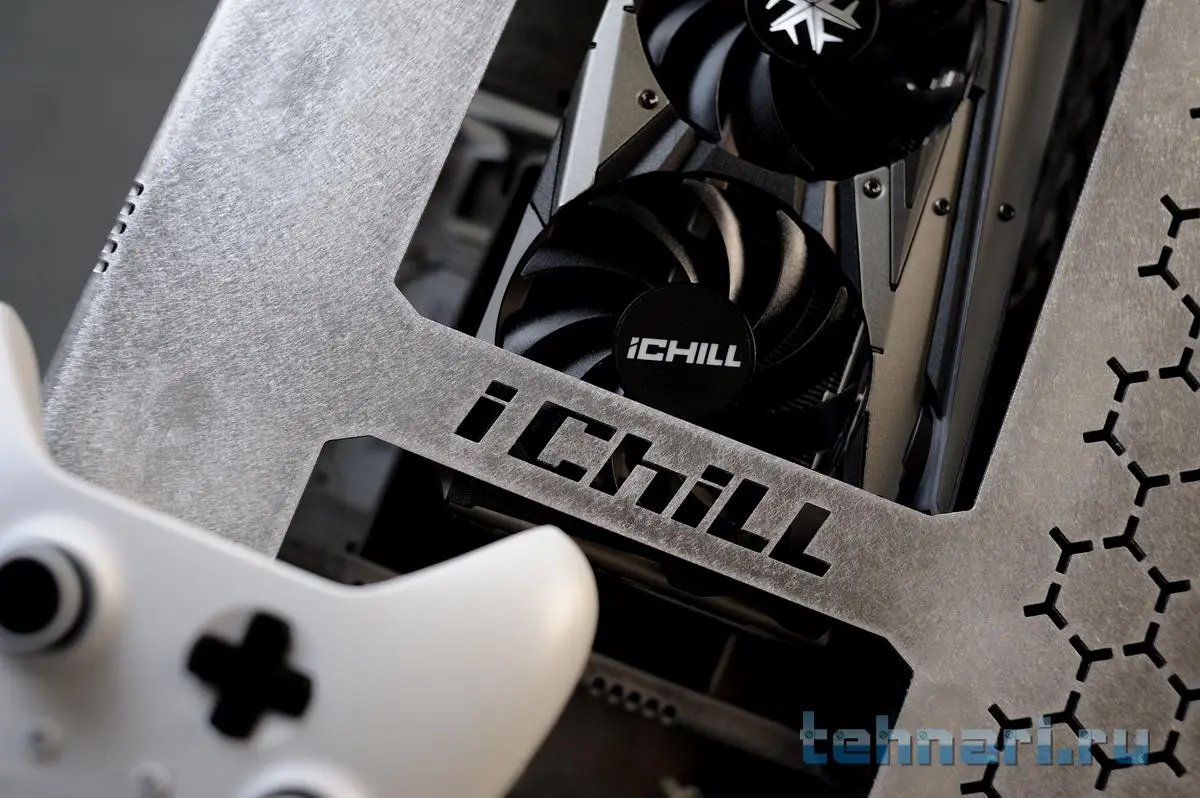

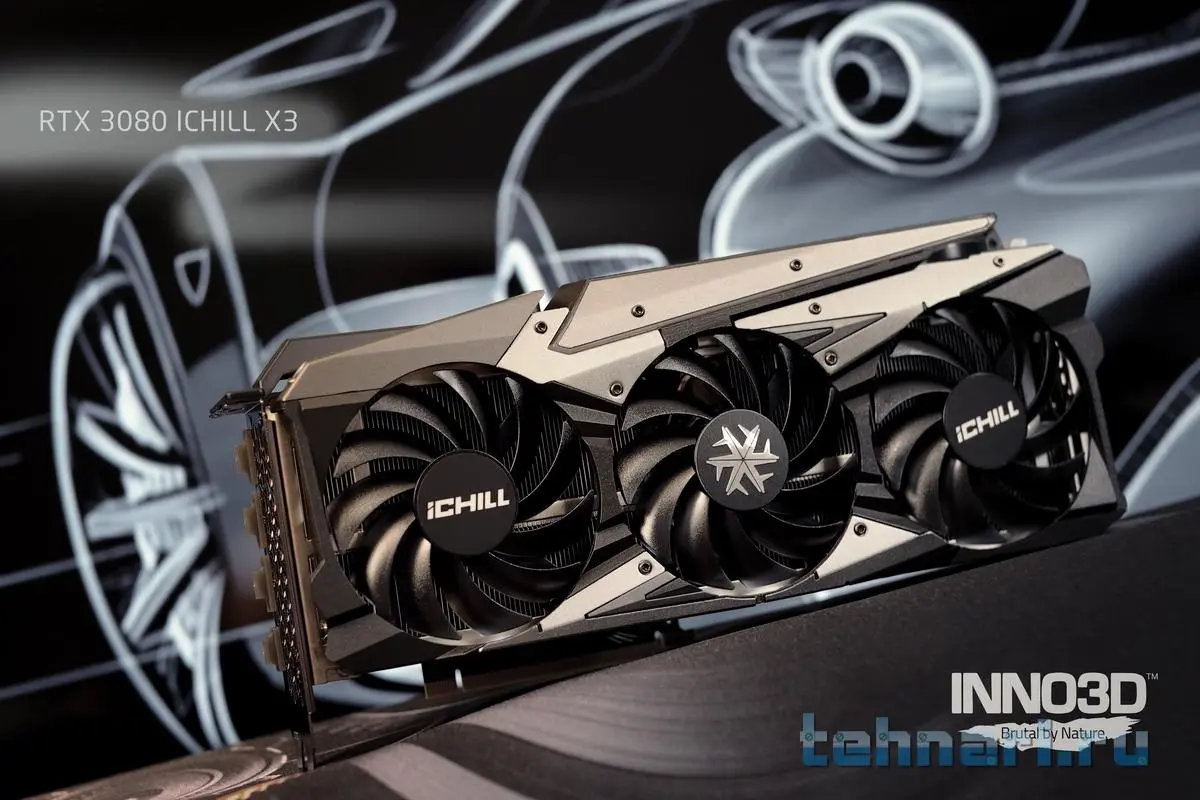

Самая дорогая комплектующая в сборке – это видеокарта INNO3D GeForce RTX 3080 iChill X3 (LHR). О такой я мог только мечтать! Видеокарта, которая может потянуть на ультра настройках графики все самые лучшие игры на данный момент! Более того, есть заводская модификация это видеокарты INNO3D RTX 3080 iChill FROSTBITE с блоком от Alphacool, который есть в продаже отдельно.

Каждый раз садясь за новый проект, я думаю, что смогу поиграть в кучу интересных игр, но за последние годы, единственная игра, которая меня действительно затянула и я её прошёл – это Horizon Zero Dawn. С каждым годом количество игр в которые хочется поиграть растёт, но времени на них по прежнему нет – слишком много дел).
Только сегодня обсуждали с другом - у него та же проблема - начинает игру, потом через продолжительное время возвращается к ней, когда появляется свободное время... И хоть заново начинай - не помнишь уже ни сюжета, ни геймплея))



[S.PiC]

А вот и фото оригинального водоблока от AlphaCool, которые ставятся производителем на эти карты))



[S.PiC]

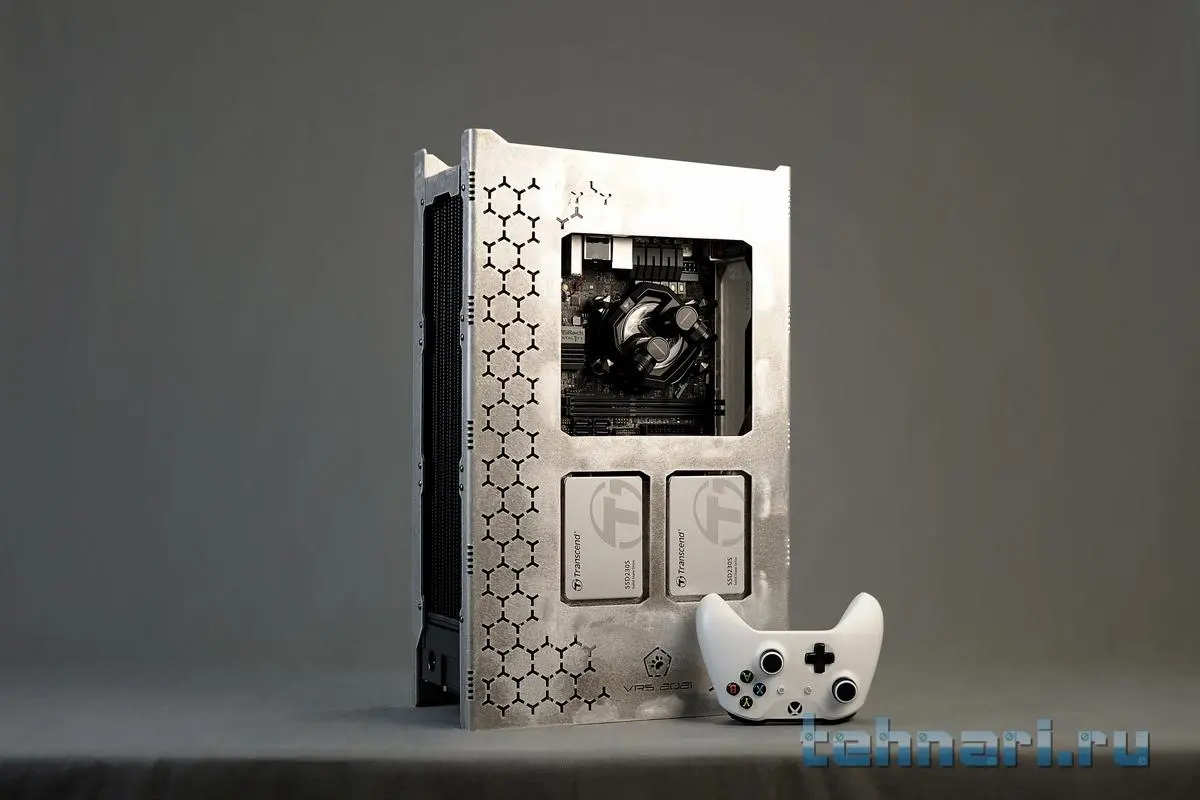

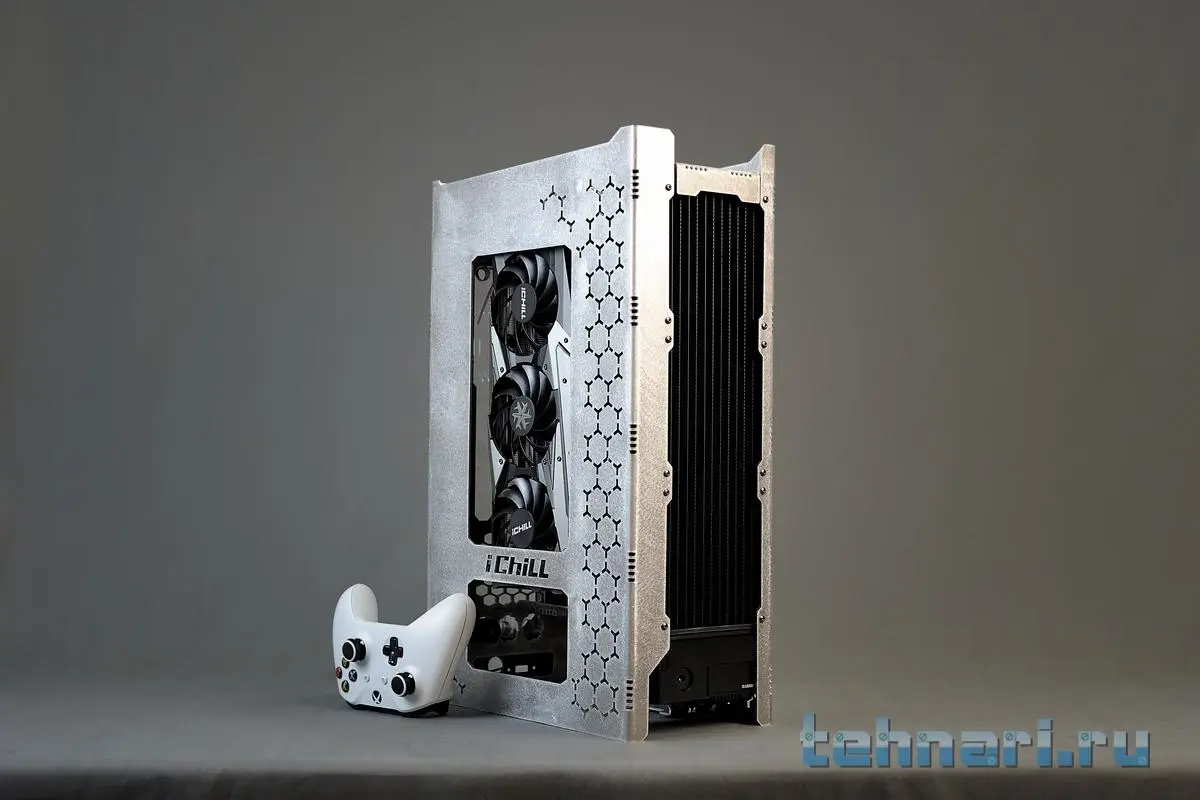

Но вернёмся к корпусу. Материал – знакомый мне алюминий 2мм толщиной, небольшой вес, простота обработки с одной стороны и сложность сварки с другой. Прототип был изготовлен достаточно быстро, хотя стоимость лазерной резки прототипа была достаточно высокой. После доработки я отправил новые чертежи на резку, где мне выкатили счёт за гранью разумного. Запрошенный расчёт стоимости я так и не получил и пришлось искать другую фирму для лазерной резки. Нет худа без добра – новые детали мне порезали с более высоким качеством, которые практически не нуждались в последующей обработке, да ещё и за цену почти в 3 раза меньше!! Так люди из-за жадности теряют клиентов…



[S.PiC]

Прототип сыграл свою роль – в последующем чертежи были переработаны под удобство сварки деталей. 2мм алюминий – достаточно тонкий и очень теплоёмкий, в некоторых местах приходилось крепить дополнительный радиатор, чтобы при сварке не прожечь края деталей. Гибкой занимался сам, к сожалению, имеющийся листогиб не имеет сегментных балок и накладывает ряд ограничений на изготовление. А вот со сваркой мне помог родственник и, хоть для него это был первый опыт такой работы, к сварке финального корпуса он уже набил руку)



[S.PiC]

Для зачистки сварных швов я использовал фрезер и дремель с 1 дюймовыми шлифовальными насадками – получилось очень аккуратно и швы можно разглядеть только под определённым углом.

К слову об инструменте: один из моих любимых - это фрезер Makita RT0700CX2 - если бы я вернулся в момент покупки этого фрезера, сохранив все свои знания - я бы купил его снова)



[S.PiC]

Год выдался тяжёлым, ограничения в связи с COVID19 и болезнями неоднократно срывал сроки. Сам два раза побывал на больничном, хотя много лет до этого ни разу не болел. Тому, что я оказывался на время дома в кровати была рада кошарка, которая лечила меня своим мурчанием.

Тем не менее, результат работы уже виден. Вырисовывается очень даже интересный проект!)



[S.PiC]

А вот и премьерное видео по проекту со всеми этапами работ! Приятного просмотра!





[Вячеслав Николаевич]

Грандиозность работы уже давно вызывает только положительные эмоции!
(обработка каждой соты дремелем - это "жесть". Неужели лазерная резка оставляет Такие подтёки, что надо и Шлифмашиной и дремелем снимать фаску? Это ацкий труд. Опишите подобный процесс по-подробнее. Это самодельщикам интереснее, нежели конечный результат.)
Добра в Новом году!



[S.PiC]

Грандиозность работы уже давно вызывает только положительные эмоции!
(обработка каждой соты дремелем - это "жесть". Неужели лазерная резка оставляет Такие подтёки, что надо и Шлифмашиной и дремелем снимать фаску? Это ацкий труд. Опишите подобный процесс по-подробнее. Это самодельщикам интереснее, нежели конечный результат.)
Добра в Новом году!

Всё очень сильно зависит от станка на котором режется металл и от настроек реза. В одной фирме заказывал резку предыдущего проекта - думал сэкономить время на поездках, а они прямо рядом со мной были. В итоге несколько дней потом зачищал детали и больше к ним не обращался)

На данный момент нашёл фирму, где режут "достаточно хорошо", последующей обработки практически не требуется.

Очень помогла 1 дюймовая насадка под шлифовальные круги для бормашинок - даже не знаю как бы я промучался с зачисткой сварочных швов без неё.



[S.PiC]

Корпус после покраски порошковой эмалью.
Сборка комплектующих в нём не простое занятие - компактные размеры всегда усложняют сборку.

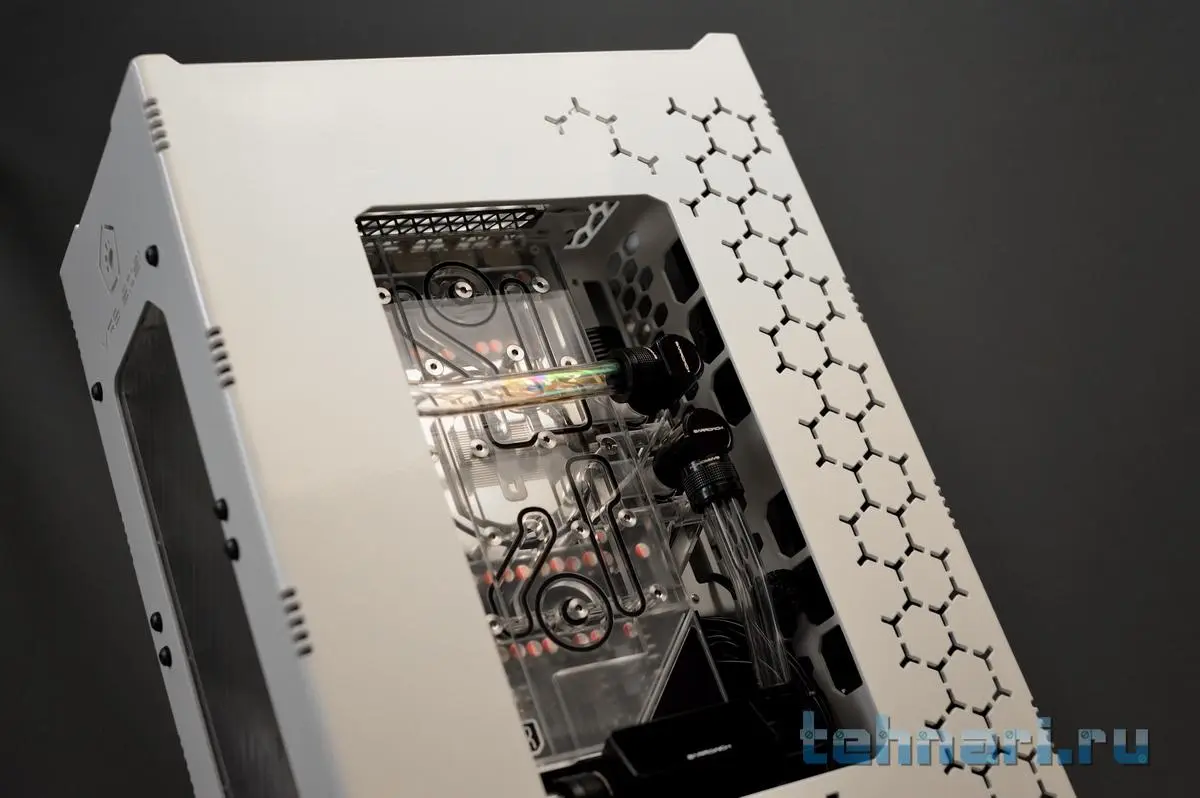

В сборке использовались жесткие PETG трубки Barrow 10x14mm и компрессионные фитинги Barrowch Wolverine series Anti shedding Fitting 14mm.



[S.PiC]

Подключенные провода сверху закрываются крышкой с перфорацией.



[S.PiC]

Под проект была куплена материнская плата ASUS ROG Strix X570-I Gaming. Процессор AMD Ryzen 7 PRO 3700 перекочевал с основного рабочего компьютера.
Водоблок на процессор Corsair Hydro X Series XC7 RGB - выигрыш за призовое место в конкурсах от bit-tech.net
Оперативная память закрывается специальной алюминиевой пластиной.



[S.PiC]

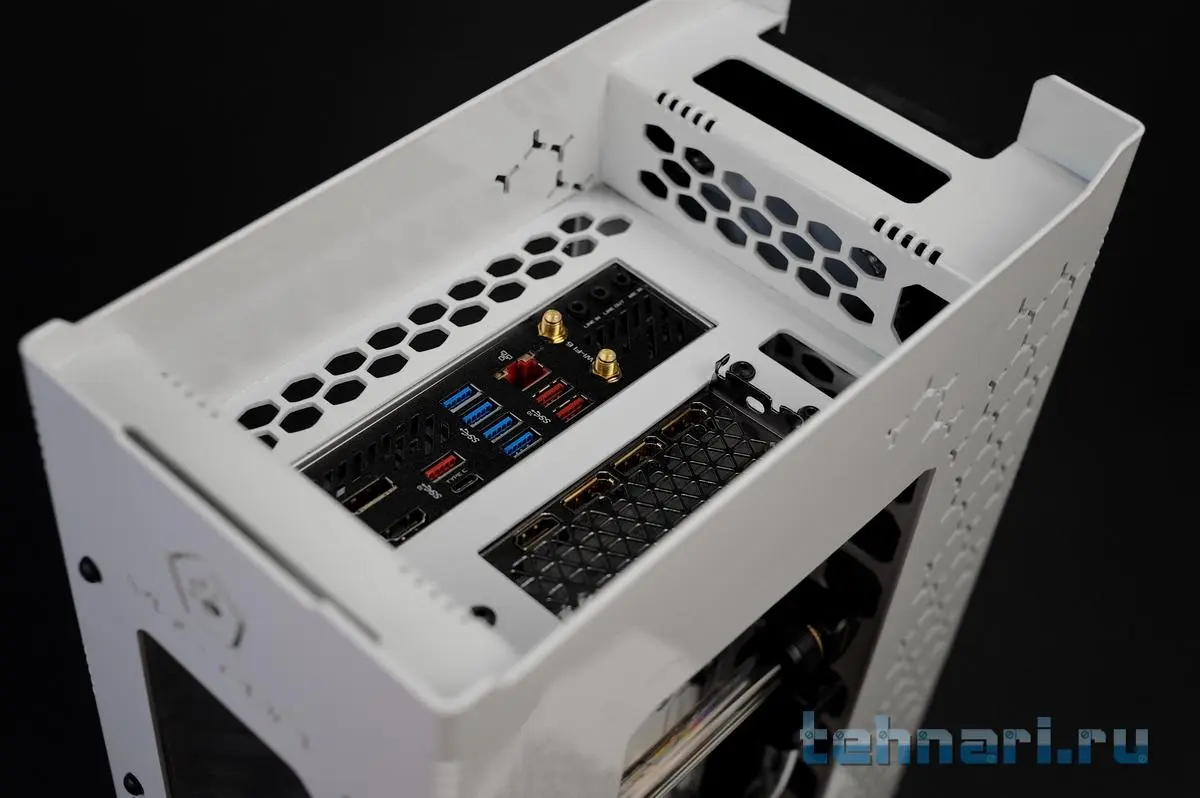

Все провода выводятся в нижнюю заднюю часть корпуса, под радиатором.



[S.PiC]

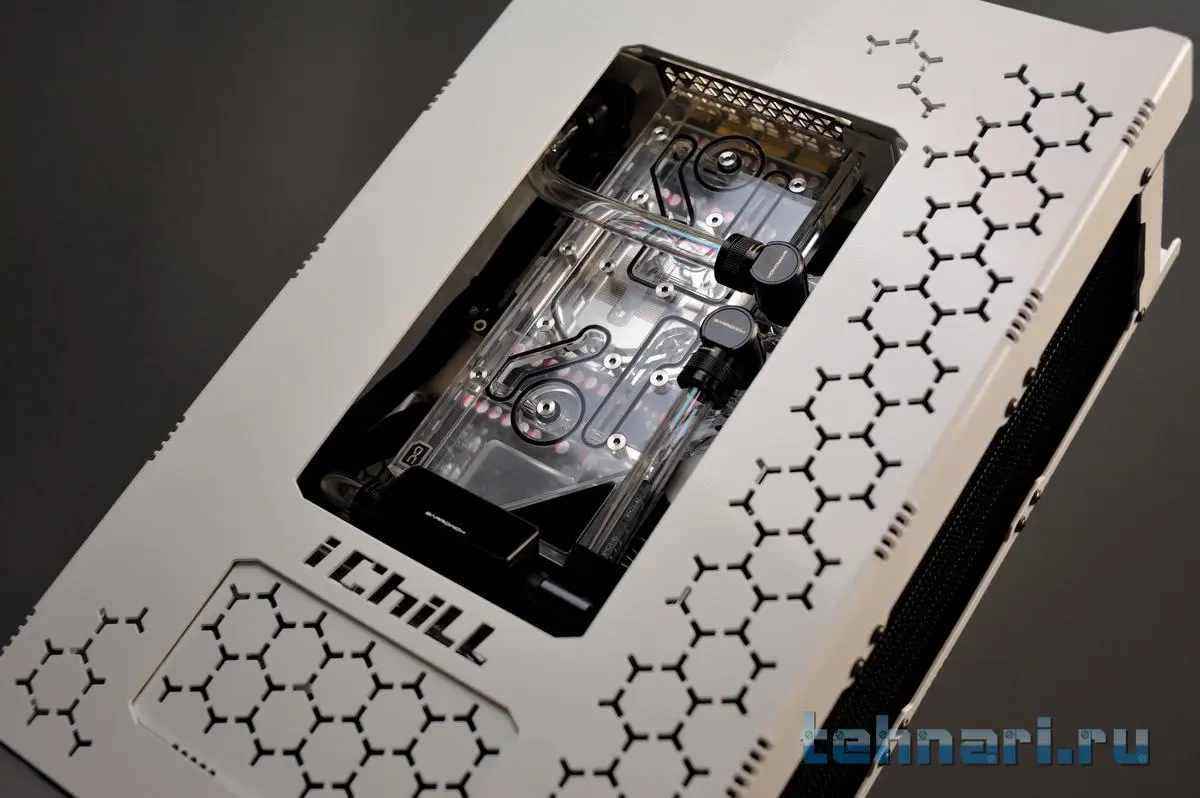

Водоблок видеокарты: Alphacool Eisblock Aurora Plexi GPX-N RTX 3090/3080, такой устанавливается на видеокарты серии ICHILL FROSTBITE с завода.



[S.PiC]

Снизу расположен приточный вентилятор для дополнительного охлаждения бекплейта видеокарты, блока питания и материнской платы.
Резиновые ножки крепятся винтами м4 и выступают за габариты корпуса на 2мм - добавляют эффект левитации и защищают поверхность стола.



[S.PiC]

Фотографии для любителей черно-белых сборок. Скоро добавим цвета и подсветки!!)

P.S.: Всех с новым годом!



[S.PiC]

Добрый вечер!
Видео по окончательной сборке проекта VRS. Приятного просмотра!





[S.PiC]

Фотосессия

Доброго всем дня!

Фотосет проекта с залитой охлаждающей жидкостью:



[S.PiC]

Крупные планы

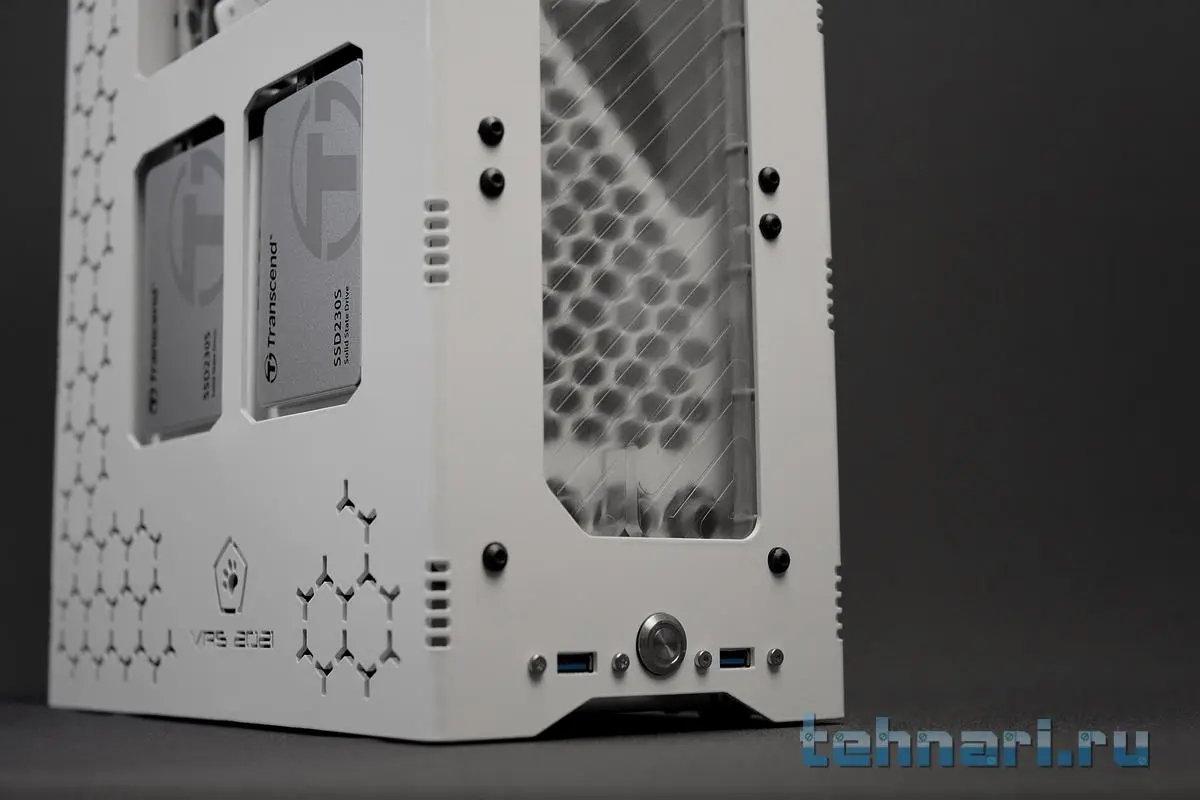

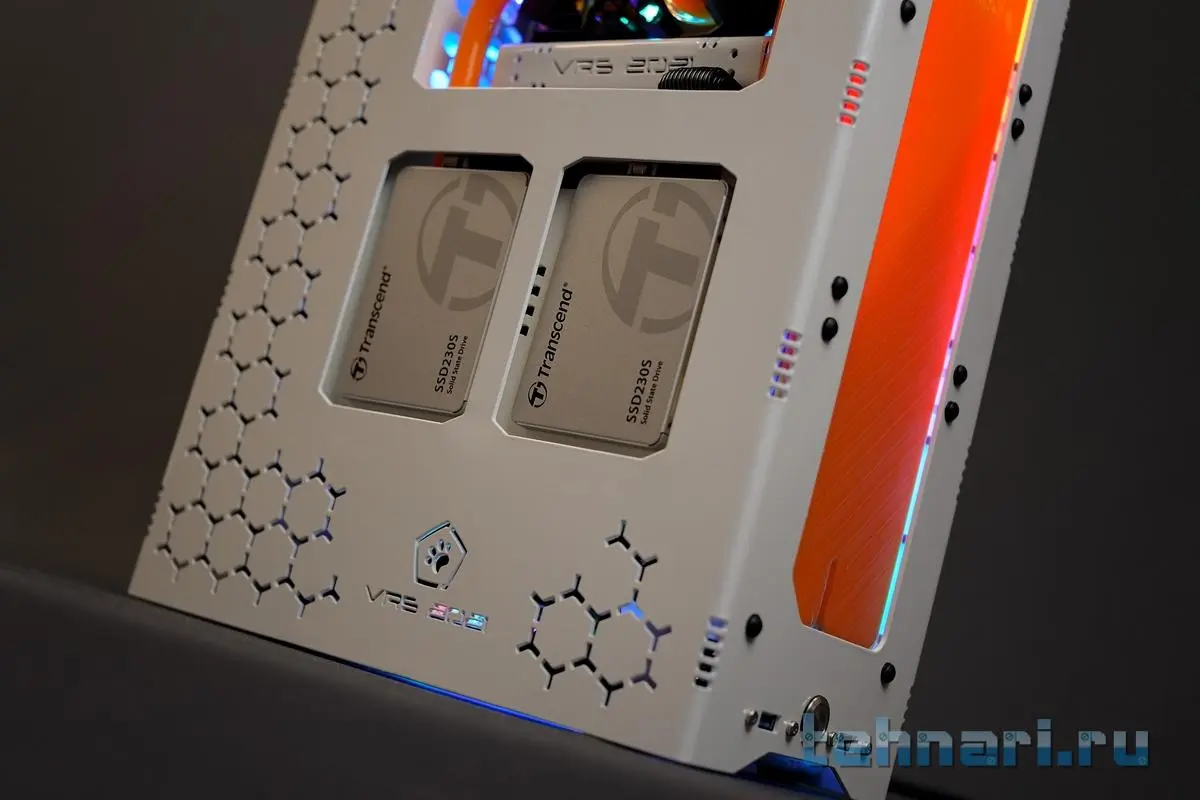

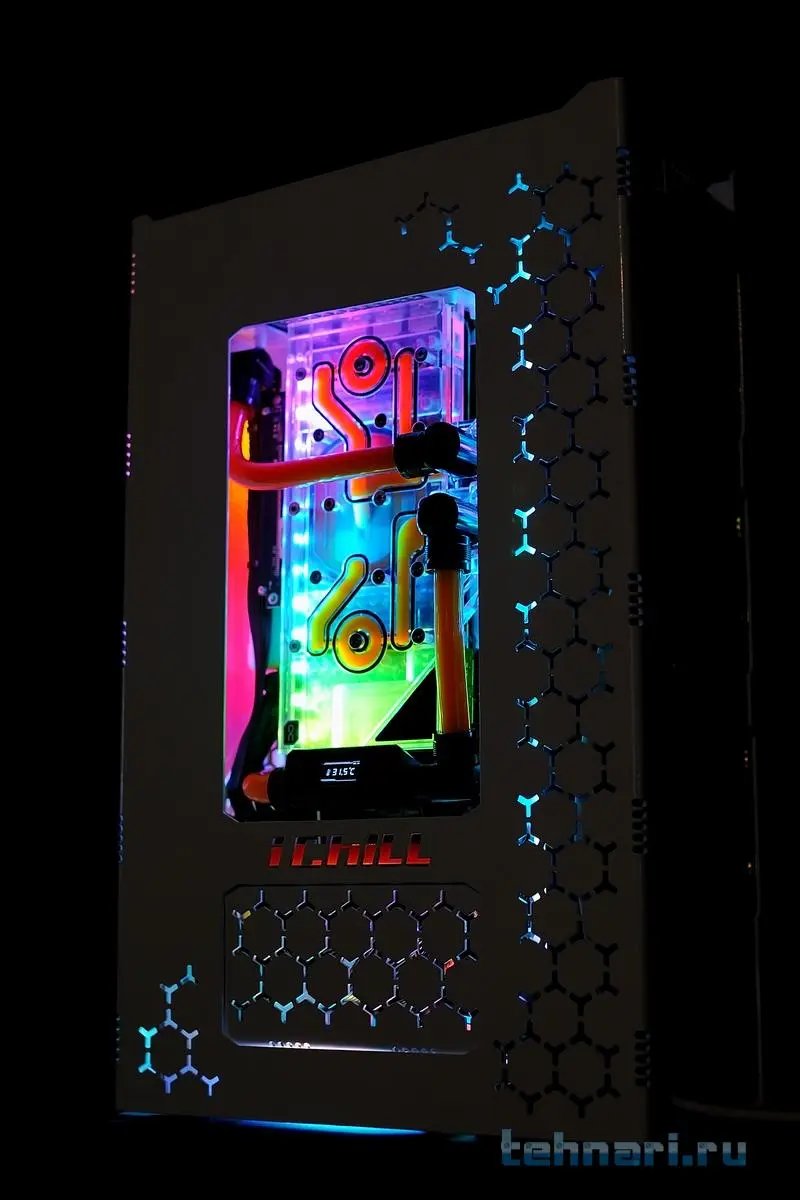

Вентиляционные соты и логотип подсвечиваются.

На оперативную память установлены радиаторы.

А сверху она закрывается специальной пластиной с названием проекта)
