Разъясните обозначение электродеталей на схемах

[ренат 2112]

Разъясните обозначение электродеталей на схемах

Объясните пожалуйста обозначение всех деталек.
Как на схемах рисуются резисторы,транзисторы,конденсаторы полярные безполярные,теристоры и прочее прочее,что означают буквы цифры.
Наверняка их много и всех долго перечислять.мне бы самые элементарные для начинающих,чтоб собрать простенькие усилки которые есть на этом форуме



[Игорь 16]

в нете есть обозначения...



[shrek=)]

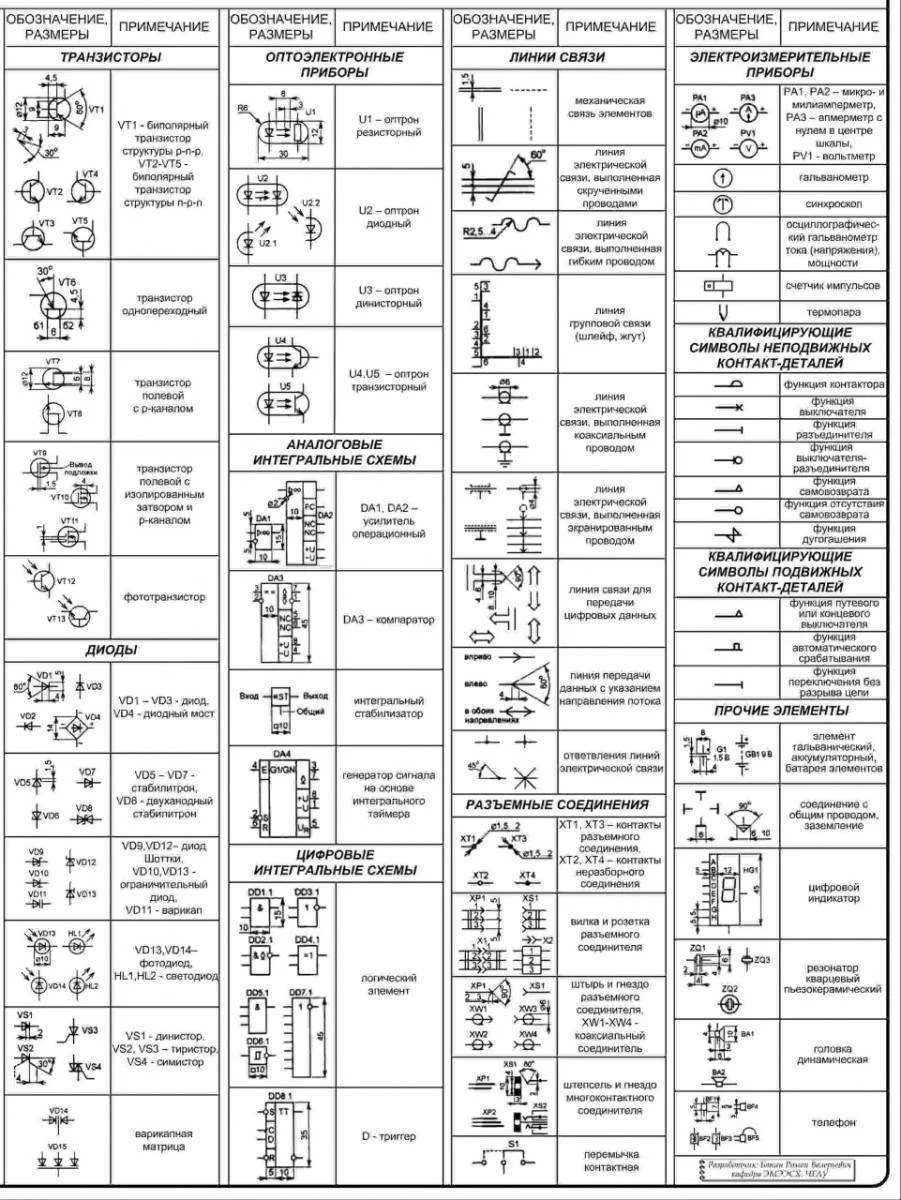

Вот одна довольно скромная часть.



[Валерий]

Резисторы

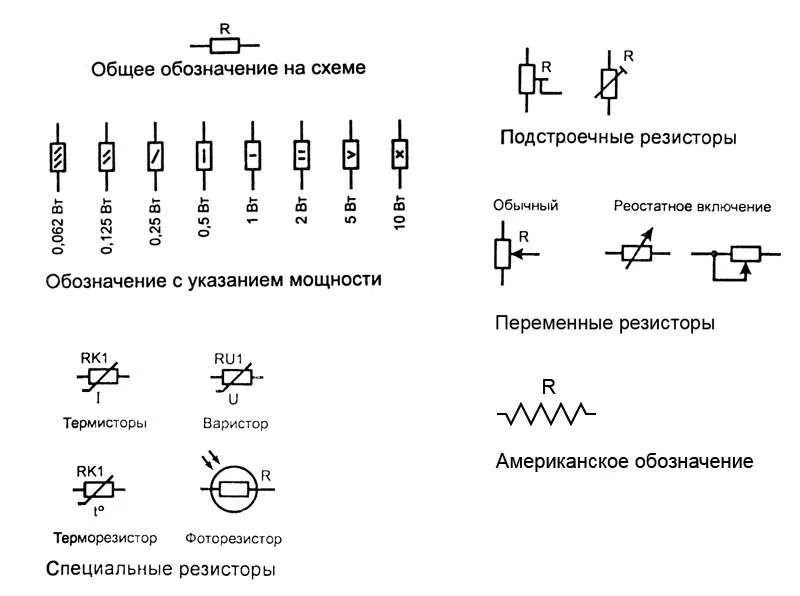

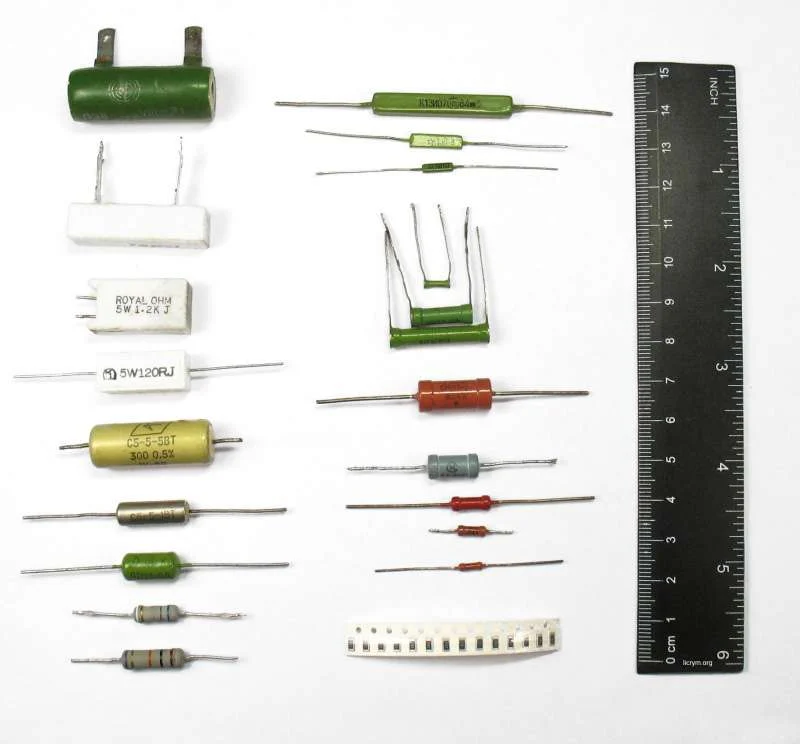

Левый столбик - проволочные резисторы. Правый столбик: верхние три - объемные угольные резисторы, ниже металлопленочные сопротивления. Внизу справа лента с ЧИП сопротивлениями.

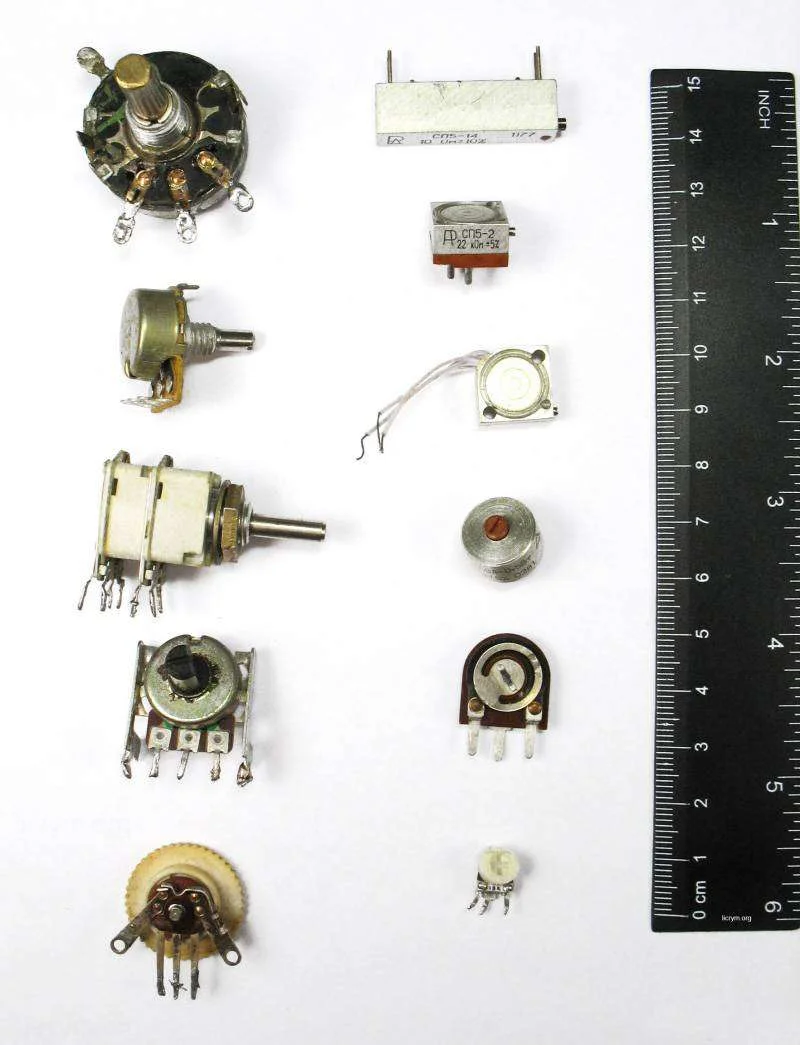

Переменные элементы предназначены для частого изменения своего значения, например ручка регулировки громкости. Подстроечные - для редкого и точного изменения, например калибровка линейности шкалы прибора.



Конденсаторы

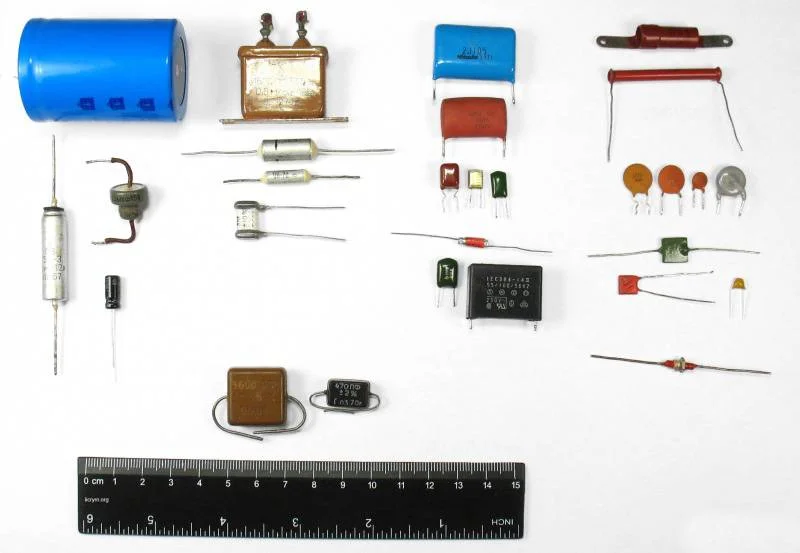

Левый столбик - электролитические конденсаторы. Второй столбик - металлобумажные. Внизу, над линейкой - слюдяные. Третий столбик - пленочные конденсаторы. Правый столбик - керамические конденсаторы. Внизу справа проходной конденсатор.

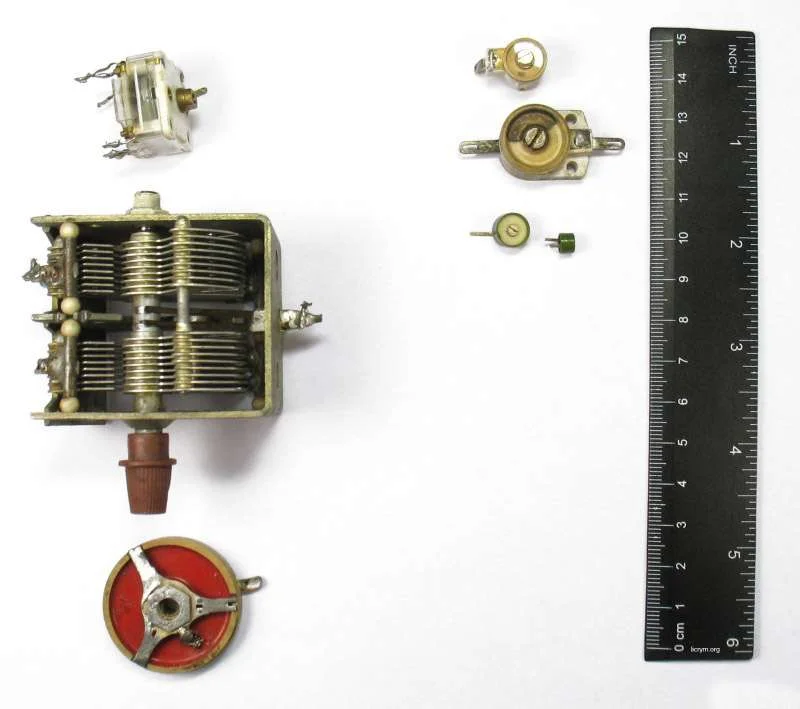

Переменные конденсаторы

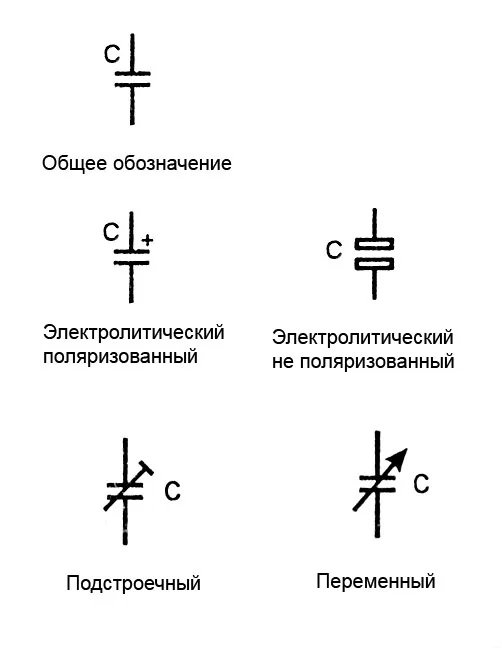

Обозначение на схеме

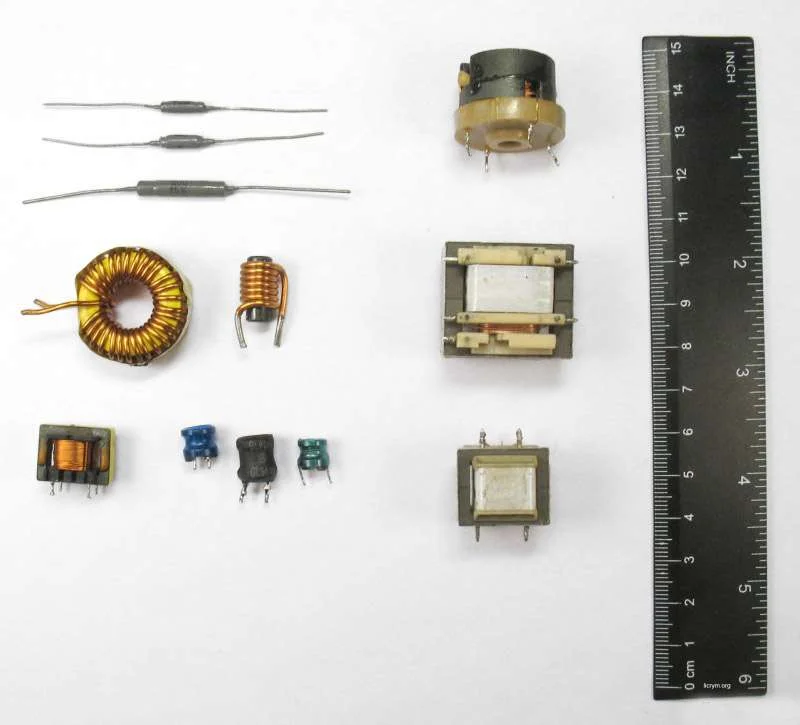

Трансформаторы и катушки индуктивности

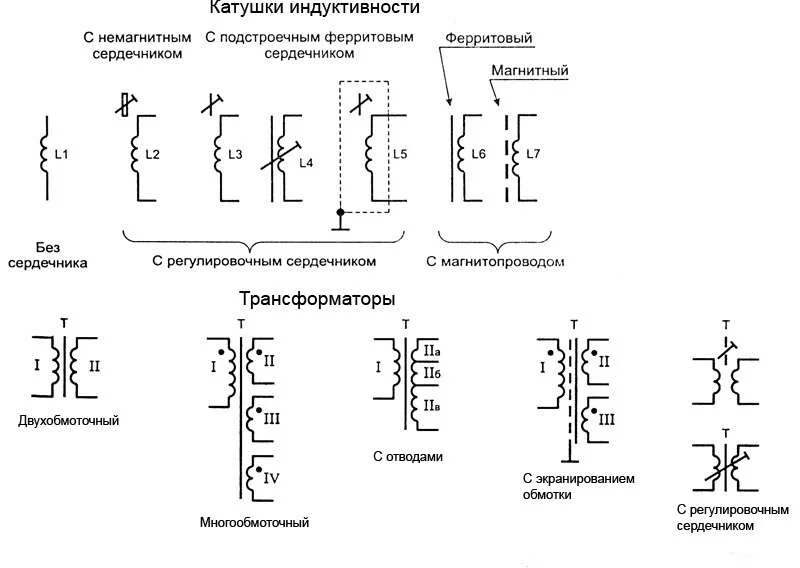

Обозначение на схеме

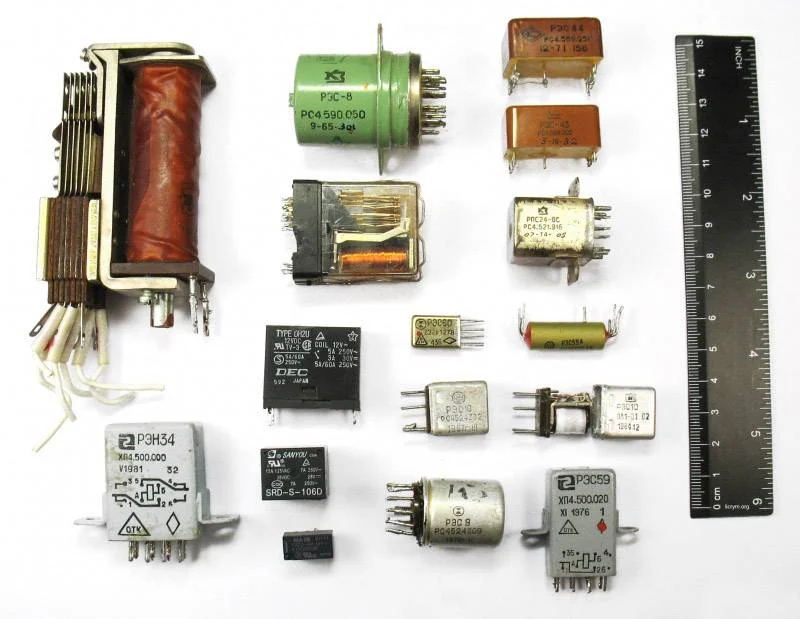

Реле

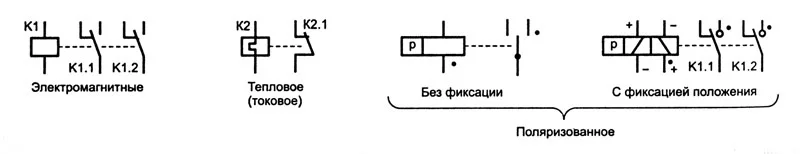

Обозначение на схеме



[Валерий]

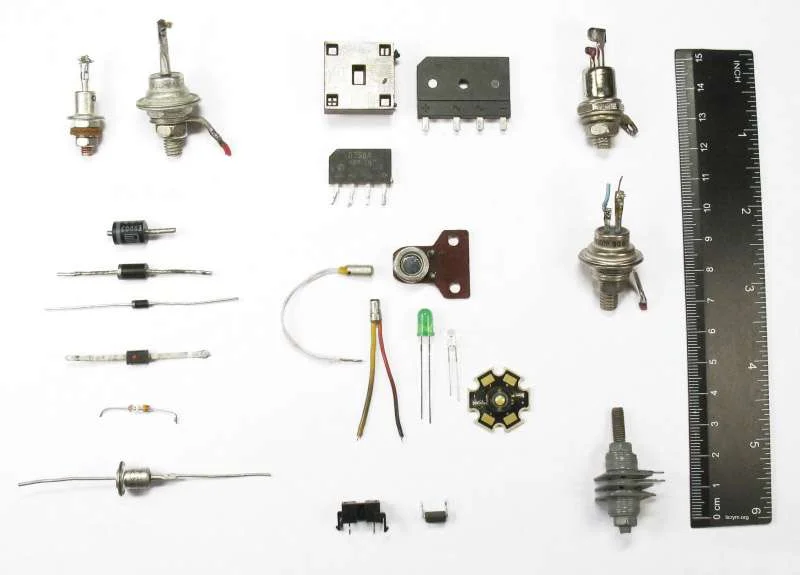

Диоды

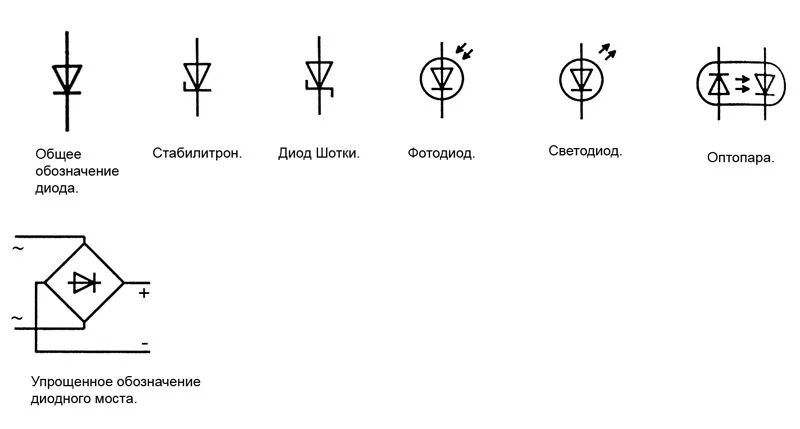

Обозначение на схеме

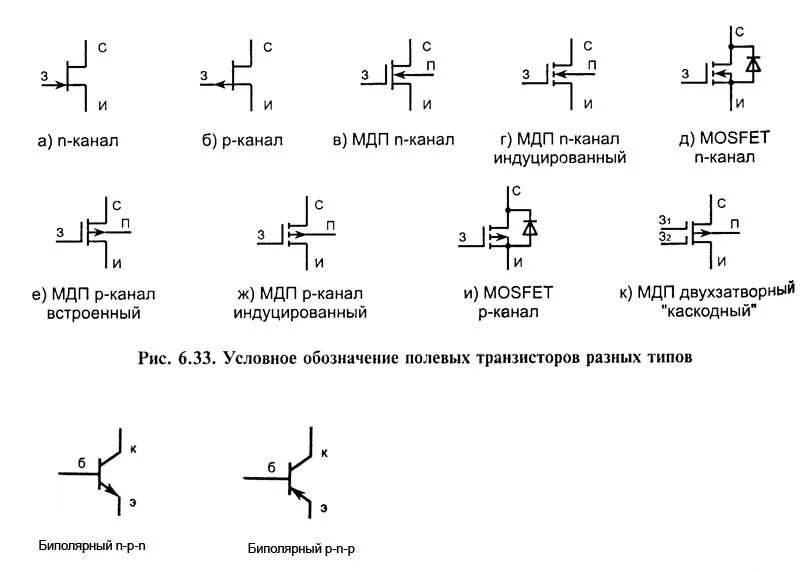

Транзисторы

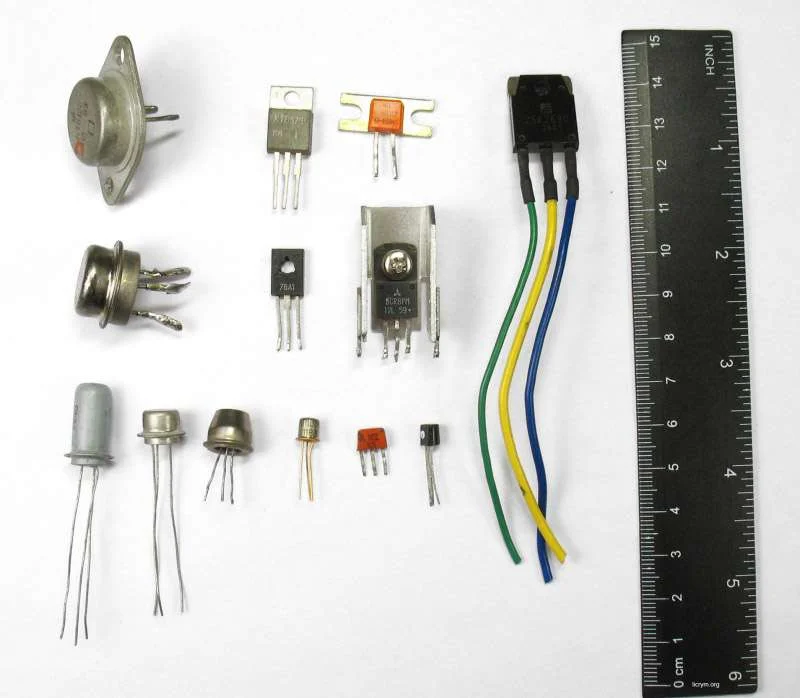

Обозначение на схеме

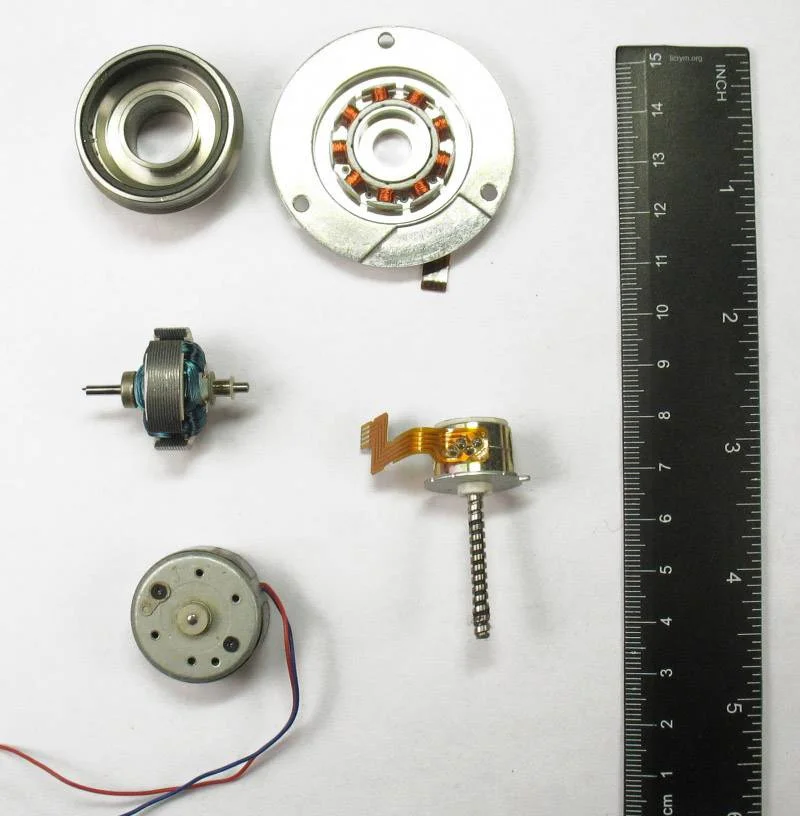

Электродвигатели

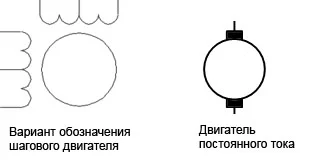

Обозначение на схеме

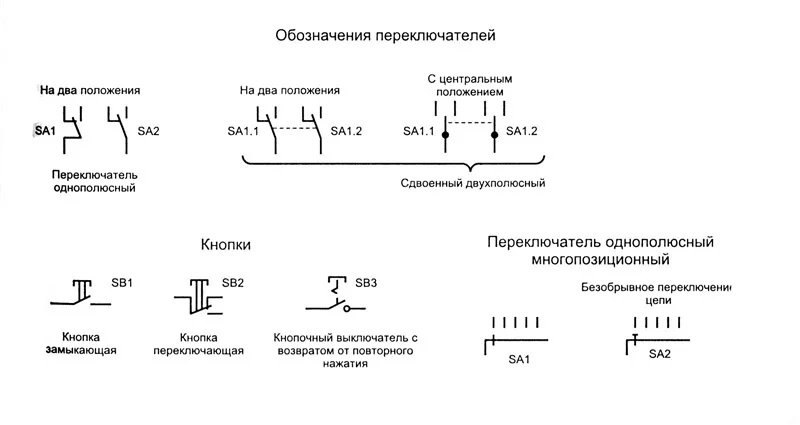

Кнопки

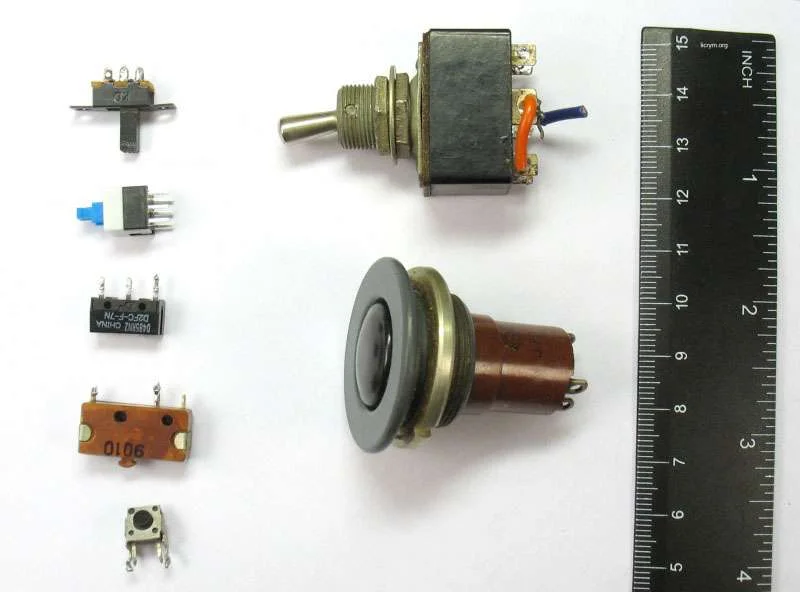

Обозначение на схеме



Кварц

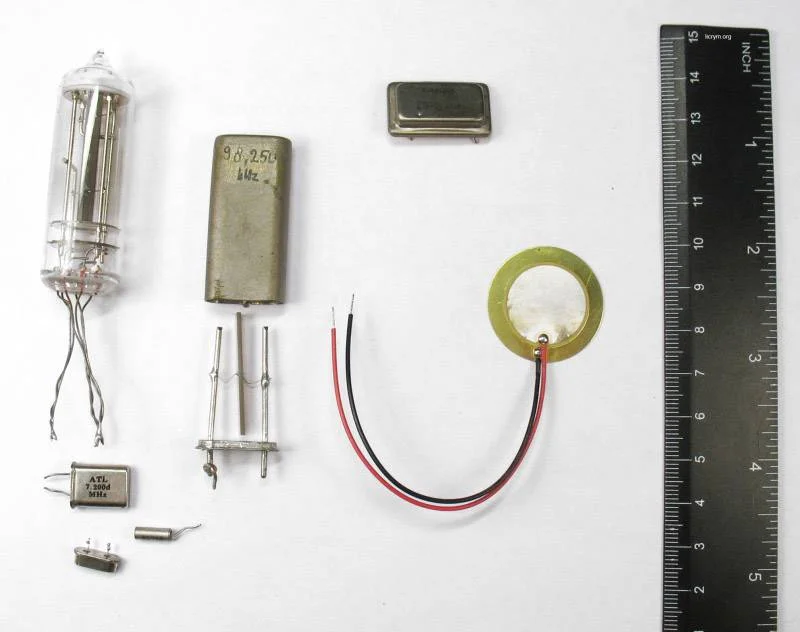

Обозначение на схеме



[Валерий]

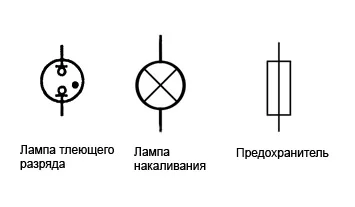

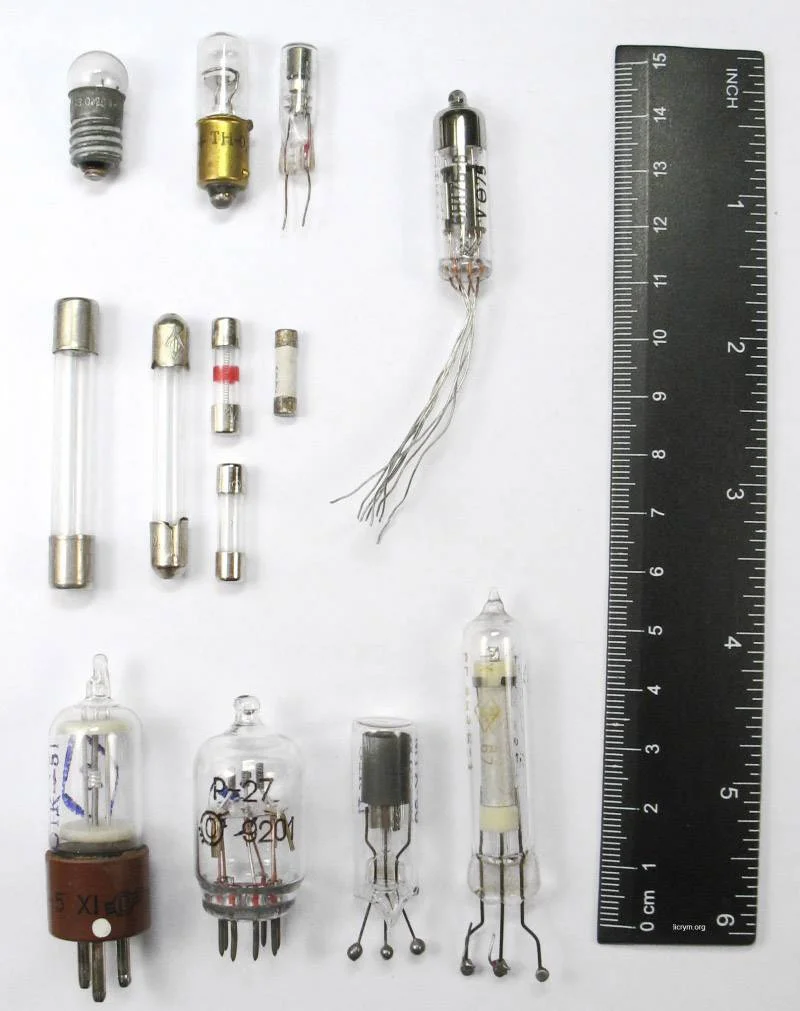

Лампы



Обозначение на схеме

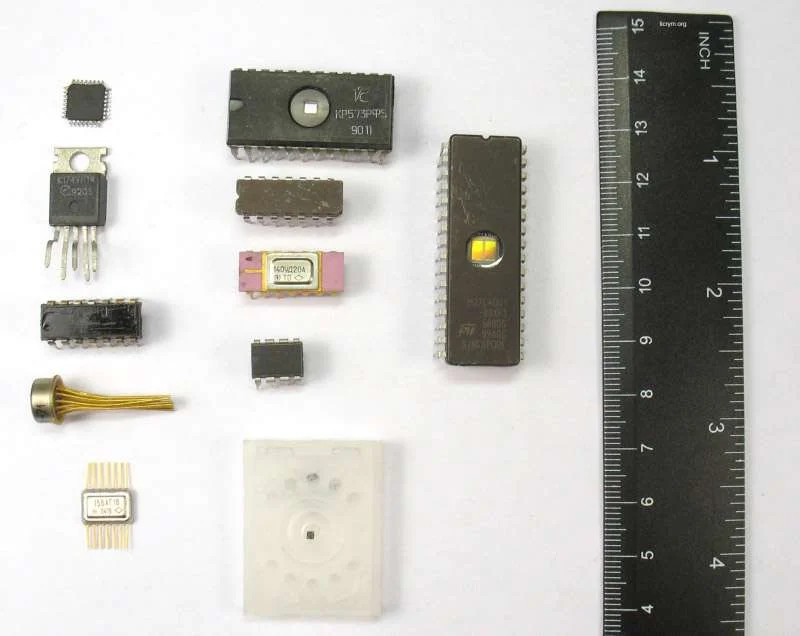

Микросхемы



Обозначение на схеме

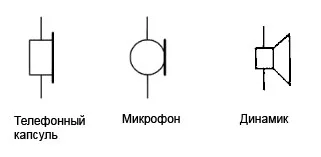

Динамики

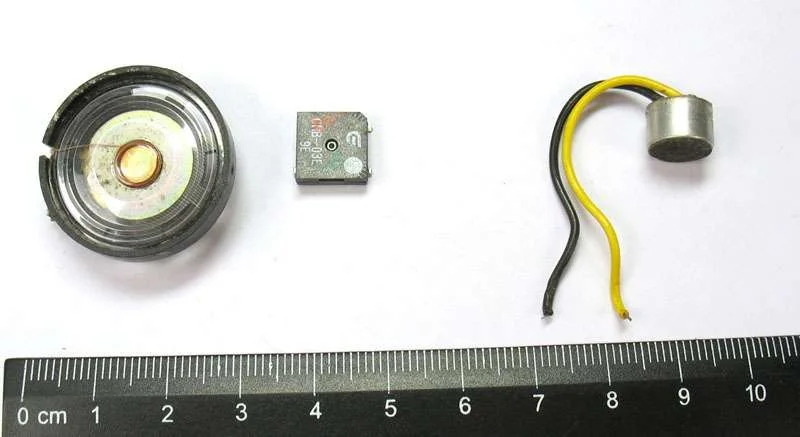

Обозначение на схеме



[ренат 2112]

вот спасибо,от души спасибо



[forest501]

СПАСИБО, Валерий

СПАСИБО, Валерий, за простой и конкретный,без намёков,вроде: в и-нете ищи(не все же такие грамотные) ;.Наглядно и доходчиво, Вы здорово помогли мне...



[СветLANa]

Более подробно об обозначениях на принципиальных схемах для начинающих, могу предложить скачать книжечку: Фролов В.В. - Язык радиосхем (1988) - легко находится в Интернете.
