Ричард Берд - адмирал двух полюсов

Прочитал в Интернете книгу Игоря Алексеевича Осовина " Схватка за Антарктиду" и меня заинтересовала тема об одном из участников событий -контр-адмирале ВМС США Ричарде Берде до такой степени, что решил собрать модели самолетов, на которых он совершил полеты над Северным и Южным полюсами. Но все по порядку, небольшая предварительная историческая справка о герое темы:
Ричард Ивлин Берд родился 25 октября 1888 г. в г.Винчестере (штат Вирджиния, США) в аристократической семье. Военную карьеру начал в элитном подразделении ВМС США, но в 1912 г., после окончания Военно-морской академии США, получив серьезную травму ноги, вынужден был оставить морскую службу. В годы Первой мировой войны, обучившись пилотированию, Ричард Берд летал на гидроплане.

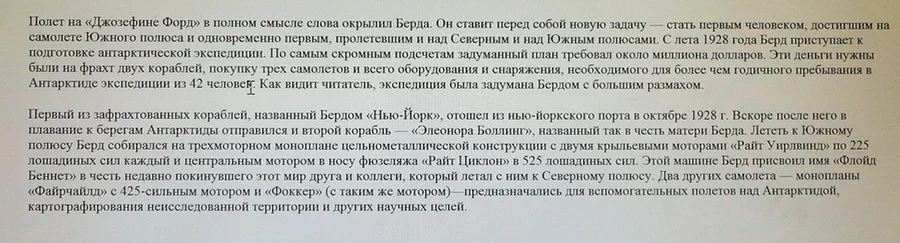

6 мая 1926 года вместе с Флойдом Беннетом на трехмоторном самолете "Fokker FVII-3M" стартовав со Шпицбергена, Ричард Берд пролетел над Северным полюсом, опередив "конкурентов" - норвежского полярного исследователя Руаля Амундсена, который вместе с американским миллионером Линкольном Эллсуортом и итальянским ученым Умберто Нобиле на дирижабле "Норвегия" в мае того же года совершили перелет по маршруту Шпицберген-Северный полюс-Аляска.
В 1928-1930 г.г. Ричард Берд осуществил первую экспедицию в Антарктику, в результате чего на шельфовом леднике Росса в 1929 году была основана первая длительно действующая станция США "Литтл Америка".
29 ноября 1929 г. Ричард Берд (в качестве штурмана)на трехмоторном самолете "Ford Tri-motor 4AT-B" рег. номер NX 4542 с тремя коллегами осуществил полет над Южным полюсом. Аэроплан, управляемый Бернтом Бальхеном, продержался в воздухе 19 часов.
В 1930 году американский Конгресс присвоил Ричарду Берду звание контр-адмирала ВМС США. Умер Ричард Берд в Бостоне 11 марта 1957 года, похоронен на Арлингтонском мемориальном кладбище.

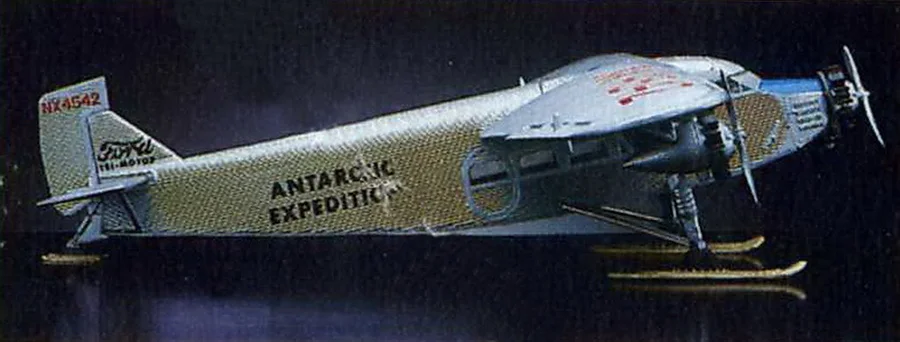

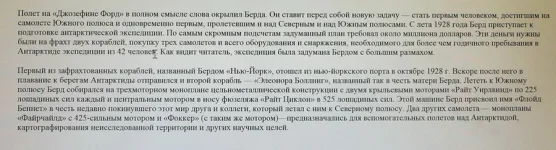

Тема выбрана, подбор информации в виде текстового материала и фото, китографии моделей осуществлен - за дело. Работу начну с модели самолета "Ford Tri-motor 4AT-B", на которой был осуществлен полет над Южным полюсом ( модель у меня есть в наличии), поскольку "Fokker F-VII 3 М" только заказан. Модель "Ford Tri-motor 4AT-B"была выпущена модельной фирмой MONOGRAM (США) в далеком 1956 году в М 1:77 и с тех пор неоднократно перепаковывалась фирмой REVELL к различным юбилейным датам (пластик в коробках один и тот-же, меняются только декали). Выпущенная позднее фирмой модель самолета в М 1:72 "Ford Tri-motor 5AT"- это уже несколько другой самолет, с совершенно отличными от предыдущего обводами остекления пилотской кабины, увеличенными размерами и пассажировместимостью, хотя и ее производители пытаются " впарить" покупателям, как модель самолета, летавшего над Южным полюсом, вкладывая в коробку соответствующие декали. На последних пяти фото показанЫ: самолет перед отправкой в экспедицию, процесс разгрузки с корабля на лед, освобождение самолета из снежного плена после полярной ночи, прогрев двигателей перед очередным полетом, экспозиция с самолетом в музее Форда.


Вложения

  • 1.2_новый размер.webp
    1.2_новый размер.webp
    60.6 KB · Просмотры: 84
  • 1.3 Форд-4АТ-         модель от MONOGRAM     M 1-77.webp
    1.3 Форд-4АТ- модель от MONOGRAM M 1-77.webp
    135.4 KB · Просмотры: 142
  • 1.4 Форд-4АТ      модель от MONOGRAM      M 1-77.webp
    1.4 Форд-4АТ модель от MONOGRAM M 1-77.webp
    64.9 KB · Просмотры: 128
  • 1.5 Форд-4АТ  модель от MONOGRAM  M1-77 в упаковке REVELL.webp
    1.5 Форд-4АТ модель от MONOGRAM M1-77 в упаковке REVELL.webp
    96 KB · Просмотры: 133
  • 1.6 .webp
    1.6 .webp
    53.5 KB · Просмотры: 134
  • 1.7.webp
    112.6 KB · Просмотры: 96
  • 1.8.webp
    43.9 KB · Просмотры: 100
  • 1.9.webp
    84.1 KB · Просмотры: 170

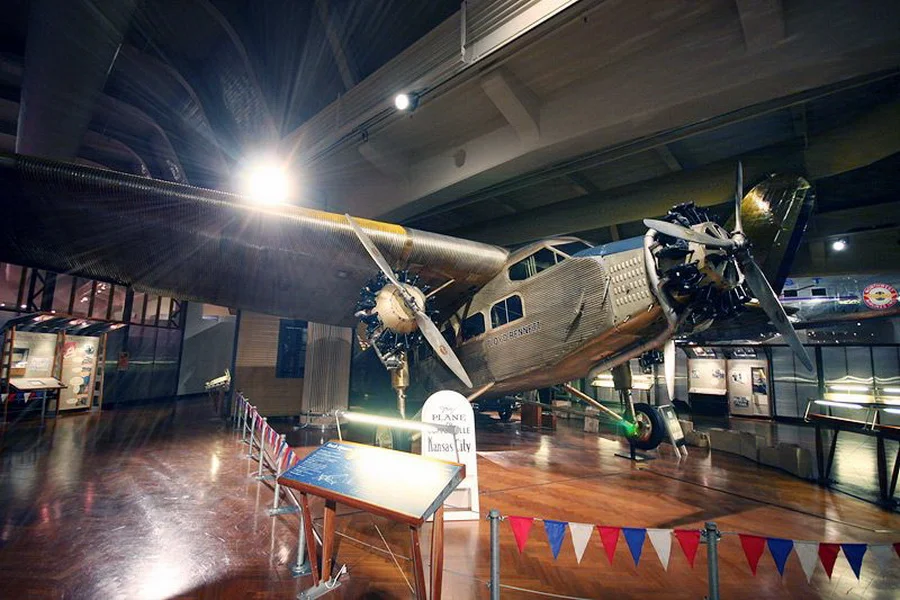

  • 1.10 Форд-4АТ из музея Генри Форда.webp
    1.10 Форд-4АТ из музея Генри Форда.webp
    98.5 KB · Просмотры: 130
  • 1.1_новый размер.webp
    1.1_новый размер.webp
    105 KB · Просмотры: 294

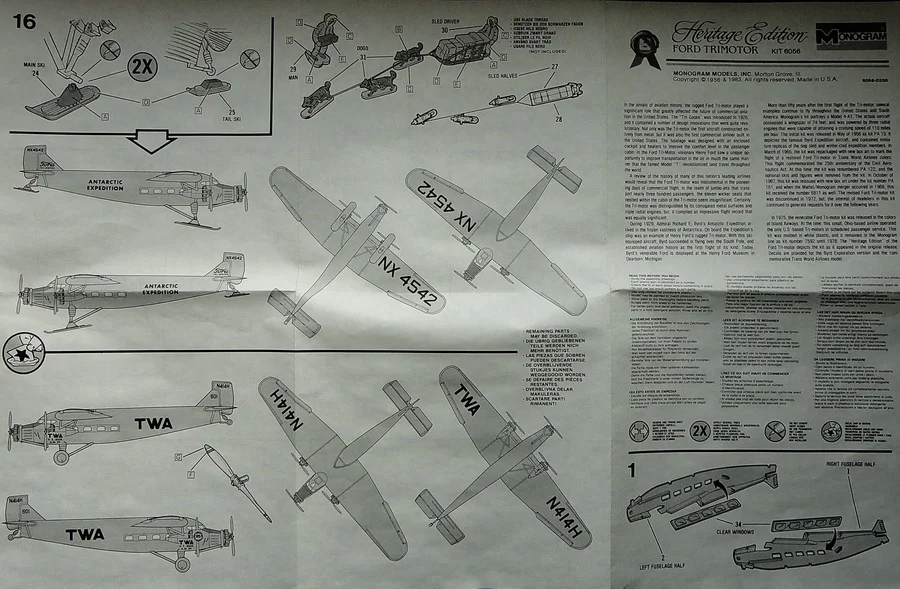

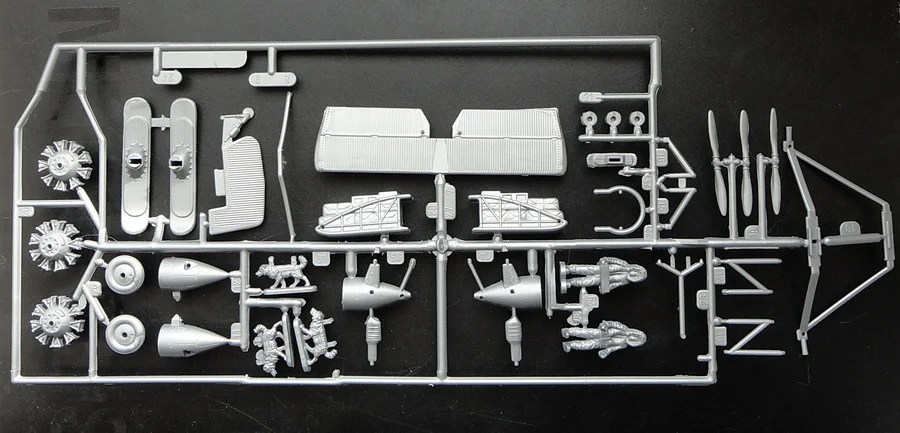

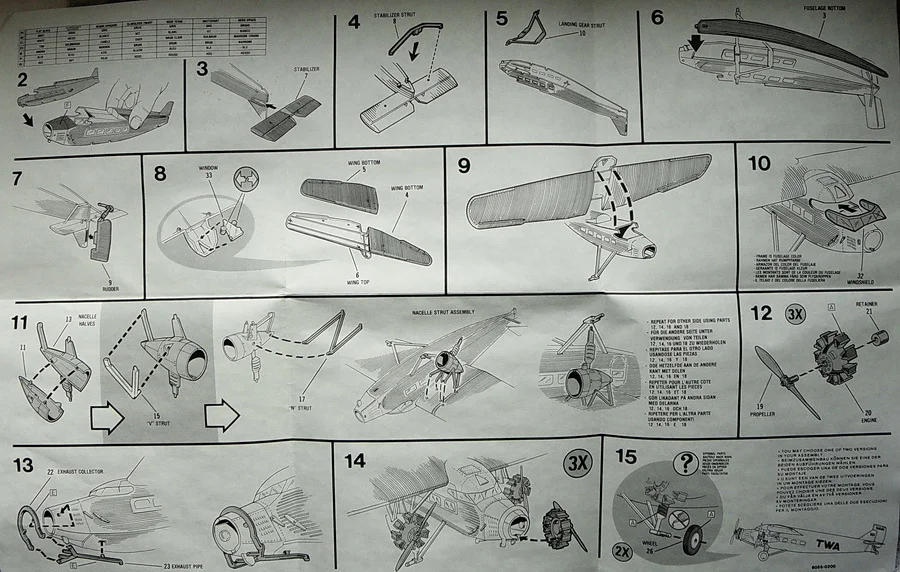

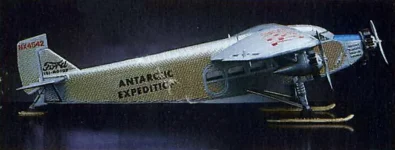

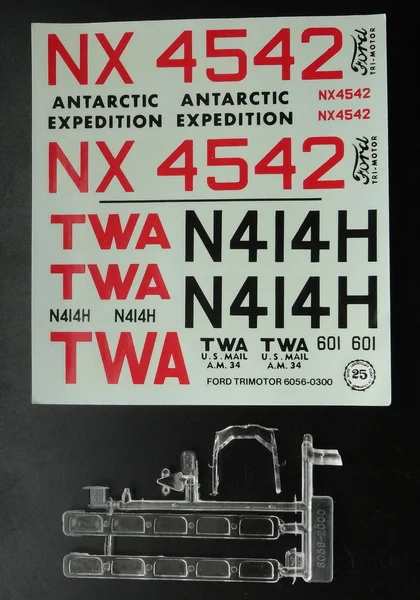

Для работы через интернет-магазин приобрел Монограммовскую модель самолета 1956 года выпуска. Модель выполнена в масштабе 1:77, до 72 масштаба выправлять ее я не буду, стану делать , как есть. Коробка из картона, украшена прекрасным снимком модели, несколько помятая, надо учитывать время ее изготовления. Фюзеляж самолета, состоящий из 3-х элементов дан отдельными деталями, остальные детали крыла, хвостового оперения, шасси, двигателей дан на двух рамках. Остекление дано отдельной рамкой, качество-неплохое. Кроме модели самолета в наборе присутствует собачья упряжка с груженными нартами и пара полярников. Инструкция четкая и понятная, без искусов. Размеры модели вкладываются в конструктивные размеры самолета, участвующего в экспедиции, в М 1:77. Литье аккуратное, присутствует небольшой облой, но это лего устранимое ножом и шкуркой явление. Внутреннее убранство кабины пилотов и грузовой кабины отсутствует напрочь. Декаль дается на два варианта самолета -полярный и пассажирский. Нас интересует первый вариант, а вот он выполнен не в соответствии с оригиналом. На бортовой надписи отсутствует имя руководителя экспедиции , должно быть - "BYRD ANTARCTIC EXPEDITION", а также отсутствуют бортовые надписи "Floid Bennett" - имя и фамилия пилота, с которым Берд летал на Северный полюс и именем которого был назван самолет "Ford Tri-motor". Придется что-то придумывать в части изготовления новых элементов декали.


Вложения

  • 2.3.webp
    35.7 KB · Просмотры: 73
  • 2.9.webp
    38.4 KB · Просмотры: 79
  • 2.8.webp
    68 KB · Просмотры: 71
  • 2.7.webp
    49.2 KB · Просмотры: 93
  • 2.6.webp
    65.9 KB · Просмотры: 108
  • 2.5.webp
    108.8 KB · Просмотры: 83
  • 2.4.webp
    106.6 KB · Просмотры: 103
  • 2.2.webp
    42 KB · Просмотры: 94
  • 2.1.webp
    135 KB · Просмотры: 89
Леня привет! Просто замечательный проект будет !... :)

Да уж постараюсь сделать на совесть...koresch

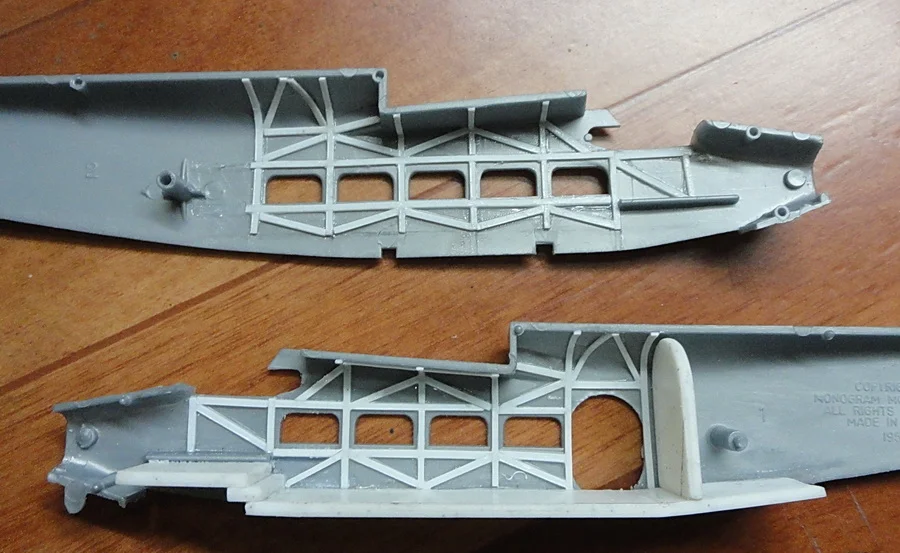

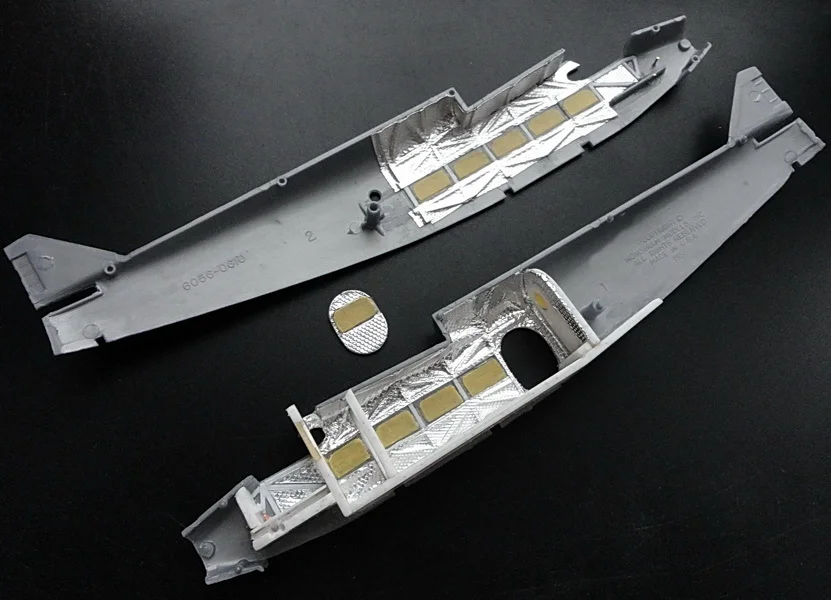

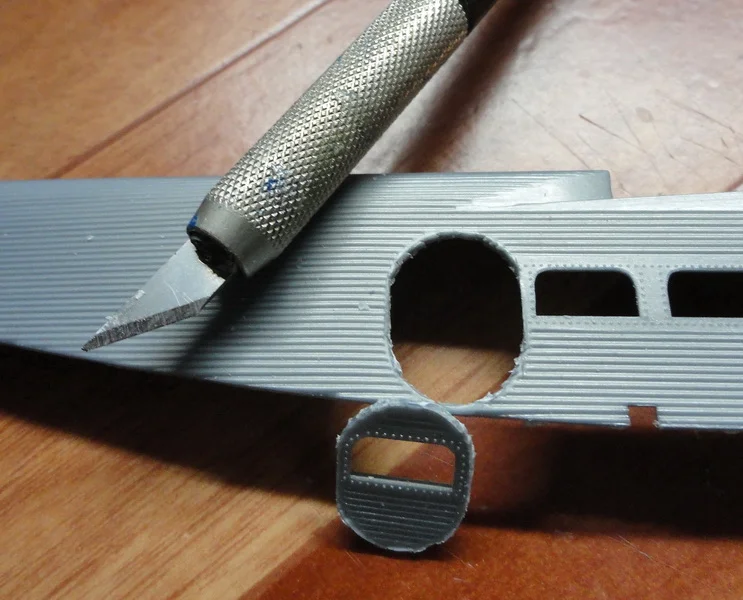

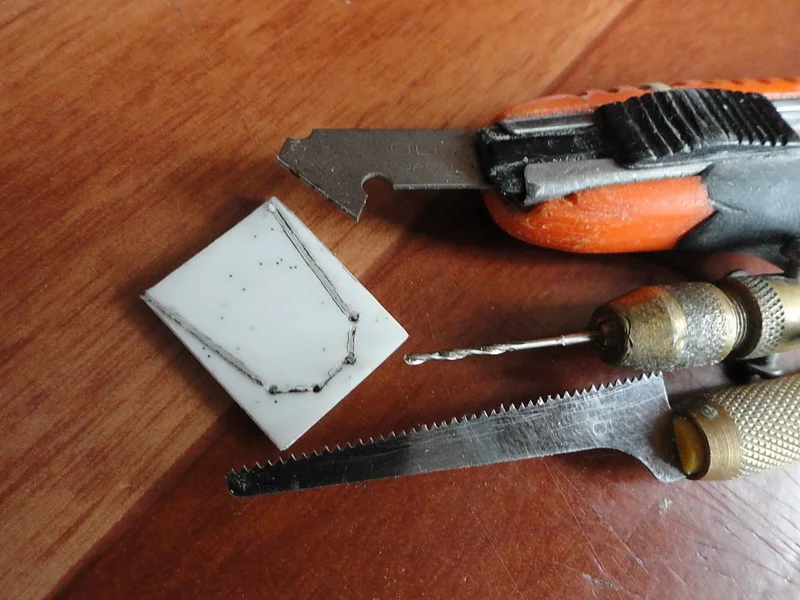

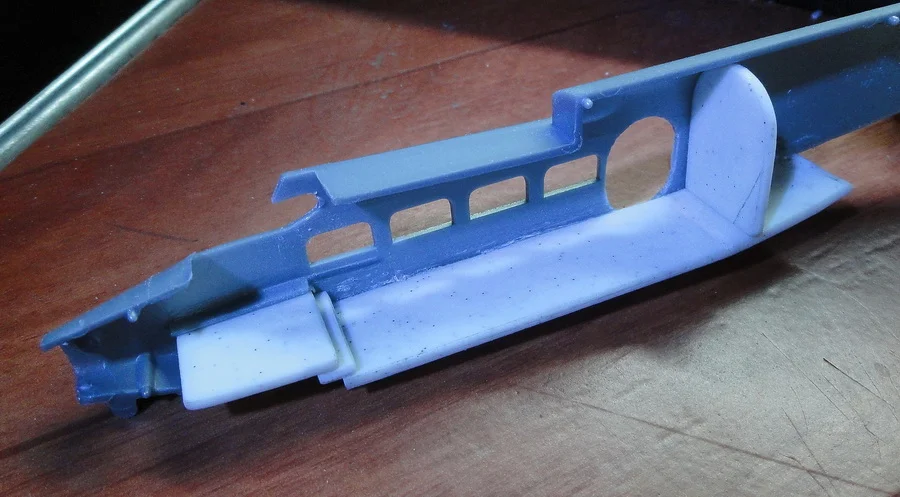

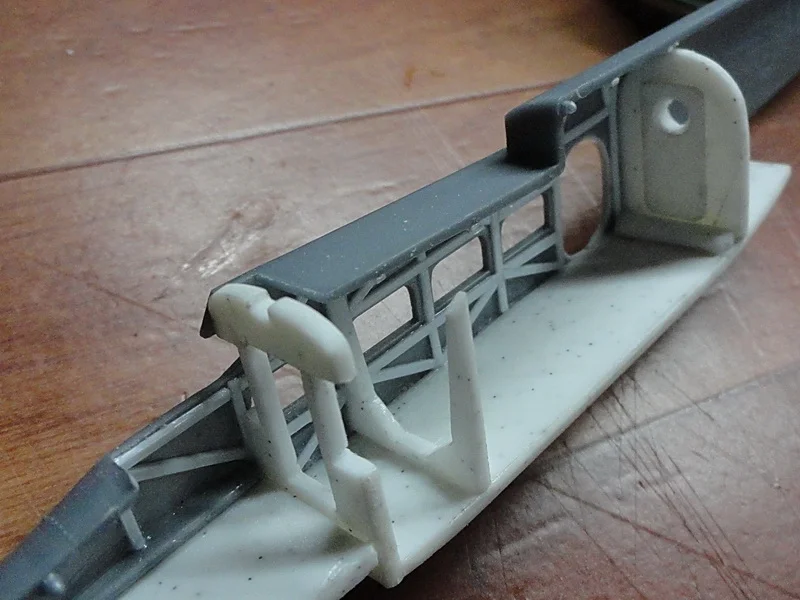

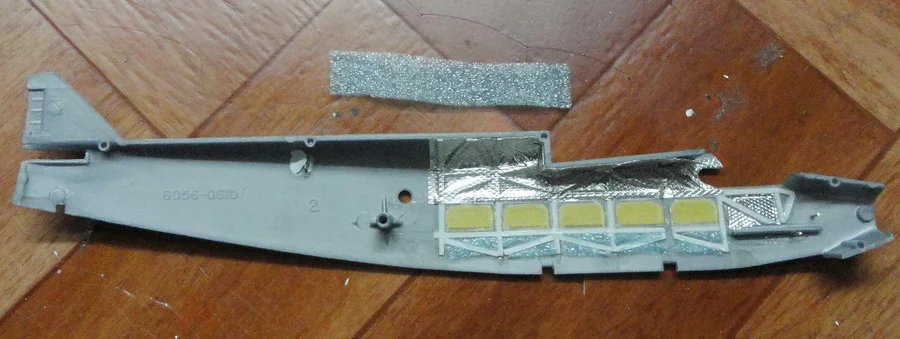

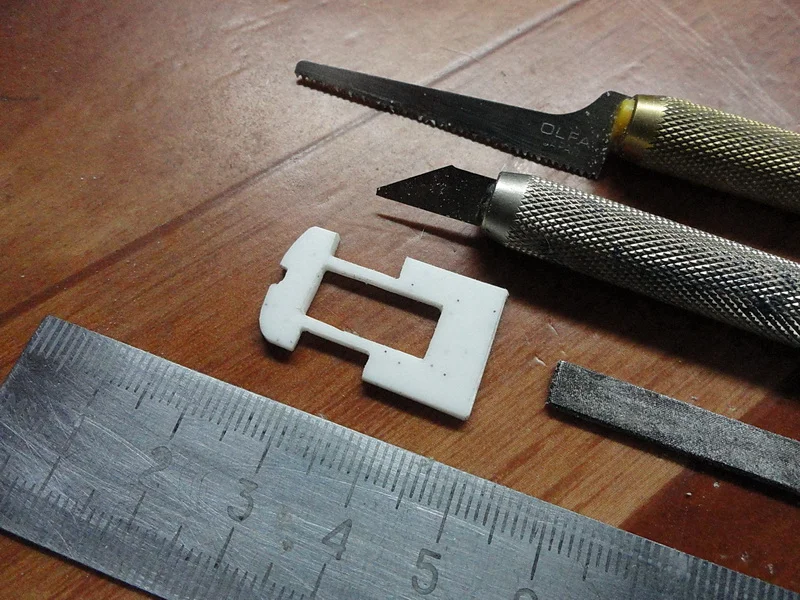

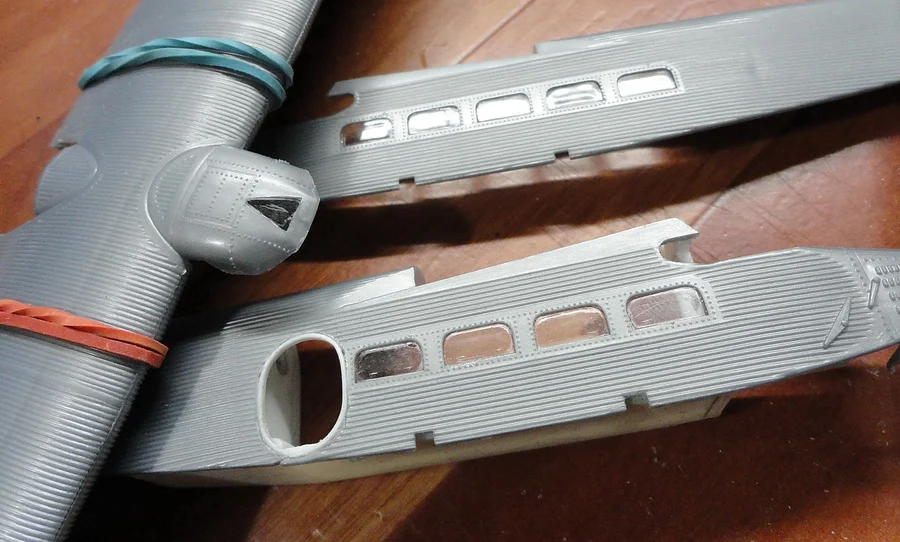

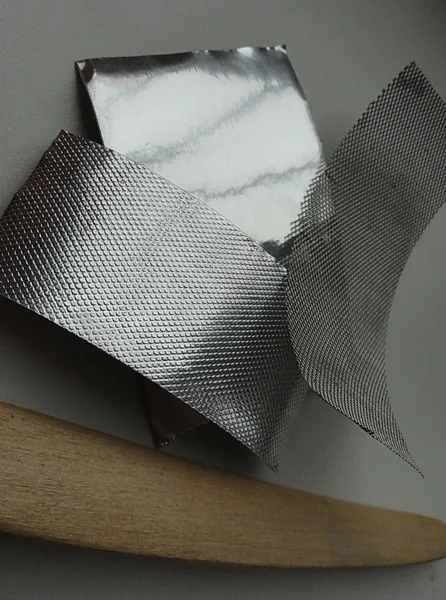

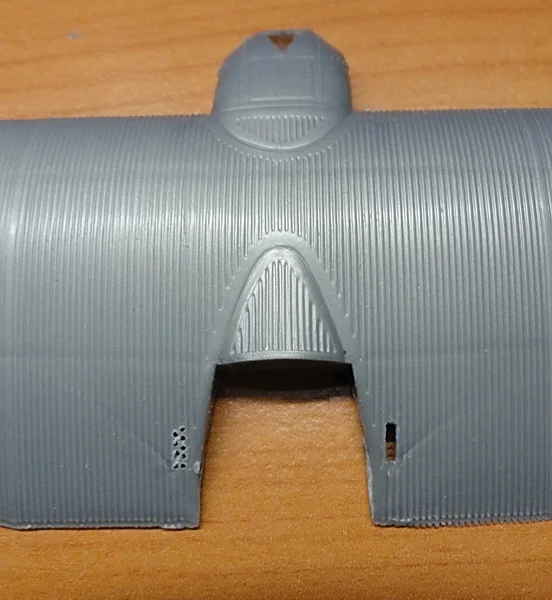

Начну с изготовления интерьера самолета, поскольку он вообще отсутствует в модели, а поскольку по задумке дверь в грузо-пассажирский салон самолета будет открытой,да и окна в нем не маленькие, то и начинять этот салон элементами декора просто необходимо. Для начала осторожно ножом вычленил из половинки фюзеляжа дверь и обработал образовавшийся проем надфилем. Затем вырезал из листового пластика пол и вклеил его в пассажирский салон и кабину пилотов.Здесь же вклеил заднюю стенку , отделяющую грузовой салон от хвостовой части самолета с кабиной туалета. Из сыростирола нарезал "лапши" и выклеил ею каркас планера самолета на обеих половинках отливок фюзеляжа. Изготовил две переборки, выделяющие кабину пилотов и пассажирские места радиста и фотографа экспедиции и вклеил их в фюзеляж. Полоской сыростирола оклеил проем вырезанной двери, устранив образовавшуюся при прорезке щель. При помощи металлической сетки от картриджа для очистки воды накатал на алюминиевую ленту-самоклейку рисунок стеганной ткани от утепляющего внутреннего покрытия фюзеляжа самолета.Проложив тонким поролоном пространство между ребрами каркаса, обклеил их лентой - самоклейкой с нанесенным рисунком. Вклеил прозрачные окна в половинки фюзеляжа и закрыл их скотчем "Тамия", подготовив внутренности фюзеляжа к покраске.


Вложения

  • 3.3.webp
    76.5 KB · Просмотры: 98
  • 3.10.webp
    57.5 KB · Просмотры: 89
  • 3.9.webp
    57.5 KB · Просмотры: 74
  • 3.8.webp
    57.5 KB · Просмотры: 104
  • 3.7.webp
    84.6 KB · Просмотры: 78
  • 3.5.webp
    117.4 KB · Просмотры: 89
  • 3.4.webp
    74.3 KB · Просмотры: 87
  • 3.1.webp
    56.4 KB · Просмотры: 77
  • 3.2.webp
    71.7 KB · Просмотры: 66
  • 3.6.webp
    57.9 KB · Просмотры: 99

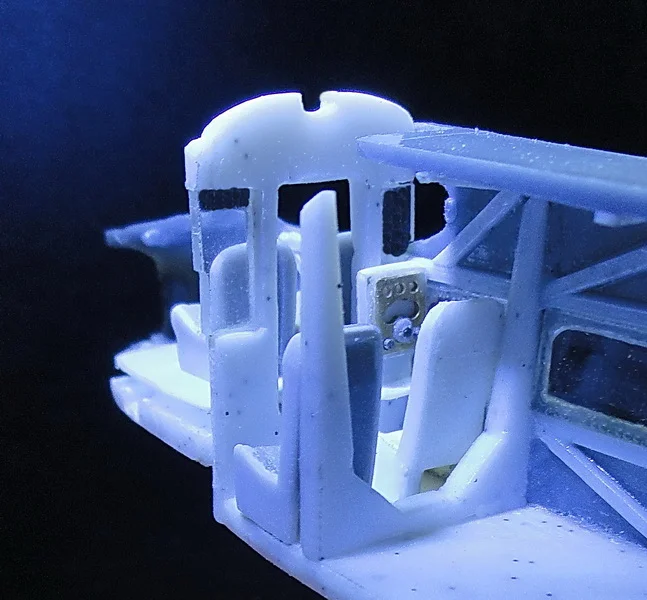

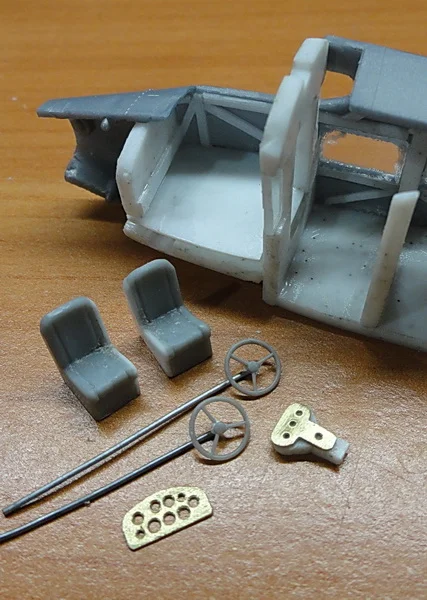

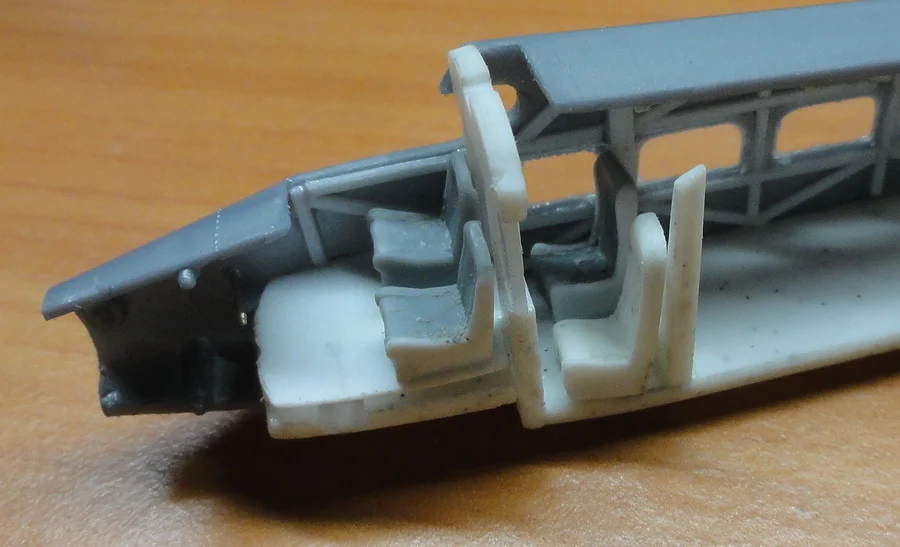

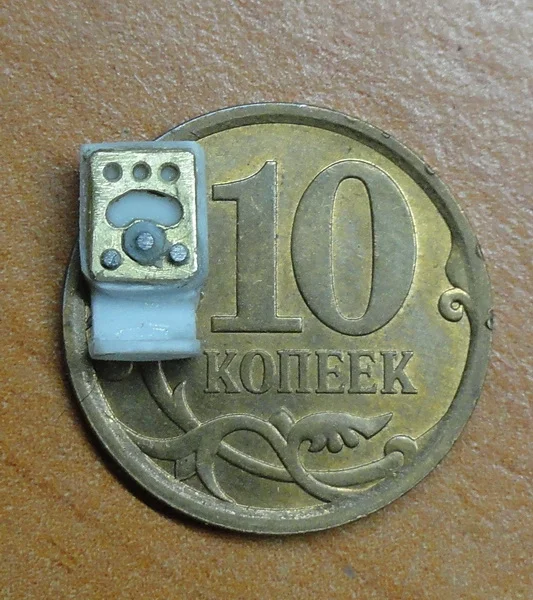

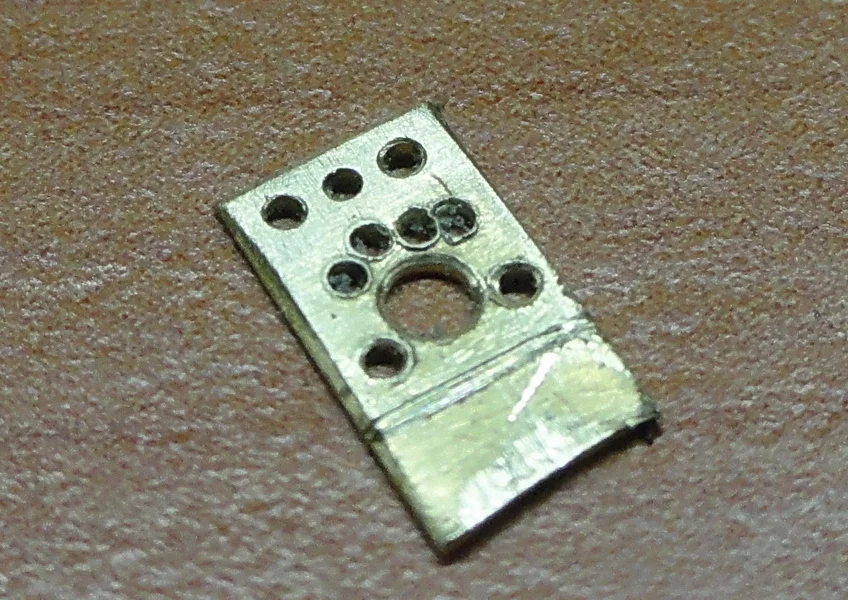

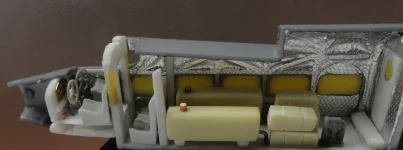

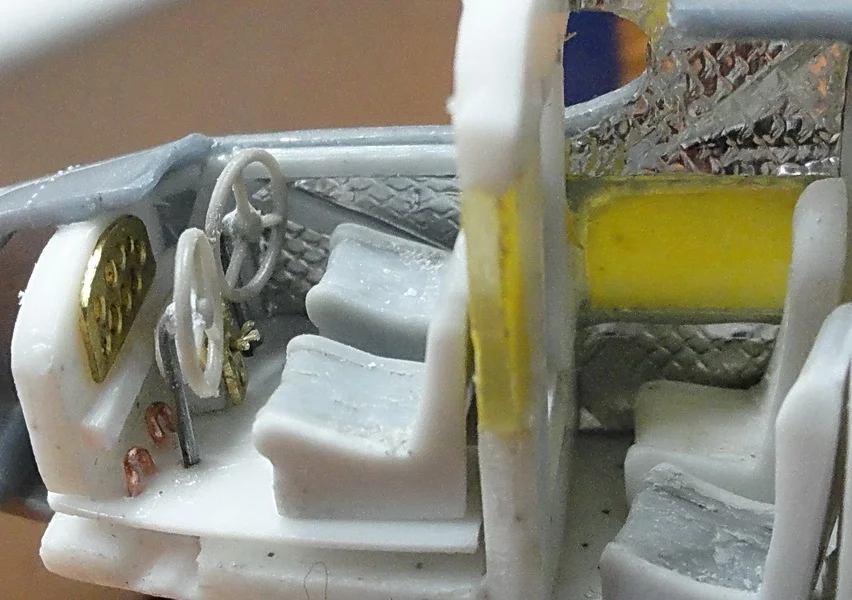

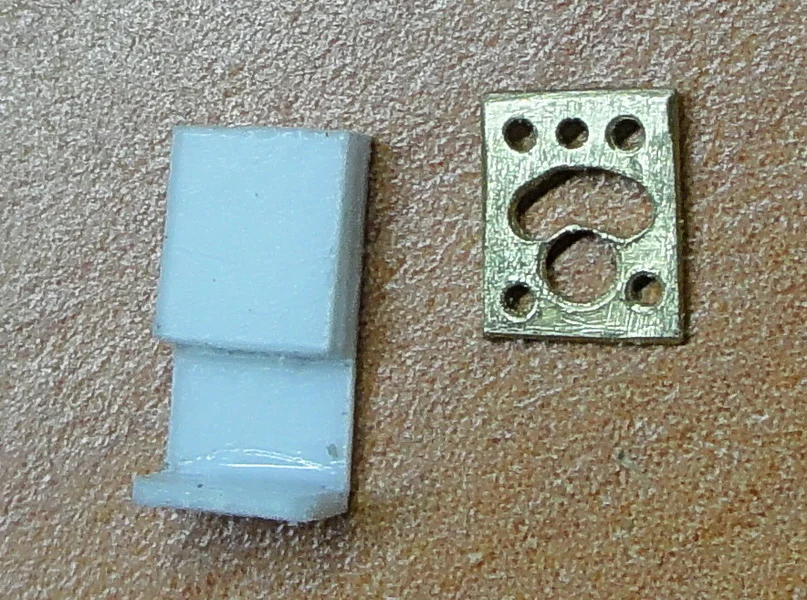

Продолжаю наполнять внутренности фюзеляжа сопутствующими атрибутами полета. Первым изготовленным предметом, издали похожим на настоящий, стала радиостанция. На ее изготовление пошли листовая латунь и пластик, подвергнувшиеся дальнейшей механической обработке. Следующими в очереди были кресла пилотов и еще двух участников полета- радиста и фотографа. Установил и примерил кресла и радиостанцию в фюзеляже, а затем принялся за изготовление приборных щитков и штурвалов в кабине пилотов. Приборные щитки изготовил из листовой латуни и пластика, штурвалы взял от автотехники в М 1:72 (из наличия в "запасниках"), педали управления -из проволоки. Данные работы по изготовлению интерьера производил по фото кабины реального самолета.

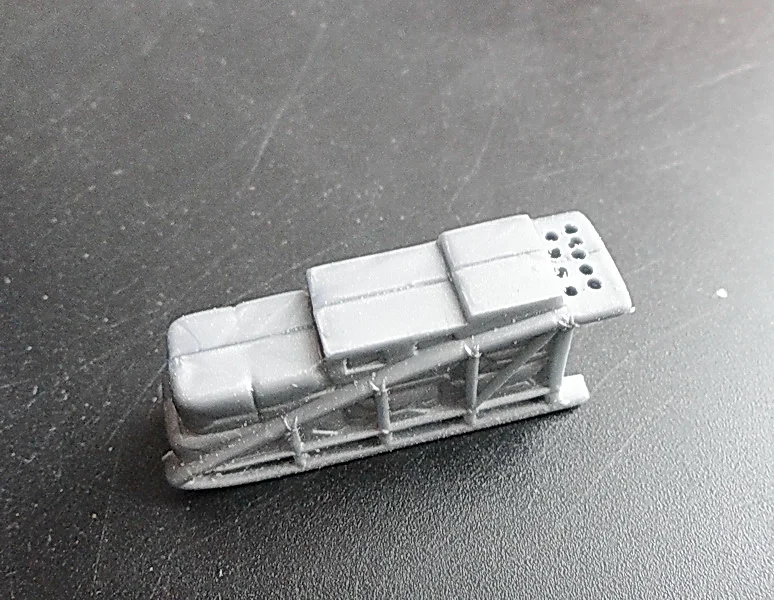

Для увеличения продолжительности полета в грузовой кабине самолета были установлены два топливных бака, на изготовление которых пошли обрезки пластика. Трубопроводы выполнены из проволоки.Из обрезков пластика также были изготовлены несколько тюков с продовольствием , которые находились в грузовой кабине.На заднюю стенку грузовой кабины наклеил дверь в туалет, выполнив ее из "сыростирола" и снабдив иллюминатором с молочным стеклом.


Вложения

  • 4.5.webp
    111.7 KB · Просмотры: 78
  • 4.10.webp
    33.1 KB · Просмотры: 113
  • 4.9.webp
    77.4 KB · Просмотры: 86
  • 4.8.webp
    54.7 KB · Просмотры: 94
  • 4.7.webp
    49.7 KB · Просмотры: 64
  • 4.6.webp
    45.5 KB · Просмотры: 78
  • 4.4.webp
    80.7 KB · Просмотры: 86
  • 4.3.webp
    146.7 KB · Просмотры: 85
  • 4.2.webp
    135.5 KB · Просмотры: 85
  • 4.1.webp
    122.7 KB · Просмотры: 78

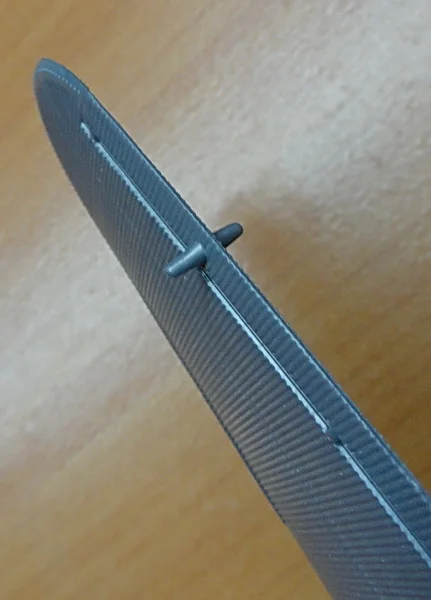

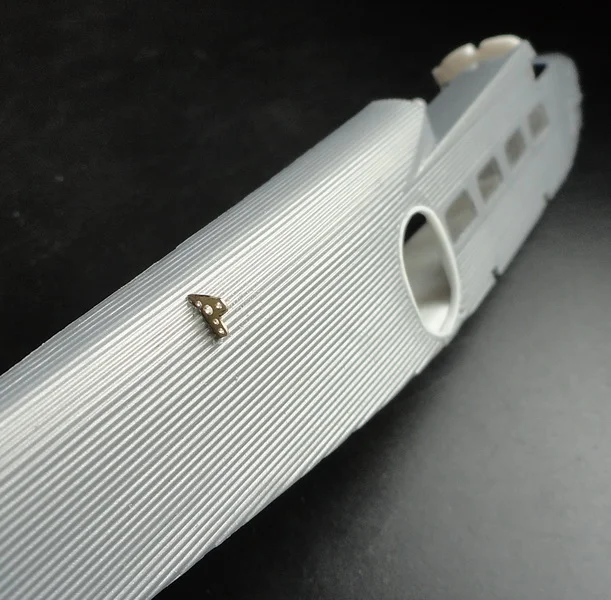

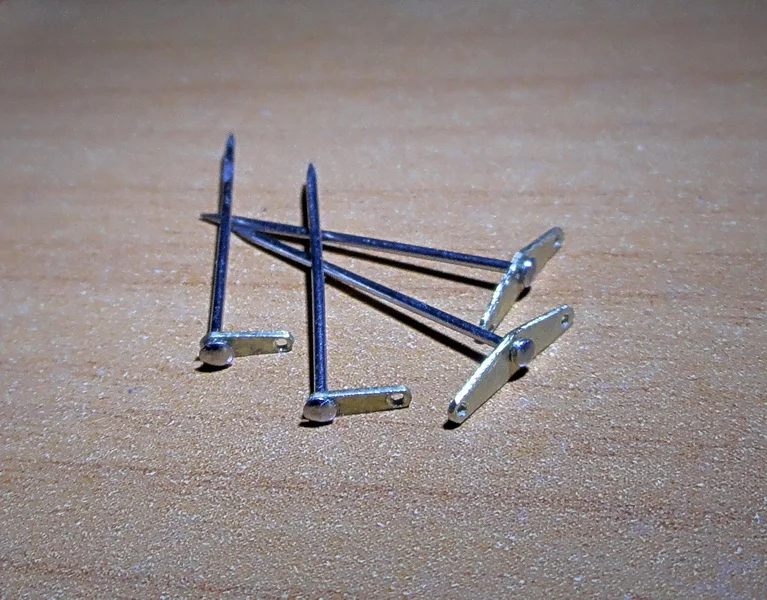

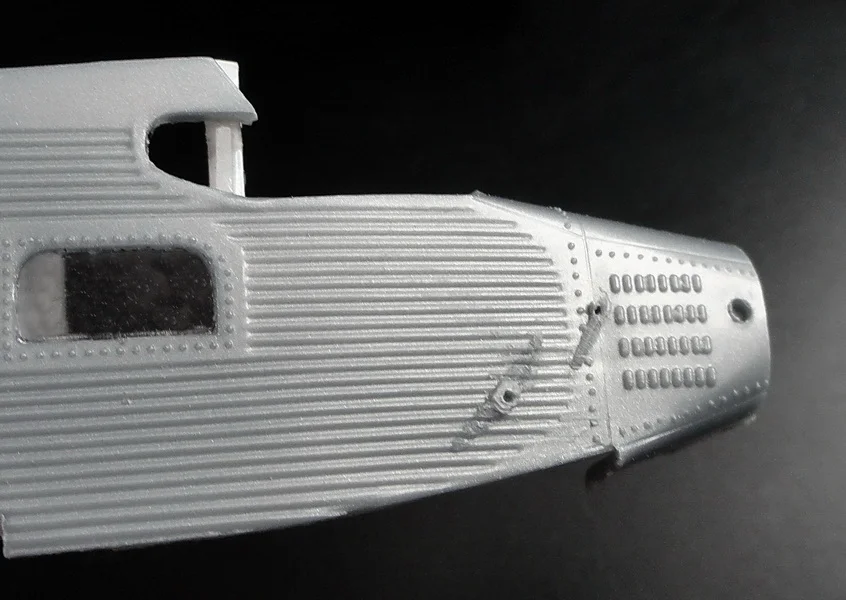

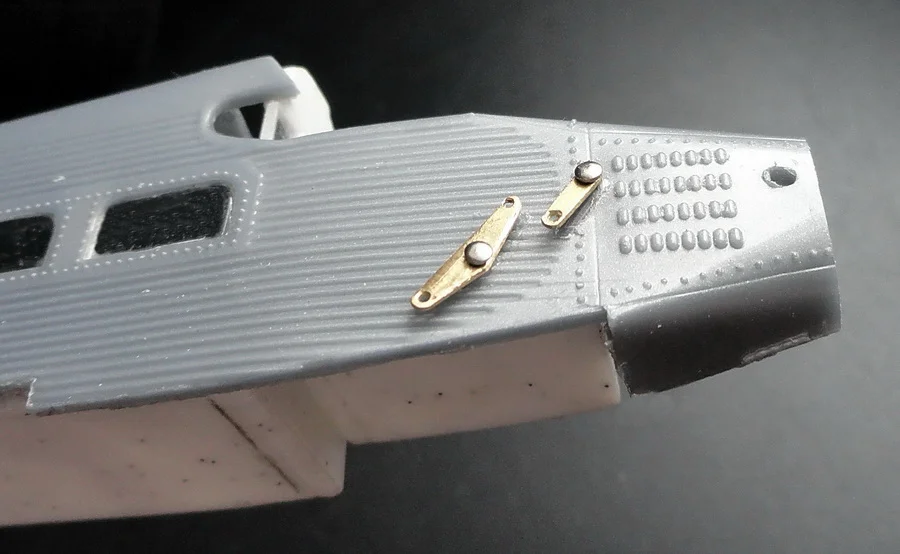

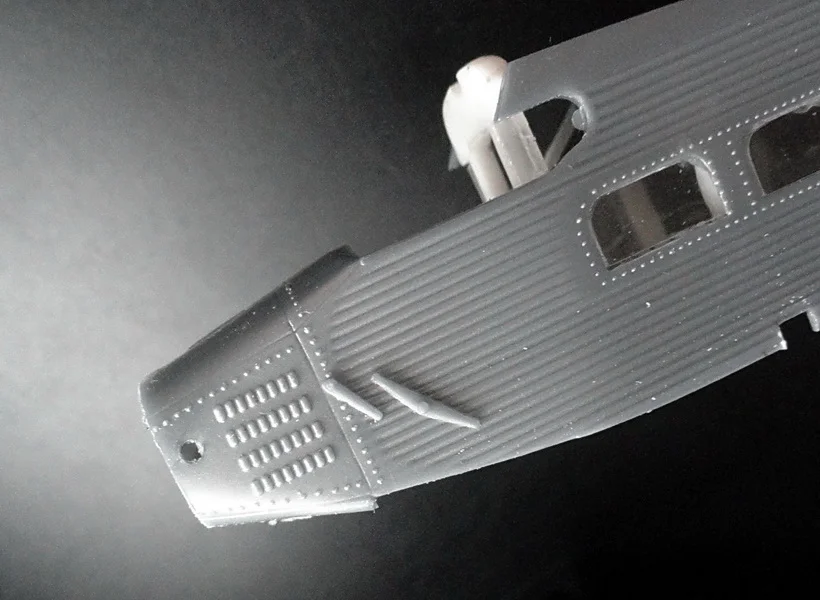

Передача управляющих усилий от штурвала и педалей, расположенных в кабине пилота, на плоскости управления, расположенные на киле, стабилизаторе, крыльях самолета производилась посредством тросовых тяг, проходящих по внешней стороне фюзеляжа. На модели это отражено только тем, что заодно с фюзеляжем, килем и стабилизаторами пролиты качалки. Из листовой латуни изготовил кронштейны крепления тросовой проводки на фюзеляже и качалки, расположенные в носовой части фюзеляжа. В качестве осей качалок использовал булавки с небольшой головкой, которыми крепят рубашки на картонке в фирменных пакетах.Прорезал в фюзеляже небольшие щели, вклеил в них кронштейны. Ножом аккуратно срезал литые качалки в носовой части фюзеляжа, восстановил гофр и установил изготовленные вновь качалки.


Вложения

  • 5.8.webp
    40.6 KB · Просмотры: 90
  • 5.7.webp
    46.9 KB · Просмотры: 88
  • 5.3.webp
    124.9 KB · Просмотры: 86
  • 5.6.webp
    56.4 KB · Просмотры: 70
  • 5.4.webp
    103.8 KB · Просмотры: 67
  • 5.2.webp
    44.3 KB · Просмотры: 85
  • 5.1.webp
    46.3 KB · Просмотры: 73
  • 5.5.webp
    55.7 KB · Просмотры: 92

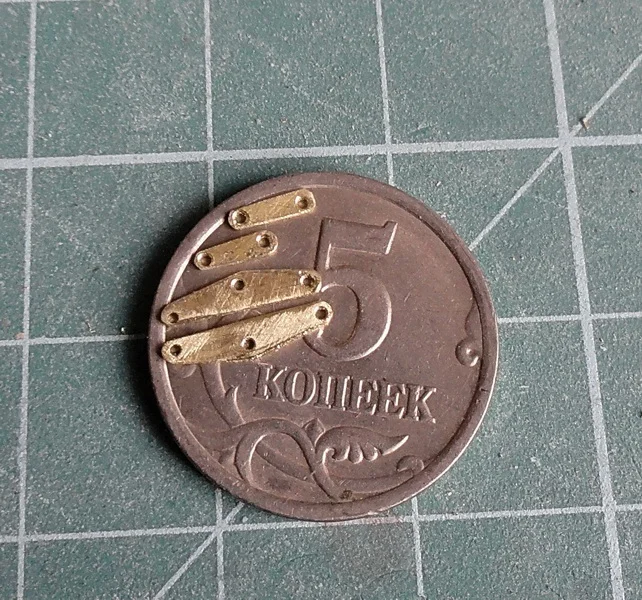

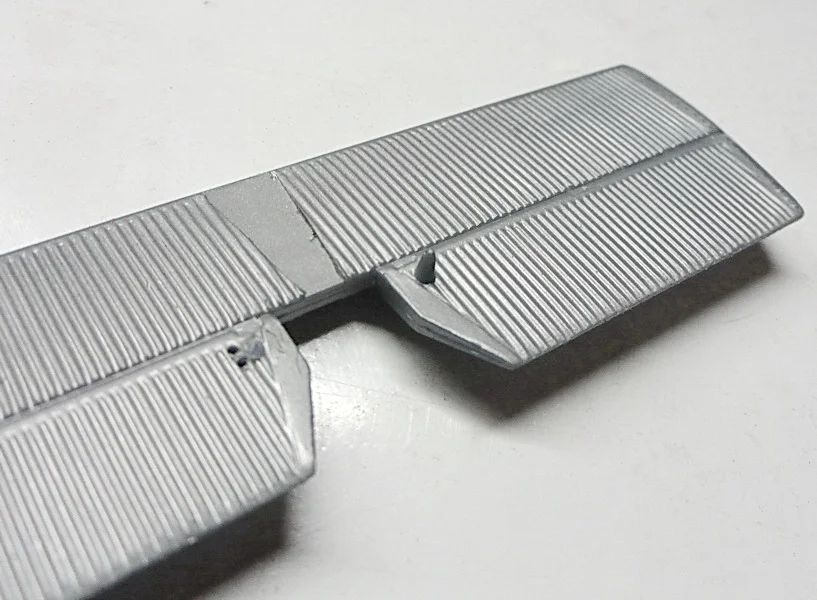

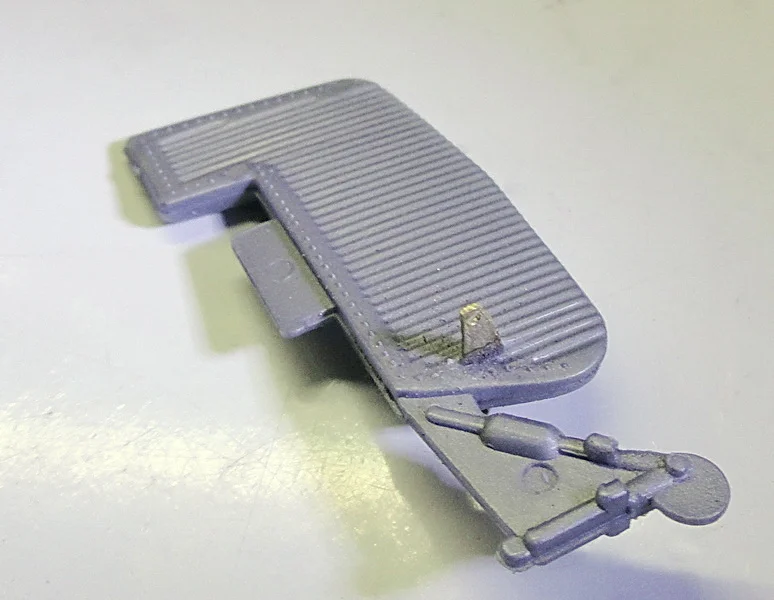

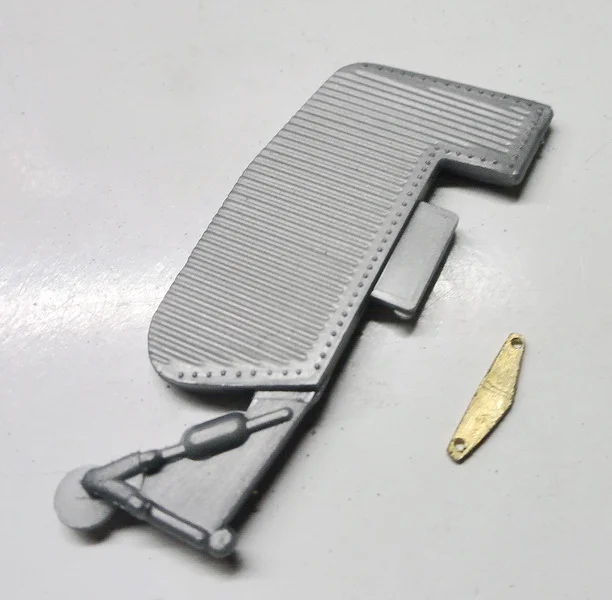

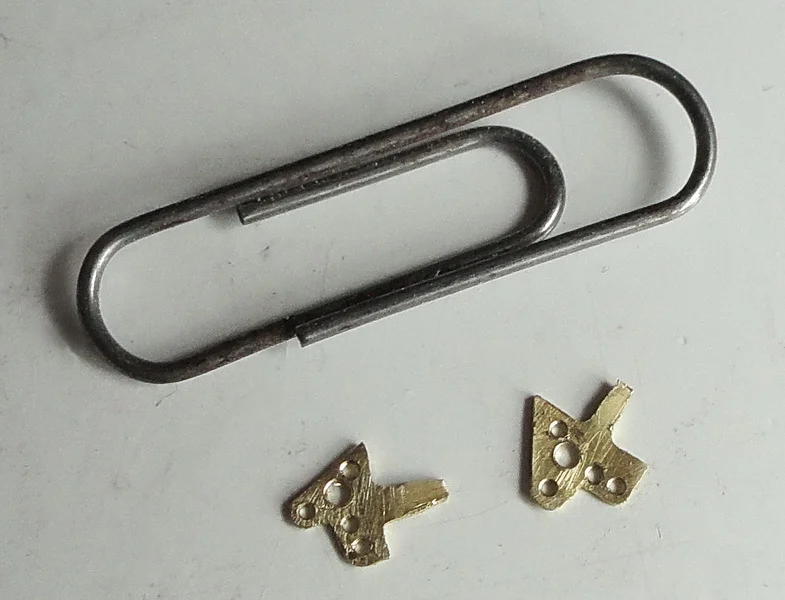

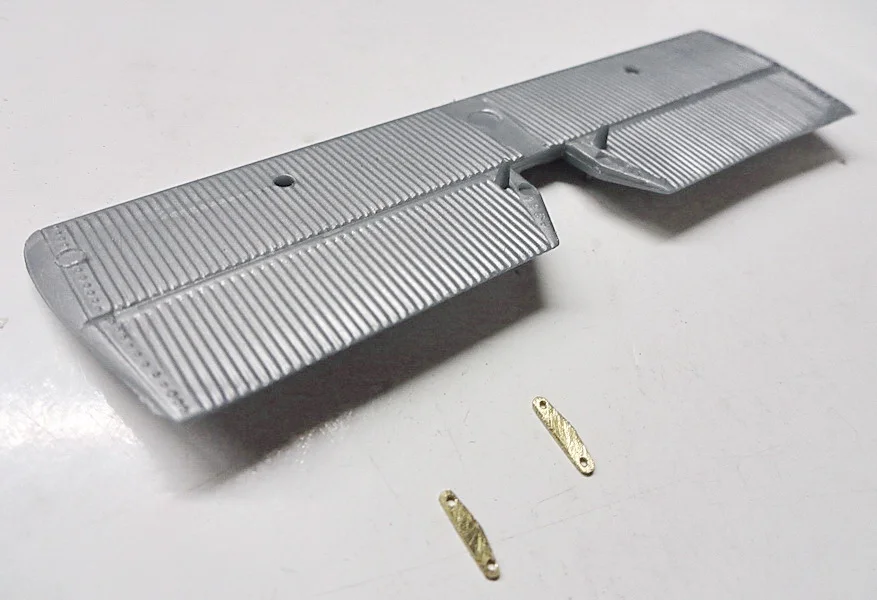

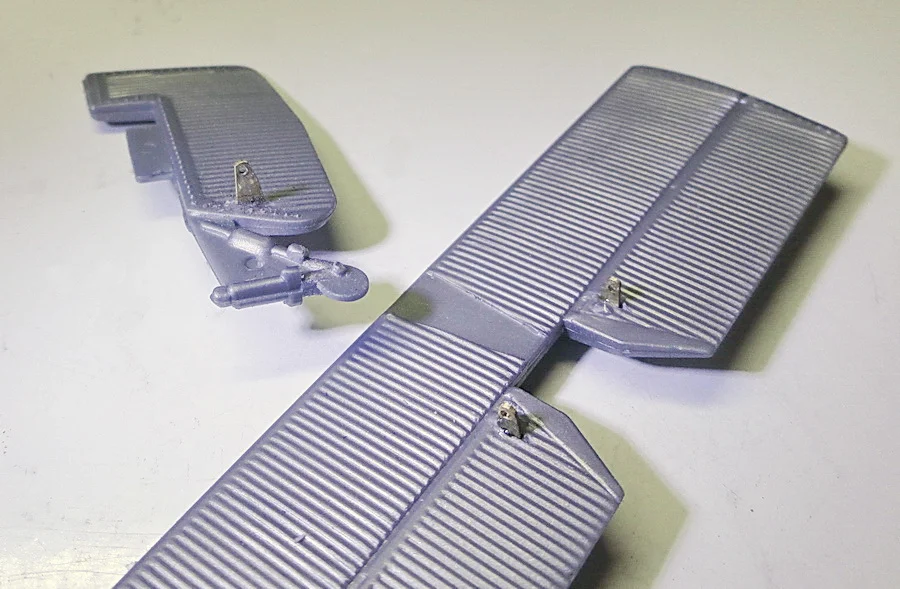

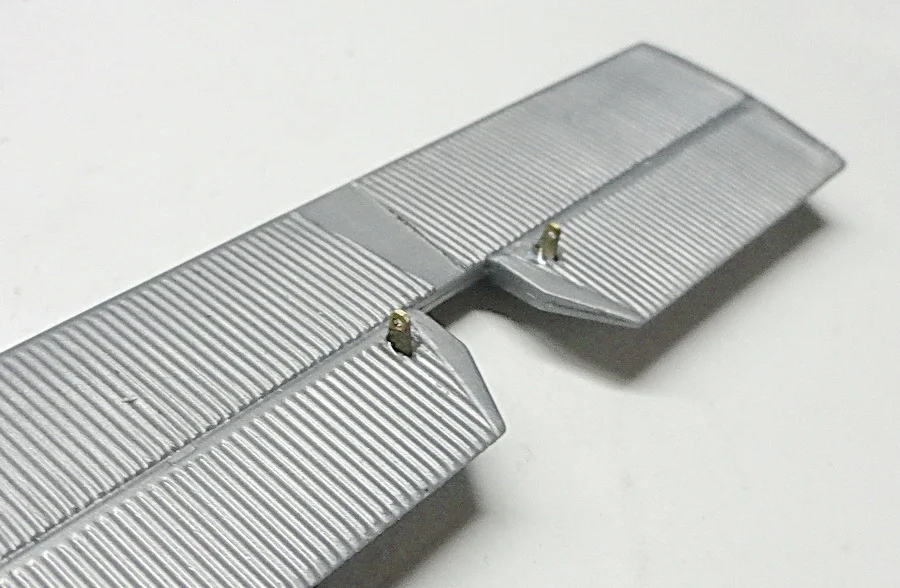

Из листовой латуни изготовил качалки на киль и стабилизаторы. Аккуратно ножом срезал со стабилизаторов выступы, изображающие качалки, прорезал по предварительно просверленным отверстиям щели в плоскостях и вклеил в них качалки.


Вложения

  • 6.1.webp
    27.5 KB · Просмотры: 61
  • 6.2.webp
    41.7 KB · Просмотры: 52
  • 6.3.webp
    42.3 KB · Просмотры: 69
  • 6.4.webp
    56.6 KB · Просмотры: 67
  • 6.5.webp
    61.5 KB · Просмотры: 82
  • 6.6.webp
    71.7 KB · Просмотры: 84

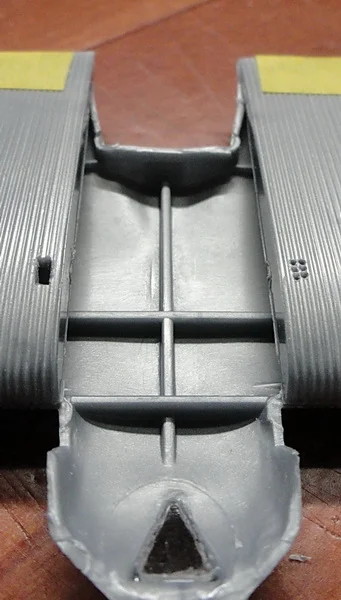

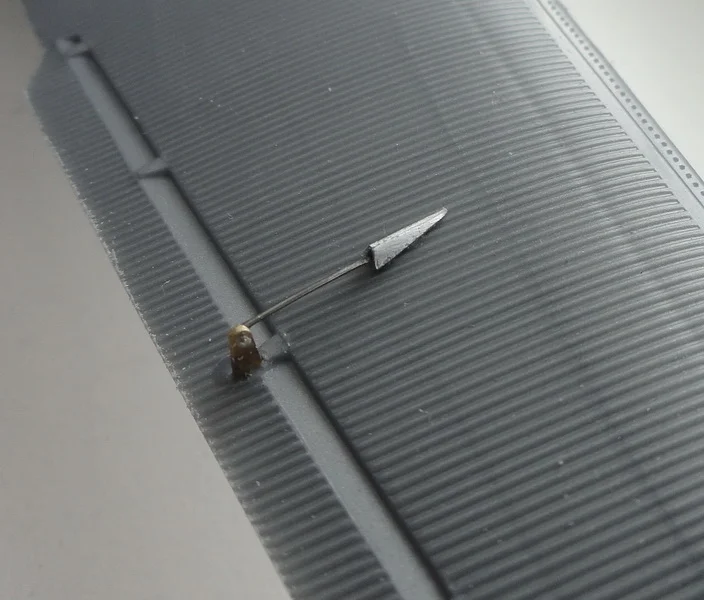

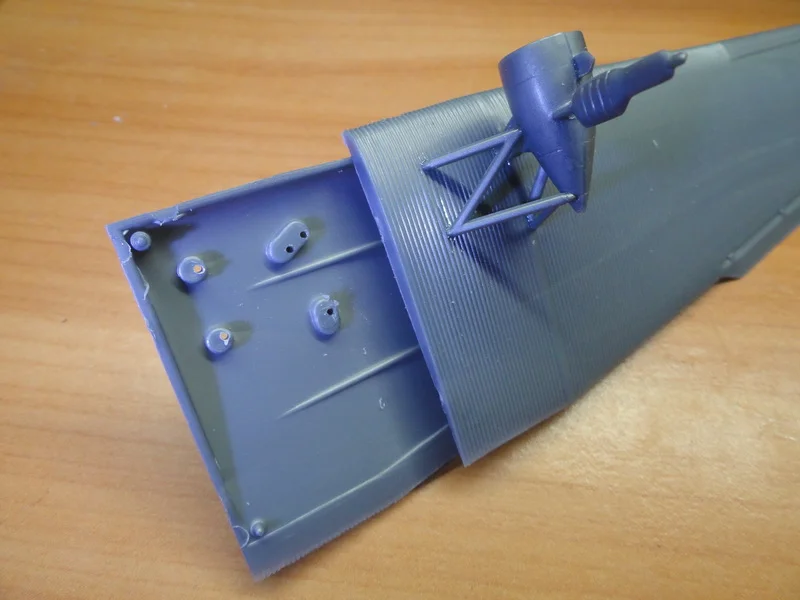

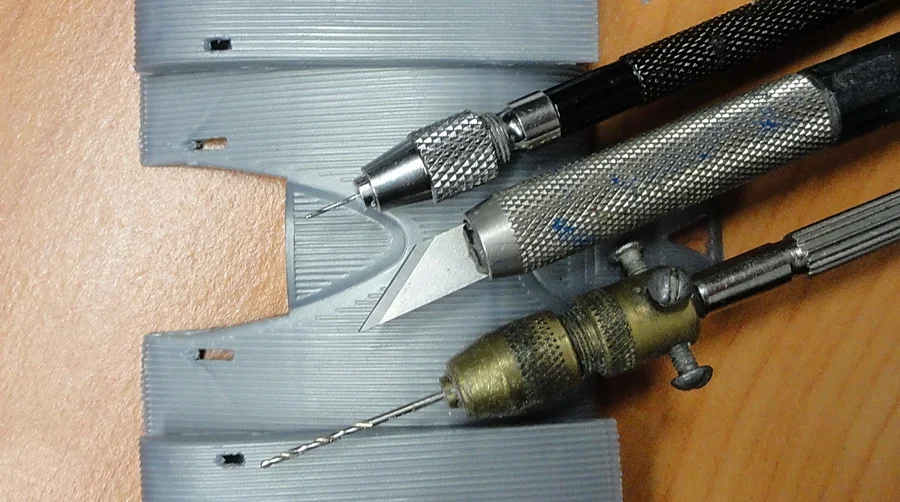

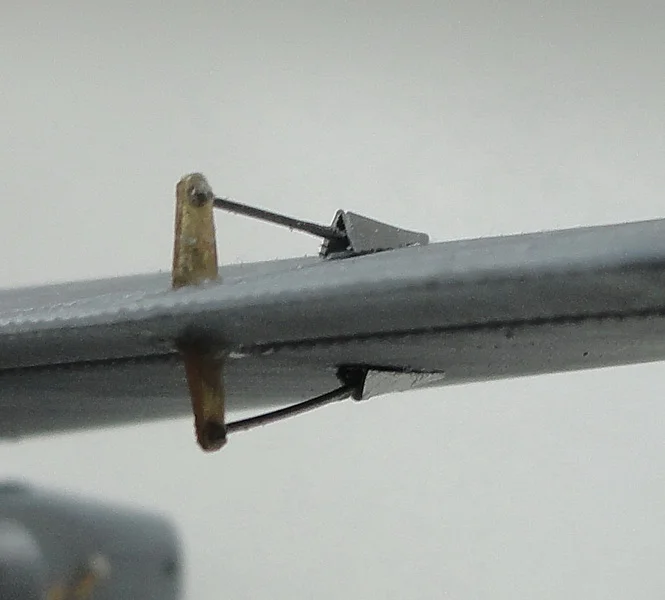

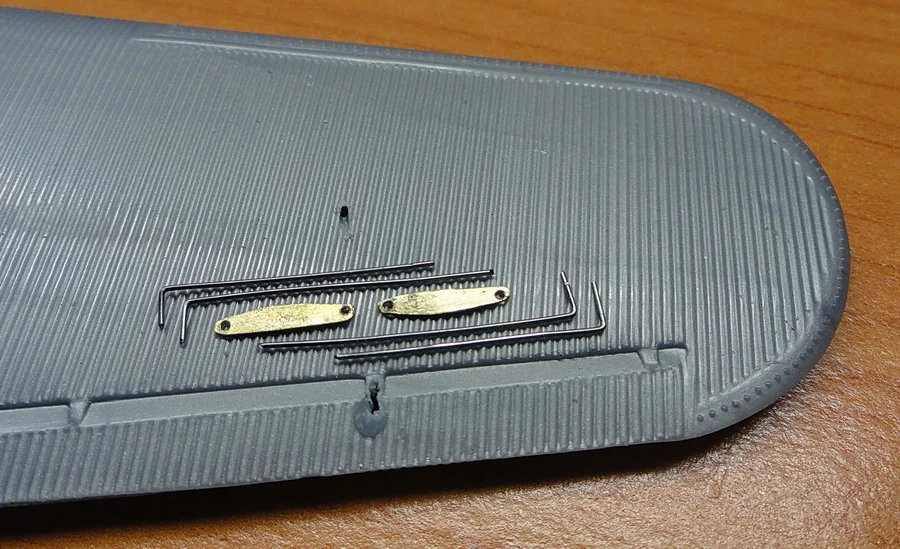

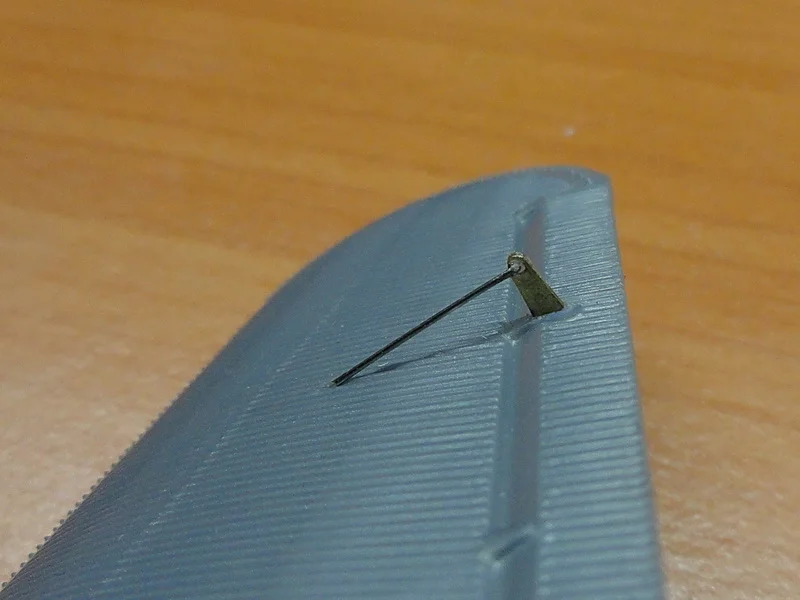

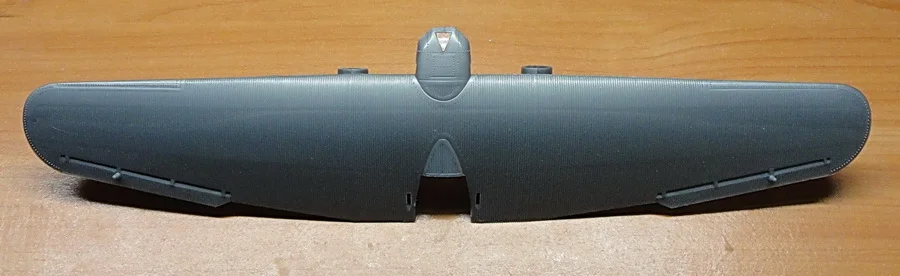

На нижние половинки крыльев приклеил кожуха двигателей на моторных рамах, в обоих половинках крыла просверлил и прорезал каналы для пропуска тросовых тяг системы управления самолетом, а затем склеил половинки крыла в единое целое. На крыле качалки присутствуют в виде бобышек, поэтому пришлось срезать их ножом и заменить латунными, добавив к ним управляющие тяги. Места выхода тяг из крыла защитил обтекателями, изготовленными из пивной жести.


Вложения

  • 7.10.webp
    22.3 KB · Просмотры: 77
  • 7.9.webp
    41.2 KB · Просмотры: 72
  • 7.8.webp
    36.5 KB · Просмотры: 84
  • 7.7.webp
    126.8 KB · Просмотры: 69
  • 7.6.webp
    19.9 KB · Просмотры: 88
  • 7.4.webp
    100.7 KB · Просмотры: 79
  • 7.3.webp
    44.1 KB · Просмотры: 75
  • 7.2.webp
    31.7 KB · Просмотры: 85
  • 7.1.webp
    36.9 KB · Просмотры: 78
  • 7.5.webp
    36.9 KB · Просмотры: 79

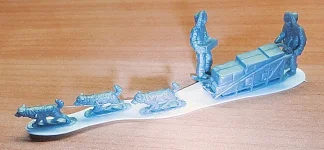

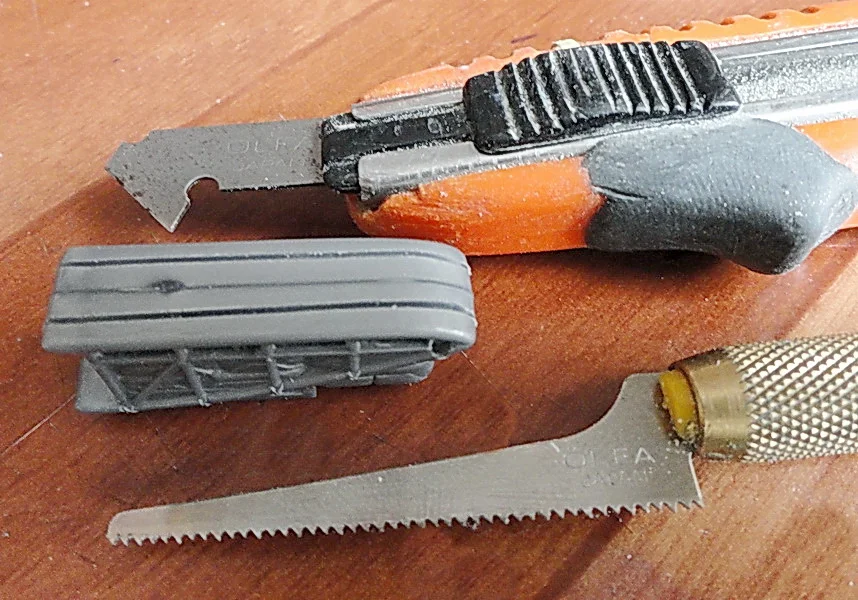

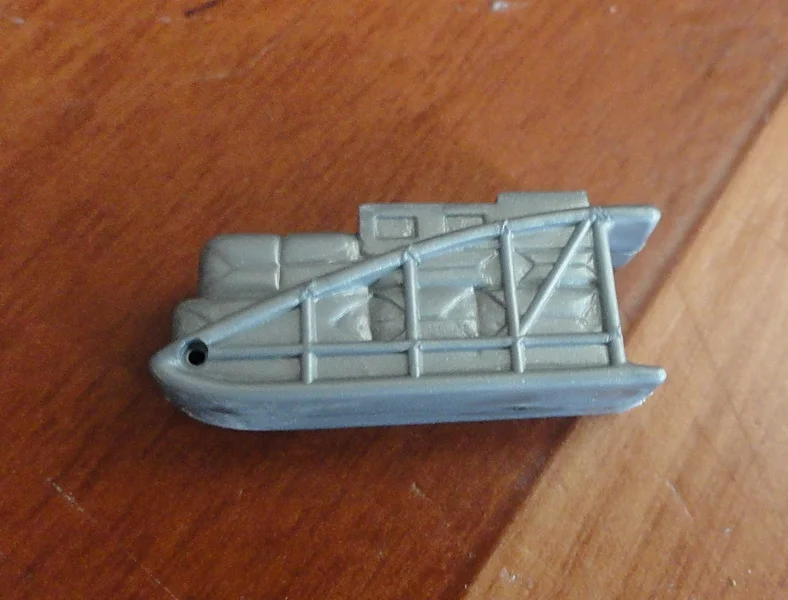

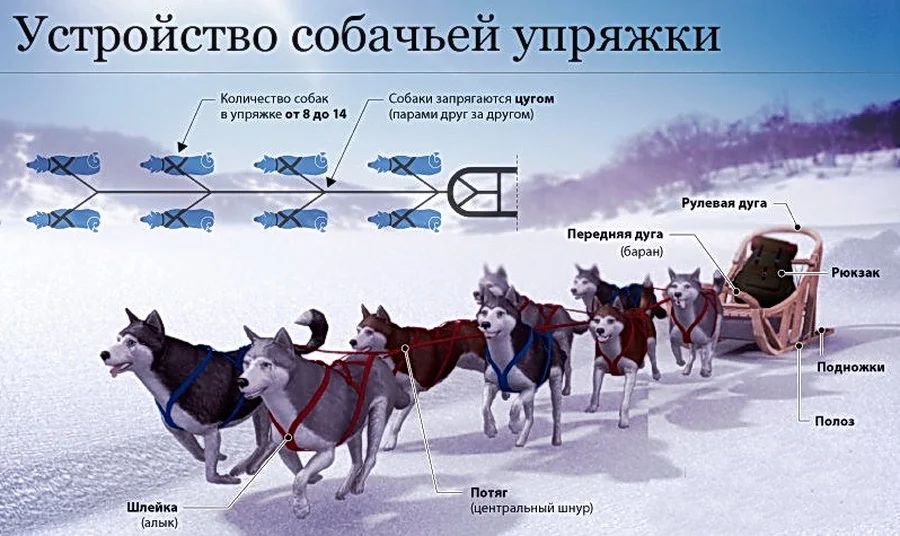

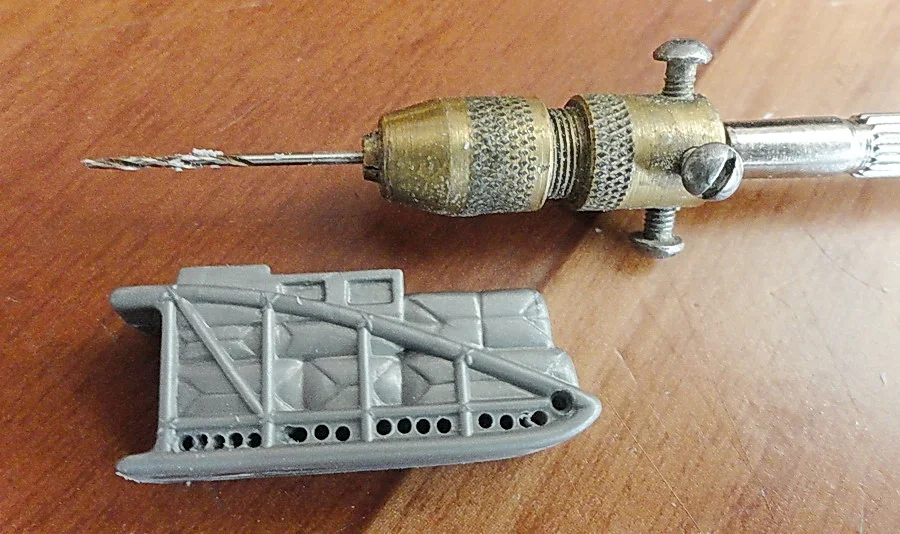

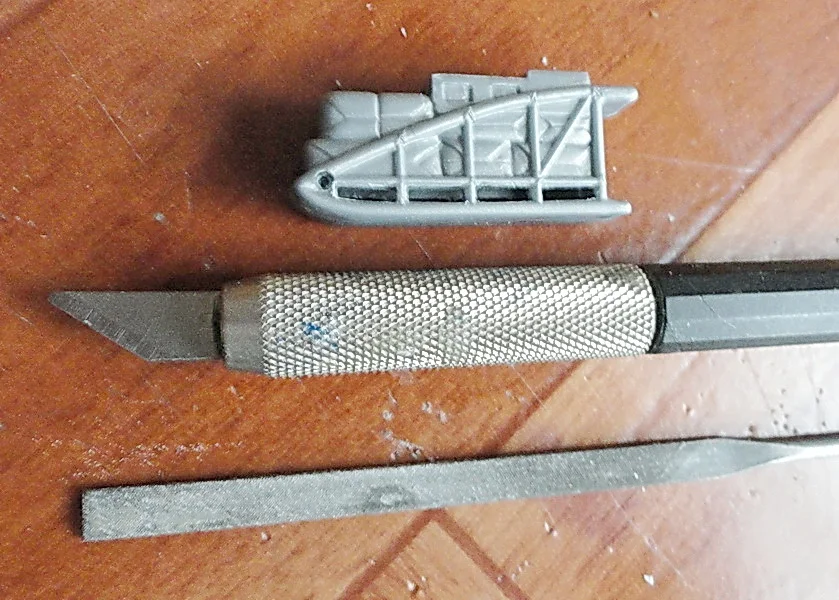

Сегодня займусь изготовлением собачьей упряжки из имеющихся в наборе деталей с некоторыми их доработками. В сети нашел фото среднестатистической собачьей упряжки со схемой и названием составных частей. Опираясь на нее и буду трудиться над сборкой своей упряжки, вот только собачек будет только три, производители модели больше в коробку не положили. Отливка нарт состоит из двух половинок, со сплошной пролитой поверхностью, склеиваемых по осевой линии. Для вскрытия подсанного пространства сверлом просверлил плоскости между стойками нарт, затем вырезал их ножом и обработал надфилем. Для выделения полозьев и подножек нарт прорезал резаком нижнюю поверхность склеенных половинок нарт, удалил среднюю часть и обработал круглым напильником. При помощи сверла, ножа и надфиля выделил рулевую дугу, из проволоки изготовил переднюю дугу (баран) и в итоге получил нарты.

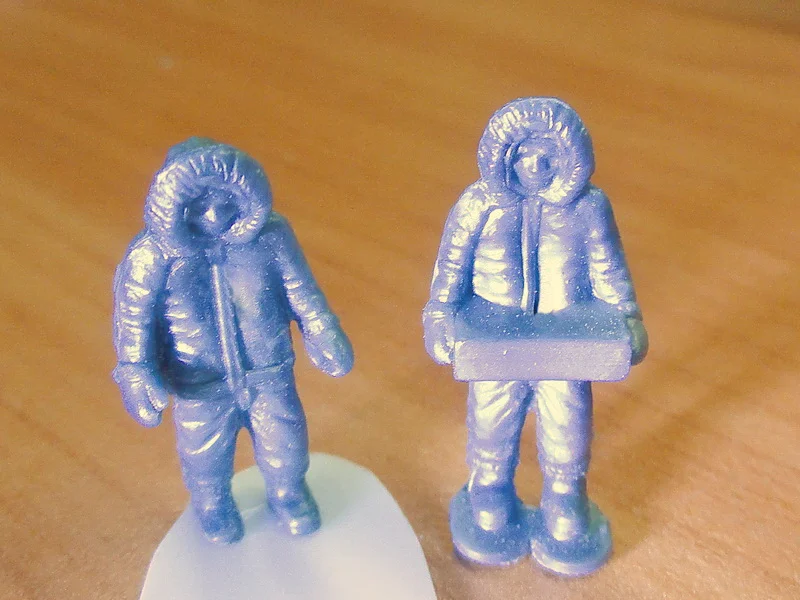

На фигурках полярников пришлось шпатлевкой замазать литьевые утяжины.Для размещения всей группы из полярников и нартовой упряжки из листового тонкого пластика вырезал основание, к которому их и приклеил.
Центральный шнур (потяг), соединяющий собак с нартами изготовил из витой проволоки от шлейфа ПК.


Вложения

  • 8.8.webp
    151.1 KB · Просмотры: 53
  • 8.10.webp
    108.7 KB · Просмотры: 51
  • 8.9.webp
    67.6 KB · Просмотры: 55
  • 8.7.webp
    115.9 KB · Просмотры: 49
  • 8.6.webp
    158.4 KB · Просмотры: 52
  • 8.5.webp
    125.2 KB · Просмотры: 108
  • 8.4.webp
    115.7 KB · Просмотры: 48
  • 8.3.webp
    107.5 KB · Просмотры: 57
  • 8.2.webp
    53.6 KB · Просмотры: 44
  • 8.1.webp
    89.2 KB · Просмотры: 544

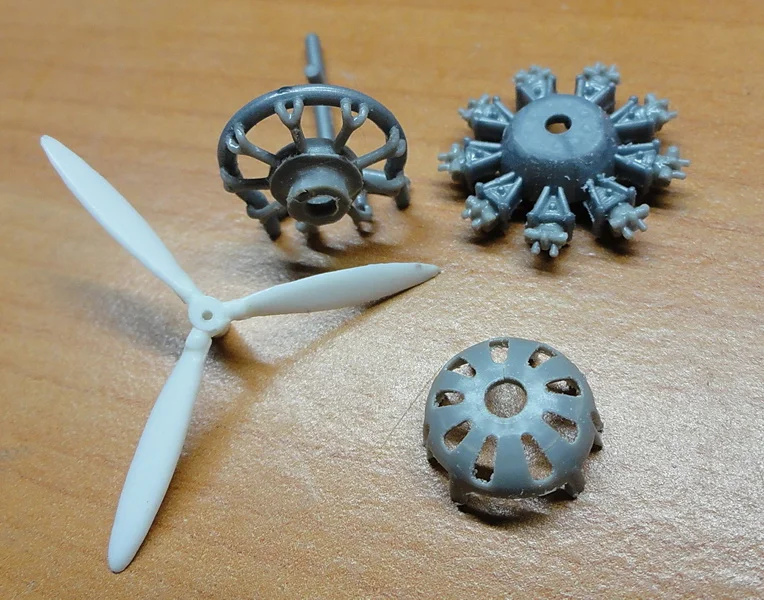

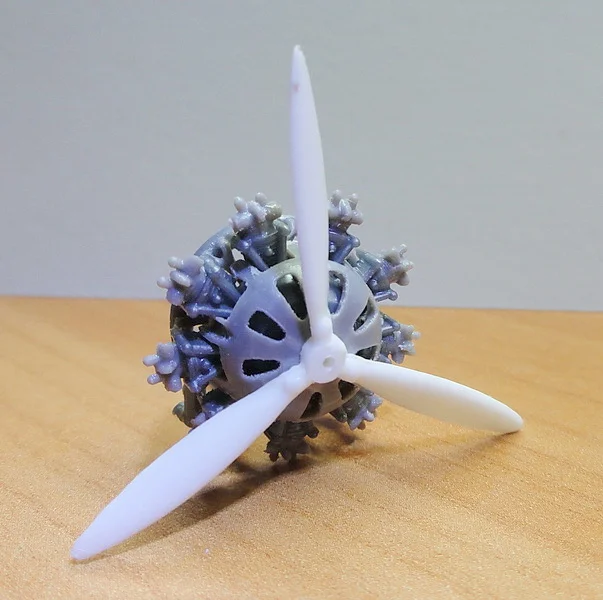

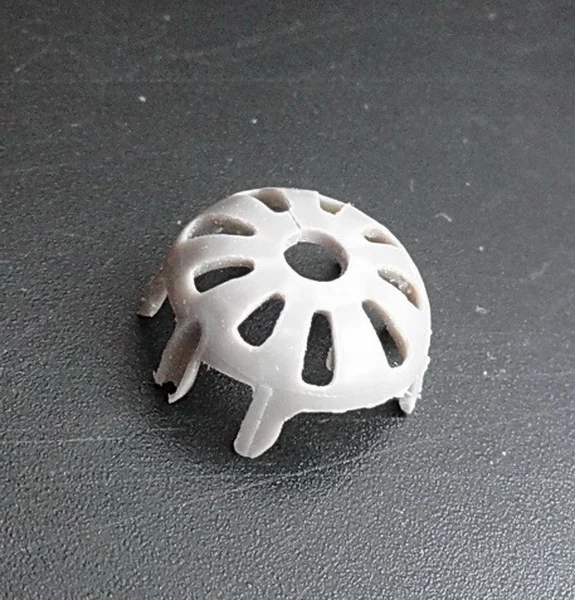

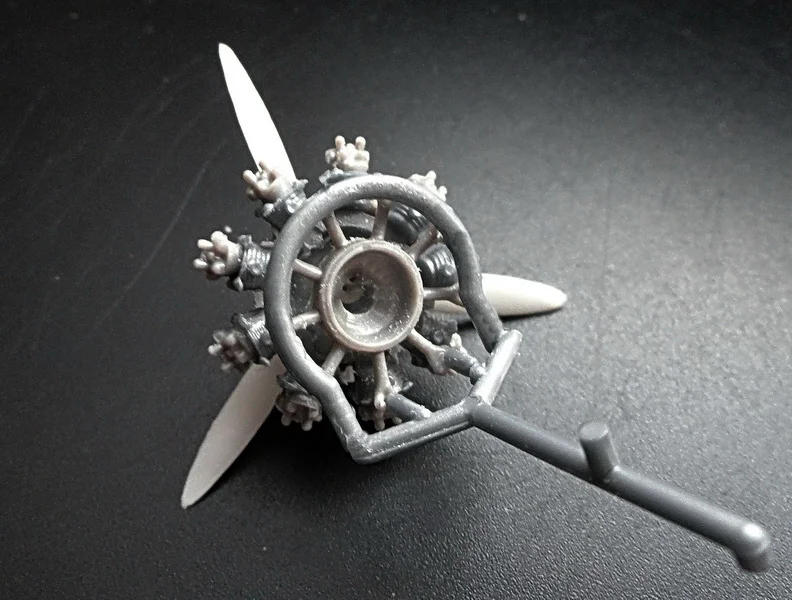

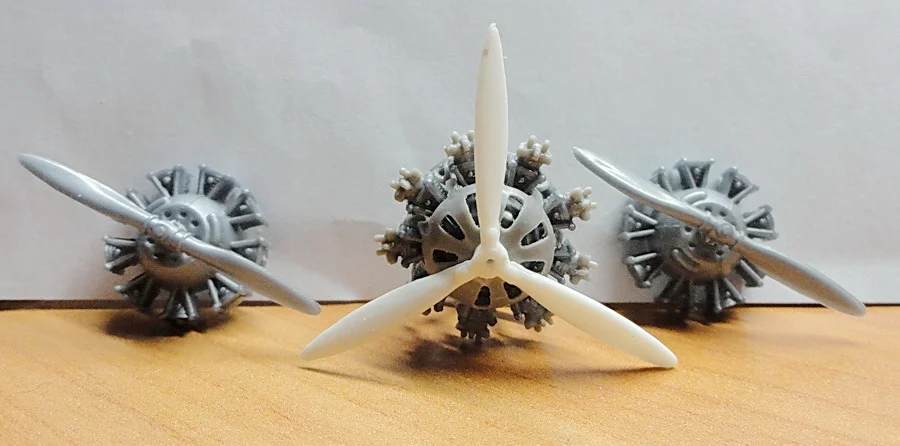

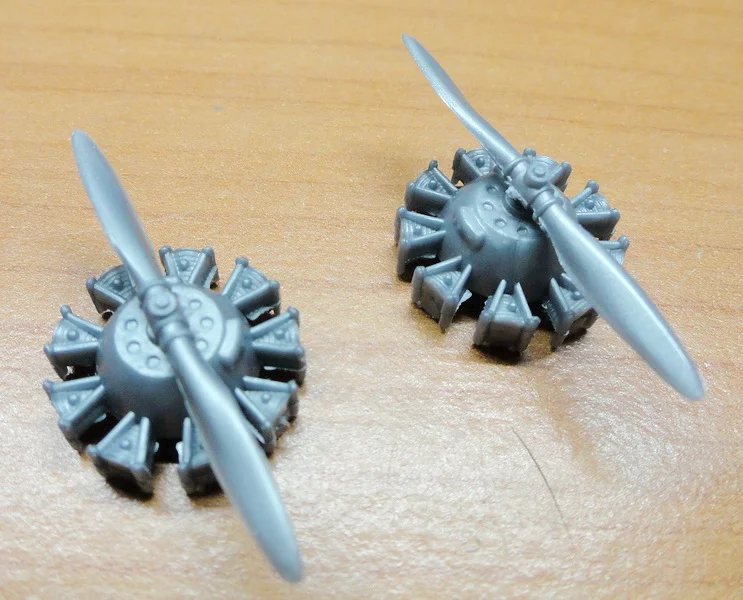

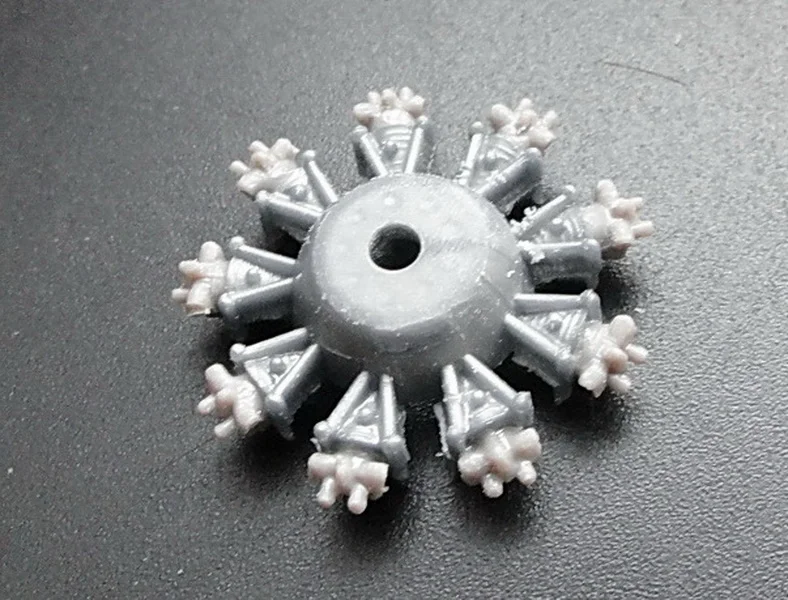

Сегодня займусь винто-моторными группами. На ранних моделях самолета стояло три одинаковых двигателя с двухлопастными винтами, что и представлено фирмой-изготовителем в модели. Для полярной экспедиции на самолете центральный двигатель заменили на более мощный и установили на нем трехлопастной винт. Внешние обводы двигателя стали заметно больше, на цилиндрах появился обтекатель с жалюзями. Для повторения подобного двигателя пришлось позаимствовать мотор с обтекателем с истребителя И-5 от фирмы ICM. Срезав с него головки цилиндров, наклеил их на головки двигателя от Форда, немного доработал обтекатель с жалюзями, чтобы он одевался на головки цилиндров. Совместил выхлопные коллектора от И-5 с выхлопным коллектором от Форда, нашел в загашнике подходящий трехлопастной винт и собрал всю конструкцию воедино. Получилось вроде бы похоже, как и на снимках реальной машины.
