Стабилизатор напряжения для питания 12-ти вольтовых устройств

[Weles]

Стабилизатор напряжения для питания 12-ти вольтовых устройств

Вот задумался сделать чтоб портативный DVD плеер можно было запитать от бортовой сети автомобиля, так же хочу запитать и компьютерную ААС слабенькую. Оба устройства работают от 12в но в авто как я слышал обычно 13-14в, вот мне и нужна схемка для понижения и стабилизации напряжения. Нарисуйте пожалуйста схему я забыл как выглядит параметрический стабилизатор



[roma/]

Вот задумался сделать чтоб портативный DVD плеер можно было запитать от бортовой сети автомобиля, так же хочу запитать и компьютерную ААС слабенькую. Оба устройства работают от 12в но в авто как я слышал обычно 13-14в, вот мне и нужна схемка для понижения и стабилизации напряжения. Нарисуйте пожалуйста схему я забыл как выглядит параметрический стабилизатор

Сразу вопрос какой ток?если меньше 1А то на кренке,помойму пойдет.Если больше то можно замутить преобразователь на микросхеме.



[roma/]

микра ТPS5430-'это 3А, 5420-это 2А,см.даташит и все поймете.



[roma/]

либо проще стабилитрон и все,ну это вам решать.я лиш варианты предлолжил.



[roma/]

а схема вот.



[Weles]

На проигрыватель надо 1.25А а на колонку незнаю, но думаю, примерно так же. Кренки мало будет, да и разница не так велика.



[George Smith]

а схема вот.

Рома, просто стабилитрон на такие токи не пойдет ...

На проигрыватель надо 1.25А а на колонку незнаю, но думаю, примерно так же. Кренки мало будет, да и разница не так велика.

Влад, то вчера не надо, то сегодня надо ?...
Да Кренки маловато будет, да и питание ей на входе повышенное надо, компенсационная схема ...
Только параметрический стабилизатор, лучше на КТ805БМ (пластмасса) ...



[Weles]

Юра, я купил вчера стабилитрон на 12в, и транзистор на кт805б в металле, других не было, можешь схемку наборасть Вчера думал забить на это дело так как магнитолу отец ставить всё же будет, но я подумал что всё равно не плохо бы иметь в машине DVD проигрыватель



[roma/]

вот помойму так,а на TPS не понравилась?5430,три ампера держит.



[George Smith]

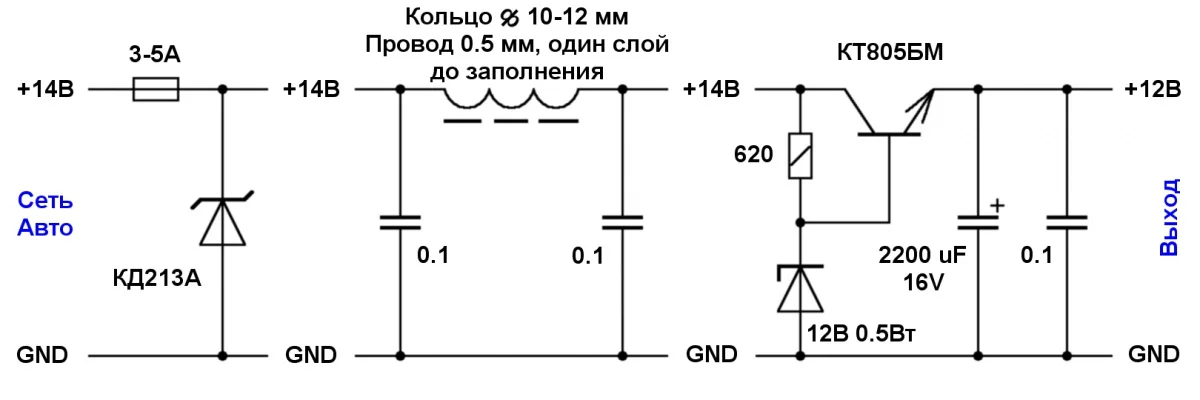

Влад вот! Это идеальный фильтр от наводок Авто. Ферритовое кольцо от задающего генератора дневных ламп. На схеме нарисовал раздельными блоками по порядку. Первый защита от переполюсовки. Диод можно любой, мощный Шоттки. Далее П-фильтр от ВЧ помех, а потом стабилизатор до 12В ...



[Weles]

Рома, Юра, спасибо вам Юра, в твоей схеме первая часть я так понимаю защита от переполюсовки? Тогда её пожалуй пропущу, ибо тиристоры у меня только здоровенные на 200в Дроссель сделаю, правда незнаю найду ли кондёры Электролиты я купил 25в на 1000мФ, думаю хватит И ещё такой вопрос, в корпусе от зарядки нет предохранителя какой там нужно поставить, на сколько ампер достаточно?



[George Smith]

Юра, в твоей схеме первая часть я так понимаю защита от переполюсовки?

Да можешь не делать ...

И ещё такой вопрос, в корпусе от зарядки нет предохранителя какой там нужно поставить, на сколько ампер достаточно?

Предохранитель тоже 3-5А ...

Тогда её пожалуй пропущу, ибо тиристоры у меня только здоровенные на 200в

Пардон, какие тиристоры в АВТО ?...



[Weles]

Ну незнаю а что у тебя там за элемент в первой части, я думал тиристор



[George Smith]

Ну незнаю а что у тебя там за элемент в первой части, я думал тиристор

Это диод с барьером Шоттки, с повышенной частотой переключения ...

P.S. Если аббревиатура КД, то какой тиристор ?...



[Weles]

Фиг его знает, незнал да забыл) Нашёл мосфет IRFZ24N поидее должен подойти А для него какой резистор нужен, у него вроде 10в на затвор можно подавать?



[George Smith]

Фиг его знает, незнал да забыл Нашёл мосфет IRFZ24N поидее должен подойти А для него какой резистор нужен, у него вроде 10в на затвор можно подавать?

Честно не знаю как мосфеты работают в параметрических стабилизаторах, не пробовал ...



[Weles]

Да помоему как обычно, ладно попробую по этой схеме, у меня их два



[Weles]

Собрал с мосфетом, результат неутешителен, сколько приходит столько и уходит Разве что 0.2в, примерно, теряются



[Weles]

Нашёл транзистор, с ним всё работает, собрал на макетке без конденсаторов, подаю стабильные 14в, на выходе 11.6в это потому что без кондёров? Или надо резистор менять? Патефон не работает, ему видимо не хватает.



[Paluch-2009]

Влад, посмотри в мануале DVD девайса; ИМХО, 14вольт для него допустимо, и не нужно будет со стабилизатором заморачиваться. Ещё летом я с другом вставляли ему в авто DVD проигрыватель с TV тюнером и стабилизатор не ставили. Но в мануале указано, что напряжение питания до 14в. Поэтому и подчёркиваю: посмотри в мануале. Добавлю, что DVD проигрыватель не автомобильный.
