Светодиодная шкала для симулятора

[Николай_С]

Светодиодная шкала для симулятора

Мне для симуляции нужна светодиодная шкала, удовлетворяющая следующим требованиям:
- диапазон измеряемых напряжений 0-10 В, но можно и меньше.
- кол-во светодиодов 15.
- минимальное кол-во деталей (для нее осталось очень мало места)
Шкала не обязательно должна реализовываться на практике. Типовые схемы с пятнадцатью компараторами на ОУ не подходят - очень громоздки. Нужна идея.



[Валерий]

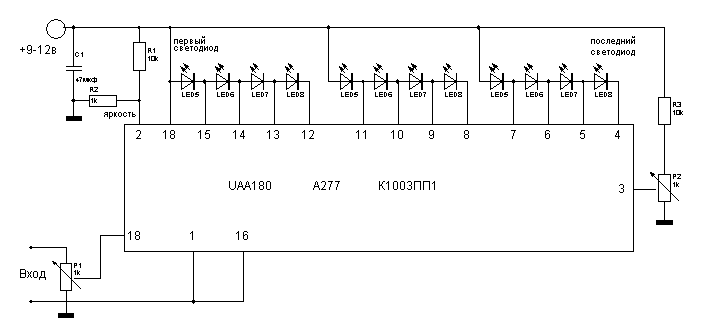

Самое просто решение.



[Николай_С]

Проблема в том, что в этом симуляторе пока нет ИМС... Почти нет.



[cqr2k]

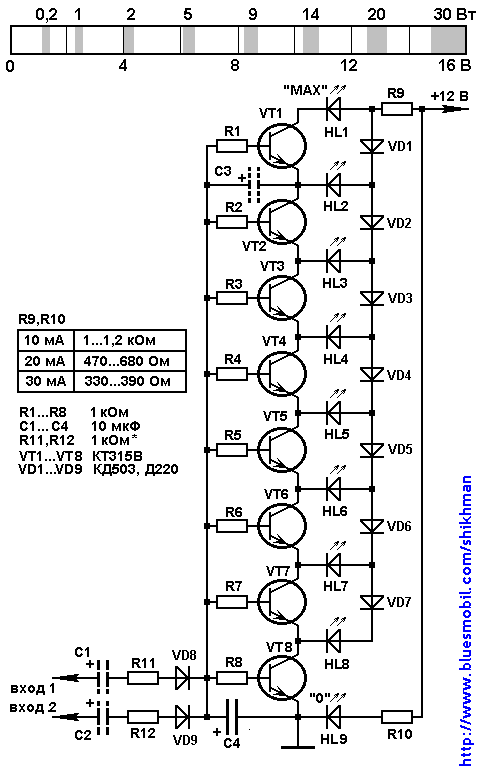

не на 15 конечно, зато без мелкосхем..



[Николай_С]

О! Это вариант!
Попробую реализовать.



[Николай_С]

Вот что из этого получилось.
То что надо!
Легко расширяется до 15 и более.



[Le_Fleurs]

Николай я когда то собирал по схеме которую вам предоставил Дмитрий расширял её до 20 светиков работает отлично и простая в изготовлении тоже хотел её вам порекомендовать.



[cqr2k]

ой, блин, как клево моргает.. )) я думал она непрерывная, а она вон чего.. )))
