ТДА 7560. Схема 4х50

~SkyFire~

Ученик
Почётный участник
Регистрация
22 Янв 2012
Сообщения
747
Реакции
17
Баллы
0
ТДА 7560. Схема 4х50

Очень очень срочно нужна принципиальная схема этого уся... Помогите плиз. Зарание спасибо!

Вот нормальная схема :)


Вложения

  • 90_1219691274.webp
    23.3 KB · Просмотры: 6,771
И еще прими для коллекции. Ток не 4х50 а при пит до 18в и токе до 6А- МАХ 4х45при 10% искажений.


Вложения

  • tda738401.webp
    12.5 KB · Просмотры: 967

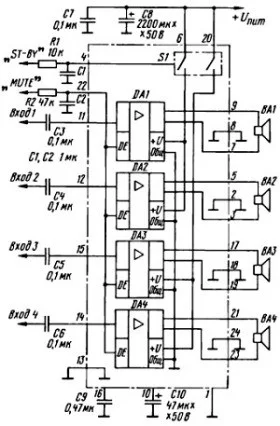

  • tda738402.webp
    21.7 KB · Просмотры: 5,745
даташит полный


Вложения

кто собирал уже такой усилок норм работает??можно от 12в питать??)

а почему нет???у меня аналогичный тда7386 от 12 немного шумит......поэтому питаю 15вольт и где то 5-8А....:)

Спасиб парни, выручили прям!)) Скажите ка, а есть такая ТДА-шка, чтоб 1х100 и более, но обязательно 1х...
А, да. У меня где-то тема была, я там про темброблок спрашивал, а щас тему эту найти немогу, может кто-нибудь выложить схемку четырехполосного активного темброблока...
