Усилитель на базе TDA2003

[Artur187]

Усилитель на базе TDA2003

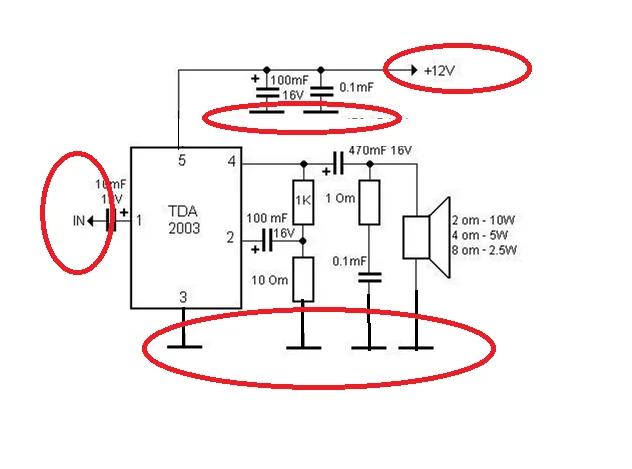

Здравствуйте подскажите пожалуйста что делать с этими выводами и куда подключить + , - , вход , выход...)



[Vladimir_S]

дравствуйте подскажите пожалуйста что делать с этими выводами и куда подключить + , - , вход , выход...)

+12 V, как ни странно, следует подключить к клемме "+" источника питания на 12 В.
Все точки ┴ следует соединить между собой и подключить к клемме "-" того же источника.
На крайнюю левую подать входной сигнал, присоединив оплетку кабеля к той же точке ┴.



[Artur187]

С "- и +" я все понял, а вот про входной можно по подробнее он же как бы с источника 2мя проводами идет ))



[СветLANa]

Обычно сигнал подключается с помощью экранированного кабеля. Для моно сигнала одна жила в центре, а поверх экран, для серео сигнала две жилы и поверх них экран. Так вот, жилы в центре подключаются к соответствующим выводам левого или правого каналов, а экран к общему проводу (вот с таким обозначением _|_ )



[Vladimir_S]

С "- и +" я все понял, а вот про входной можно по подробнее он же как бы с источника 2мя проводами идет ))

Ага. Один из них - сигнальный, второй - "земля" (┴). Если кабель коаксиальный, то "земля" - это оплетка, если же просто [витая] пара - то нужно определить, кто из них кто. Например, проследив, как они подключены к источнику сигнала.
