Усилитель на К174УН14

[~SkyFire~]

Усилитель на К174УН14

Здрасьте.
Решился, все-таки, на постройку усилочка. За основу, понятно, взята микросхема К174УН14 (аналог TDA 2003).

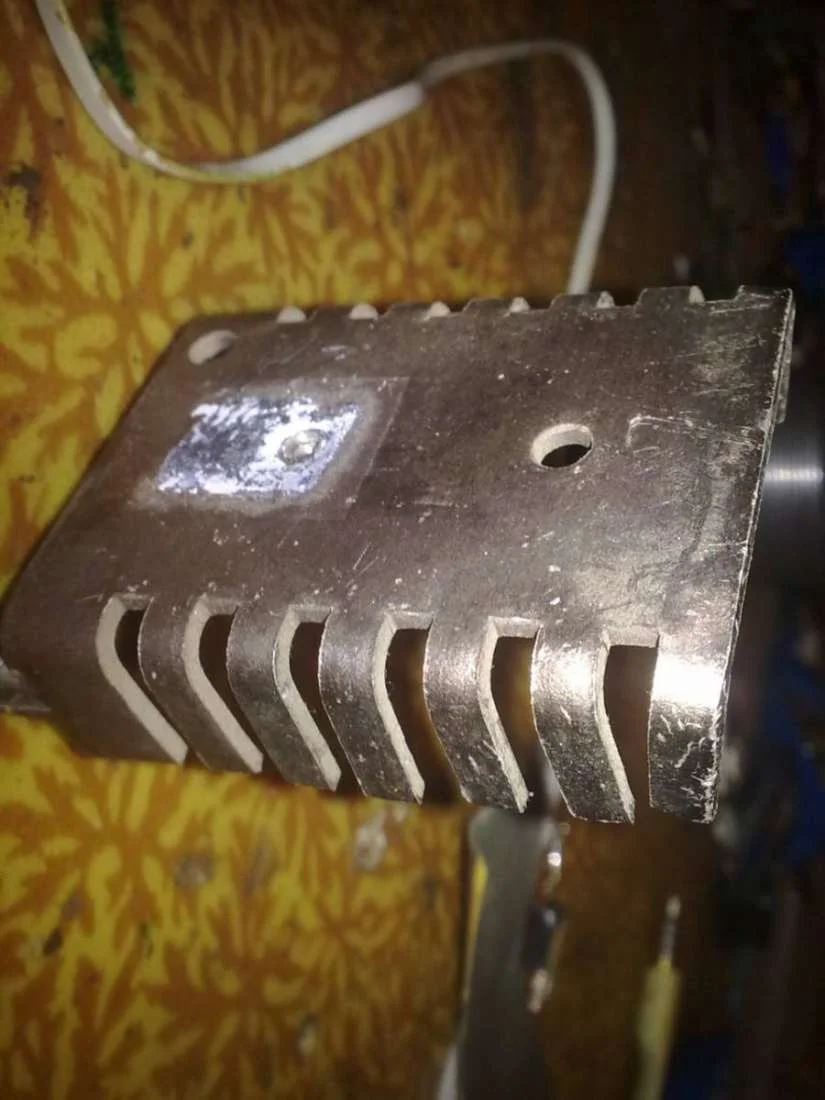

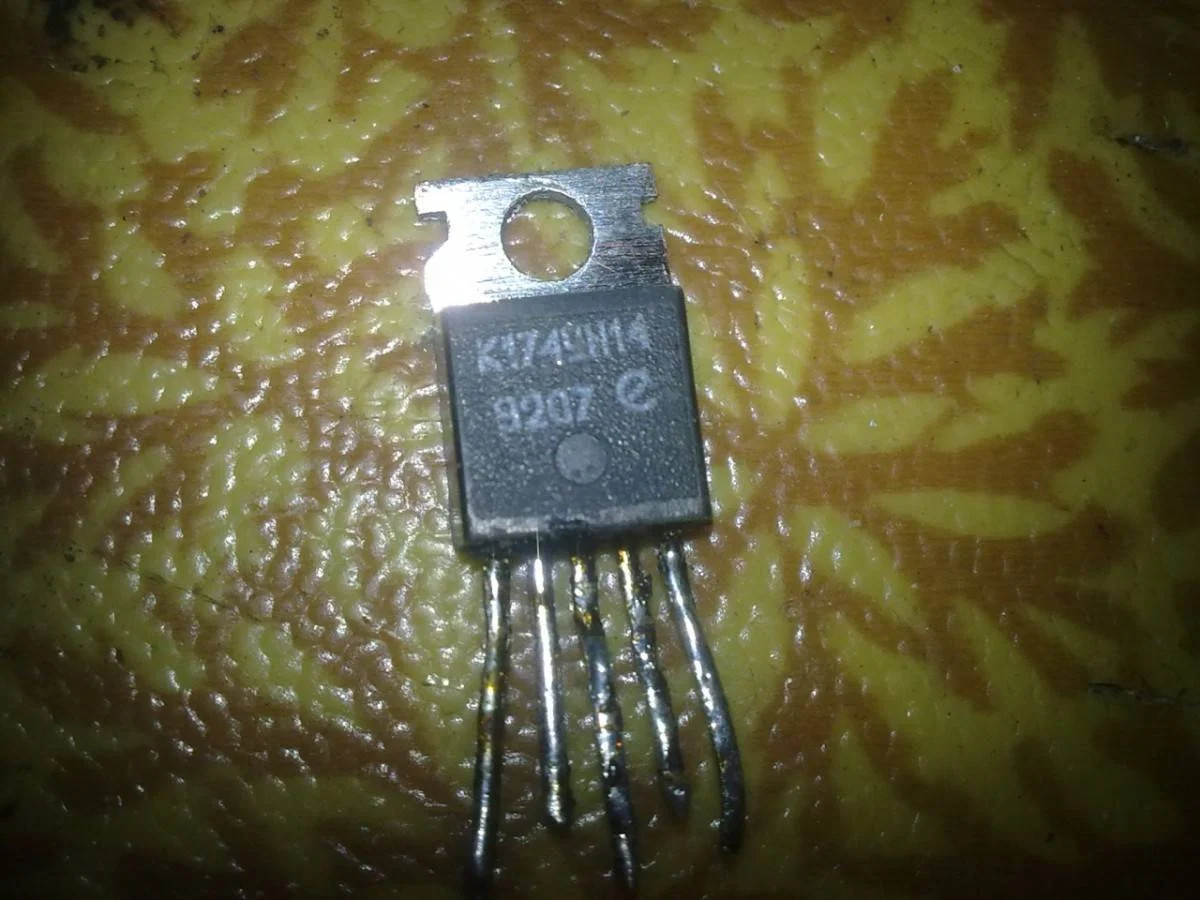

Вот первые фото - родной радиатор, плата от старого самодельного овердрайва и сама микросхема:



[~SkyFire~]

Извиняйте модераторы за косяк - интернет чего-то фигово сегодня работает, лучше я завтра фотки попробую выложить!



[~SkyFire~]

И так, пробую выкладывать:



[~SkyFire~]

УРА! Проглючилась связь наконец-то!))) Ну, продолжу..))



[~SkyFire~]

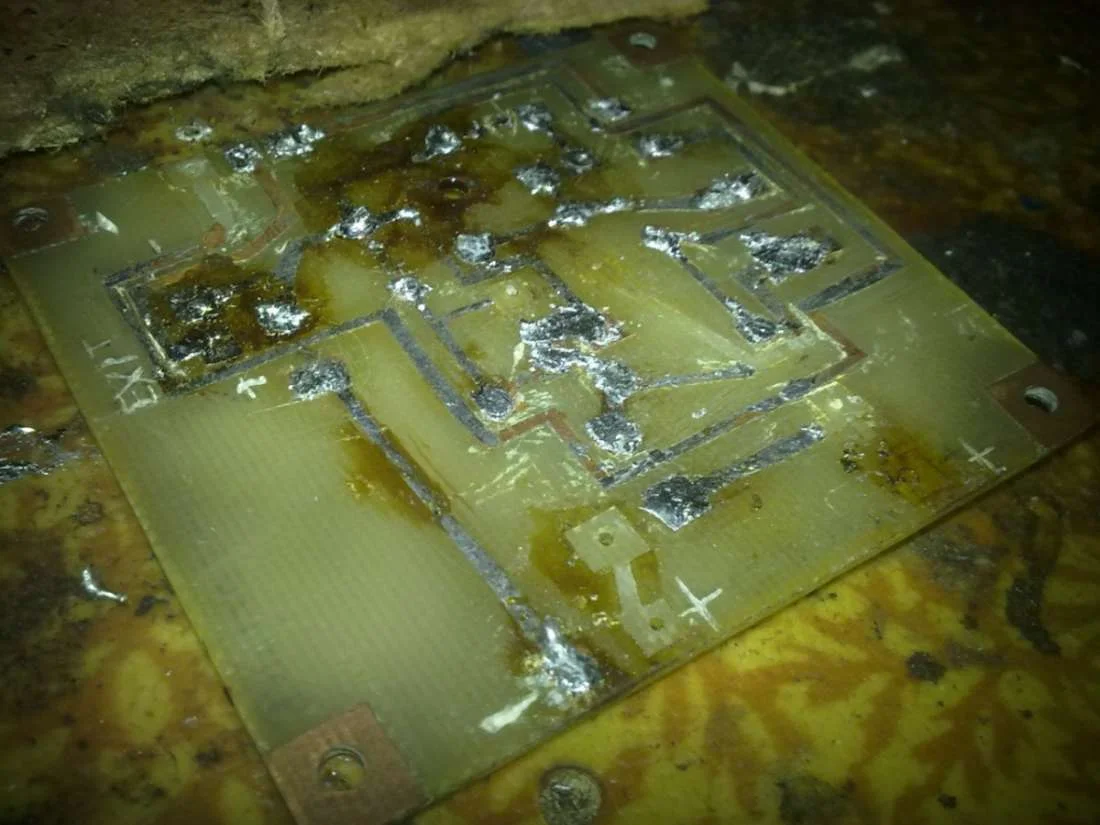

Эта печатка,как я говорил, от старого овердраива - давно убита, и чтоб не тратить фоторезист и гетинакс на такую маленькую схему я решил использовать эту..

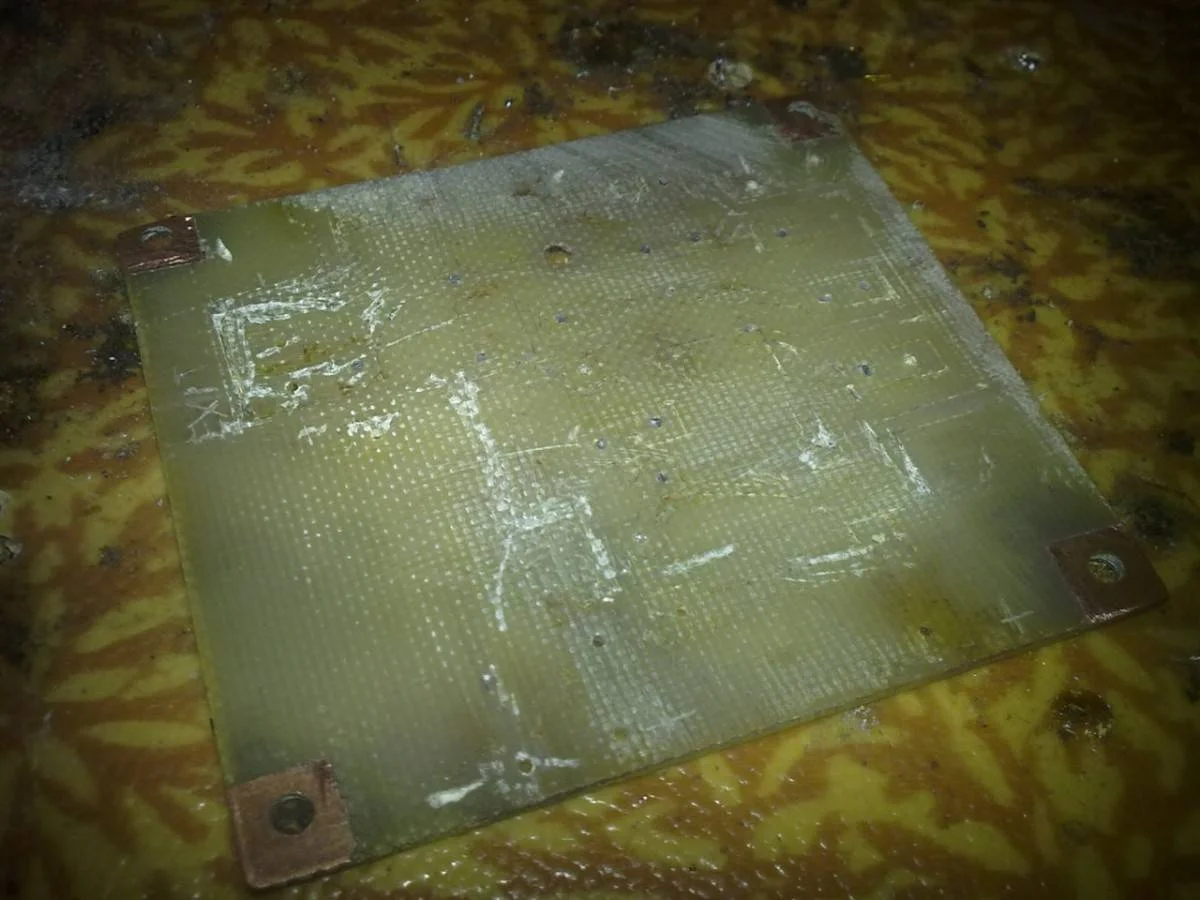

Счистил все старые дорожки напильником и немного шлифанул наждачкой:

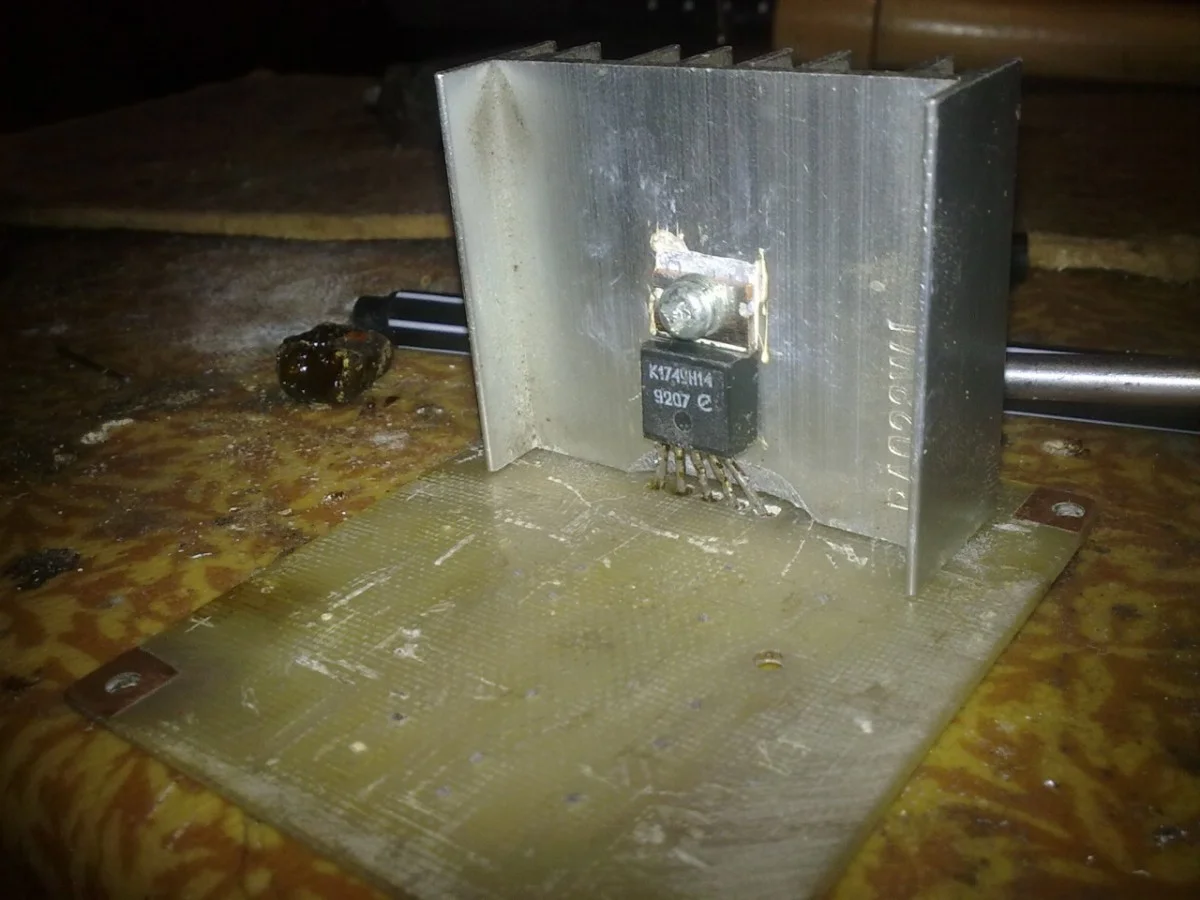

Потом примерил микросхему и новый радиатор, старый был какой-то стрёмный:



[~SkyFire~]

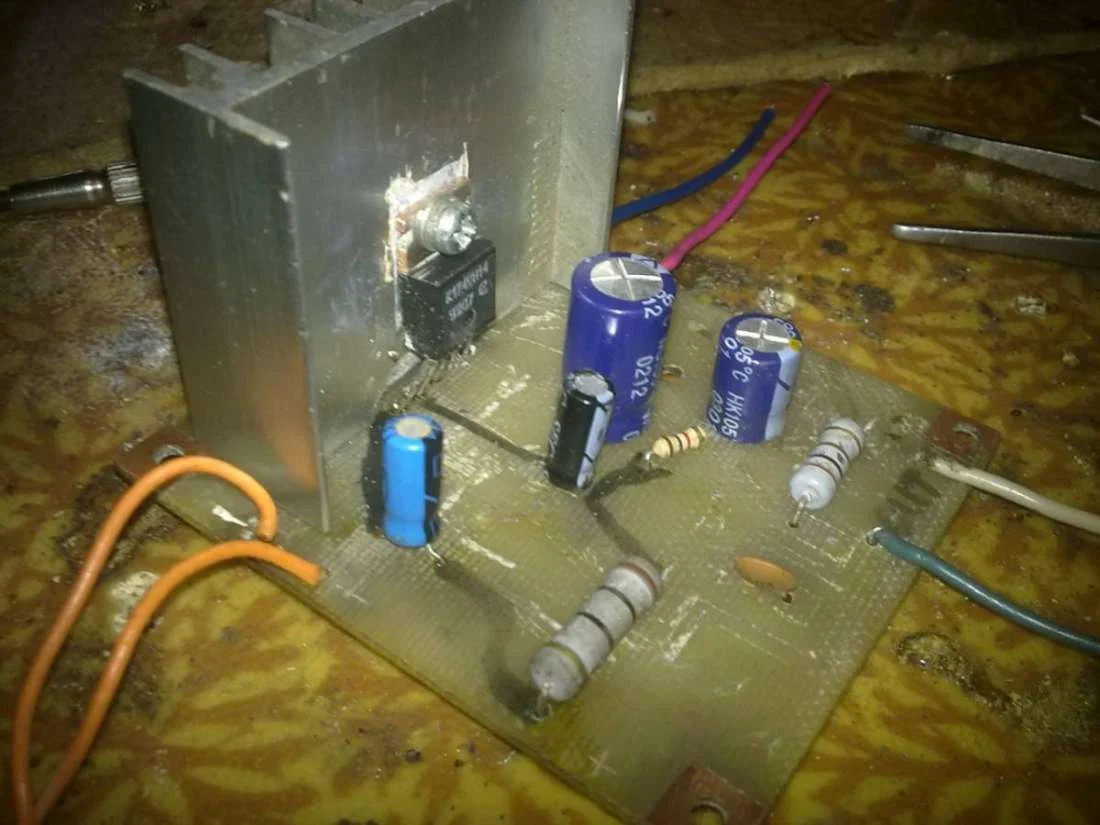

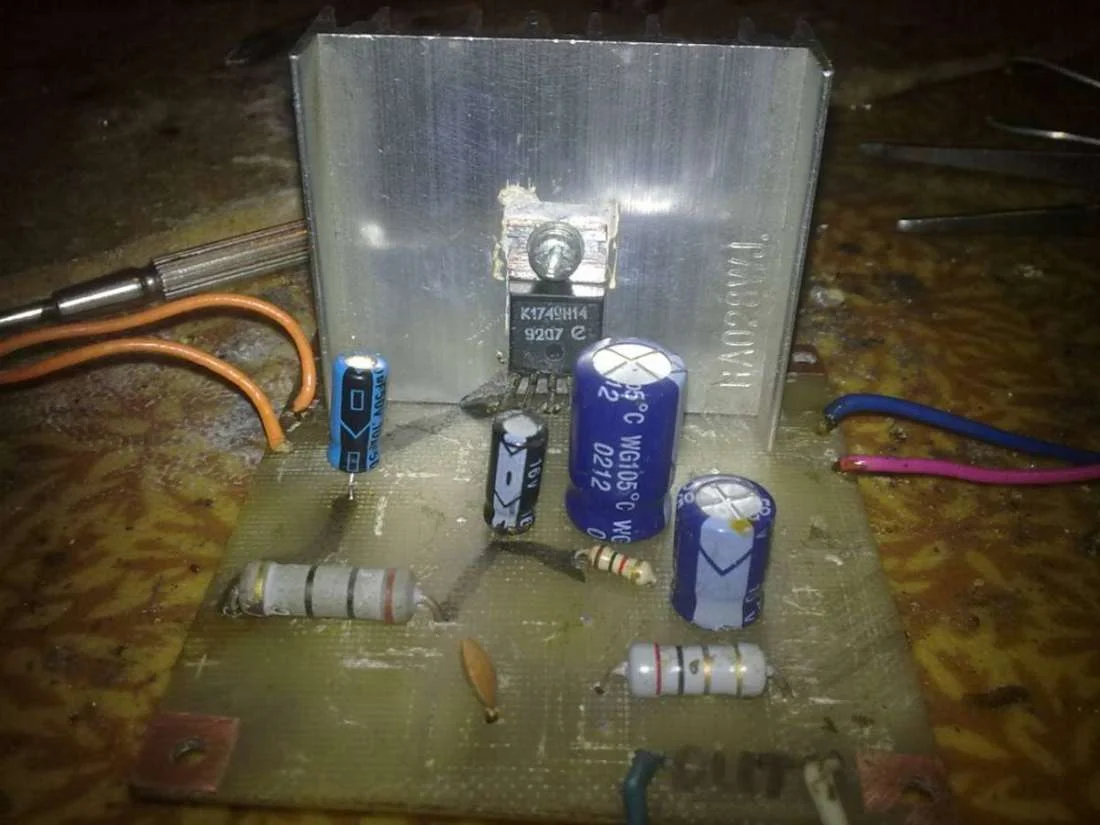

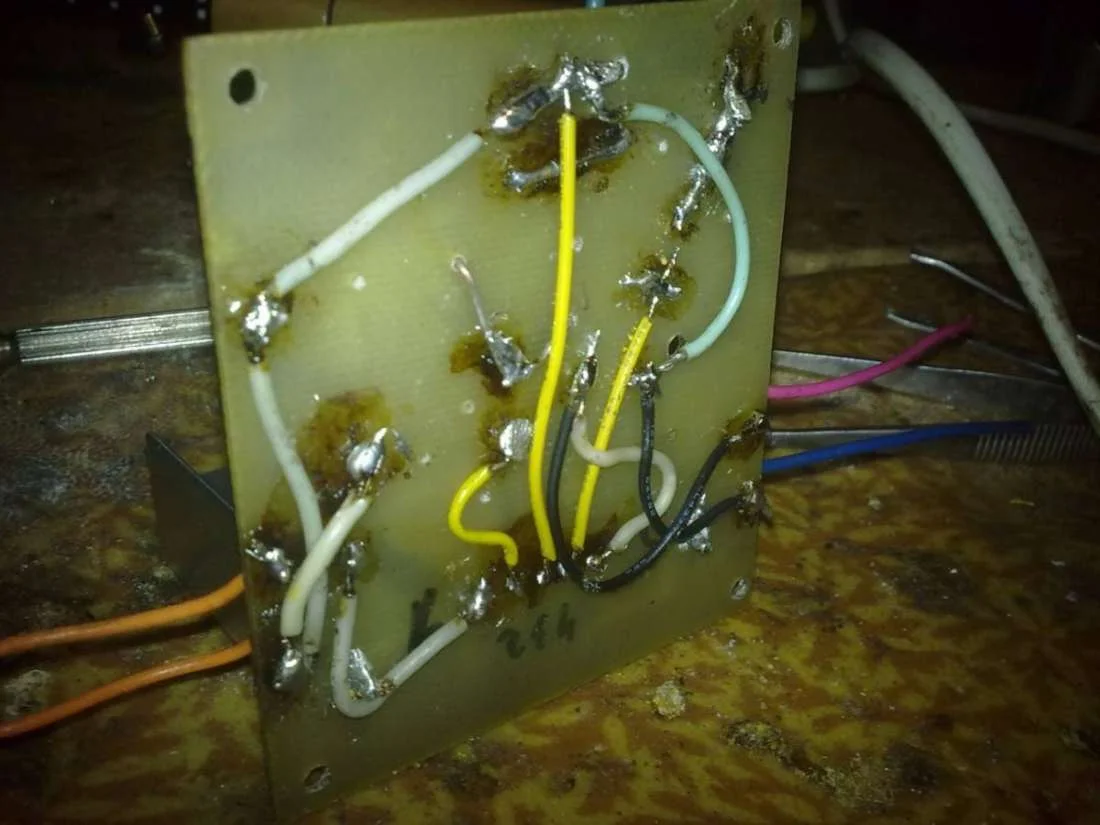

Ну а дальше пошло поехало, насверлил дырочек под детали и впаял все это дело, опять же, фоторезистом не пользовался - небыло необходимости, обошелся проводами:



[~SkyFire~]

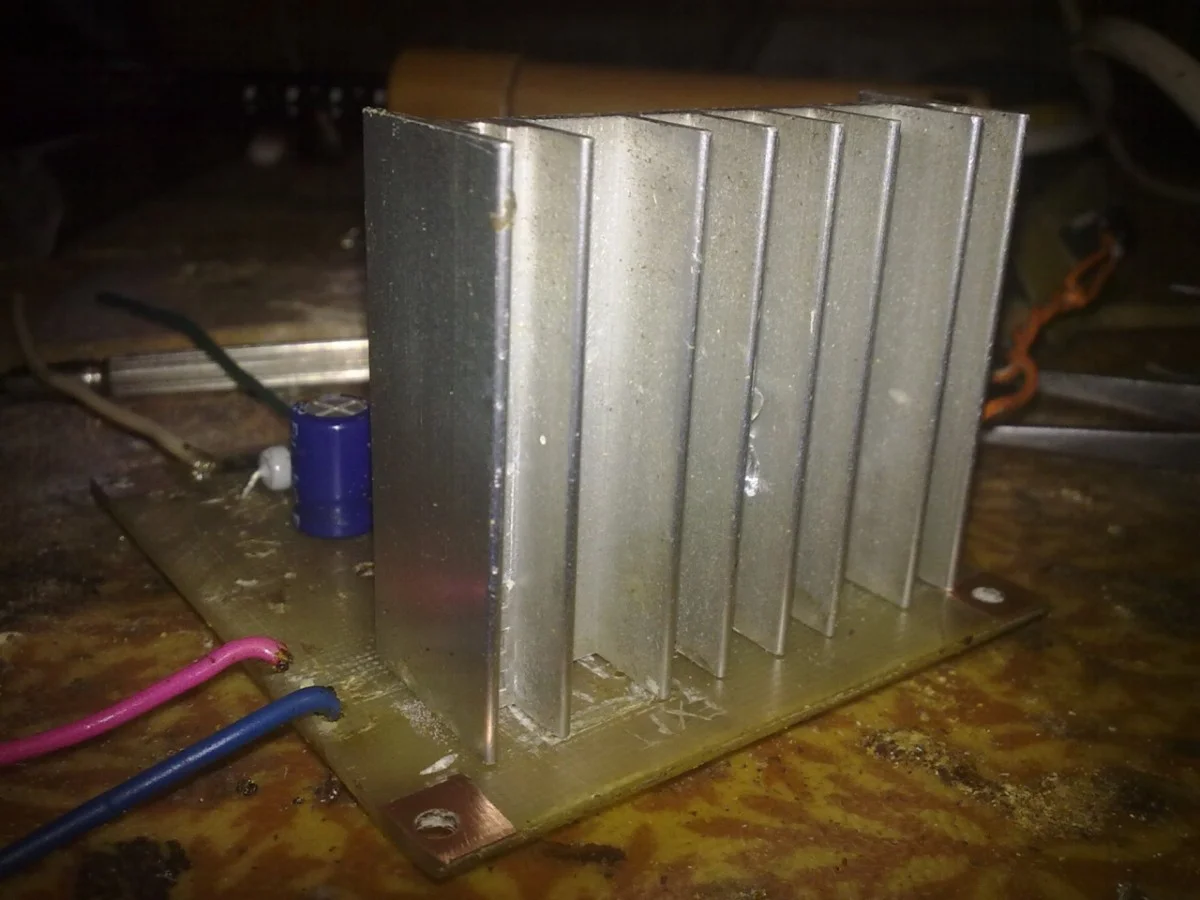

Ну вот, собственно и все! Усилочек при напряжении питания в 9 вольт выдает четкие, хорошие 5 Ватт моно звука на 4 омный 70 миллиметровый динамик...
Низкий ток потребления, мерить не мерил но скажу, на одной кроне все эти дни работает (4 дня) и даже почти не разрядил её! )))
Вобщем пишите отзывы, поправьте если где заметили косяк в работе (за исключением корявого внешнего вида)..
Мне например очень понравился девайс, хотелось бы поблагодарить пользователя "СветLANа" Пендели в нужную сторону получал от неё.:tehnari_ru_707:
P.S. : Я ведь и знать не знал что эта микросхема усилитель...)))
