Усилитель на TDA2052

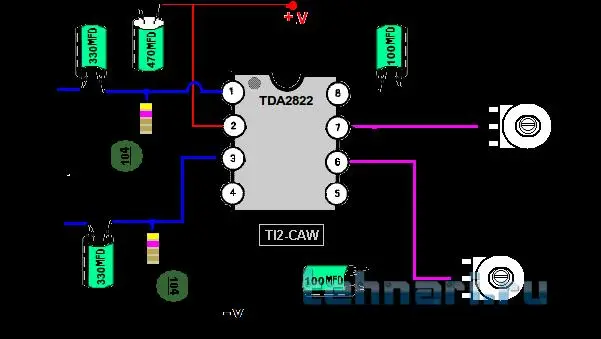

Нужно сделать усилитель (фото 1) ,чтобы было как то так как на втором фото! Может кто нарисовать так же? А то я далёк от этого!
Спасибо за понимание



[Николай_С]

А уже готовый не проще купить у китайцев?



[Александр161]

Хочу сделать сам и почти всё есть.



[Mr.Fix]

Хочу сделать сам и почти всё есть.

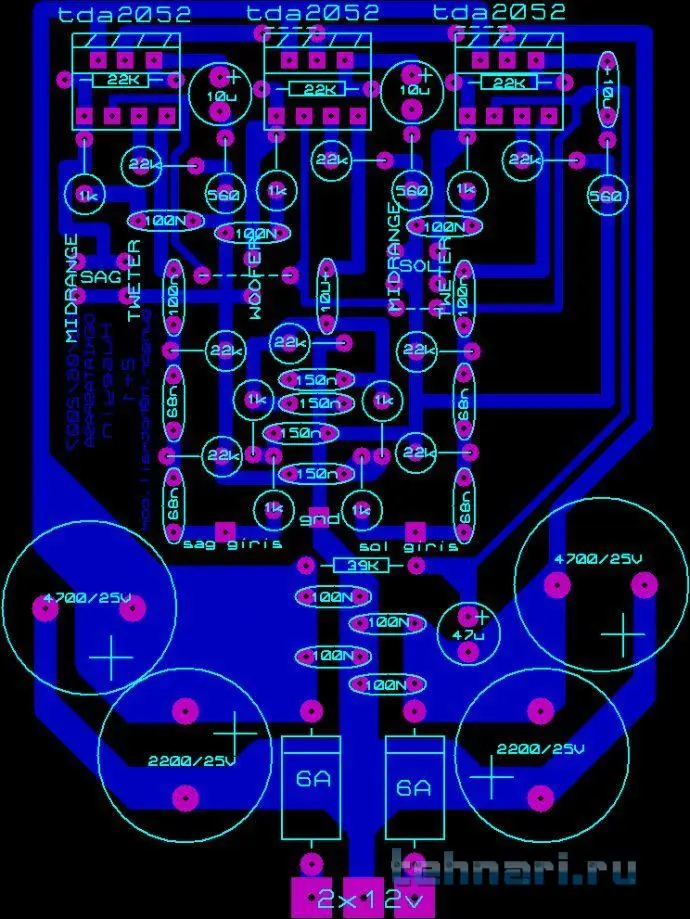

Если подождёте, я Вам нарисую плату.
Для создания этого проекта нужно знать габариты Ваших деталей, особенно интересуют диаметр электролитических конденсаторов, а так же, скажите пожалуйста, какое планируете питание усилителя? Один канал или два будет? Каким стеклотекстолитом располагаете?



[uzren]

Хочу сделать сам

Может кто нарисовать так же?

Как то не вяжется... Уже не получается

сделать сам

А, все таки, самому разобраться??? Sprint-Layout не такая уж и сложная программа... Если уж

Хочу сделать сам



[sergeisam]

Нужно сделать усилитель

Что-то не очень понятно, на какой микросхеме нужен усилитель ?

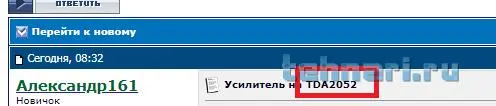

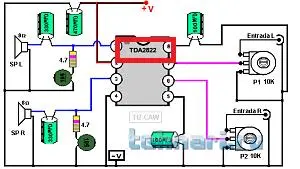

В названии темы одно, а на рисунке - совсем другое ? TDA2052 или TDA2822 ?



[wadim_k]

Ну дык ему нужно нарисовать такую "схему", как для 2822, только для 2052. Как-то так. Или не?



[Sinus]

Что-то не очень понятно, на какой микросхеме нужен усилитель ? В названии темы одно, а на рисунке - совсем другое ? TDA2052 или TDA2822 ?

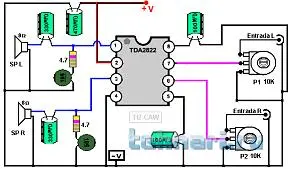

У него есть TDA2052 и даже печатная плата под неё. Но он совершенно ничего не понимает в обозначениях элементов и понятия не имеет что делать с печатной платой и зачем она вообще нужна. Он хочет чтоб ему наглядно нарисовали, желательно в 3D, как нужно соединить детали чтоб получился усилитель. Печатные платы ему не нужны, нужен наглядный рисунок как соединить детали между собой. Рисунок с TDA2822 он привел для того, чтоб лучше поняли чего он хочет.



[Александр161]

Да спасибо! Именно это мне и нужно



[Александр161]

Если подождёте, я Вам нарисую плату.
Для создания этого проекта нужно знать габариты Ваших деталей, особенно интересуют диаметр электролитических конденсаторов, а так же, скажите пожалуйста, какое планируете питание усилителя? Один канал или два будет? Каким стеклотекстолитом располагаете?

Каналов будет 3 . 2 динамика и сабвуфер.
Конденсатор будет примерно1см на 3 см. Текстолит 7 на 9, но это не главное, возьму какой нужен! По питанию незнаю, посоветуйте. Спасибо!



[Mr.Fix]

Для начала нужно определиться с схемой, по которой будете делать усилитель.

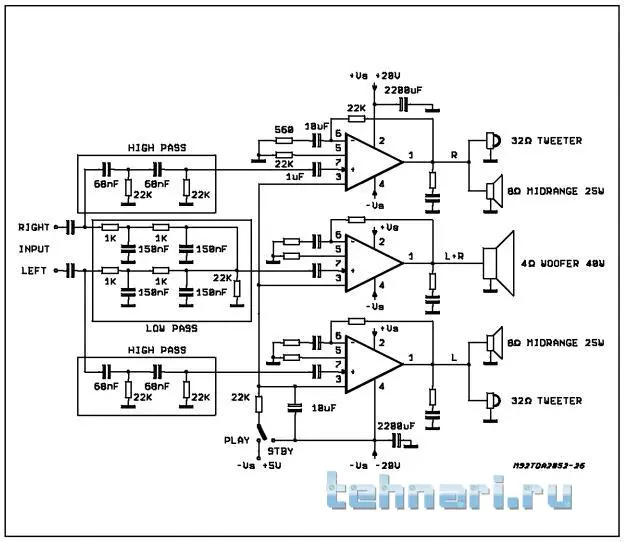

В Вашем случае можно использовать схему рекомендованную производителем.



[Александр161]

Если подождёте, я Вам нарисую плату.
Для создания этого проекта нужно знать габариты Ваших деталей, особенно интересуют диаметр электролитических конденсаторов, а так же, скажите пожалуйста, какое планируете питание усилителя? Один канал или два будет? Каким стеклотекстолитом располагаете?

Спасибо! Конечно подожду



[Александр161]

Для начала нужно определиться с схемой, по которой будете делать усилитель.
В Вашем случае можно использовать схему рекомендованную производителем.

Если можно, то по этой схеме



[sergeisam]

Именно это мне и нужно

Mr.Fix, не "забембаешься" по

схему рекомендованную производителем

вот такое рисовать ??? tehno001



[Александр161]

https://yandex.ru/images/touch/search?pos=5&img_url=https%3A%2F%2Fi.pinimg.com%2F736x%2F75%2F1b%2Fa4%2F751ba49e15fc7c4ac0e8829392327384.jpg&text=tda2052%20%D1%83%D1%81%D0%B8%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%202-1&rpt=simage&source=wiz&ts=1543383245296

Mr.Fix, не "забембаешься" по
вот такое рисовать ??? tehno001



[Александр161]

Для начала нужно определиться с схемой, по которой будете делать усилитель.
В Вашем случае можно использовать схему рекомендованную производителем.

Нарисуйте по этой схеме



[Mr.Fix]

Нарисуйте по этой схеме

Давайте всё же уточним, нужен схематичный сборочный чертёж или проект печатной платы?



[sergeisam]

Давайте всё же уточним

похоже автору, судя по тому, что

А то я далёк от этого!

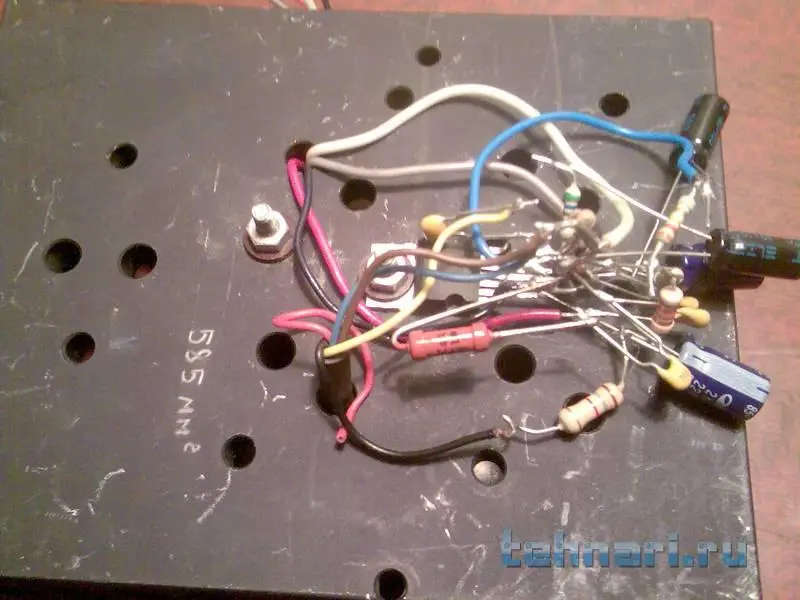

нужна вот такая "галиматья". tehno001



[Александр161]

Давайте всё же уточним, нужен схематичный сборочный чертёж или проект печатной платы?

Нужно нарисовать по первому фото, но чтоб выглядело как но втором



[Александр161]

похоже автору, судя по тому, что

нужна вот такая "галиматья". tehno001

Да! Только здесь ничего не понятно
