Усилитель на TDA7377

[bar7uk]

Усилитель на TDA7377

Здравствуйте! Всё таки не устраивают меня микросхемы TDA 2030, решил переделать колонки на TDA 7377. Отсюда первый вопрос: питание для TDA 7377 нужно однополярное, а мой трансформатор ( который в колонках) двуполярный, как это можно исправить?



[Pahello]

А трансформатор не надо курочить. Возьми крайние выводы обмоток.



[bar7uk]

Возьми крайние выводы обмоток.

Т.е. средний провод оставить, а крайние сразу на диодный мостик?



[urfinjuss66]

7377 надо 15-18 вольт однополярки, переменки соответственно 10-12вольт. Так что или одно плечо использовать или параллелить вторички.



[WHS]

Создал новую тему, не надо смешивать разные микросхемы в одной теме..



[Pahello]

Интересно, а чем эта микросхема отличается от TDA1558Q?
Ребрендинг?tehno035
А по теме:
1. Транс какой мощности? Боюсь не потянет он этот усилитель...
2.

Так что или одно плечо использовать или параллелить вторички.

Про одно плечо см. выше. А вот запараллелить обмотку с отводом- пе получиться...

И... Неужели она будет лучше 2030 звучать?



[DTS]

не устраивают меня микросхемы TDA 2030, решил переделать колонки на TDA 7377. питание для TDA 7377 нужно однополярное, а мой трансформатор ( который в колонках) двуполярный, как это можно исправить?

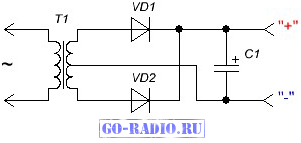

вот так, но такая замена не оправдана ни разу, ты вместо усилителя на 18Вт с очень хорошим звучанием и довольно низкими искажениями , ставишь усилитель с искажениями в 10-20 раз бОльшими, прочти внимательно даташит и поймёшь о чём я говорю.



[Pahello]


Изображения


Это мне?
Не знал! Единственное- смущает один диод вместо моста!



[BH3]

...смущает один диод вместо моста!

Ну, не один, а два, а с трансформатором со средней точкой то же самое двухполупериодное выпрямление что и с мостом



[Pahello]

о же самое двухполупериодное выпрямление что и с мостом

Спасибо! Буду знать!



[bar7uk]

с трансформатором со средней точкой то же самое двухполупериодное выпрямление что и с мостом

Я запутался! Сейчас из трансформатора выходит один минус и два плюса, мне будет достаточно повесить на диодный мост минус и один из плюсов ( а второй просто оставить) или нет?



[sergeisam]

Я запутался!

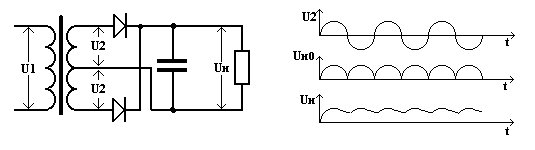

Уже приводилась схема двух полупериодного выпрямителя. См. первый рисунок.
При таком включении ток, отдаваемый трансформатором, удваивается, но напряжение на выходе будет одно полярным и вдвое меньшим.

будет достаточно повесить на диодный мост минус и один из плюсов ( а второй просто оставить) или нет?

Нет. Надо просто использовать только положительное плечо выпрямителя. См. второй рисунок.



[bar7uk]

Надо просто использовать только положительное плечо выпрямителя. См. второй рисунок.

На схеме Rн 1 и Rн 2 это сопротивления? Если да то каким номиналом?



[DTS]

в твоём случае резистор- это твоя микросхема усилителя



[bar7uk]

в твоём случае резистор- это твоя микросхема усилителя

На вашем рисунке задействовано только три контакта диодного моста



[Pahello]

Вот чуть выше правильно.
Т.е. тебе и надо 2 диода.



[Daniellos]

bar7uk, делайте по схеме, предложенной sergeisam. Самый лучший и простой вариант.

На вашем рисунке задействовано только три контакта диодного моста

Задействована одна половина моста.



[bar7uk]

Самый лучший и простой вариант.

Т.е. по схеме из поста №14, верно?



[DTS]

Т.е. по схеме из поста №14, верно?

как ты думаешь, стал бы я фигню советовать.
я тебе ещё раньше показал как сделать, так зачем разводить дискуссию на несколько страниц, просто сделай уже наконец то и сам увидишь.



[Vadim 161]

На вашем рисунке задействовано только три контакта диодного моста

3 контакта задействовано потому что это полумост ( двухполупериодный выпрямитель).
