Здравствуйте. Отдали дверной звонок "зв стаккато". Как я понял, он не работает. Оранжевый корпус, ручка переменного резистора и три выключателя П2К, с фиксацией. При подключении к 220 В издаёт однотонный шум.
Кто знает, какие звуки он должен воспроизводить? В поиске ничего не нашёл :tehnari_ru_837:
Состав: КТ321В, кажется КТ209, Д226Б, Д816А, согласующий трансформатор, два электролитических конденсатора, керамические конденсаторы, резисторы.



[sergeisam]

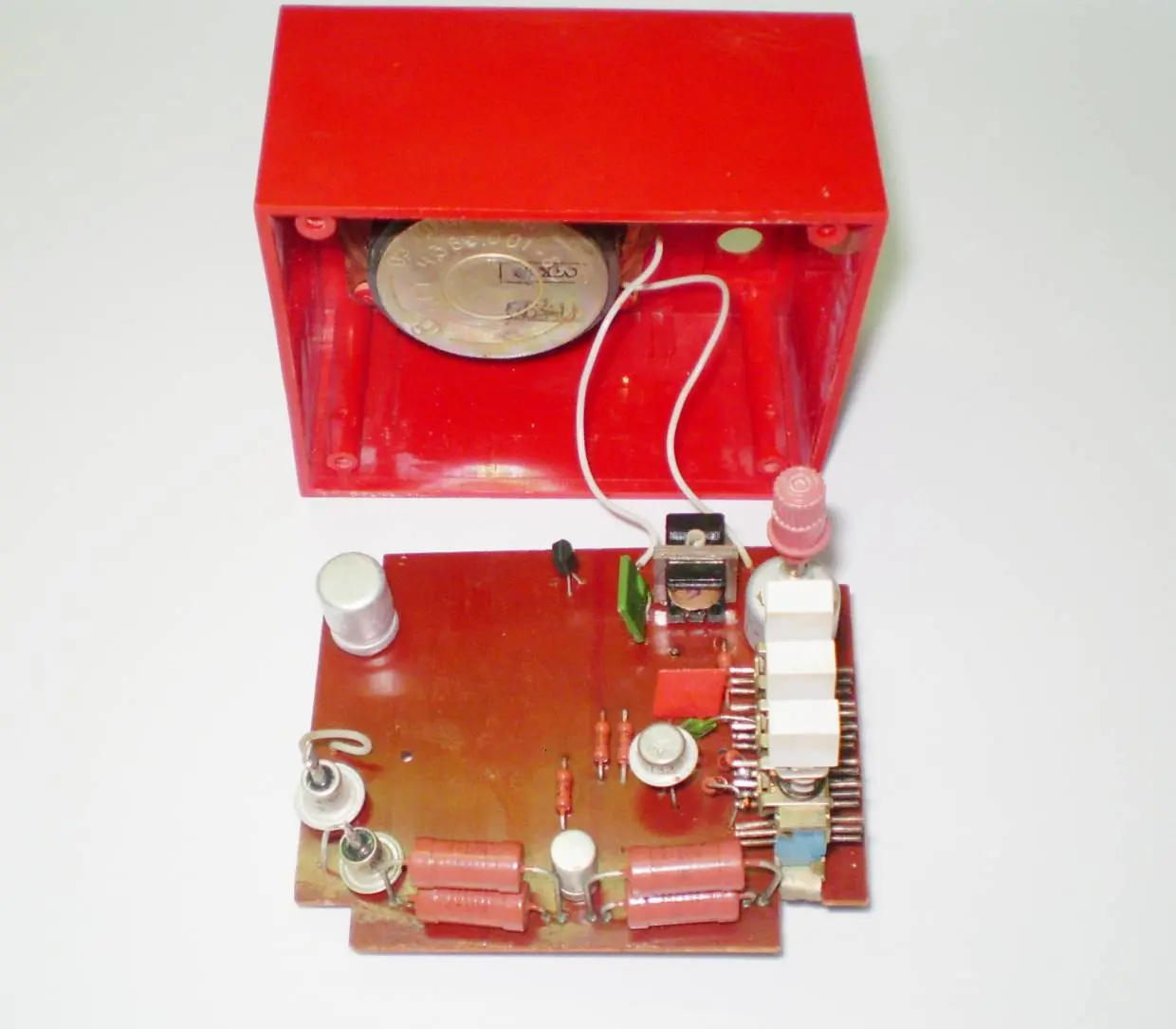

Это такой?
Схему, наверное, не найти. Надо самому нарисовать по плате. Потом можно будет определить

какие звуки он должен воспроизводить



[KYPA]

Да, такой, только компоненты на плате немного по-другому расположены! А откуда Вы взяли это фото?



[g-zm]

кажется КТ209, .

А что на нем написано, а то в таком корпусе были музыкальные микросхемы?



[KYPA]

Это оказался КТ209К http://fotkidepo.ru/photo/395404/113648JzoqTzBkZ/195868w.jpg



[g-zm]

Это оказался КТ209К http://fotkidepo.ru/photo/395404/113648JzoqTzBkZ/195868w.jpg

Ну тогда рисуйте схему как сказал sergeisam и будем посмотреть.



[KYPA]

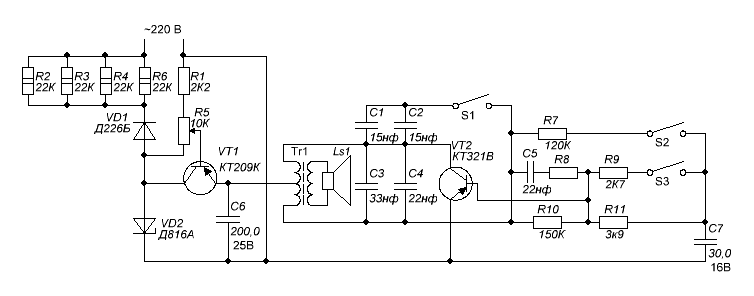

Срисовал. могут быть ошибки.



[sergeisam]

А откуда Вы взяли это фото?

Из интернета. tehno001
Схема напоминает "электронного соловья".
Переключателями изменяется тембр и скорость, может быть.

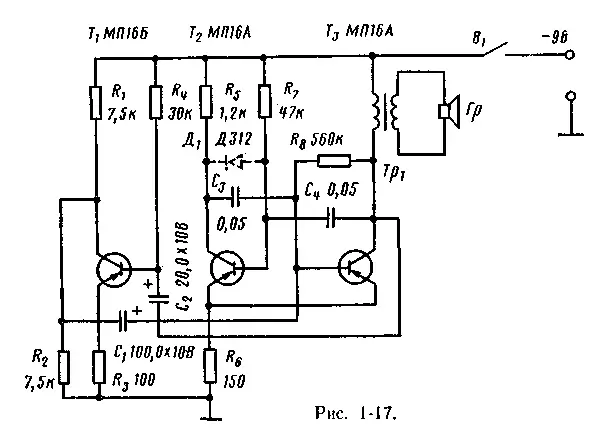

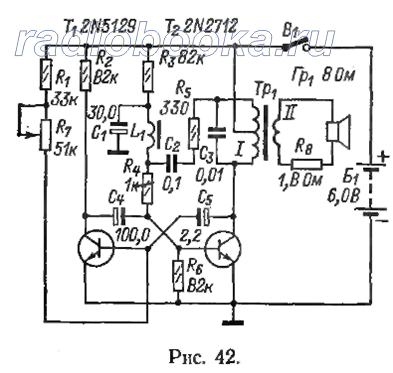

Вот схемы для примера.



[KYPA]

Как мне узнать, исправен мой звонок или нет?



[sergeisam]

как мне узнать

Если схема срисована правильно, то на коллекторе VT1 должно быть минус 22 Вольта относительно эмиттера VT2.
На эмиттере VT1 напряжение должно изменятся при вращении потенциометра R5.


ВНИМАНИЕ ! При измерениях необходимо соблюдать технику безопасности. Так как в этом звонке применена без трансформаторная схема питания. Т.е. присутствует гальваническая связь с электрической сетью и существует риск поражения электрическим током.



[KYPA]

Спасибо за ответ!

на коллекторе VT1 должно быть минус 22 Вольта относительно эмиттера VT2.

Там -10,3 В DC и 11,5 В АС. Правда я провода к динамику отпаял, а то не вытащить плату.

На эмиттере VT1 напряжение должно изменятся при вращении потенциометра R5.

Меняется от -3,4 до -11,5 В DC.
