Китайский стратегический разведывательный БПЛА "Soaring Dragon" Парящий дракон

В теме речь пойдет об изготовлении с "0" модели китайского стратегического БПЛА в масштабе 1:72.



[Дед Леня]

Китай активно проводит модернизацию своих вооруженных сил, в том числе и ВВС. Помимо пилотируемой авиации большое внимание уделяется беспилотным авиасистемам, где китайцы не чураются копировать лучшие образцы БПЛА, набираться опыта для создания аппаратов собственной разработки. Вслед за США, имеющим на своем вооружении стратегический разведывательный БПЛА "Global Hawk" ВВС Китая выдали ТТЗ на разработку подобного аппарата для своих нужд. И такой БПЛА Chengdu Xianglong (Парящий дракон) был разработан Авиационной промышленной корпорацией в г. Чэнду (Chengdu Aircraft Industry Corporation - САС). Первый полет аппарат совершил в 2009 году, в настоящее время испытания продолжаются. Макеты БПЛА были продемонстрированы на авиасалоне в Чжухае (КНР), где авиастроительная компания САС обнародовала данные о разрабатываемом ею высотном беспилотном летательном аппарате с большой продолжительностью полета Xianglong. По некоторым показателям аппарат немного уступает американскому RQ-4 Global Hawk.
По данным САС, Xianglong имеет сопряженное с крылом оперение - что представляет собой одну из разновидностей "замкнутого крыла".Такая конструкция позволяет получить большую площадь крыла при меньшем весе аппарата и увеличить порог достижения флаттера.Длина фюзеляжа составляет 14 метров, а размах крыльев-25 метров. Аппарат сможет совершать полеты на высоте 16,7-18,3 тысячи метров. Взлетная масса беспилотника составит 7,5 тыс. кг, масса полезной нагрузки-650 кг, а дальность полета - 3,8 тыс. морских миль(7000 тыс. км). БПЛА планируется оснастить спутниковой системой управления. Предположительно, Xianglong получит радиопоглощающее покрытие и будет выполнять роль наводчика для противокорабельных баллистических ракет DF-21D, стоящих на вооружении Китая.



[Дед Леня]

Фотографии нового китайского беспилотника были обнародованы 1 июля 2011 года. Аппарат получил турбореактивный двигатель (ТРД).



[Дед Леня]

В мировом авиастроении подобная схема "замкнутого крыла" пока не нашла широкого применения, отработка ее пока идет на машинах энтузиастов-авиастроителей, но уже и большие авиационные КБ начали выдавать "на-гора" проекты пассажирских, грузовых лайнеров и самолетов военной авиации, выполненных по этой схеме.



[Дед Леня]

Данный БПЛА не давал мне покоя с 2011 года, как только я увидел в сети первые его фото. Привлекала к себе необычная коробка крыльев и оперения, но что-то сделать из пластика, не имея размеров аппарата и более подробного вида было невозможно. И вот , в середине прошлого года завеса тайны аппарата приоткрылась настолько, что можно было браться за дело, к чему я и пришел в январе 2016 года. В сети появился плакат с контурами различных БПЛА, выполненных в одном масштабе. Среди них были Xianglong, RQ-4 Global Hawk и X-47B. (Два последних БПЛА в масштабе 1:72 пополнили мою коллекцию беспилотников в 2013 году) Поэтому не составляло большого труда пересчитать новые размеры аппаратов на плакате, увеличить его и получить контурный рисунок искомого китайского аппарата. Что и было мною сделано. Теперь остается только воплотить это художество в пластик, чем я и буду заниматься, так как очень хочется иметь на полке аппарат оригинальной конструкции.



[Дед Леня]

Подобрал материал для изготовления модели, а вместе с ним и выбрал технологический процесс , по которому будет делаться корпус беспилотника. В качестве основного материала выступает листовой полистирол толщиной 3мм (кусок рекламного щита), а также листовой пластик толщиной 1мм. Перевел с эскиза на пластик продольный профиль корпуса беспилотника, прорезал резаком и вычленил заготовку из листа. Затем срезал с профиля киль и воздухозаборник двигателя. По разметке нарезал в заготовке профиля пазы и из 1мм пластика нарезал заготовки поперечного профиля корпуса и вставил их в соответствующие пазы, а затем после некоторой подгонки промазал места соединения клеем.



[Дед Леня]

Клеевые швы шпангоутов, образующих контур внешней обшивки и приклеенных сегодня ночью на поперечный лонжерон, к утру высохли, поэтому появилась возможность продолжить работу по изготовлению продольного лонжерона и вклейки его в конструкцию фюзеляжа. Материалом для изготовления продольного лонжерона послужил листовой пластик толщиной 1мм.После прорезки установочных пазов в заготовках продольного лонжерона и шпангоутах конструкция была собрана воедино и промазана полистирольным клеем. После сушки контуры продольного лонжерона были обработаны шкурником до чертежных размеров.



[Дед Леня]

После получения каркаса корпуса БПЛА начинаю его заполение "Эпоксилином" с нижней части фюзеляжа до продольного лонжерона.



[Дед Леня]

После полимеризации состава продолжил заполнение "Эпоксилином" задней части фюзеляжа с оформлением пластиком и металлической трубкой кормовой части двигателя. После полимеризации нанесенный состав на нижнюю и заднюю часть фюзеляжа был подвергнут зачистке шкурником. После доведения контуров до чертежных размеров в нижнюю часть фюзеляжа была вклеена пластина полистирола, которая после обточки будет представлять собой приборный отсек. Отсеки передней части фюзеляжа были заполнены обрезками полистирола и после этого была произведена обмазка "Эпоксилином" передней части фюзеляжа.



[Дед Леня]

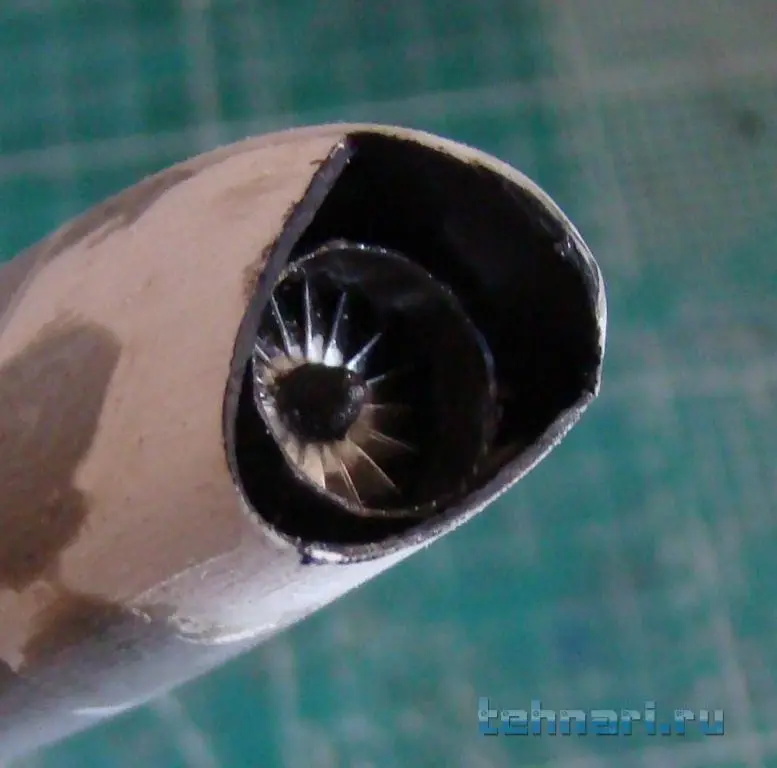

Из латунного кольца от шариковой авторучки был выгнут воздухозаборник двигателя. После установки на фюзеляж была произведена его обмазка "Эпоксилином" и пока смесь полимеризовалась, я занялся выхлопным соплом двигателя. Само сопло подобрал из запасника от модели самолета F-18, колесо турбины вырезал из жести, установил на ось и украсил небольшим коком. После покраски выхлопное сопло двигателя встало на свое место.



[Дед Леня]

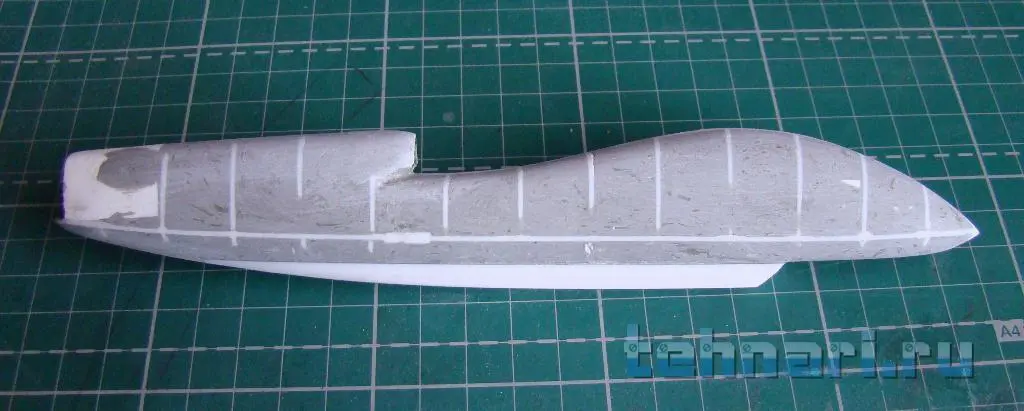

После полимеризации состава в районе воздухозаборника фюзеляж был подвергнут окончательному формообразованию методом ошкуривания и принял вот такой вид.



[Дед Леня]

Из 3мм и 5мм листового полистирола вырезал при помощи резака и пилки заготовки хвостового оперения и крыльев. Теперь предстоит работа по выведению профиля крыла на этих заготовках и установка их на фюзеляж.



[Дед Леня]

При помощи ножа, профильного скрайбера и шкурника выведен профиль крыла и хвостового оперения. В фюзеляж вклеены устаночные штифты, ответные установочные отверстия просверлены в крыльях и хвостовом оперении. Предварительная сборка фюзеляжа с крыльями и хвостовым оперением дала вот такой результат.



[Дед Леня]

Работа над моделью продолжается и уже забрезжил свет в конце тоннеля. Из листового пластика над плиткой отформовал на болванке заготовку для изготовления закрылков Проулера, из которой их и вырезал. После предварительной мехобработки шкурником закрылки были приклеены к крылу. Затем последовала клеевая сборка хвостового оперения - стабилизатор соединился с килем, в который был предварительно вклеен контейнер тормозного парашюта.



[Дед Леня]

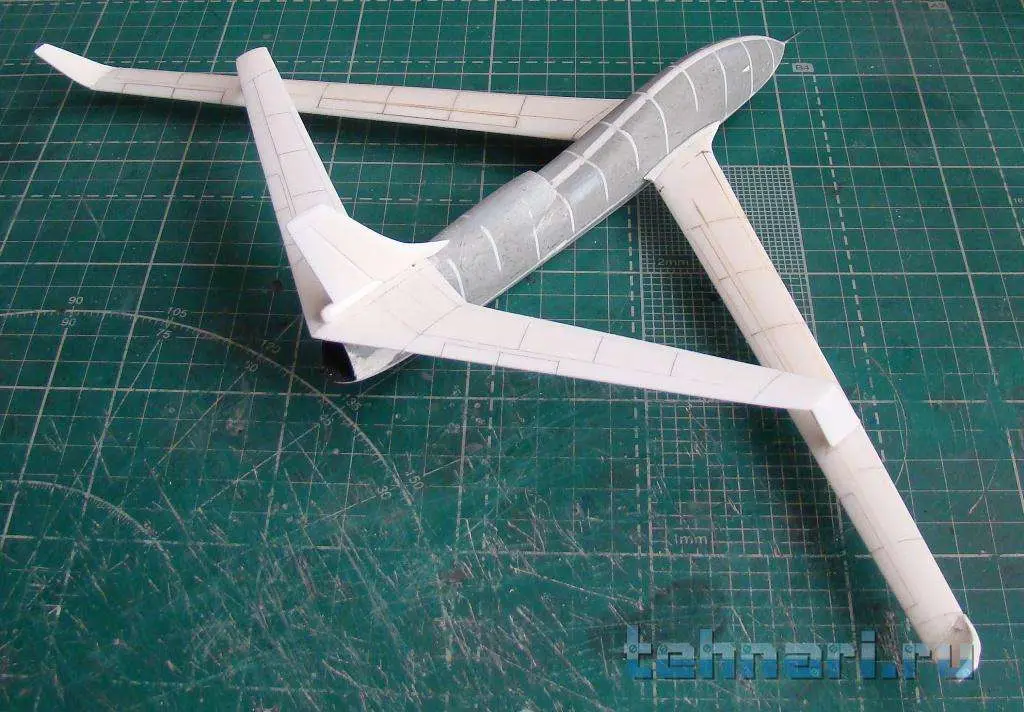

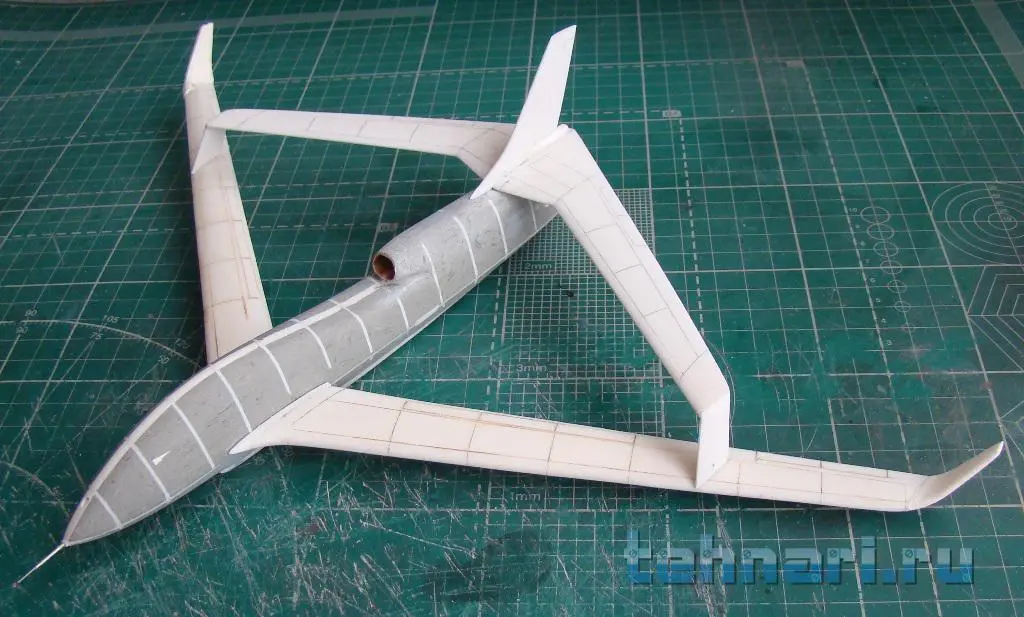

Перед окончательной шлифотделкой и клеевой сборкой собрал на штифтах все детали модели вместе.



[Дед Леня]

А также вырезал из пленки с клеевым слоем многочисленные лючки и наклеил их на фюзеляж.



[Дед Леня]

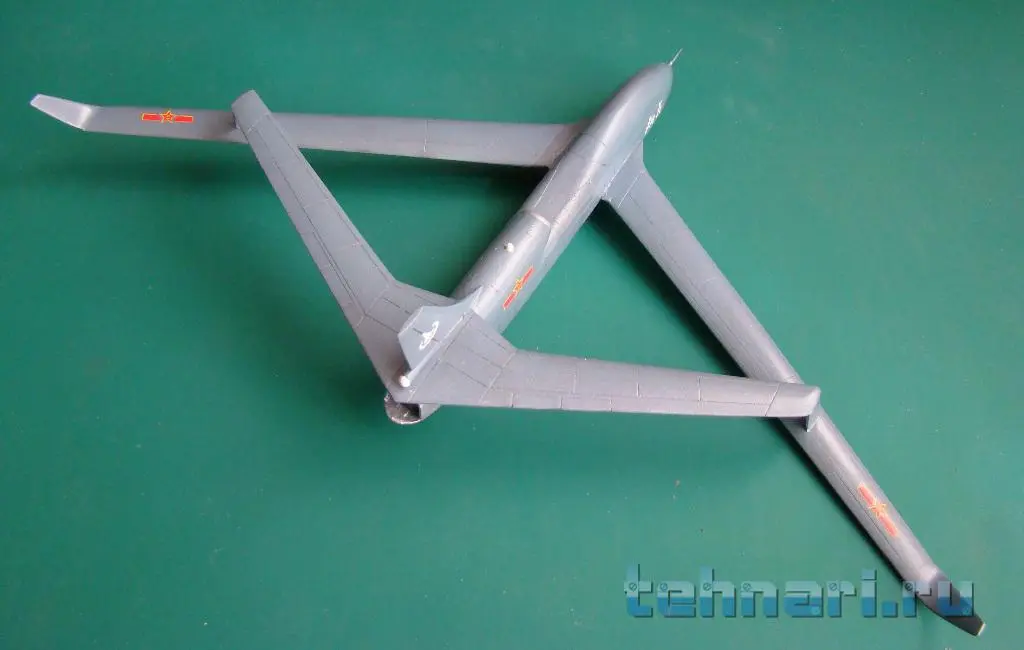

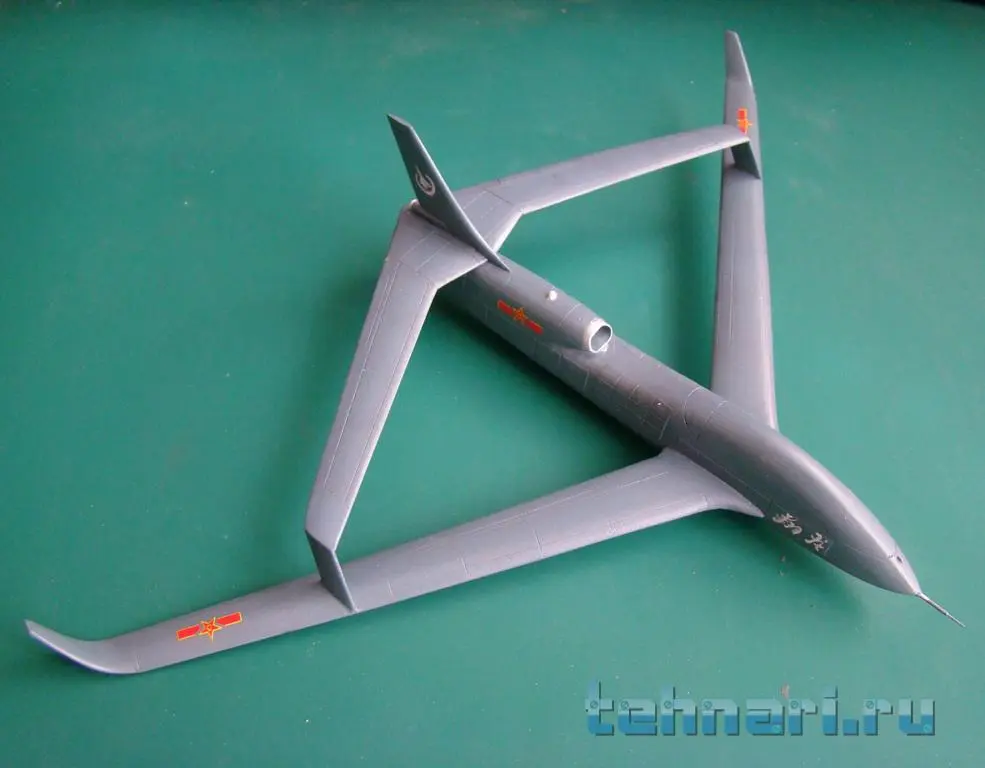

Модель задута из баллона серой грунтовкой "Тамия" и после сушки подвергнута окраске акриловыми красками "Тамия" аэрографом. Цвет краски подбирал и смешивал по фото. После окраски на модель наклеены декали ВВС Китая из запасника. Надпись на фюзеляже иероглифами и эмблема авиакорпорации на киле прорисована кистью.



[Дед Леня]

Несколько фото "Парящего дракона"на фоне...



[Дед Леня]

По данным китайской печати БПЛА Xian Long будет выполнять те же функции , что и БПЛА RQ-4 Global Hawk, хотя по некоторым показателям он уступает американскому БПЛА.
На фото показаны сравнительные размеры моделей американских БПЛА и БПЛА Китая, выполненных в масштабе 1:72.
