МЭ218, Электродвигатель отопителя, ГАЗ, УАЗ, АЗЛК

[электрик21]

МЭ218, Электродвигатель отопителя, ГАЗ, УАЗ, АЗЛК

Интересует такой вопрос.
Есть где то данные на такой-/ МЭ218, Электродвигатель отопителя, ГАЗ, УАЗ, АЗЛК/. Итересует не только обшие хар-ки ,но и моточные данные./ диаметр провода, кол-во витков./. Можно и стеклоочитителя. А может есть и в целом какая нибудь сводная таблица данных на такие моторчики.
Спасибо.



[prima]

Пошарюсь, если найду свои и отца тетрадки с записями, дам. Мотали их неоднократно.
Но там был достаточно большой разброс в зависимости от года выпуска.



[электрик21]

:tehnari_ru_203:

если найду свои и отца тетрадки с записями, дам. Мотали их неоднократно

Если не затруднит.Есть несколько /разношёрстных/моторчиков.Короче сделать парочку не меньше3000об. и 25 /20/вт. ??
Может еще и ШИМ какой нибудь посоветуете под такой вариант./самодел или покупной/.
Тут нашел еще МЭ217......



[prima]

Может еще и ШИМ какой нибудь посоветуете под такой вариант./самодел или покупной/.

ШИМы Володя дерба давал где-то тут. Мощные, качественные. Говорил, что разрабатывал их под электромотоцикл и делал в железе. Многолетняя эксплуатация.



[prima]

d 0.63 19 витков. Статоры мы обычно не записывали.



[электрик21]

d 0.63 19 витков. Статоры мы обычно не записывали.

Т.е. !9х2= 36 витков в пазе ?-или 19 общий /то это как то мало/
Статор мотали одним диаметром.? Там ведь две секции с небольшой разницей в диаметрах провода.За витки не знаю - еще не разматывал.



[prima]

Вычитать и умножать, малышей не обижать...

19 витков в секции, 38 в пазу. Если ты всё равно собрался ставить ШИМ, мотай статорные катушки одинаковые, по данным катушки с более толстым проводом.
Катушки не разматывал почти никогда, режешь, обжигаешь аккуратно любую толще 0.1, считаешь проводки. 10% в любую сторону ошибка не страшна.



[электрик21]

любую толще 0.1

Не понял 0.1 ? Наверное имелось в виду 1мм. Одна секция 0.97 вторая 1.03 . по факту. А зачем выкидывать ?-провод хороший и не ломаный. /пригодится/.



[prima]

Если провод двигателя, трансформатора толще 0.1 мм, разматывать не имеет смысла. Перепиливаешь, отжигаешь в печке или в закрытой жестянке на свежем воздухе, и персчитываешь отрезки, проще и быстрее. Более тонкие провода могут сгорать без остатка.

провод хороший и не ломаный. /пригодится/.

Лежат где-то корочки матери. Ровнильщица-ручьёвщица. В ОСОАВИАХИМе получала.
Отец начинал работу со старого провода. Отжигали, правили, изолировали ленточной х/б, укладывали обратно в изделие. Но с середины 60-х на практике он уже не делал такого.



[электрик21]

трансформатора толще 0.1 мм, разматывать не имеет смысла.

А я сматываю -запасаюсь/наверное стал жадным/ под мои хотелки всегда есть под рукой. А тоньше 01мм / особенно 007 я считаю наиболее ценным /как для меня/.



[kylan]

А я сматываю -запасаюсь

Я лет за 10-ть рыбалки не извел стока лески и шнура, сколь у тебя катушек :vverh: :fasepalm:



[prima]

У меня несколько центнеров в запасе, начиная с 0.02 ))



[электрик21]

У меня несколько центнеров в запасе, начиная с 0.02

Глубоко в душе тихонько завидую.У меня Все скромно.
0.02 даже не знаю ??-как и чем... 005 трудновато, а вот 0.07 уже хорошо мотается

Я лет за 10-ть рыбалки не извел стока лески и шнура, сколь у тебя катушек

.
А зачем мне леска. Я ее так ловлю в тарелке.:alk: Катушки для другого.Не толко из под рыбы, но из под "цветов" тоже хорошие.
Сегодня в свободное от безделья время начал со статора. 2х65витх1мм.



[prima]

12500 витков 0.04 послойно, виток к витку. Бундесовская катушка зажигания к лодочному мотору. Мотал в середине 80-х, неделю потратил. Советская была втрое толще и в полтора раза длиннее, её можно было поставить только снаружи кожуха.



[электрик21]

Если провод двигателя, трансформатора толще 0.1 мм, разматывать не имеет смысла. Перепиливаешь, отжигаешь

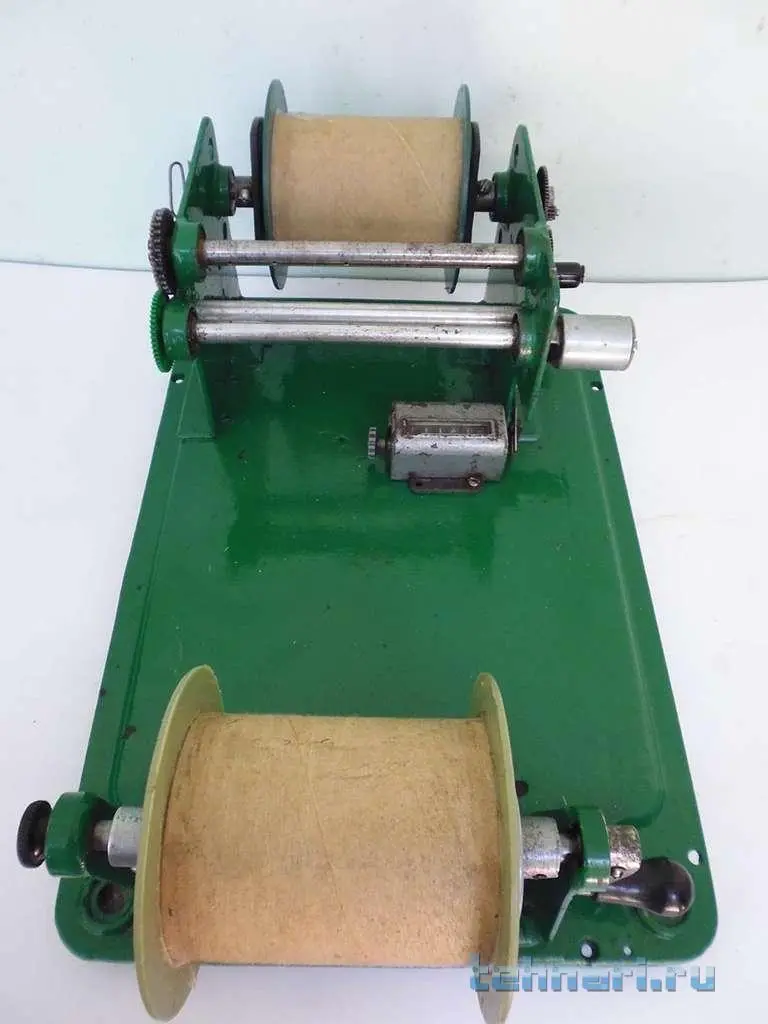

Это понятное дело. Но я пользую еще с "детства" такую самоделку. Кинул транс на считалку, и на большую катушку. Разница с пилением не большая и все посчитано. а то потом эти огрызки собирай.

19 витков в секции, 38 в пазу.

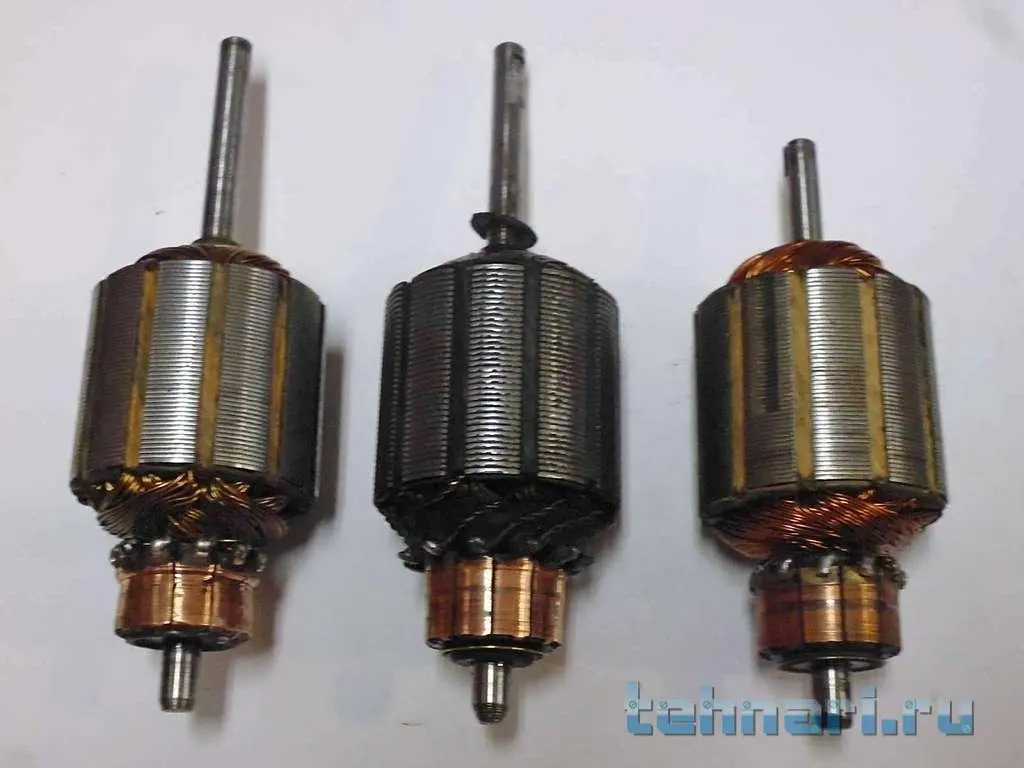

Вопросик.Моторы разные. /отопитель-стеклоочиститель/ по 11 пазов.А есть какая то разница в намотке /кроме диаметра /.??- или просто кажется ?- у каждого свой почерк.



[prima]

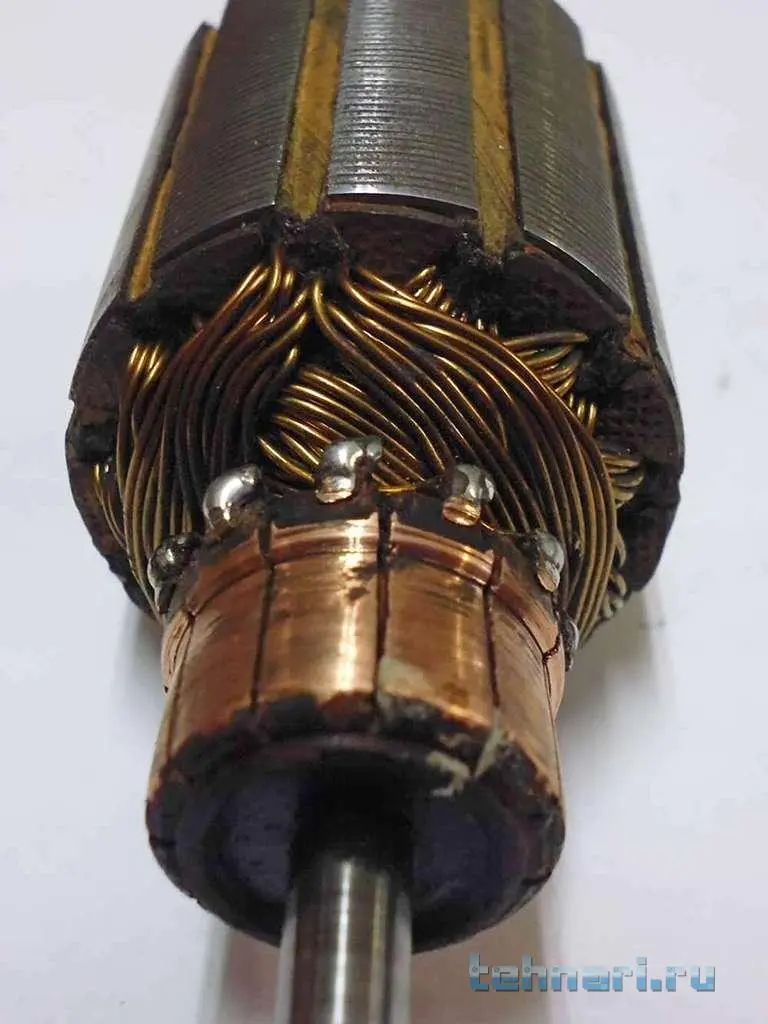

Первый из крупных планов чуть более трудоёмок, но лучше центровка и электрические характеристики. Ну и 19 пополам не делится приходится решать, в какую сторону больше класть. И потом не сбиваться. В остальном все они равноценны.



[электрик21]

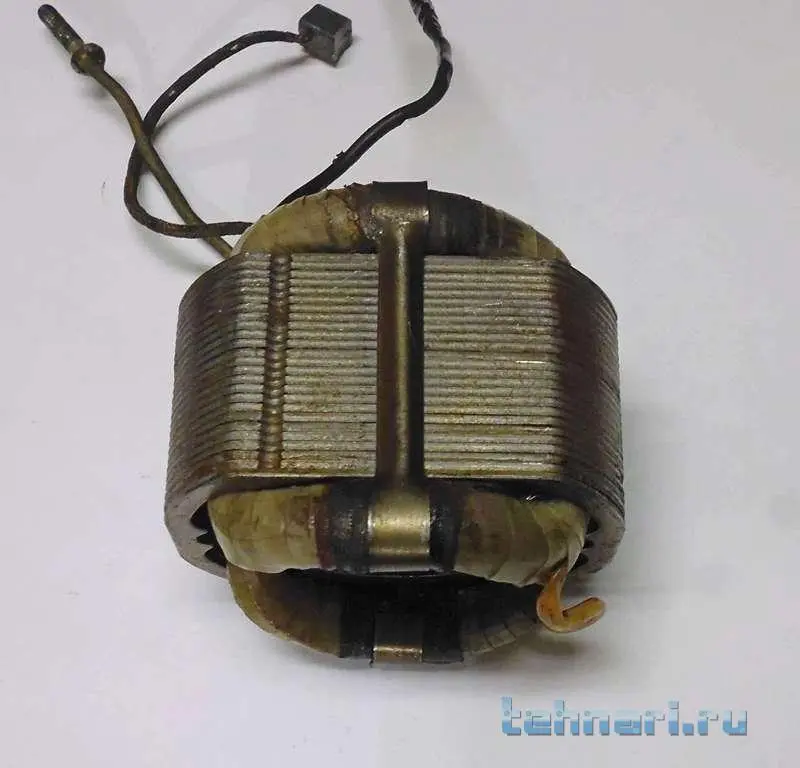

Кутушки статора перемотал. Не вопрос !

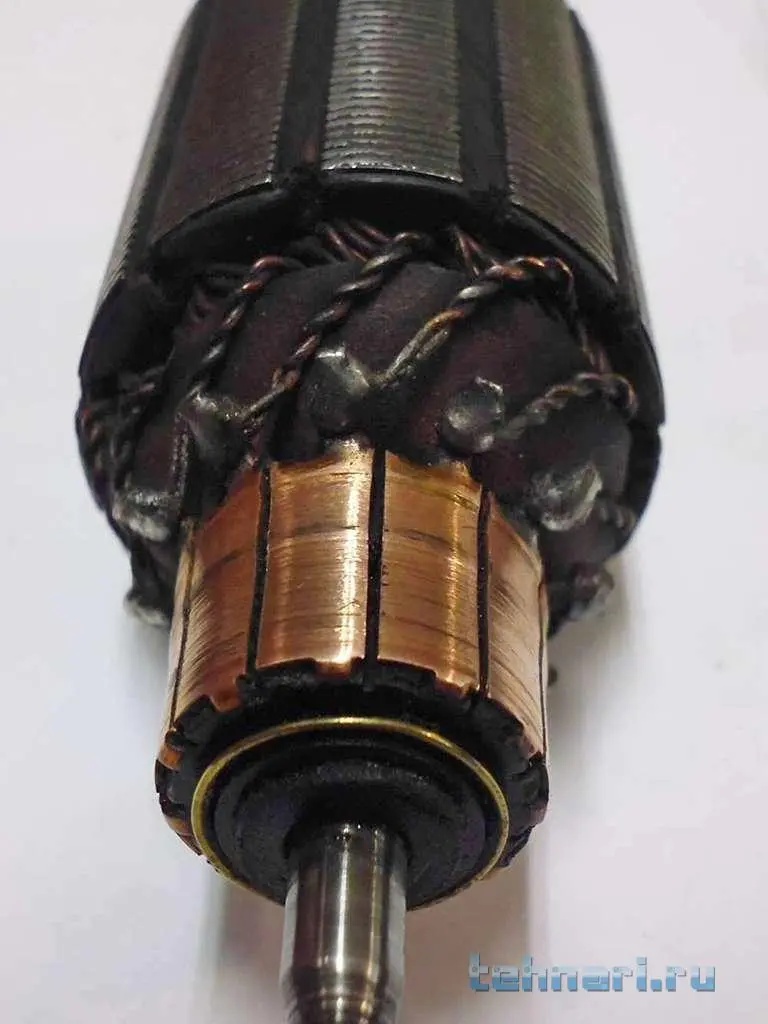

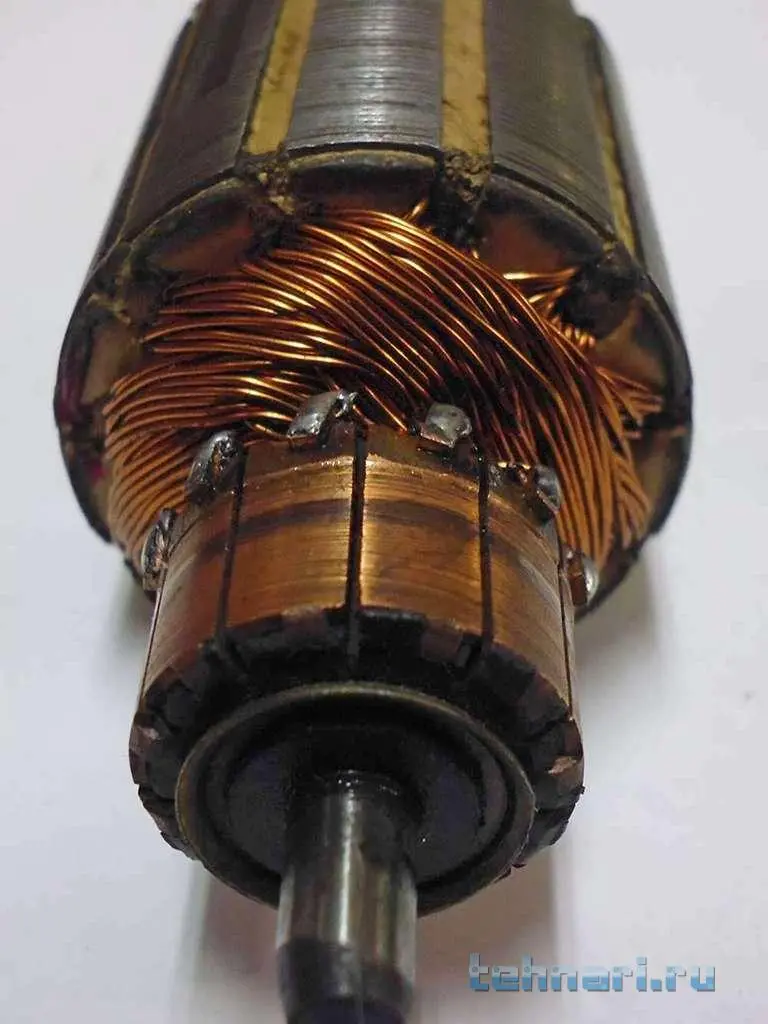

Вчера вечером взялся за за ротор который на первом фото /пост выше/.

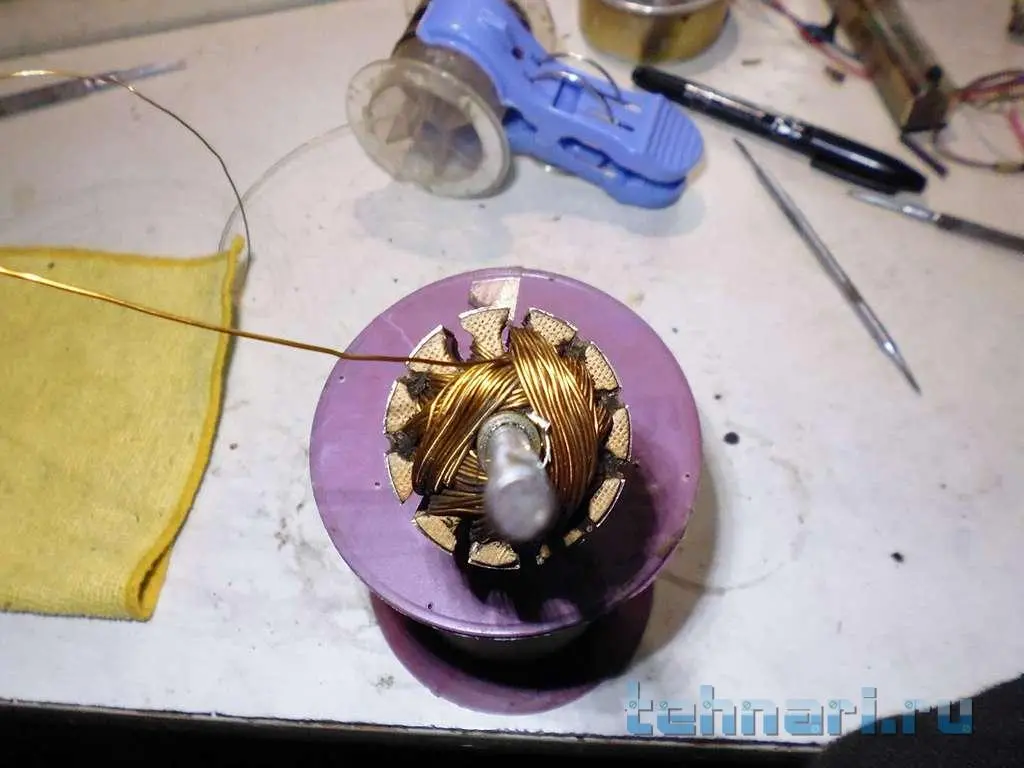

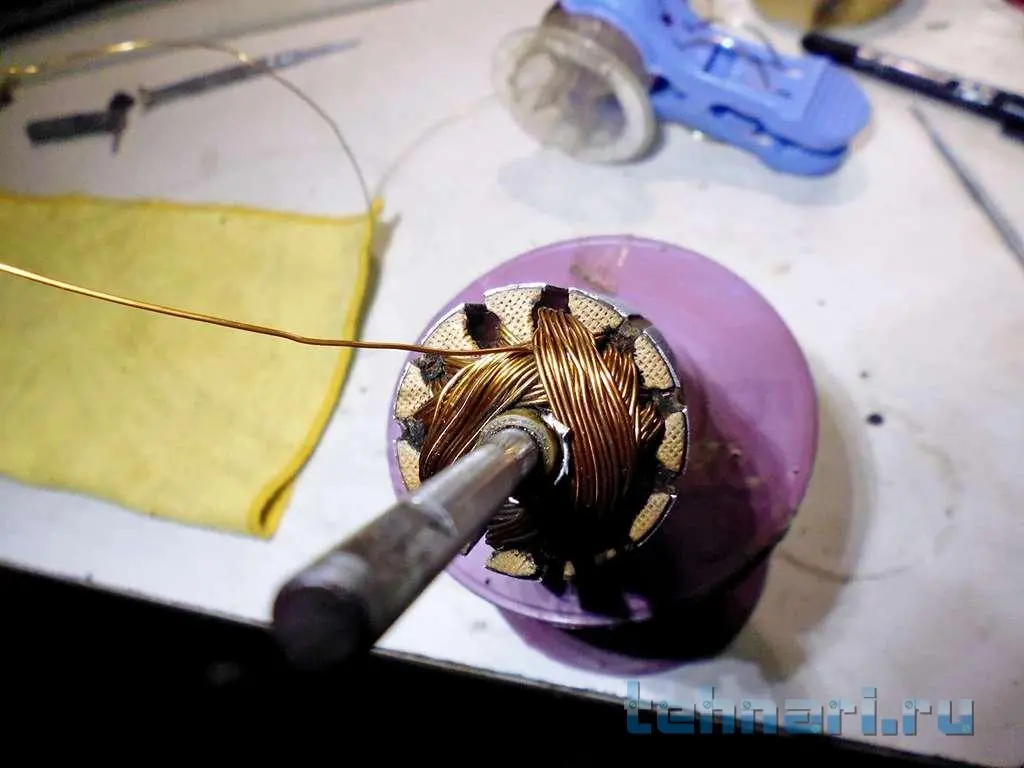

Начал С ламели где концы сходятся./думаю это и есть осчет от /нулевой/ ламели. Смотал две секции уперся вот в такое /фото/. Провод уходит под низ. И как дальше ?? Хода нет.
Еще вопрос- схема укладки у Вас есть?
!9 витков ? а еще один виток со смещением идет.



[spasatell]

при производстве обмотки мотали на матрице, а потом укладывали в пазы, вот провод и нырнул вниз. такое бывает.



[электрик21]

при производстве обмотки мотали на матрице, а потом укладывали в пазы, вот провод и нырнул вниз. такое бывает.

Ну вот как хотите не пойму.-Как можно надеть меньший раамер провода через железо.Тем боле при намотке один виток перекидается в соседний паз.И главное провод один идет без разрывов на ламелях.



[spasatell]

неверное утверждение. при запасовке в пазы секция плоская. изогнутую форму получают после установки на место. и каждая секция имеет два конца которые припаивают к ламелям после укладки. их можно отпаять и извлечь из пазов, если не очень сильно лаком залиты.ну а вообще как с ними работают выше сказали - резать и считать.
ЗЫ. со смещением виток на каждой секции или только на одной? на каждой так вроде как и чушь, на одной - брак,отсутствие желания уложить как положено. вал по плану или неумение. ну и вариант - закладка временнАя на ремонт (замену).
