В продолжении темы предлагаю рассмотреть всё в деталях, подробно. Начнём с внутреннего устройства паровоза.

Паровоз серии «Э» в разрезе.
Для ознакомления выставлен паровоз в разрезе всех основных элементов и механизмов. На
снимках все основные узлы и агрегаты, которые принимают непосредственное участие в работе паровой машины.



[KirasRus]

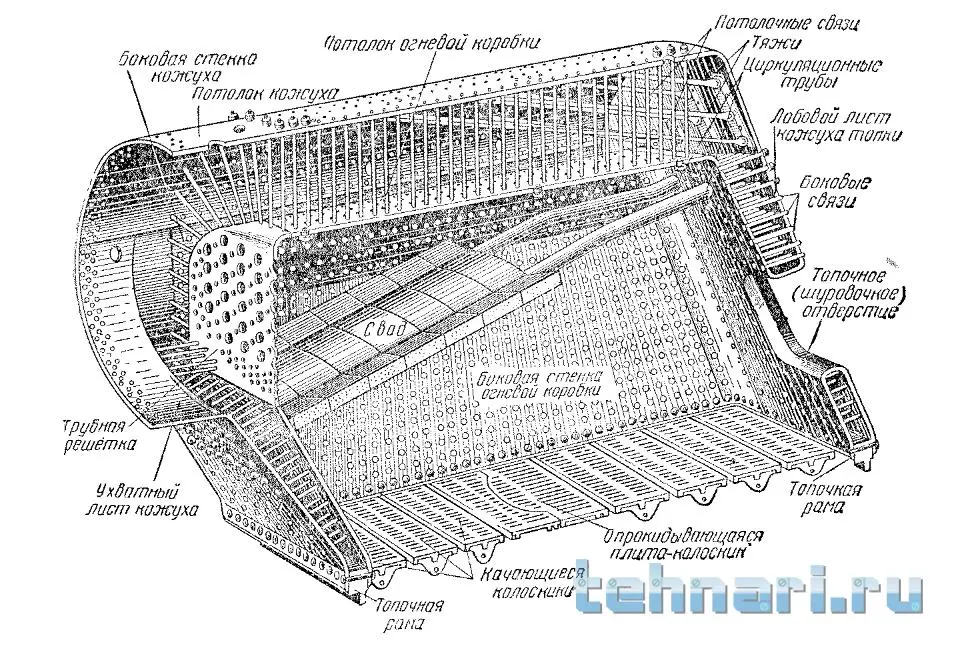

Весь процесс начинается с топки, как вы уже знаете. Топка встроена в паровой котёл через дистанционные штыри, которые свариваются с корпусом изнутри.



Через всю топку проходят трубы под углом, для увеличения конвекции воды в котле а также на них укладывают керамические плиты для распределения газового потока и равномерного прогрева котла.



На снимке видно овальное отверстие, это и есть топочное «шуровочное отверстие» через которое закидывают уголь в топку. С другой стороны видны входные отверстия дымогарных (жаровых) труб в которых также уложены трубы пароперегревателя.



[KirasRus]

В верхней части котла находится паровой купол (сухопарник) через который забирается пар в систему труб «пароперегревателя».



Горячие газы проходят через дымогарные трубы и перегревают влажный пар до состояния сухого. Далее пар собирается в коллекторе и подаётся в паровую машину.



Выходя из паровой машины, пар подаётся в дымовую коробку и через сопло выходит через трубу, создавая тягу ( разрежение в дымовой коробке) вытягивая сгоревшие газы из топки через дымогарные трубы.



[KirasRus]

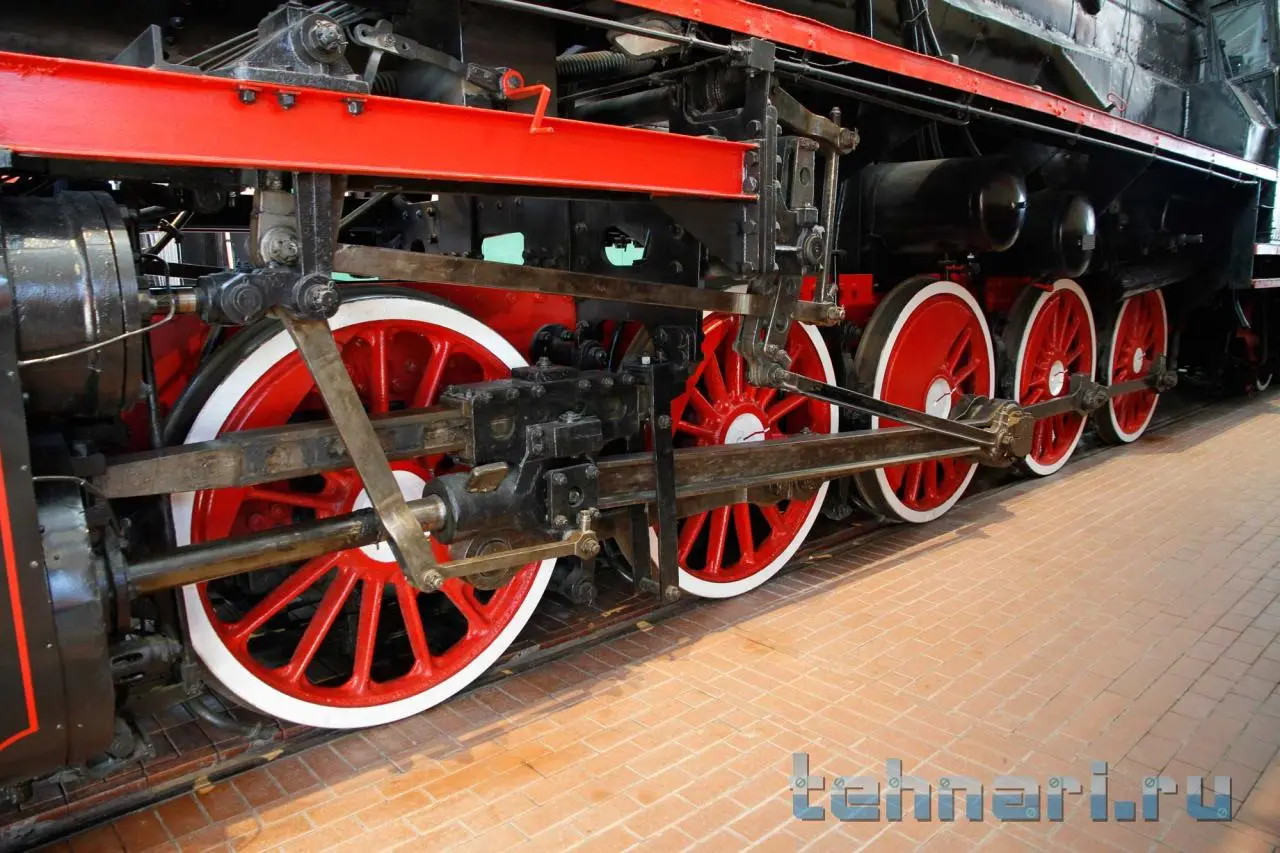

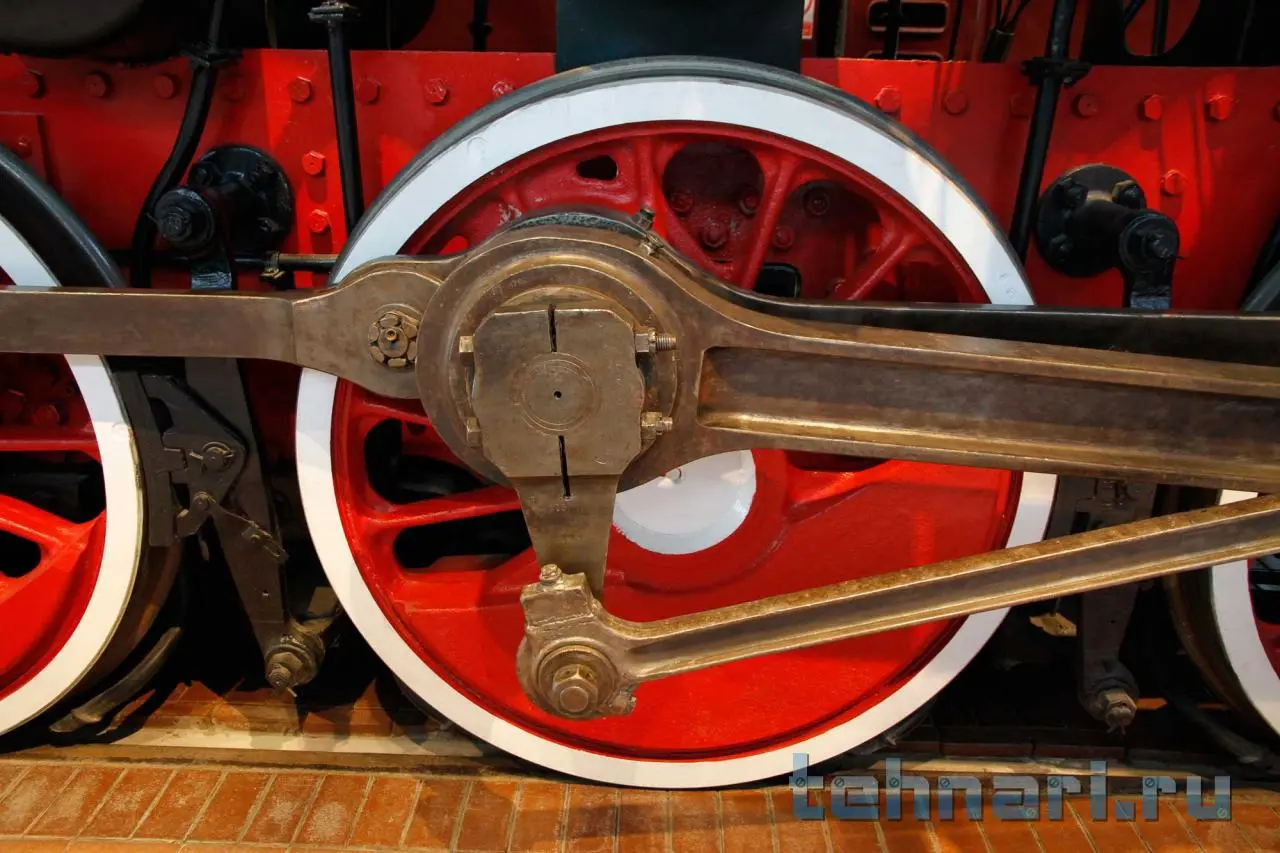

Ходовая часть состоит из паровой машины из парораспределительного механизма и тягового дышла.

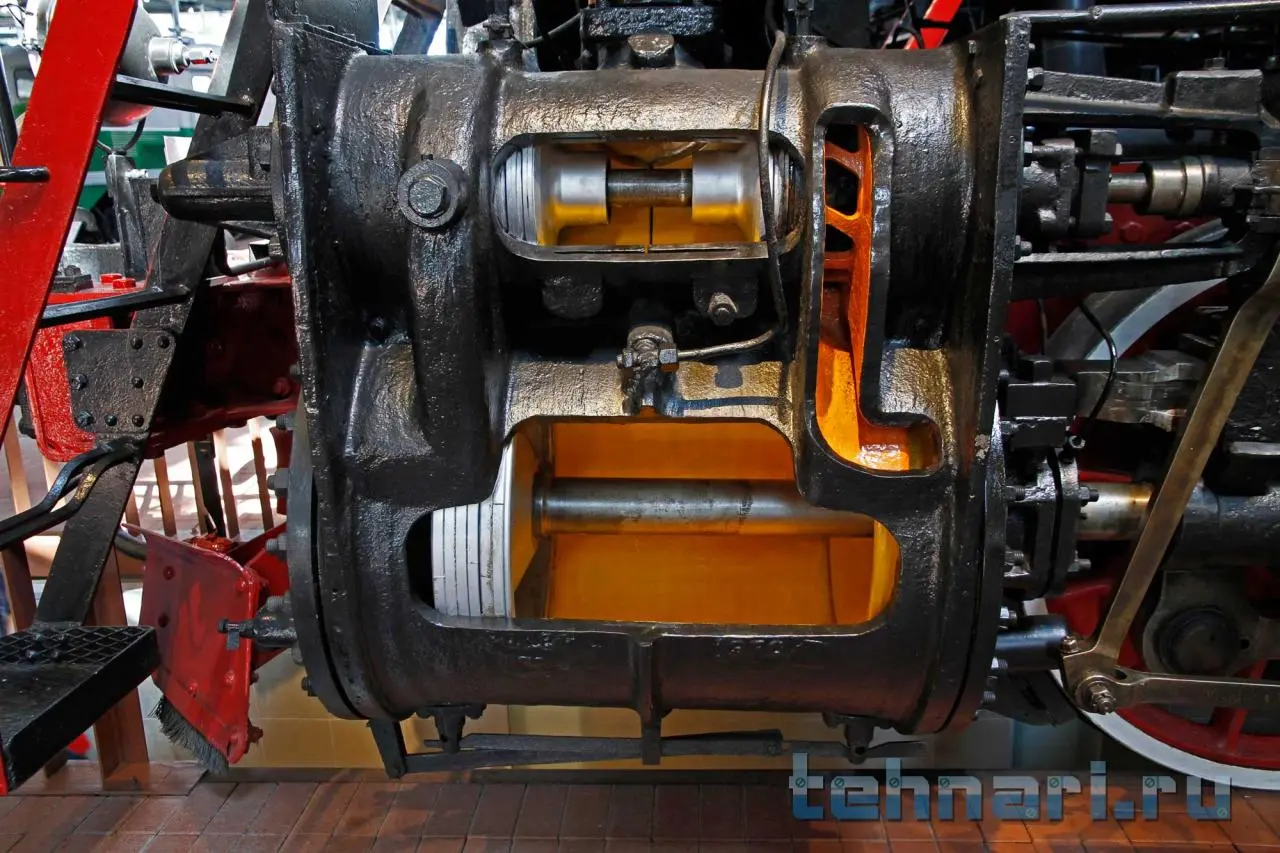

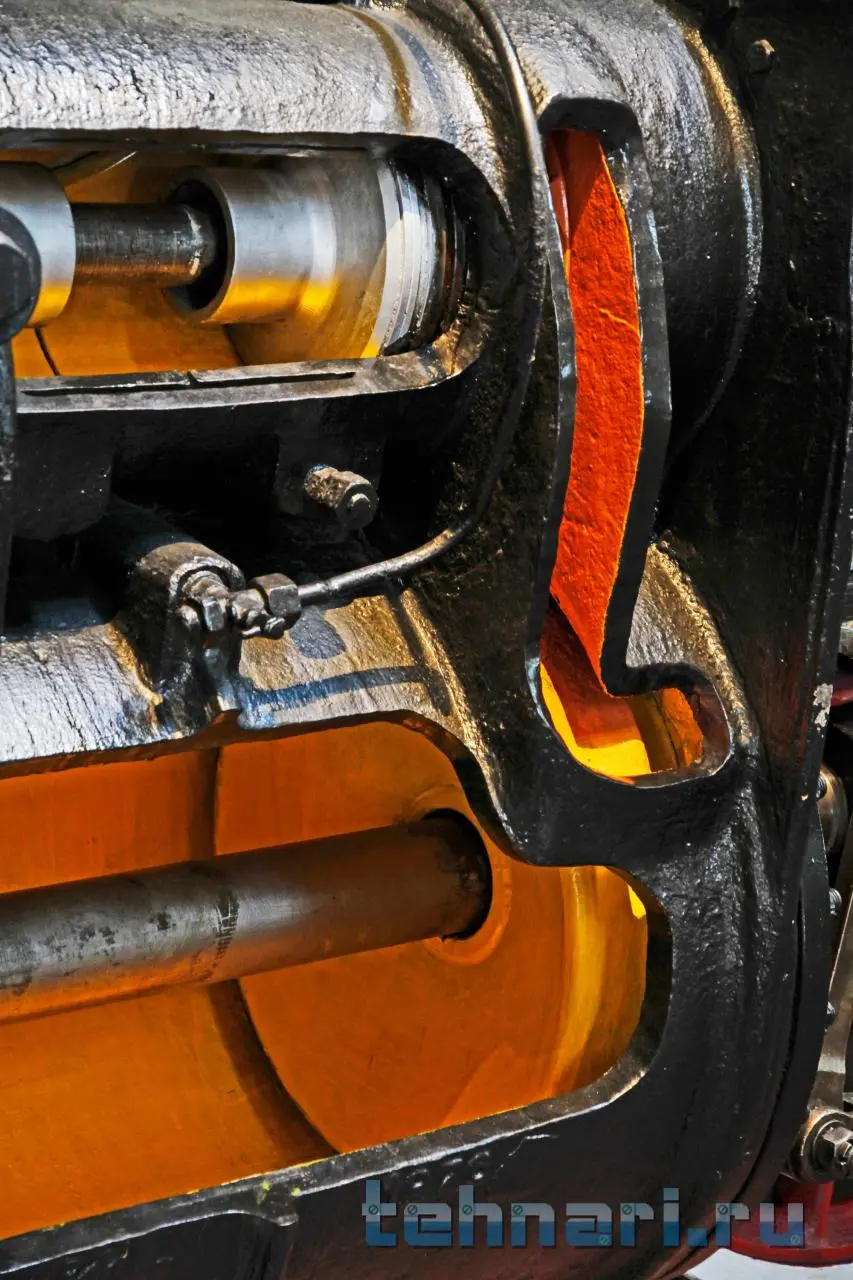

В верхней части паровой машины расположен золотник в золотниковой коробке, в нижней части основной цилиндр и поршень.

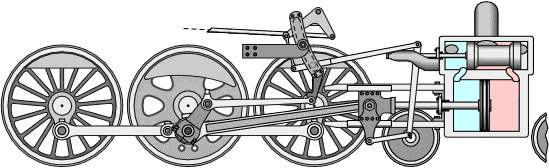

На схеме показан принцип работы.



[KirasRus]

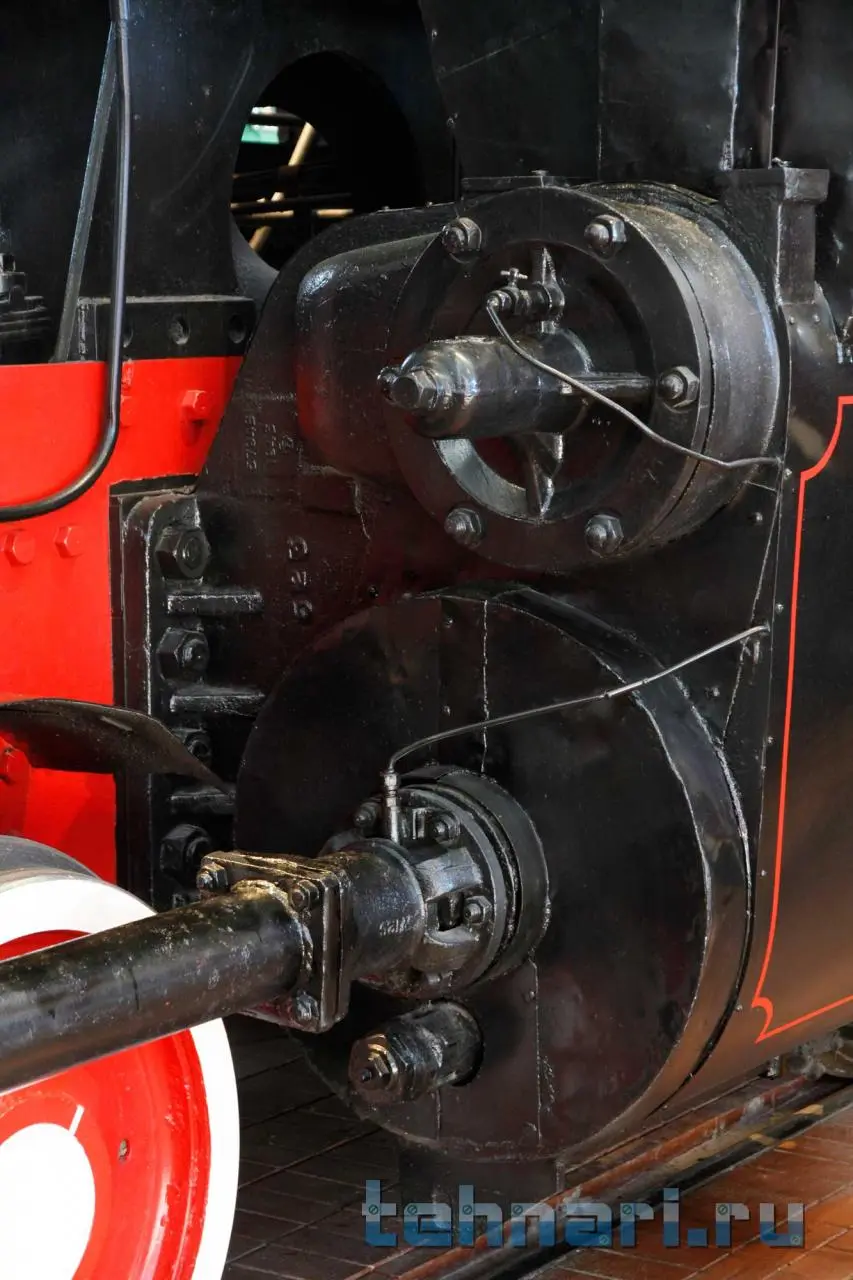

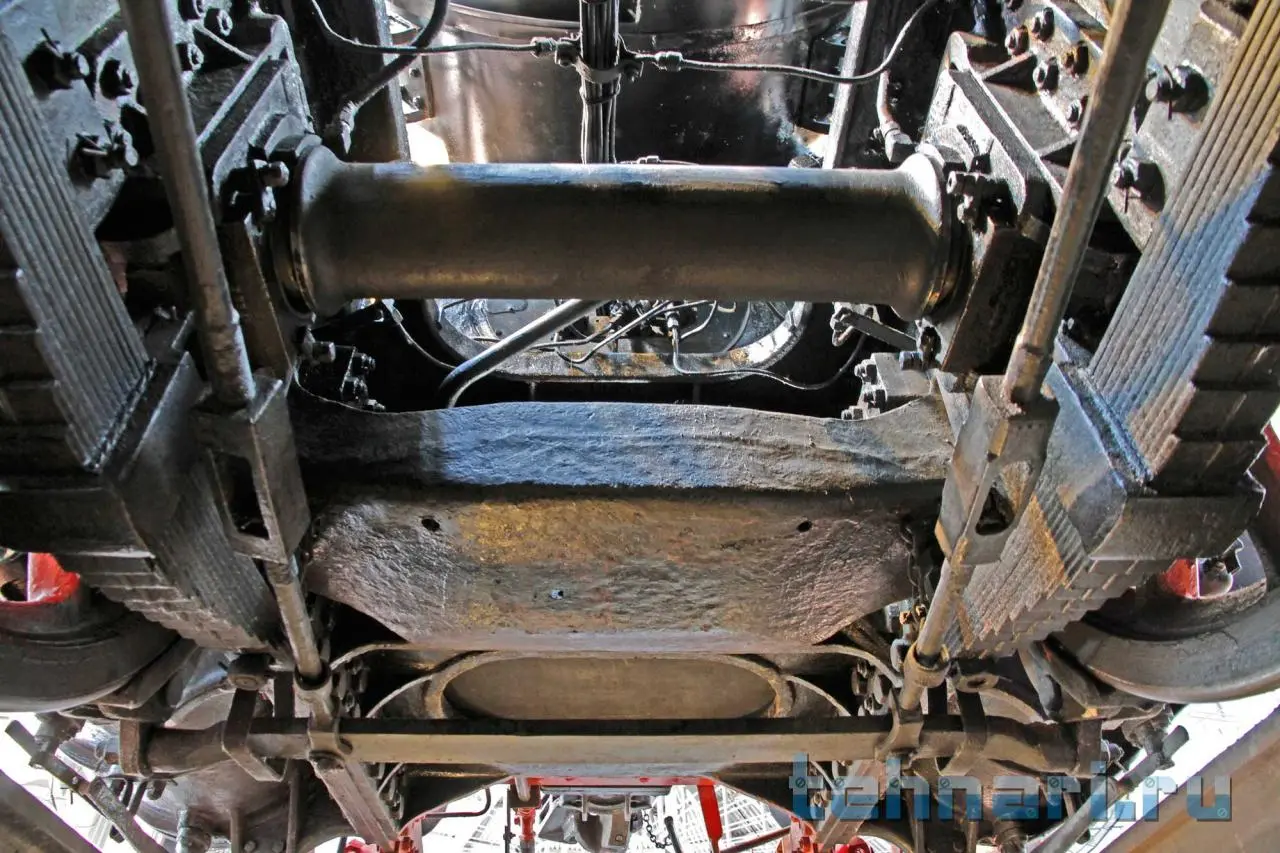

В задней части рамы паровоза расположен тормозной цилиндр который создаёт тормозное усилие и передаёт его через систему рычагов на тормозные колодки.



[KirasRus]

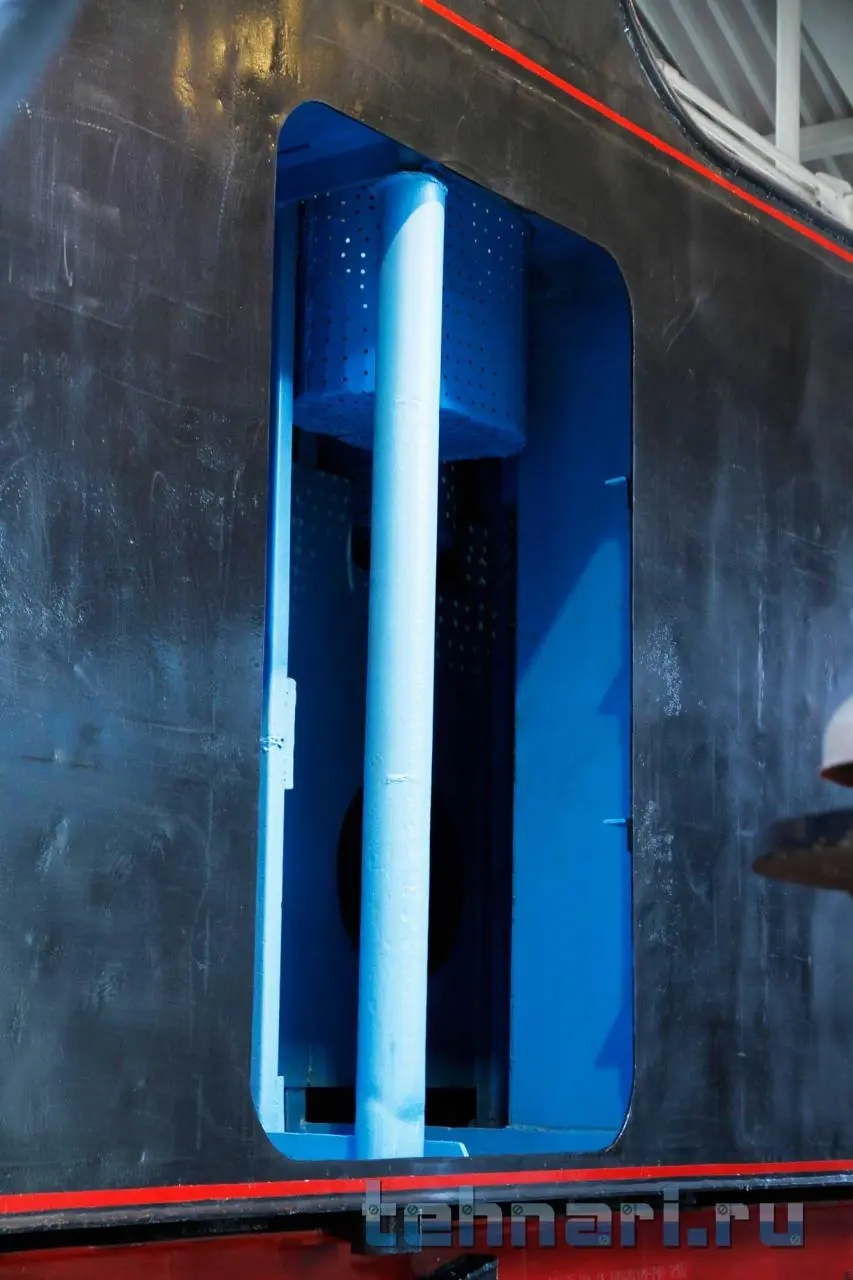

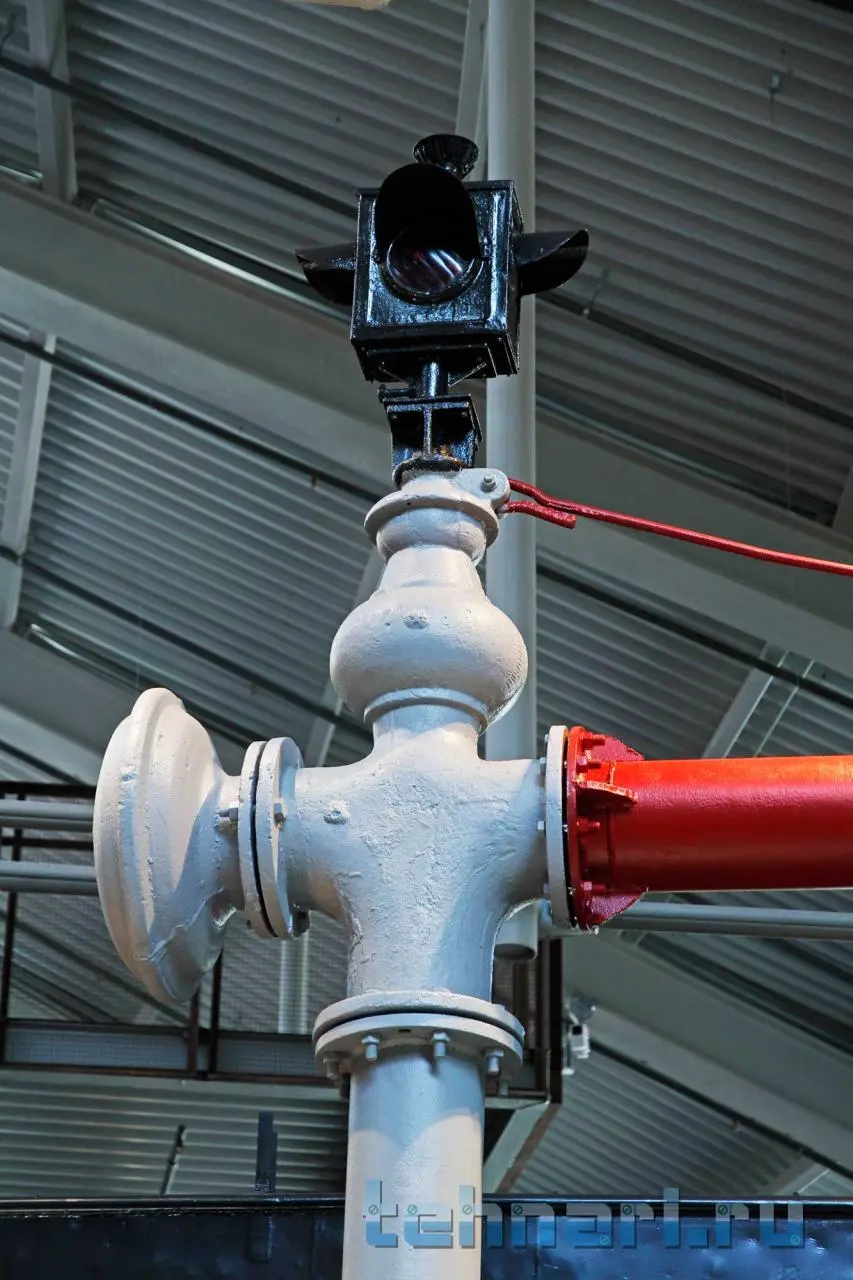

Вода и уголь хранится в «тендере» прицепленный к паровозу сзади. На разрезе можно рассмотреть внутреннее устройство «тендера». Так же рядом паровозом показан раздаточный кран, паровой насос воды и сам паровой котёл.








Продолжение следует.
