Писк в микрофонах

[Mihamih]

Писк в микрофонах

Здравствуйте,

Собрал внешнюю коробку которая подключается к компьютеру. В ней стоит Ардуино, микрофонный усилитель с 2 микрофонами и датчик расстояния. Коробка подключена к микрофону через USB который подлкючен напрямую к Ардуино. Помимо USB в коробку приходит питание 12В от внешнего БП и оно подается на усилитель. Тоесть цепи микрофонов и Ардуино не связаны.

Если я объеденяю минусовые шины усилителя и платы ардуино, то в микрофонах слышен писк. Если исключить усилитель то писк остается такой же громкости из чего я делаю вывод что он не на входе усилителя появляется. Если землю разделить - то писк исчезает.

Я слышал что правильным подходом является объединение минуса, так чтобы в коробке была общая шина с минусом. Но как побороть писк?


Михаил



[prima]

А используемую схему микрофонного усилителя можно увидеть?



[vingor]

Вы Ардуину питаете по USB, а усилитель от отдельного источника питания? Писк приходит к вам по USB шине с импульсного БП вашего компьютера! Зачем объединять цифровые и аналоговые земли пусть живут раздельно, а если очень нужно соедините земли через ферритовую бусину.
На днях запускал видеонаблюдение и скрытые микрофоны нещадно свистели, помогла замена ИИП.



[Mihamih]

Вы Ардуину питаете по USB, а усилитель от отдельного источника питания?

Ардуино питается от внешнего БП и от USB, она сама выбирает питание. Внешнее питание нужно потому что датчик подключенный к ардуино просаживает напряжение и начинает неверно показывать. Поэтому на ардуино пришлось больше напряжения подавать через внешний БП.

Писк приходит к вам по USB шине с импульсного БП вашего компьютера! Зачем объединять цифровые и аналоговые земли пусть живут раздельно, а если очень нужно соедините земли через ферритовую бусину.

Я думал что земля в устройстве должна быть общей ... Я не прав? Обычно землю цифровую разделяют от аналоговой ?

Прошу прощения - подкорректировал изначальное сообщение (не знаю как отредактироваь его и поэтому посылаю заново):

Здравствуйте,

Собрал внешнюю коробку которая подключается к компьютеру. В ней стоит Ардуино, микрофонный усилитель с 2 микрофонами и датчик расстояния. Коробка подключена к компьютеру через USB который подлкючен напрямую к Ардуино. Помимо USB в коробку приходит питание 12В от внешнего БП и оно подается на усилитель. Тоесть логически цепи микрофонов и Ардуино не связаны (сигналы с датчика и ардуино никак на микрофоны не влияют и наоборот - сигнал с микрофонов никак не обрабатывается ардуино). В одной коробке все это хозяйство только для удобства монтажа.

Если я объеденяю минусовые шины усилителя и платы ардуино, то в микрофонах слышен писк. Если исключить усилитель то писк остается такой же громкости из чего я делаю вывод что он не на входе усилителя появляется. Если землю разделить - то писк исчезает.

Я слышал что правильным подходом является объединение минуса, так чтобы в коробке была общая шина с минусом. Но как побороть писк?


Михаил



[vingor]

Михаил! Вы правильно задали вопрос цифровые и аналоговые земли разделяют! Но если это технически не возможно то их объединяют между собой, но через ферритовую бусину это просто перемычка которая проходит через ферритовую трубку. А вообще нужно найти источник шума в цепи. Соединить все земли, запитать ардуино от usb пусть датчик поврет чуть чуть, отдельно от внешнего питания без подключенного usb. Отдельно микрофонный усилитель.
Какова цель ардуино и микрофонов? Если просто в удобстве в одной коробке, то и нафиг эти земли, не критично.



[Николай_С]

Пути токов неисповедимы!
Писк - это наводка на вход усилителя, образовавшаяся в результате протекания переменного тока в непосредственной близости от него. Наводки также появляются если по экрану сигнального провода пустить переменный ток или ток с переменной составляющей.
Метод борьбы один - устранение таковых путей и хорошая экранировка.



[vingor]

Николай так ему уже ответил нечего ардуину и усилитель общим минусом цеплять два разных устройства с различным питанием просто в одной коробке!



[Mihamih]

Вскрылись новые подробности.

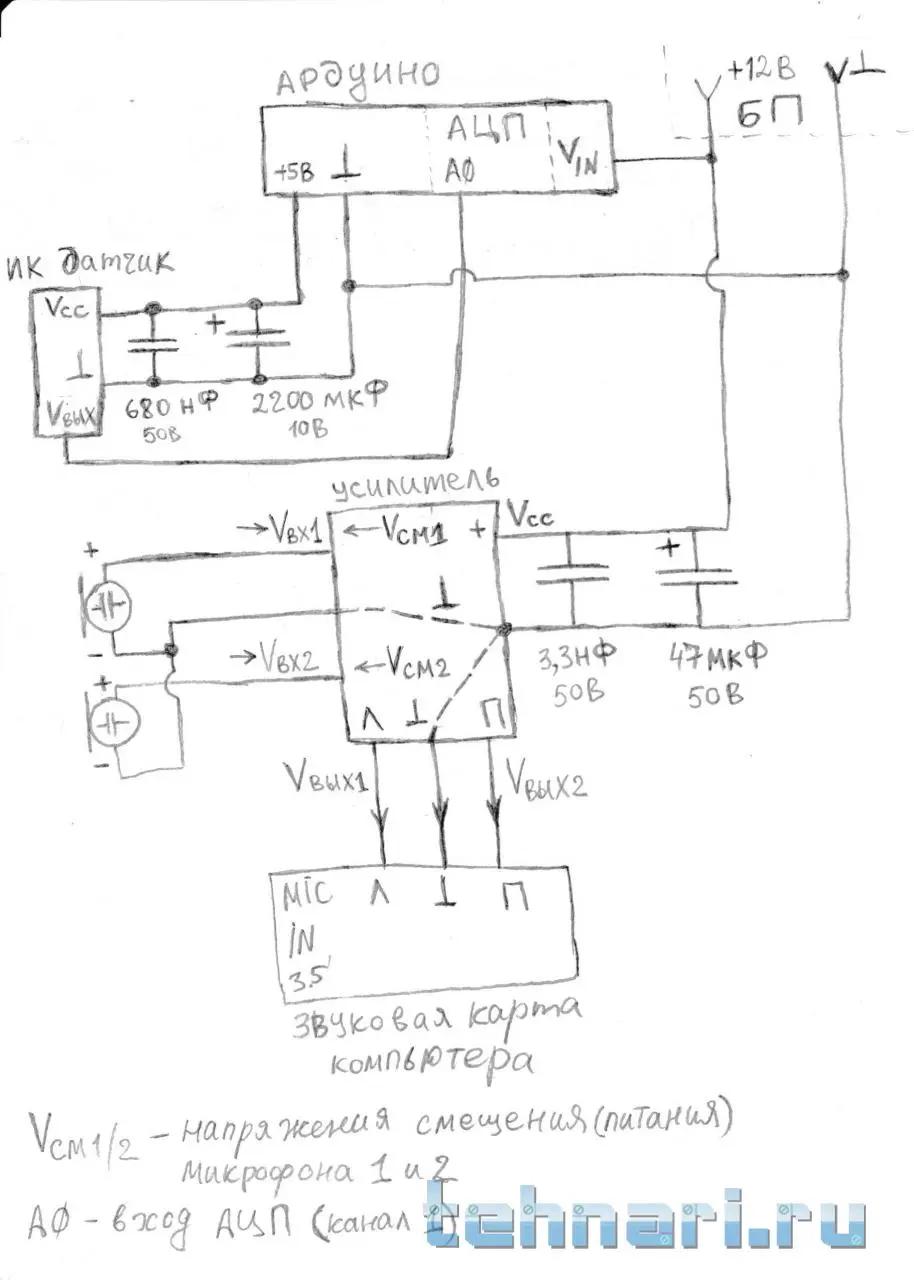

Схема устройства во вложении.


Коробка подключена к компьютеру по USB для снятия показаний с датчика через микроконтроллер Ардуин. Так же коробка соедина с микроффонным входом компьютера. Помимо этого на коробку приходит питание 12 вольт с внешнего БП для питания микрофонного усилителя и Ардуино. Датчик подсаживает напряжение на Ардуино и поэтому 12 вольт также подаются на Ардуино, в котором предусмотрено внешнее питание.

Если выкинуть усилитель то писк исчезает, но если соединить минус идущий на микрофоны с минусом идущим на Ардуино, то писк снова появляется такой же громкости что и с усилителем. Поэтому проблемма не в усилителе, а в помехах, идущих от контура Ардуино и датчика по питанию. Если при общей земле отключить датчик, то писка нет. Следовательно шумит датчик.

Видимо задача состоит в том, чтобы изолировать помехи от датчика по питанию, либо изолировать питание усилителя от питания контура Ардуино и датчиков.


Буду признателен за идеи в какую сторону двигаться для решения этой проблемы.



[Mihamih]

Пути токов неисповедимы!
Писк - это наводка на вход усилителя, образовавшаяся в результате протекания переменного тока в непосредственной близости от него. Наводки также появляются если по экрану сигнального провода пустить переменный ток или ток с переменной составляющей.
Метод борьбы один - устранение таковых путей и хорошая экранировка.

Если убрать усилитель и минус который на микрофоны идет соединить с минусом который на ардуино то писк появляется, если минус микрофонный не соединять с минусом ардуино то писка нет. Следовательно дело не в усилителе поскольку громкость писка одинаковая в обоих случаях.

Проблемма в том что как оказалось я не могу не соединять минусы потому что и усилителю и ардуину нужны 12 в. Ардуино с USB питанием не тянет изза просадки на датчике.



[Mihamih]

Соединить все земли, запитать ардуино от usb пусть датчик поврет чуть чуть, отдельно от внешнего питания без подключенного usb. Отдельно микрофонный усилитель.
Какова цель ардуино и микрофонов? Если просто в удобстве в одной коробке, то и нафиг эти земли, не критично.

Не могу я чтобы датчик врал - там падение на десятую вольта приводит к резким отклонением показаний. Да они в одной коробке для удобства монтажа.



[Mihamih]

А используемую схему микрофонного усилителя можно увидеть?

Да я прикрепил.



[vingor]

А датчик расстояния ультразвуковой? С двумя алюминиевыми стаканами и сеткой? все увидел ИК, у них принцип работы один и тот-же посылать сигнал с определенной частотой и измерять время отклика.
Вот вам и источник шума! Он и дает вам высокочастотную наводку, или исправте скетч, на более высокую частоту (40-50 кгц).
Я уже два раза писал читайте внимательно.

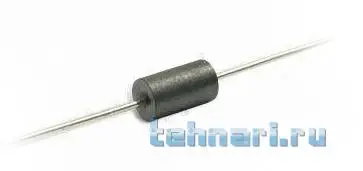

Соедините земли (минусы) через вот эту фигню

Называется ферритовая бусина.



[Mihamih]

Фигню эту я повесил - в результате моеха только на 3дб уменьшилась. Как быть ?
