Подключение темброблока

Всем привет!!! Помогите подключить темброблок, нашёл у тестя в сарае, выдран из какой-то магнитолы, попробовал сначала поискать по маркировке на плате - безрезультатно, ещё смущает, что там 7 контактов (где провода обрезаны)



[shaman-ivan]

(2+1)*2 вход и выход +1-12вольт питание , название микры и фото сего чуда в студию



[phil25]

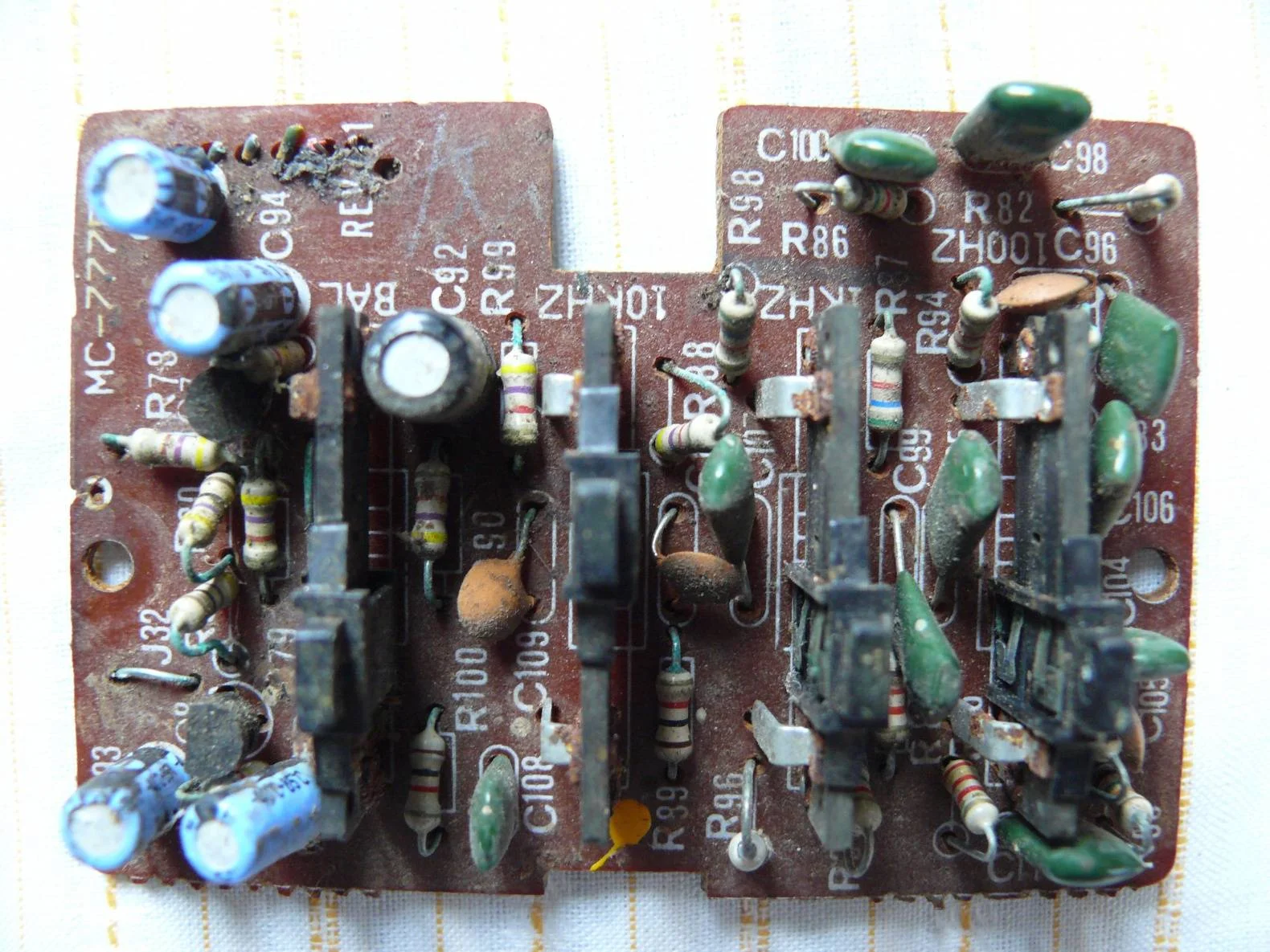

извиняюсь, вот фото, только схема на транзисторах



[phil25]

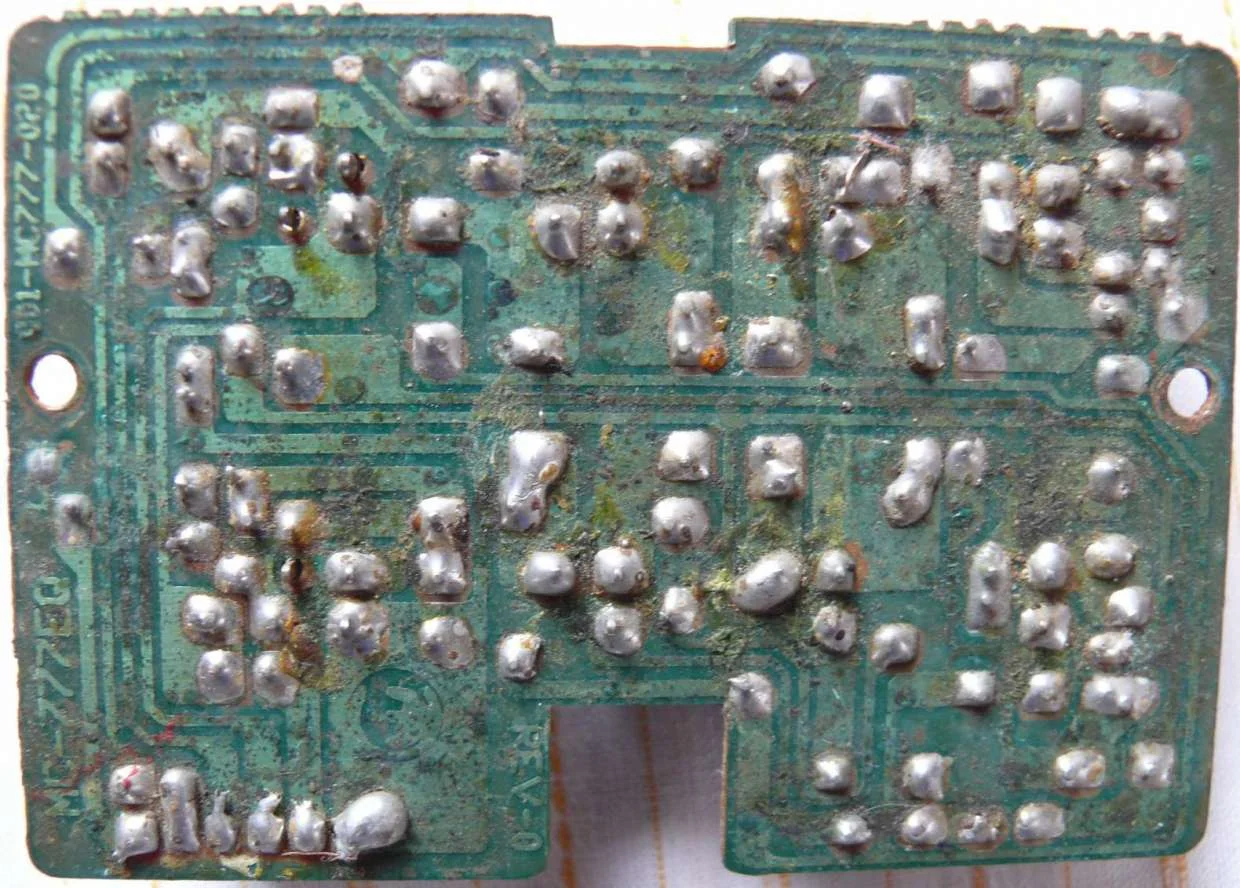

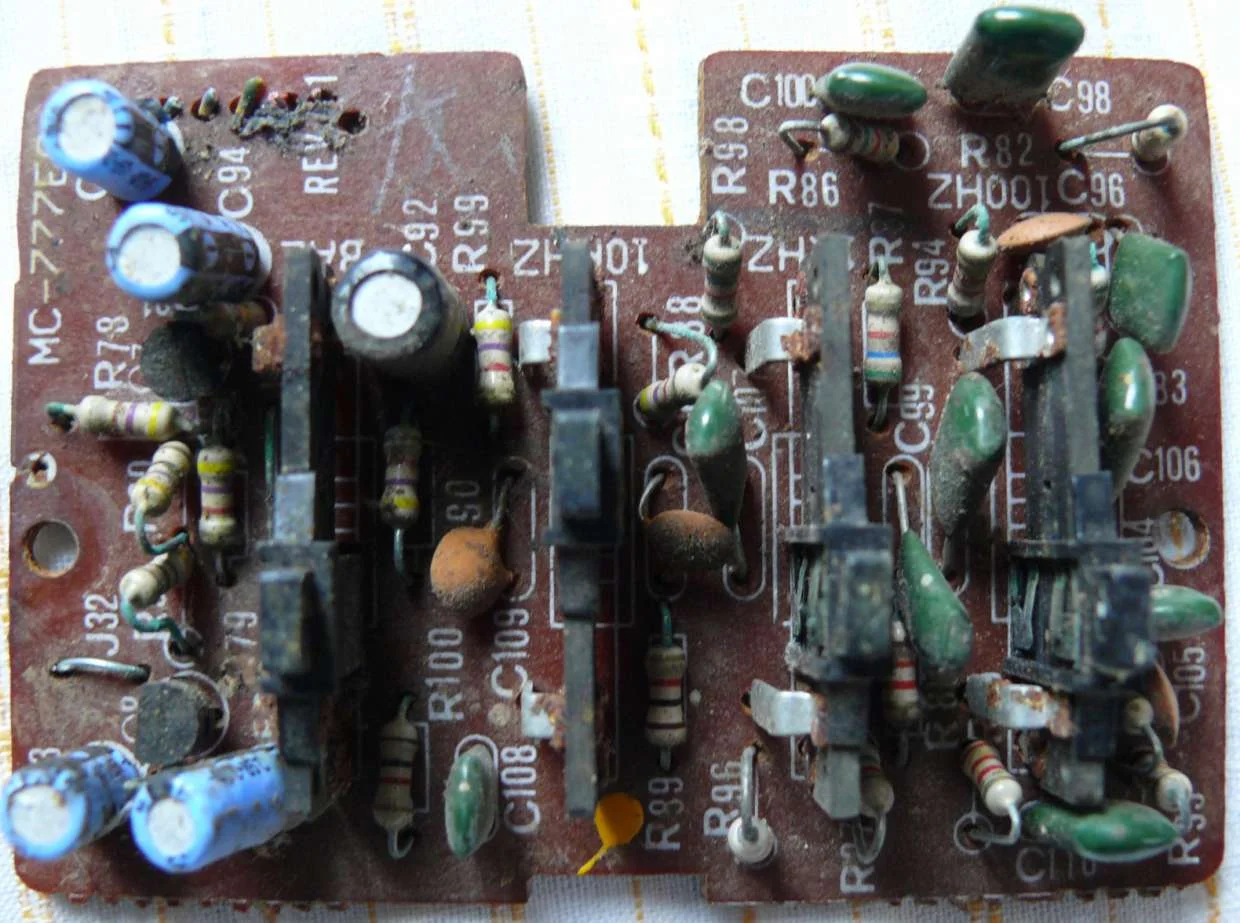

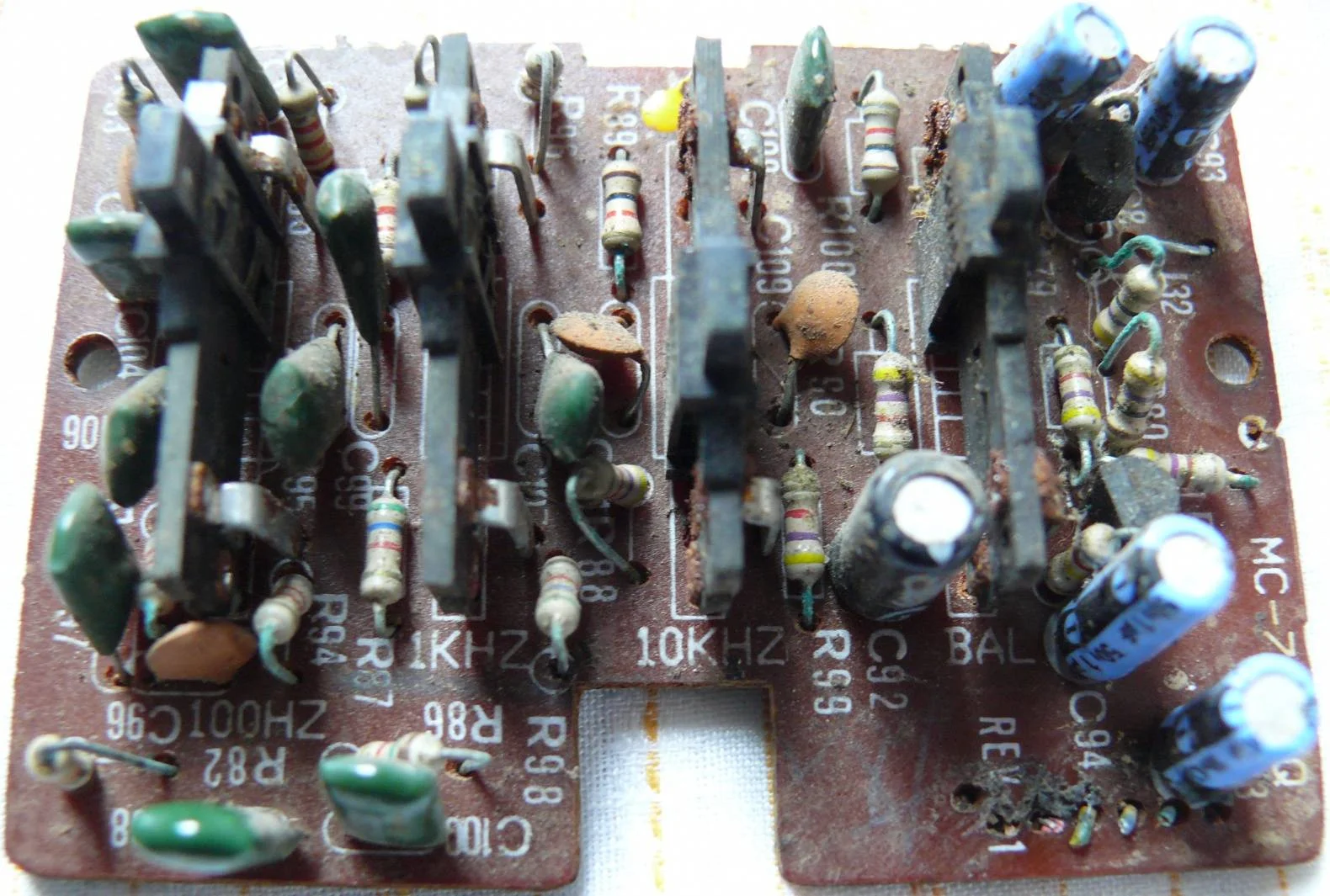

вот ещё фото



[Юрий-dos]

А куда хотите его пристроить? Есть мнение, что вреда от него будет на порядок больше чем эффекта.



[phil25]

у меня 2 варианта, либо в пару с TDA 8560? либо в пару с двумя TDA 7293 (по схеме Lincor, дуал моно)



[phil25]

больше желающих подсказать нет?



[phil25]

вы подскажите, я подключу, послушаю и тогда решу чего от него больше лично для меня



[BH3]

больше желающих подсказать нет?

Есть... нарисуешь схему по плате, тогда всё прояснится



[phil25]

вход и выход я уже нашёл (хотя есть сомнения какие конденсаторы на входе стоят 1мкф или 4,7мкф хотя у китайцев часто навходе стоят на 1мкф стоят на входе), подскажите где + и - (общий)



[BH3]

Для начала надо бы отмыть плату от грязи, что бы можно было дорожки просмотреть.
Общая шина обычно делается более широкой, чёрный конденсатор возможно стоит в фильтре питания, транзистор надо идентифицировать, и посмотреть в справочнике, что он собой представляет и т.д.



[phil25]

там нет чёрного конденсатора, там четыре электролита голубого цвета, четыре бежевых, если не ошибаюсь керамика и остальные зелёного цвета, а транзисторов там 2



[BH3]

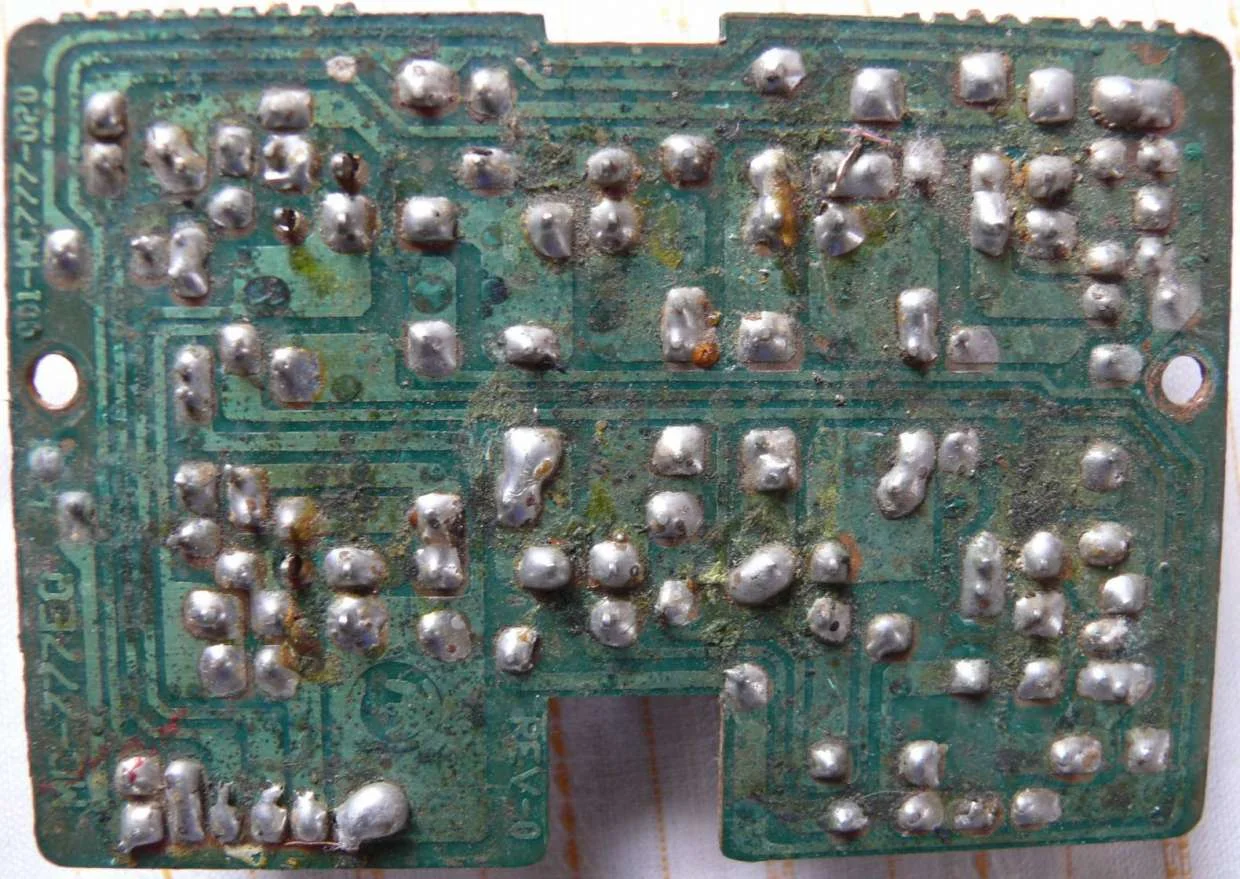

Дорожки отмыл от грязи, видно, куда что идёт?
Транзисторы определил?

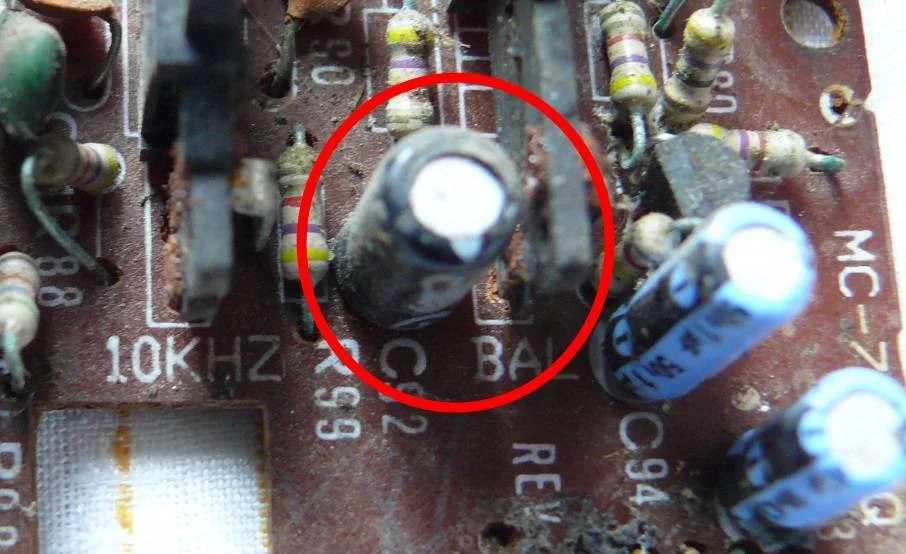

Имел в виду вот этот конденсатор(чёрный?)... или он от грязи чёрный?



[phil25]

он такой грязный был, что я его не заметил а транзисторы не представляется возможным определить, маркировка стёрта



[BH3]

Тогда уж не знаю, что и советовать....



[ming]

Выкини ты эту каку! От нее вреда будет больше, чем пользы! Собери новый на LM1036, будет тебе качество хорошего звука! И голову свою не парь!!!



[shaman-ivan]

или собери на ВА3822 5полос стерео. А транзисторы скорее всего либо по входу, либо по выходу стоят, от них и ищи +



[Focus 016]

Помогите подключить темброблок, нашёл у тестя в сарае

Тебе это для чего нужно : для спортивного интересу, или собираешься использовать в HI - FI аппаратуре? Отнёс бы ты этот артефакт обратно в сарай, и забыл бы о нём, как о страшном сне. Его ведь даже в руки брать неприятно! Собери новый . Благо схем в избытке......



[roma/]

Да зачем вообще голову забивать?какой то темброблок,в печь его,регулятор громкости и все,остальное лишнее,от всяких приблуд которые стоят на пути сигнала будут искажения и он у вас то есть сигнал получится изнасилованным,а потом усь его усилит и в итоге Хрень.



[Focus 016]

сигнал получится изнасилованным

Не изнасилованным, а удовлетворённым! И потом, пусть каждый сам за себя решает, нужен ли ему темброблок, или же нет. Как говорится " На вкус и цвет своя рубашка ближе к телу "
