Поисково-спасательный комплекс "Синяя птица"

[Дед Леня]

Поисково-спасательный комплекс "Синяя птица"

В данной теме речь пойдет о сборке масштабных моделей (М1/72), входящих в поисково-спасательный комплекс "Синяя птица", предназначенный для поиска и эвакуации приземлившихся космонавтов, СА космических кораблей, СА спутников фоторазведки и т.п.



[Дед Леня]

На Новый Год получил от товарища приятный подарок- три коробочки с высококлассными смоляными моделями автомобилей-амфибий поисково-спасательного комплекса космонавтов "Синяя птица", выполненных в масштабе М1/72. Но прежде чем начать показывать сборку данных моделей, по традиции предлагаю ознакомиться с небольшой исторической справкой, откуда и когда появилась служба спасения, какими автомобилями они пользовались.



[Дед Леня]

До сих пор ни в одной стране мира нет ничего подобного. В 70-е годы в легендарном СКБ Грачева разработали целый комплекс поисково-спасательной техники, который был способен вывезти космонавтов из любой точки СССР, и машины до сих пор на ходу.
Основатель и первый руководитель специального конструкторского бюро при заводе ЗИЛ Виталий Андреевич Грачёв — личность легендарная. Его СКБ многие годы разрабатывало уникальные вездеходы, приходящие на помощь военным, спасателям, геологам...



[Дед Леня]

История гласит, что разработке поисково-спасательного комплекса положил начало один неприятный инцидент в истории советской космонавтики. В 1965 году экипаж корабля "Восход-2" в составе Павла Беляева и Алексея Леонова отправился на орбиту.
Первый в истории выход в открытый космос, который Леонов совершил 18 марта, проходил с осложнениями. Так мало того, при возвращении на Землю отказала автоматика, и Беляеву ничего не оставалось делать, как перейти на ручной режим спуска корабля с орбиты. В результате вместо привычной казахстанской степи экипаж приземлился в тайге под Пермью. В кратчайшие сроки вытащить космонавтов из непролазных дебрей было попросту нечем. Измотанные перегрузками космонавты были вынуждены двое суток жить в лесу. А затем уже, после прибытия на место посадки спасателей, встать на лыжи и пробираться по глубокому снегу к поляне, с которой их забрал вертолет. После этого случая Сергей Павлович Королёв и обратился в СКБ ЗИЛ к Грачёву с просьбой разработать машину, которая не просто имела бы высокую проходимость, а проходила бы вообще везде, даже сквозь тайгу по двухметровому снегу. Обратился не случайно — в СКБ, начиная с конца 1950-х, работали над доставкой баллистических ракет в любую точку мира. Теперь цель была немного иная — доставить домой людей, где бы они не оказались, после приземления из космоса.
Поиск оптимального решения занял не один год. Виталий Грачёв и его команда решали непростую задачу — какой вездеход лучше? Какой тип движителя предпочесть: колесо или гусеница? А может быть, мотор-колесо на рычаге большой длины? Или что-то комбинированное? И если шина, то какая — с развитыми грунтозацепами, сверхнизкого давления, пневмокаток, ведь каждая хороша на определенном покрытии? Или пойти по совсем авантюрному варианту и применить пневмогусеницу — ряд катков, соединенных эластичной цепью? Должен ли вездеход быть амфибией? А может быть, космонавтов будет способна вытащить только машина со шнекороторами?



[Дед Леня]

Основных колесных схем было две: 6х6 и 8х8. Восмиколесники проектировались в основном под перевозку тяжелой артиллерии и ракет, а вот более легкие шестиколесные вездеходы, изначально также служившие буксиром пушкам, с середины 1960-х получают новый вектор развития — в 1966 году в связи с описанным выше "пермским инцидентом" под началом Грачёва построен ПЭУ-1 — поисково-эвакуационная установка, представлявшая собой 6-колесный амфибийный вездеход с легкой стальной рамой, корпусом из стеклопластика, 180-сильным мотором ЗИЛ-375, гидромеханической коробкой, раздаточной коробкой, бортовыми редукторами и независимой торсионной подвеской переднего и заднего мостов. На грузовой площадке машины был установлен кран на 3,5 тонны, по воде вездеход двигался с помощью водомета .На этой же базе был спроектирован и пассажирский вариант ПЭУ-1М, предназначенный для эвакуации космонавтов.
Машина, с легкостью преодолевавшая двухметровые рвы, превзошла все ожидания заказчика, но из-за внутренних разногласий на ЗИЛе в серию так и не пошла. Говорят, директор завода П. Д. Бородин не слишком-то жаловал Грачёва, который имел большие связи в автопроме, армии и правительстве. Грачёв с легкостью мог попросить металлургов создать специально для нужд СКБ особенный сплав, договориться об изготовлении комплектующих на авиационном заводе или проведении совместных с авиаторами тестов. У Бородина, со своей стороны, была должность директора и производственный план. Поэтому когда возник вопрос о возможности выпуска 30 экземпляров ПЭУ-1 для космонавтов и Грачёв пришел к Бородину с просьбой дать проекту зеленый свет, директор завода отказал. Официально на ЗИЛе не нашлось ресурсов под выпуск этой техники. В конечном результате ПЭУ-1/ПЭУ-1М было построено всего 13 единиц.



[Дед Леня]

Еще одним вариантом поисково-эвакуационной установки, спроектированной в СКБ ЗИЛ и построенной в единственном экземпляре был ЗИЛ-5901 ПЭУ-2, который использовал агрегаты машины ЗИЛ-135Л и имел компоновку, заложенную еще в 1962 году на вездеходе-исполине ЗИЛ-Э167. Именно последний факт определил огромные размеры ПЭУ-2: 11,7 метра в длину, 3,3 метра в ширину и 3 метра в высоту. В движение шестиколесная махина приводилась парой 7-литровых 180-сильных двигателей ЗИЛ-375, с каждого из которых момент передавался на колеса левого или правого бортов.
Огромные колеса имели диски из стеклопластика — по замыслу конструкторов, машина на высоких и легких колесах должна была пробираться по снегу так же, как ходит по целине на длинных ногах лось. На земле ПЭУ-2 развивала скорость до 73 км/ч, на воде — до 10 км/ч и могла перевезти 10 человек. В кабине стояли два отопителя от ЗИЛ-130, в салоне — четыре от автобуса ЗИЛ-158, а также кондиционер от лимузина ЗИЛ-114 и дровяная печь на экстренный случай, если эвакуация затянется и перейдет в зимовку.
Машина успешно прошла всевозможные испытания, но для любой поездки по дорогам общего пользования на ПЭУ-2 требовалось специальное разрешение ГАИ, а кроме того, она не входила в грузовой отсек военно-транспортного самолета. В целом стало понятно, что такая огромная машина при всех плюсах комфорта, автономности и почти абсолютной вездеходности для поисково-спасательных операций не очень годится. А что если вместо одного большого вездехода использовать два поменьше?



[Дед Леня]

Пожалуй, самым грандиозным проектом СКБ ЗИЛ было создание поисково-спасательного комплекса "Синяя птица". "Синяя птица" была последним проектом, реализованным в СКБ при жизни Грачёва.
В ноябре 1972 года в СКБ построили вездеход, который теперь считают первым прототипом "Синей птицы" — ЗИЛ-49042. Прототип имел один 6-литровый мотор V8 мощностью 150 л.с. от ЗИЛ-130, корпус из стеклопластика и максимально облегченную конструкцию шасси (снаряженная масса составляла всего 6 415 кг, грузоподъемность — 2 000 кг), а по габаритам подходил для авиаперевозок. Рулевой механизм с двумя гидроусилителями поворачивал передние и задние колеса, имевшие торсионную независимую подвеску. Обогрев отсеков (3-местной кабины и 8-местного салона) велся тремя отопителями, имелась емкости для еды и воды на трое суток, система пожаротушения и даже малогабаритный телевизор "Юность". По воде машина двигалась с помощью водомета, развивая скорость 9 км/ч. Скорость на суше составляла 80 км/ч.



[Дед Леня]

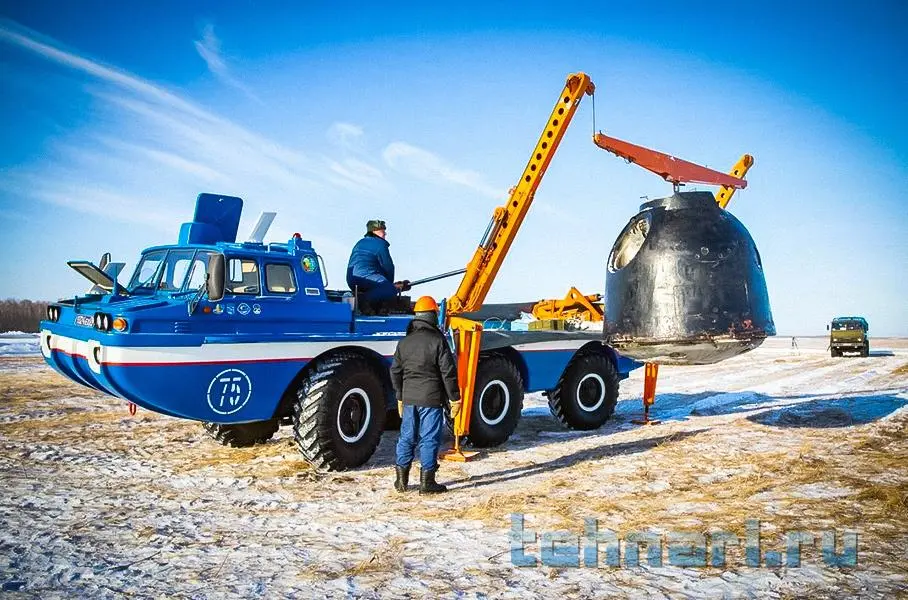

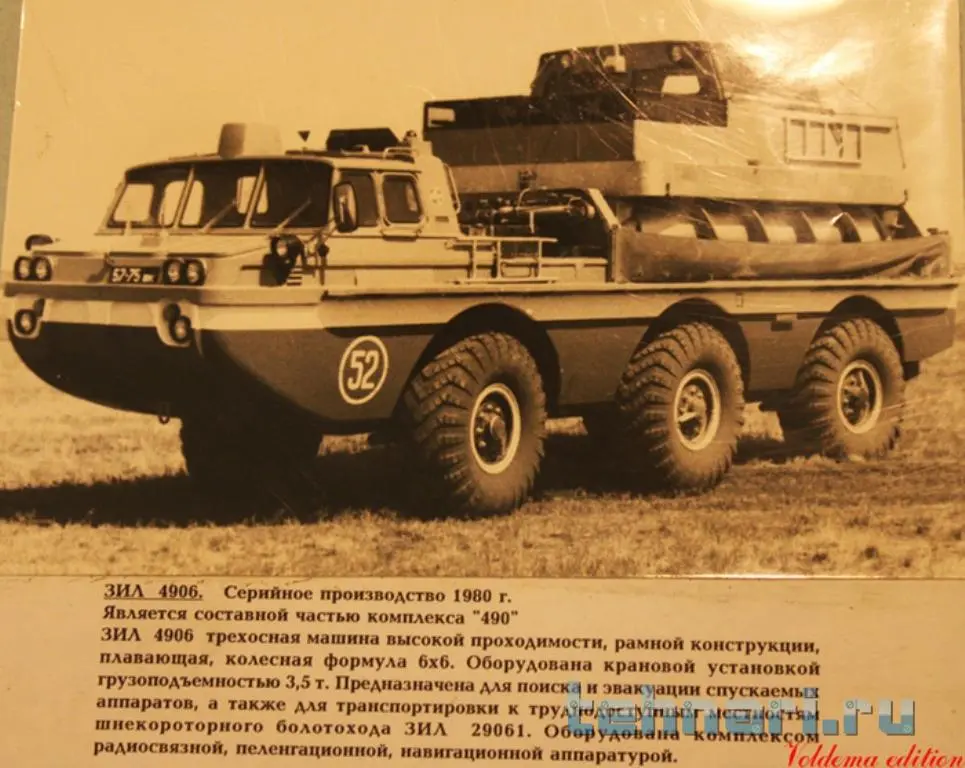

А в мае-июне 1975 года были созданы первые экземпляры машины, которая войдет в состав комплекса "Синяя птица". Машину сразу проектировали в двух вариантах — грузовом ЗИЛ-4906 (испытатели называли его "Кран") и пассажирском ЗИЛ-49061 ("Салон"). Для машин ЗИЛ-4906/ 49061 использовали проверенный 150-сильный двигатель ЗИЛ-130, но не конвейерной сборки — детали подбирали селекционным методом из лучших заготовок и отливок, а многое просто изготавливали вручную. Вместо автоматической коробки, использовавшейся на первой ПЭУ, здесь применили более надежную и простую "механику". Раздаточная коробка с межбортовым дифференциалом объединена в один корпус с демультипликатором, отвечающим за пониженный ряд, в сумме у "Синей птицы" 10 передач.



[Дед Леня]

Все три оси получили независимую торсионную подвеску (на предыдущих ПЭУ — только крайние), а тормозные механизмы стали дисковыми (ранее применяли барабаны); благодаря колесным редукторам удалось получить просто огромный клиренс — 590 мм. Управляемые колеса — передние и задние, причем гидрообъемный рулевой механизм обеспечивает запаздывание поворота задних колес и автоматическую коррекцию этого запаздывания для улучшения управляемости. Давление в шинах регулируется с места водителя. Для движения по воде вместо водомета применили пару гребных винтов с надежным приводом от "раздатки". На плаву машина развивает 8 км/ч, на земле — до 75 км/ч. Максимальный расход бензина составляет 75 л/100 км, а хранится топливо в двух баках по 260 литров каждый. В основе колесных вездеходов комплекса "Синяя птица" — рама из алюминиевых профилей, на которую установлен стеклопластиковый корпус.



[Дед Леня]

Второй, пассажирский вариант машины вмещал 4 человек в кабине, имел 4 сиденья и трое носилок в салоне, ведь именно 3 человека было в экипажах кораблей "Восход" и "Союз". Пассажирский отсек был оснащен медицинским оборудованием, отсеками для провианта, модернизированной климатической установкой и мог обеспечить полностью автономное пребывание людей в течение 3 суток.



[Дед Леня]

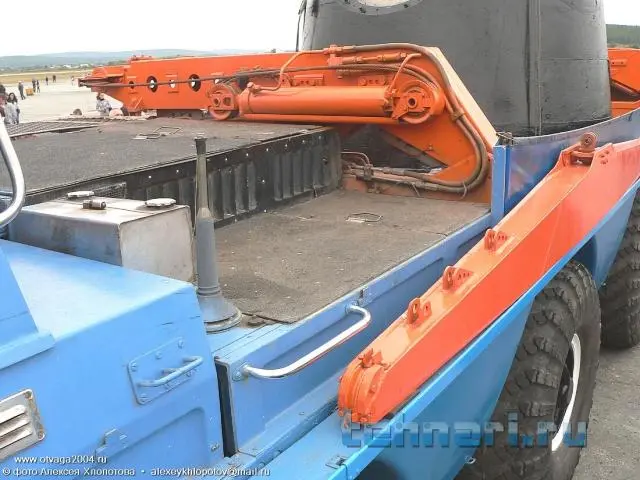

Техническое задание предписывало возможность переброски машин на самолетах Ил-76 и Ан-12 и вертолетах Ми-6 и Ми-26. В угоду этому конструкторы не только "вписали" вездеход в максимально компактные габариты (9250х2480х2537 мм) но и сделали съемным остекленный колпак кабины. А вот задний свес по сравнению с прототипом вырос — это позволило увеличить пассажирский отсек у ЗИЛ-49061 и нормально разместить двухбалочную стрелу манипулятора на грузовой площадке ЗИЛ-4906. В финальной конфигурации машины получились тяжелее прототипов (снаряженная масса 8 310 кг), но по совокупности качеств были вершиной эволюции всех подобных вездеходов. Эта техника позволяла спокойно двигаться по глубокому снегу, болотам, пескам, преодолевать широкие рвы и почти исключала условия, при которых можно застрять. Но все же абсолютной проходимости обеспечить не могла... Самое время задать вопрос: а зачем нужен был грузовой вариант такого вездехода? Такая машина могла утащить спускаемый модуль из места посадки, но главным ее назначением было не это — грузовой вездеход перевозил компактный шнекороторный снего-болотоход!



[Дед Леня]

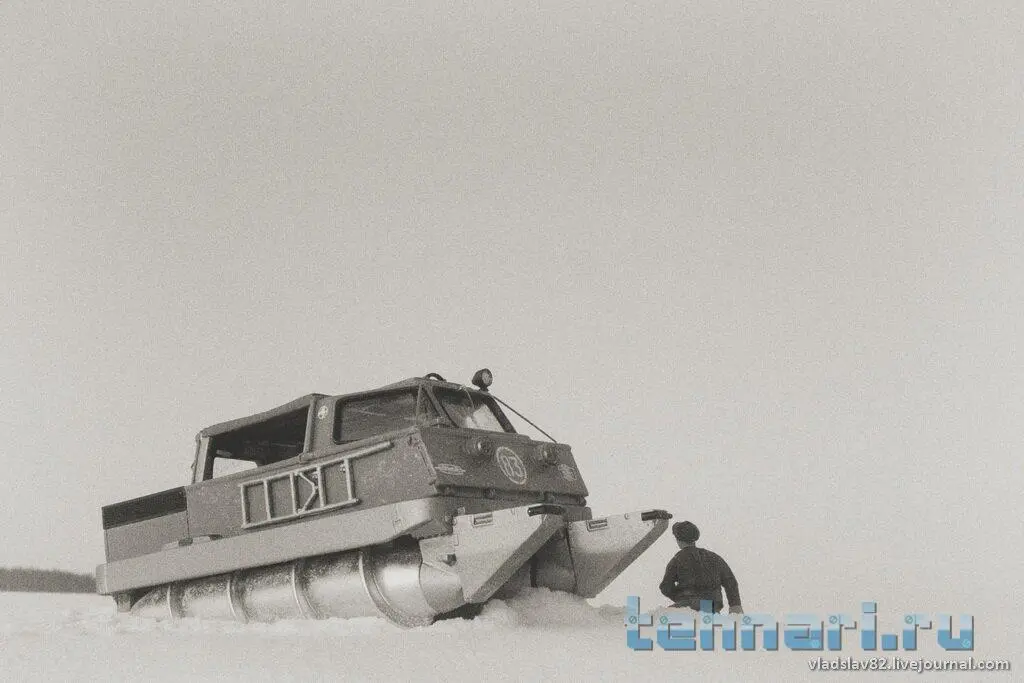

Когда возможности колесных вездеходов оказывались исчерпанными, то финальный отрезок пути до приземлившегося экипажа выпадал на долю шнекороторного снегоболотохода. К концу 1970-х в СКБ Грачёва был большой опыт построения этих уникальных машин. В середине 1960-х был разработан 8-местный шнекороторный снегоболотоход ЗИЛ-4904. В теории такая техника была способна забрать с места посадки экипаж и даже утащить за собой посадочный модуль. Но что делать, когда шнекоротор доберется до твердой поверхности, двигаться по которой не умеет? Снова вызывать вертолет? А если нелетная погода? Или подгонять огромный прицеп, который еще нужно как-то доставить? Подобные схемы выглядели тяжеловесными, как и сам ЗИЛ-4904. Но идея применения "шнека" была рождена другим драматичным эпизодом с космонавтами: однажды спускаемый модуль кк «Союз» упал в замерзшее озеро, пробив лед, при этом выходной люк оказался под водой. Тонкий ломающийся лед представлял проблему для любого известного на тот момент вездехода, и люди едва не погибли. Поэтому работы по "шнеку" в СКБ не останавливались. Как и в случае с колесными поисковыми вездеходами, конструкторы отказались от гигантомании и вместо огромного и сложного для транспортировки шнекохода ЗИЛ-4904 создали его уменьшенную копию — ЗИЛ-2906 (после модернизации — ЗИЛ-29061).



[Дед Леня]

ЗИЛ-29061 имел шнекороторные (как еще говорят, "роторно-винтовые") движители, которые приводились во вращение с помощью пары двигателей ВАЗ мощностью 70 л.с. каждый через две основные коробки передач, связанные с двумя вспомогательными КПП и бортовыми редукторами через две карданные передачи. Управляя вращением винтов-шнеков, водитель мог заставить машину двигаться в любом направлении — вперед, назад, вбок, поворачивать по дуге или разворачиваться на месте. Винты-шнеки были сделаны из прочнейшего и легкого алюминиевого сплава, алюминиевым был и корпус, в котором размещались агрегаты. Борта и кабина — из стеклопластика. ЗИЛ-29061 мог преодолевать 30-процентные подъемы, засыпанные метровым снегом, перемещаться по заросшим озерам, болотам и непролазному лесному бурелому. Мог развить скорость порядка 25 км/ч и имел запас хода на 4 часа. То есть, к примеру, по снегу мог преодолеть порядка 100 километров.



[Дед Леня]

Таким образом, был создан "Комплекс-490", в который вошли три машины — пара маневренных колесных вездеходов и легкий "шнек". Все три единицы комплекса были оснащены новейшим радиолокационным оборудованием и могли осуществлять постоянную связь между собой, наземной базой, транспортным самолетом и приземлившимся экипажем. Комплекс обеспечивал стопроцентное обнаружение места посадки и позволял добраться к нему, где бы оно не находилось. А свое название "Синяя птица" комплекс получил в силу того, что все вездеходы в СКБ Грачёва красили в яркие цвета, чтобы их лучше было видно на местности. Для "Комплекса-490" выбрали синий, ну а "птица" в названии появилась, очевидно, в силу небесно-космической тематики... В 1981 году машины "Синей птицы" поступили на вооружение Единой государственной авиационной поисково-спасательной службы ЕГАСПАС СССР, но Грачёв до этого момента, увы, не дожил. По некоторым свидетельствам, в 1978 году ходе очередной планерки он закрасил карандашом на календаре последнюю неделю декабря и после небольшой паузы пояснил: "Дальше будете работать без меня". Виталий Андреевич Грачёв, человек, который умел рассчитать всё, скончался 26 декабря 1978 года в своей московской квартире в возрасте 75 лет... В течение следующих десяти лет, до развала Союза, СКБ успело изготовить 12 "кранов", 14 "салонов" и 5 компактных шнекоходов.
Любопытно, что цель, ради которой создавалась "Синяя птица", со временем по большому счету перестала существовать: автоматика космических кораблей стала надежнее, "прицел" спускаемых модулей точнее, и по прямому назначению "Комплекс-490" максимума своих возможностей так ни разу и не показал. Тем не менее эти машины оказались отлично приспособленными для более "приземленных" задач — их ныне задействуют в спасательных операциях, нефтедобыче, сельском хозяйстве, рыболовецком промысле.
На этом историческая справка заканчивается, а далее он-лайн пойдет изложение процесса сборки моделей.



[Дед Леня]

До начала сборки продемонстрирую найденные в сети рендеры компьютерной графики данных моделей. По ним уже видно, что качество литья и соответствие модели оригиналу на высоте. А ведь есть еще и внутренняя начинка кабин и салона.



[Дед Леня]

Праздничные каникулы закончились и для большинства россиян начались трудовые будни, хотя у меня каждый день выходной. Но впереди еще Старый Новый Год и Новый Год по восточному календарю ( а у нас в республике Бурятия его празднуют и даже день Нового года объявлен нерабочим).Но как бы то ни было, приступаю к сборке модели. Сборку начинаю с самой маленькой коробочки от фирмы F-miniatures с моделью поисково-спасательного автомобиля, шнекороторного снего-болотохода ЗиЛ-29061.Коробочка то маленькая, а вот содержит в себе 24 смоляные литые детали автомобиля, 2 литника из прозрачной смолы с осветительными приборами, плату фотоэчета, прозрачную пленку с контурами остекления кабины, декаль и красочную инструкцию по сборке модели.И все это тщательно упаковано в ячейки вырубленные в поролоне, а не свалено в кучу в пакетик.



[Дед Леня]

Начинаем с комплектования групп сборок, отделения от литников и частичного склеивания деталей.



[Дед Леня]

После чего корпус машины собран воедино "на живульку", т.е. без применения клея.



[Дед Леня]

Продолжена сборка днища корпуса, наклеены элементы, защищающие узлы крепления шнеков в передней части корпуса. Шнеки установлены на днище пока "на живульку", поскольку надо будет производить раздельную покраску днища и шнеков, а уж затем собирать их на клею.



[Дед Леня]

В корпусе кабины при помощи модельного ножа прорезаны оконные проемы и проем люка на крыше. После чего произведена установка люка и тентового покрытия пассажирского отделения машины.
