Помогите с печаткой для TDA7294

[TSKos]

Помогите с печаткой для TDA7294

Прошу помощи кто умеет рисовать в sprint-layout_4_0_rus Нужна такая печатка в формате LAY



[DDREDD]

а зачем она тебе sprint-layout_4_0? Печатай прямо эту!!! Плата на один канал имеет размеры 40 Х 44 миллиметра



[TSKos]

что прям как фотку?на весь лист?



[kirmav]

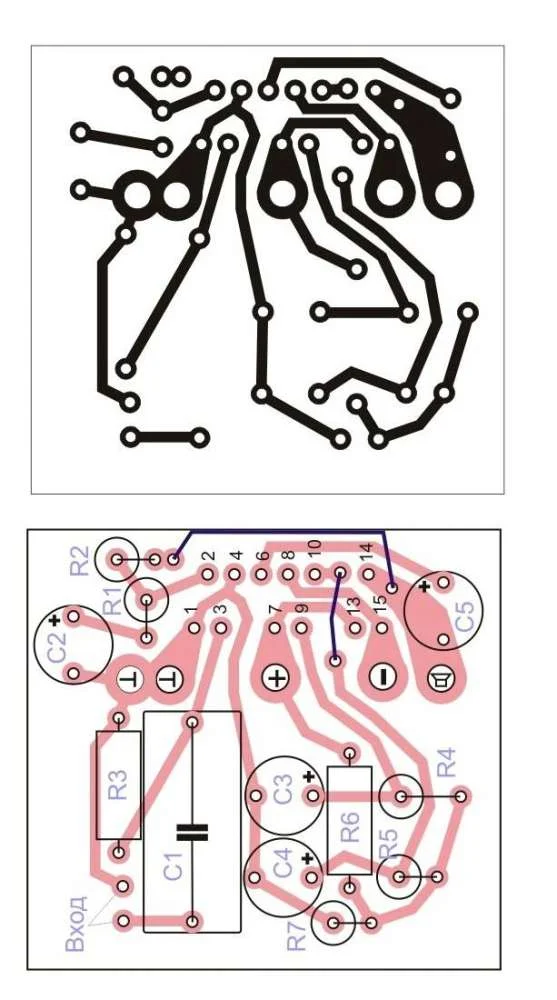

Забирайте



[TSKos]

Забирайте

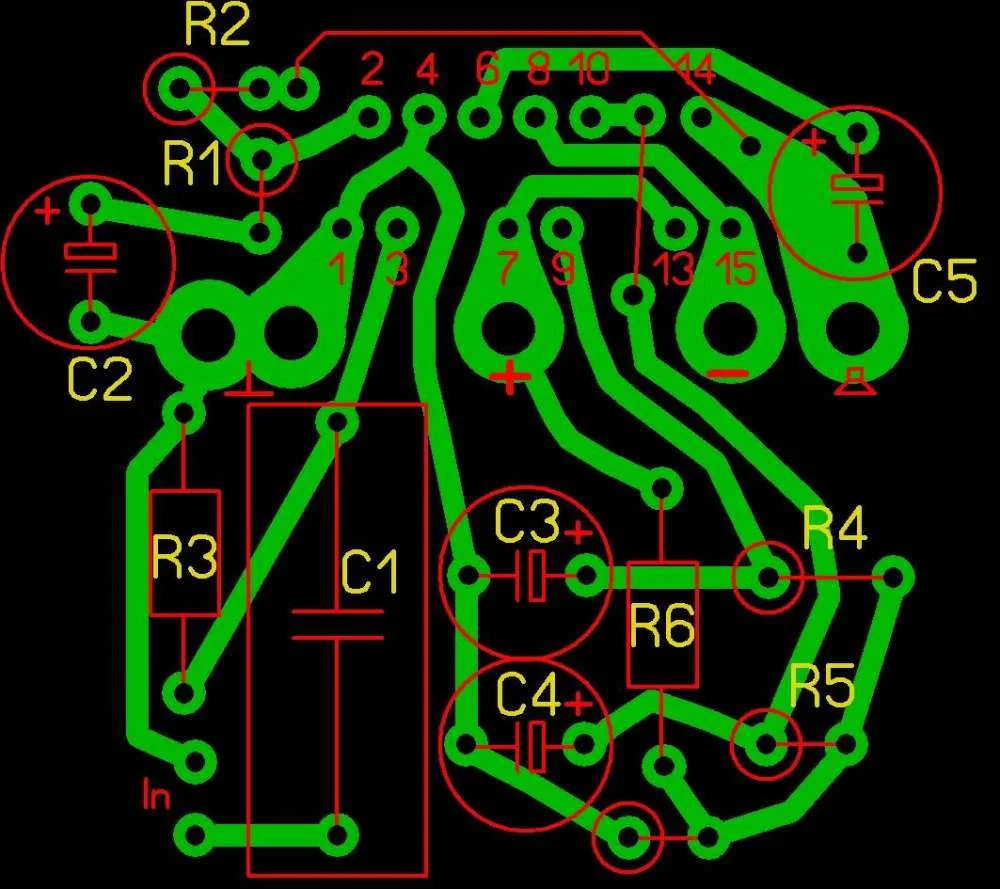

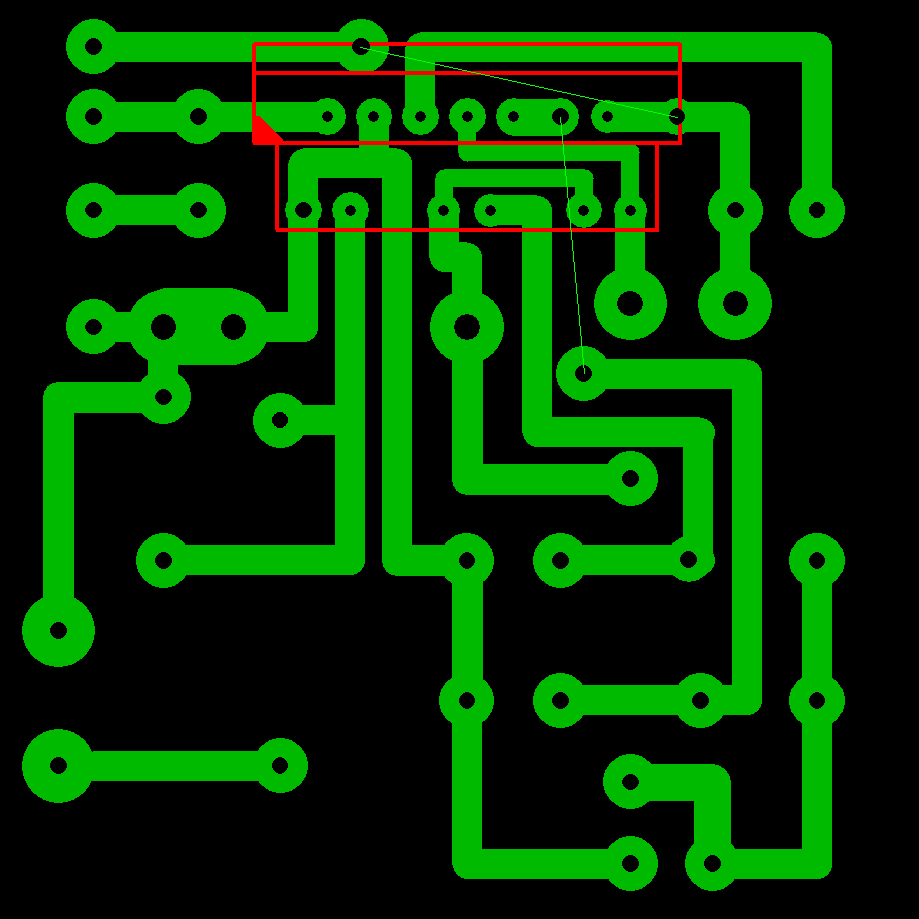

Спасибо вот нарисовал сам проверьте пожалуйста токо я обозначения не рисовал гг... не знаю как



[LamaK]

Не стоит имхо увлекаться с прямыми углами, хоть это не и СВЧ...



[George Smith]

Не стоит имхо увлекаться с прямыми углами, хоть это не и СВЧ...

Почему не стоит, электроны плохо поворачивают ? ... )



[Daniellos]

Нее, появляются паразитные сопротивления )))))))



[Валерий]

При звуковых частотах этот эффект ещё не проявляется.



[Daniellos]

Нее, появляются паразитные сопротивления )))))))

Валерий, да я же шучууу.



[George Smith]

При звуковых частотах этот эффект ещё не проявляется.

Валера, это проявляется на сверх звуковых ... )



[TSKos]

ну так как правильная печатка? может чего упустил? недорисовал?



[Daniellos]

Валера, это проявляется на сверх звуковых ...

Или после третьей...



[George Smith]

Дык размести элементы, будет видно, а так фиг знает, чё нарисовал ...



[Daniellos]

У меня печатка покупная, размер платы где-то 3х3, там всё тоже под прямым углом выполнено, так что не думаю что звук от этого изменится



[George Smith]

Даня, завязываем Флудить, это реальная тема ...



[TSKos]

дык не знаю как эти резисторы рисуютя и надписи



[Валерий]

Вот нарисовали правильно: http://www.tehnari.ru/f117/t56112/#post571897
И твоя похожа на правильную, только что-то ты намудрил с расположением деталей.



[Daniellos]

У меня печатка покупная, размер платы где-то 3х3, там всё тоже под прямым углом выполнено, так что не думаю что звук от этого изменится

Вот она

http://www.tehnari.ru/f114/t56162/index3.html#post572780



[TSKos]

Вот нарисовали правильно: http://www.tehnari.ru/f117/t56112/#post571897
что-то ты намудрил с расположением деталей.

ну я просто подгоял под свои детали, ну разберусь как в этои программе рисуются конденсаторы, резисторы, постарюсь выложить
