Схема стенда для исследования работы триггера

[Seatless]

Схема стенда для исследования работы триггера

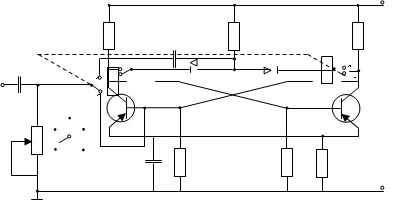

Может кто помочь разобраться с такой схемой лабораторного стенда для исследования работы триггера? Желательно как можно детальней, т.к. только начал изучать основы электроники, пока мало еще что понимаю=(



[George Smith]

Нормальную схему можно дать? А то начеркано непонятно чё, с такой схемой и я не пойму ! ...



[Seatless]

Да вот у самого только такая есть, в этом и беда( Ну хотя бы можете примерно объяснить, как тут ток течет, как работают транзисторы?



[СветLANa]

Есть хорошая книжечка: Бирюков С.А. - Радиолюбительские цифровые устройства (1982), там, в самом начале, хорошо описана работа триггера на транзисторах и дальше есть практические схемы на КТ315.



[Seatless]

спасибо, почитаю
