))))) Да, на кренке, для Дорофеева достаточно 25в, думаю выдержит. Кренка есть, место на плате под нее тоже, плата вчера вытравлена. Теперь вопрос что вырезать из сумматора. Стабилитрон с конденсатором это понятно, а токоограничивающий резистор нужен? Или можно с кренки напрямую?
Автомобильный усилитель-моноблок "Карапуз"
- Автор темы DTS
- Дата начала
- Регистрация
- 1 Сен 2010
- Сообщения
- 6,440
- Реакции
- 501
- Баллы
- 0
любой подходящий двухканальный ОУ , к примеру ne5532p, тебе главное чтобы он по ногам совпадал.
lugaromzes
Ученик
- Регистрация
- 6 Июл 2016
- Сообщения
- 2
- Реакции
- 0
- Баллы
- 0
Собрал представленный вами Карапуз 2.0, запустил, возникло несколько вопросов.
транс:
первичка 5+5 6х0,67мм
вторичка 12+12 3х0,67мм
1) Соединяется-ли минус преобразователя, и минус УНЧ\фильтра между собой ?
2) Оконечный каскад работает без самовозбуждения, но на максимальной амплитуде, довольно сильно греется. Можно-ли уменьшить тепловыделение увеличением оконечных транзисторов ?
3) если использовать два независимых блока карапуза (каждый на своем ПН), при включении мостом, нужно-ли соединять минус УНЧ, или питание делать общим ?
4) есть-ли смысл использовать ОС по напряжению в ПН, т.к. на нагрузке напряжение с холостого 30в проседает до 22в под максимальной амплитудой, трансформатор рассчитан на 200 ватт.
транс:
первичка 5+5 6х0,67мм
вторичка 12+12 3х0,67мм
1) Соединяется-ли минус преобразователя, и минус УНЧ\фильтра между собой ?
2) Оконечный каскад работает без самовозбуждения, но на максимальной амплитуде, довольно сильно греется. Можно-ли уменьшить тепловыделение увеличением оконечных транзисторов ?
3) если использовать два независимых блока карапуза (каждый на своем ПН), при включении мостом, нужно-ли соединять минус УНЧ, или питание делать общим ?
4) есть-ли смысл использовать ОС по напряжению в ПН, т.к. на нагрузке напряжение с холостого 30в проседает до 22в под максимальной амплитудой, трансформатор рассчитан на 200 ватт.
- Регистрация
- 1 Апр 2014
- Сообщения
- 1,637
- Реакции
- 88
- Баллы
- 48
1.силовой минус с общей точкой усилителя вроде можно соединить.только зачем?
2.наращивание оконечников большой роли в тепловыделении не сыграют(если только чуток).Усилитель в АВ классе.
3.можно сделать общее питание.Или соединить общее точки 2х преобразователей.Для моста нужен будет инвертор(пред.усилитель с Ку1 ,Ку-1).
4.ОС может внести свою Я в работу усилителя в целом.(выбор остается за Вами)
PS походу Роман ты накосячил с трансформатором
2.наращивание оконечников большой роли в тепловыделении не сыграют(если только чуток).Усилитель в АВ классе.
3.можно сделать общее питание.Или соединить общее точки 2х преобразователей.Для моста нужен будет инвертор(пред.усилитель с Ку1 ,Ку-1).
4.ОС может внести свою Я в работу усилителя в целом.(выбор остается за Вами)
PS походу Роман ты накосячил с трансформатором
- Регистрация
- 1 Сен 2010
- Сообщения
- 6,440
- Реакции
- 501
- Баллы
- 0
1)нет, не соединяется, иначе будет земляная петля, соединение идёт только с магнитолой через экран, а это не силовая а сигнальная земля.
2) можно, но лучше радиатор увеличить.
3)можно питание сделать общим.
4)если есть желание то почему бы и нет, но учитывай ещё то, что под нагрузкой на аккумуляторе тоже идёт просадка, по этому и на выходе напряжение просаживается.Так же учитывай индукцию с которой мотался трансформатор, если она низкая, то и просадки будут большими, у меня редко просаживается ниже 3в с нормальным источником первичного питания.
2) можно, но лучше радиатор увеличить.
3)можно питание сделать общим.
4)если есть желание то почему бы и нет, но учитывай ещё то, что под нагрузкой на аккумуляторе тоже идёт просадка, по этому и на выходе напряжение просаживается.Так же учитывай индукцию с которой мотался трансформатор, если она низкая, то и просадки будут большими, у меня редко просаживается ниже 3в с нормальным источником первичного питания.
lugaromzes
Ученик
- Регистрация
- 6 Июл 2016
- Сообщения
- 2
- Реакции
- 0
- Баллы
- 0

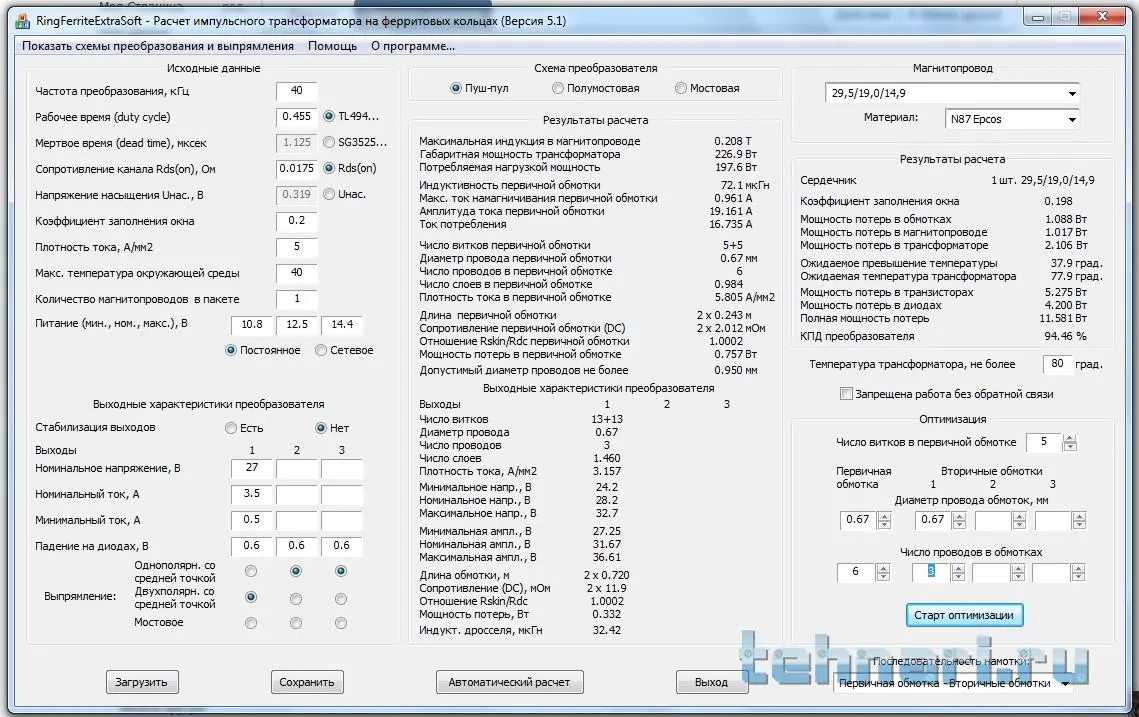

Кольцо 29,5*19*20, больше чем в расчете.
Так-же различие между расчетом (40кгц) и фактическим использованием, в частоте. Фактически не мерил, но RC 820пф / 20к. выходит около 60 кгц
ключи IRFZ46
Просадку мерил прям возле ключей, и на центральной точке трансформатора, просадка небольшая. без нагрузки 14,5 под нагрузкой 14,2, под синусом 60 гц на УНЧ, на динамике выведена амплитуда до слышимого клипа (перегрузка УНЧ)
Я хотел-бы намотать больше витков вторичной обмотки, и введя ОС по напряжению, уменьшить просадку под нагрузкой
- Регистрация
- 1 Апр 2014
- Сообщения
- 1,637
- Реакции
- 88
- Баллы
- 48
- Регистрация
- 29 Сен 2010
- Сообщения
- 1,195
- Реакции
- 35
- Баллы
- 0
Здравствуйте, собрал НЧ фильтр из этой статьи, работает нормально, НО только если запитан от отдельного источника. Если запитывать от того же источника что и преобразователь, то срабатывает защита. Возможно как нибудь исправить?
- Регистрация
- 1 Сен 2010
- Сообщения
- 6,440
- Реакции
- 501
- Баллы
- 0
а задержка в подключении тебе зачем, она ведь по умолчанию в защите реализована, или ты что то своё уже мудришь?
Что-то искал в гугле, увидел тему Тимура. Скачал плату, немного подвигал детальки, получилось уместить две пары транзисторов. Передвинул второй дроссель во вторичном выпрямителе до конденсаторов. Вот что получилось. Транс не запаян, потому что хотел воткнуть две пары КТ818Г/КТ819Г, но нашел только КТ805/КТ837, а значит транс буду перематывать на более низкое напряжение. Нарисовал платы и для импортных транзисторов в ТО-220 и в ТО-247(ТО-3Р)
Вложения
В общем, выкладываю косметические модификации печаток от Тимура DTS, под две пары TO-220(B-C-E), под две пары TO-220(E-C-B), и под одну пару TO-247(TO-3P). Печать под две пары КТ818/819 собрана и испытана, правда с транзисторами КТ805/837 - бУхает от души!:beer2:
