Наверное потому, что подгонка сопротивления у объемных резисторов гораздо сложней чем у поверхностных.

Не думаю, что это какая то технологическая сложность. Во первых у них высокая потвторяемость и подгонять не нужно, во вторых шлифовкой можно так же подгонять точно как у пленочных, в третьих СМД же вроде тоже объемные, там решено.



[Николай_С]

Раньше (во времена СССР) резисторы подгоняли лазером (у кого он был), или фрезером. Пропиливали сбоку канавку. Это давало возможность из "заготовок" с точностью 20%, получить точность до 0,1%. В настоящее время технологии достигли того, что подгонки не требуется.



[Николай_С]

СП5-35А

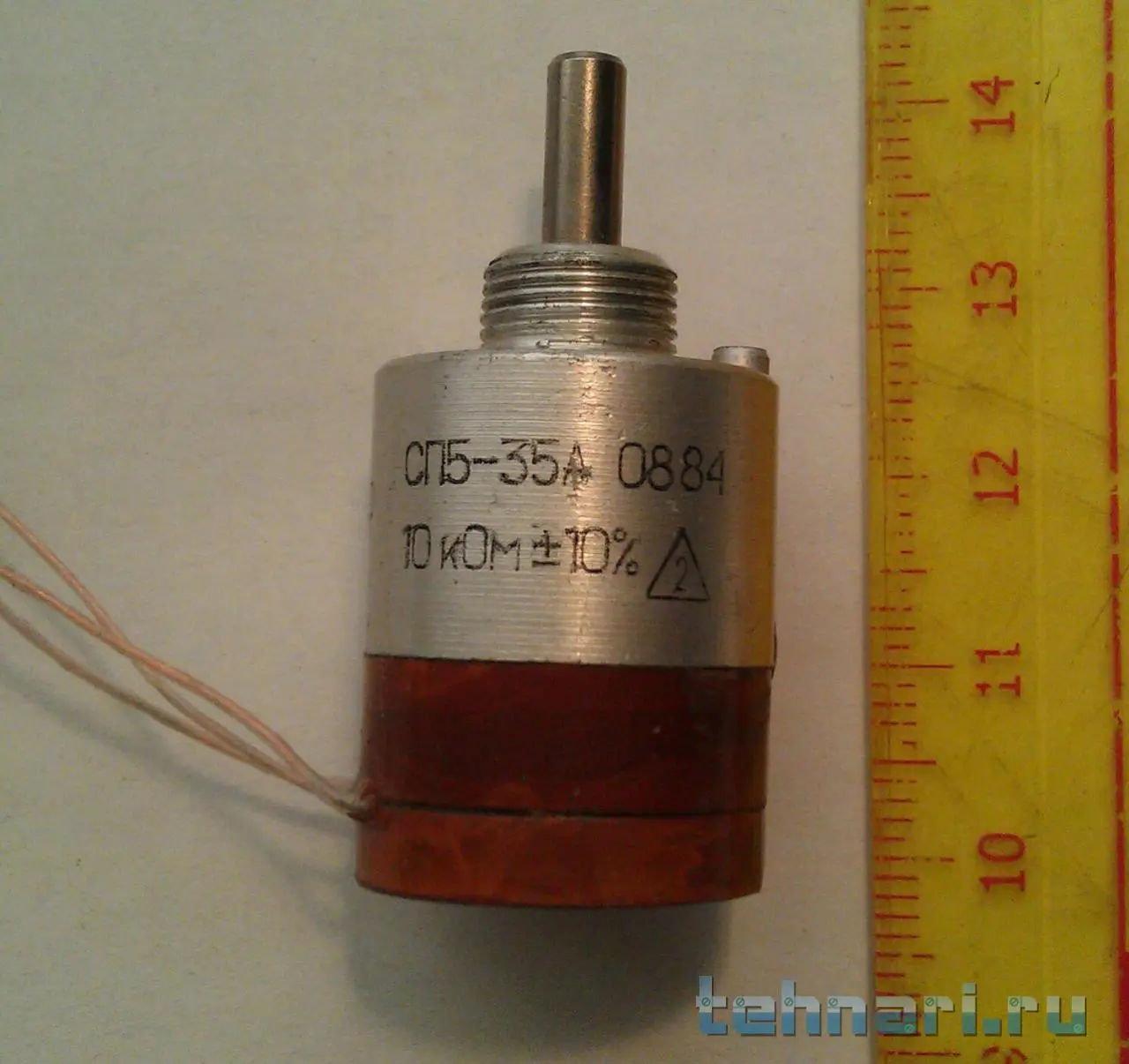

А вот какую штучку я только что извлёк из своих запасников.


Это многооборотный переменный резистор. Обратите внимание - со знаком качества! И стоять он теперь будет в неменее легендарном генераторе Г4-151.



[Леонард]

Не многооборотный, а сдвоенный. Большой минус его, что шкалу к нему не приспособишь - только визуальный контроль регулируемого параметра.



[gluxon]

Не многооборотный, а сдвоенный. Большой минус его, что шкалу к нему не приспособишь - только визуальный контроль регулируемого параметра.

Интересное решение, действительно. В первый раз увидел такое



[Николай_С]

Не многооборотный, а сдвоенный.

Нет не сдвоенный, а именно многооборотный. Если совсем точней, то резистор осуществляет один полный оборот на 360 градусов и имеет дополнительный уточняющий оборот, если начать крутить его в противоположную сторону. В этом случае его сопротивление меняется всего на 10%, что позволяет более точно настроиться на требуемый параметр.
Сдвоенным резистором принято считать два переменных резистора, посаженных на соостные крутилки, вставленные друг в друга. При этом каждый регулируется отдельно, но можно провернуть сразу две оси.

Большой минус его, что шкалу к нему не приспособишь - только визуальный контроль регулируемого параметра.

А шкала в данном случае и не нужна. Этот резистор стоит на подстройке частоты. Родной слишком чувствительный и не позволяет настраивать единицы килогерц. После замены всё работает как надо.



[derba]

Тут я не соглашусь с вами. Нет никого более консервативного, чем военный заказчик. Он разрешит применить в разработке, в которой, он, несомненно, участвует только, если этот элемент включён в перечень разрешённых его ведомством. Каким образом включают в эти перечни что-то дополнительное, не в курсе, но, убеждён, что только после многочисленных испытаний, и, что главное- испытание на ресурс. А это годы. Ресурс хранения, ресурс работы. И методов ускорения проведения испытаний не существует. Отсюда наше заметное отставание во внедрении новаций в военной технике, особенно в электронике. 5, и, тем более, 9 приёмка распространяется на очень хорошо зарекомендовавших себя железяки. Понятное дело, с доработкой гражданских, и проведении дополнительных испытаний.

Тут я согласен, сталкивался с этим. Это в гальванике. Изделие для длительного хранения, металлическое, значит покрыто коррозионно устойчивым покрытием. Предложил другое покрытие (кстати, оно есть с ГОСТе), более корозонно устойчивое, но и другого цвета, и более простое . Так военные не утвердили. Даже причину не назвали, сказали, что технологию нарушать нельзя.
Или военпред шум поднял, что кружка для отбора анализов с ванны имеет короткую ручку, так ручку доваривали. Более консервативного, чем вояки, я не встречал, доходило до маразма.



[Леонард]

Сдвоенным резистором принято считать два переменных резистора, посаженных на соостные крутилки, вставленные друг в друга. При этом каждый регулируется отдельно, но можно провернуть сразу две оси.

Есть еще вариант, когда ось одна общая и резисторы прочно связаны. И третий вариант, когда один резистор является подвижным элементом второго.



[MCA64]

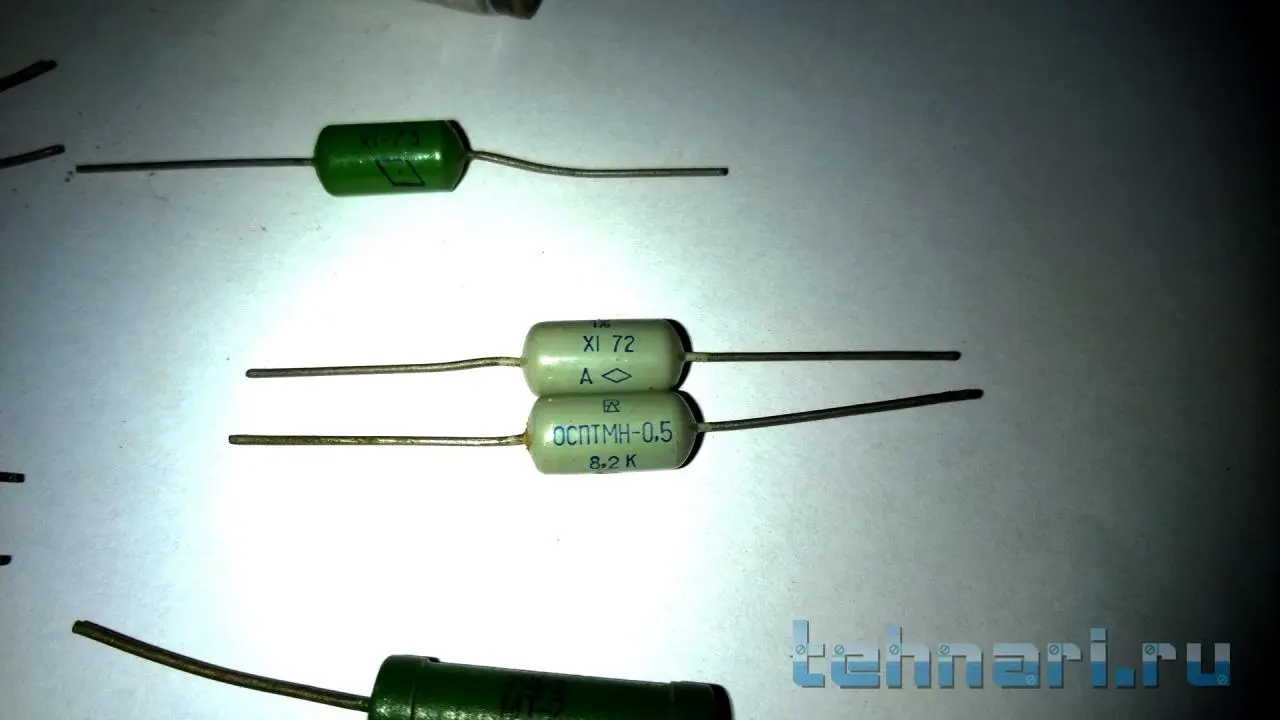

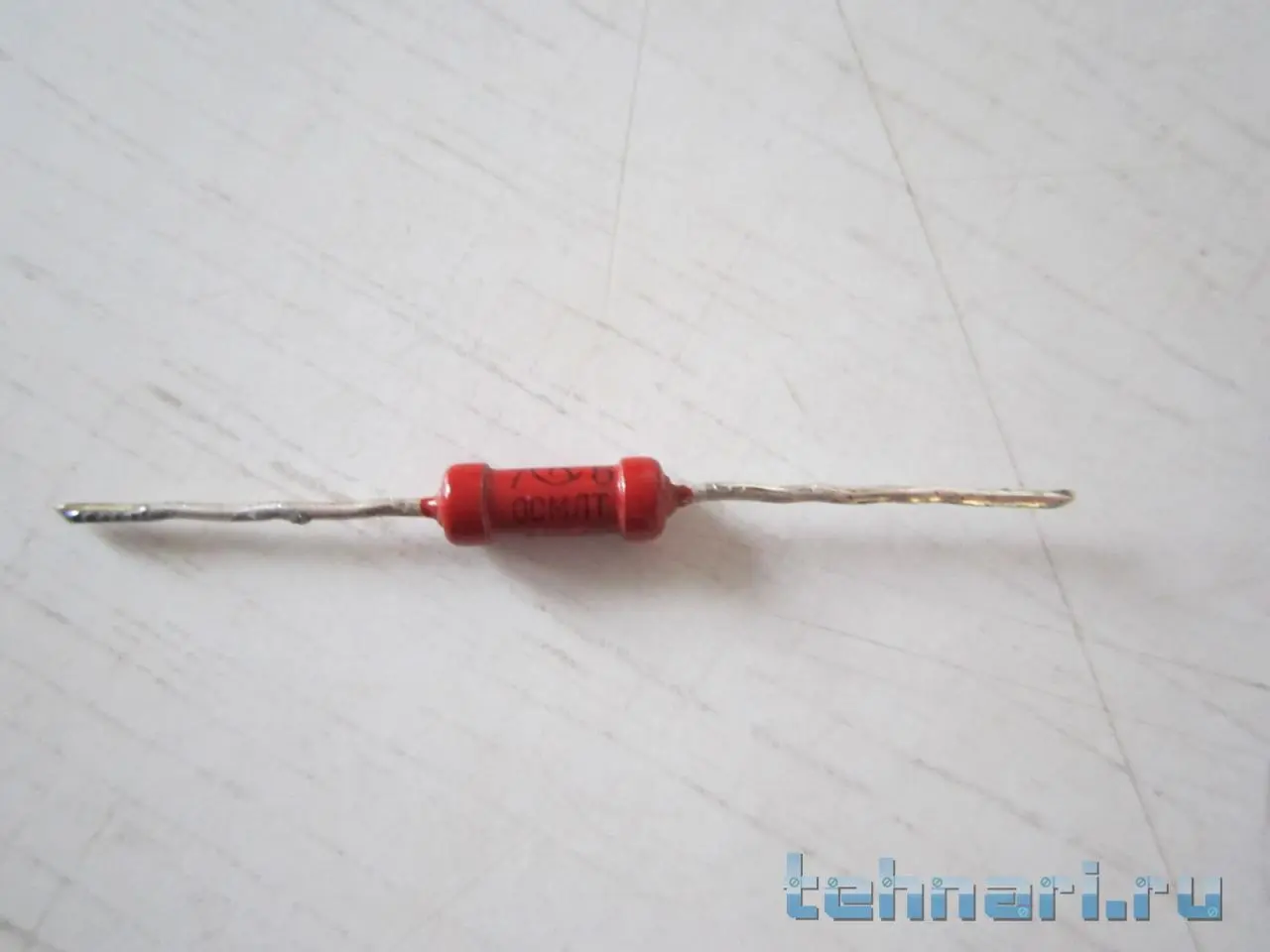

Вот такие резисторы ОСМЛТ мне попались впервые.



[Helix]

Вероятно военка. Мне попадались в военном оборудовании микросхемы К140УД1, но имеющие маркировку ОСМ140УД1. Для починки микроомметра на работе потом их использовал).



[Николай_С]

Не многооборотный, а сдвоенный.

На самом деле, не так и не так.
Данный вид устройств относится к классу прецизионных потенциометров. Ссылку вставить не могу, погуглите сами.



[Леонард]

Ссылку вставить не могу, погуглите сами.

Зачем мне ссылка, я его Вам живьем могу показать. Ничего там прецезионного нет, самая обычная точность+/- 10%. Просто заменяет два корпуса резистора грубой настройки и резистора точной настройки. Экономия корпусов налицо. То же самое можно реализовать на соосных резисторах.



[kylan]

На колбе дата 11-55. и надпись ЭЛ в ромбе. Под ним 165-9
Для чего данная лампа накаливания? Или это не лампа?
Сопротивление порядка 2,1 - 2,3 Ом.



[gluxon]

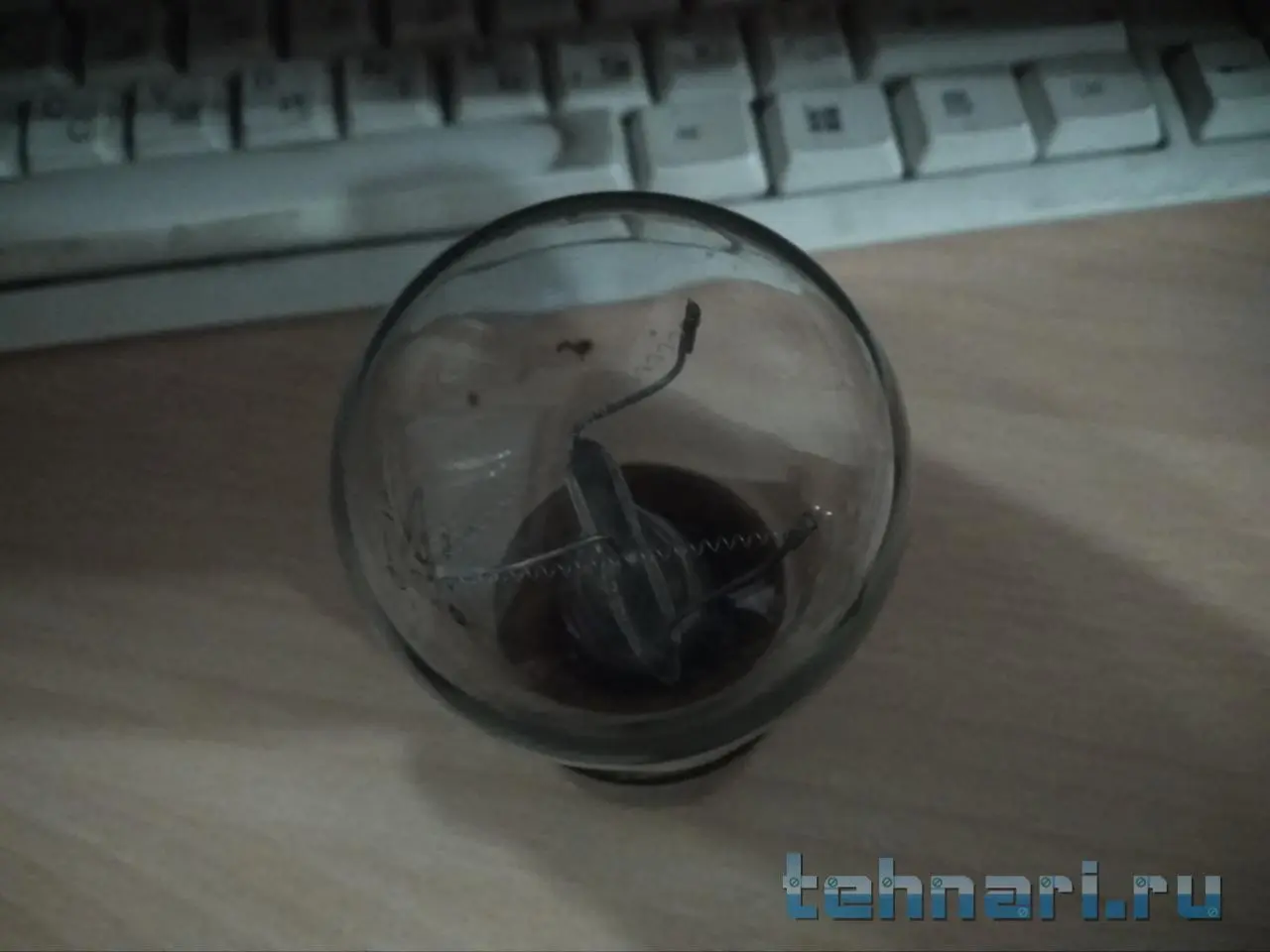

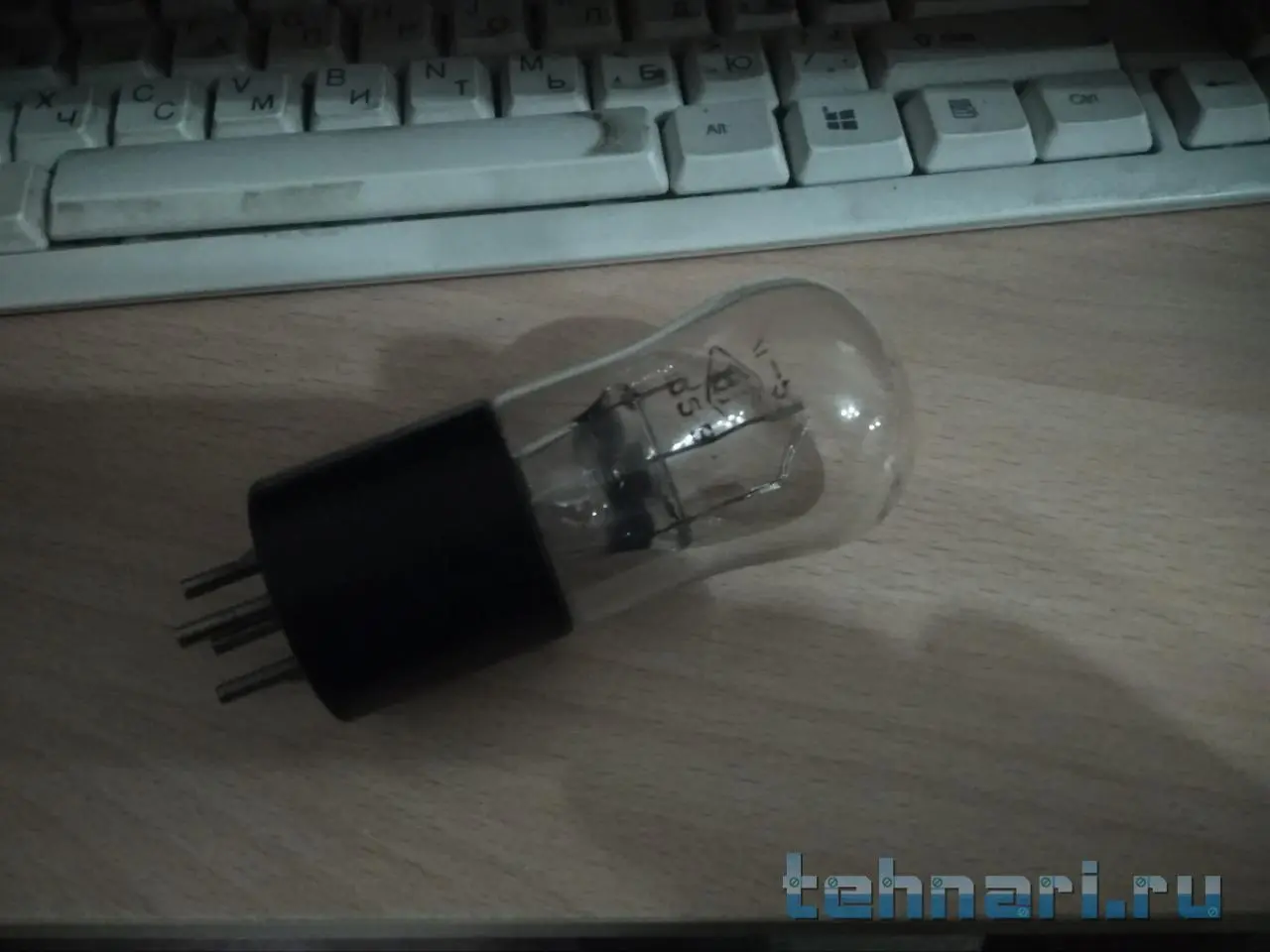

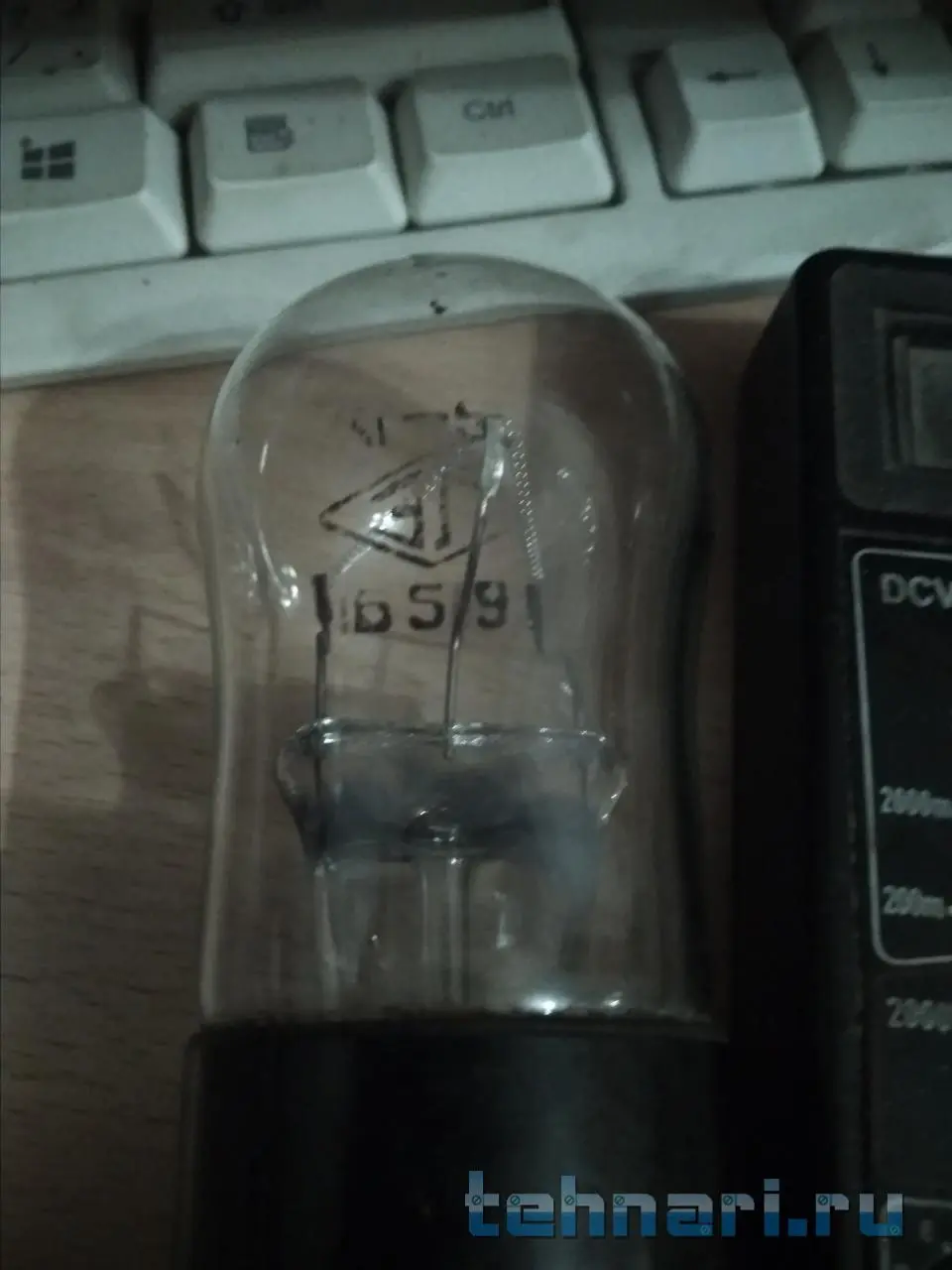

Посмотреть вложение 462646 Посмотреть вложение 462647 Посмотреть вложение 462648
На колбе дата 11-55. и надпись ЭЛ в ромбе. Под ним 165-9
Для чего данная лампа накаливания? Или это не лампа?
Сопротивление порядка 2,1 - 2,3 Ом.

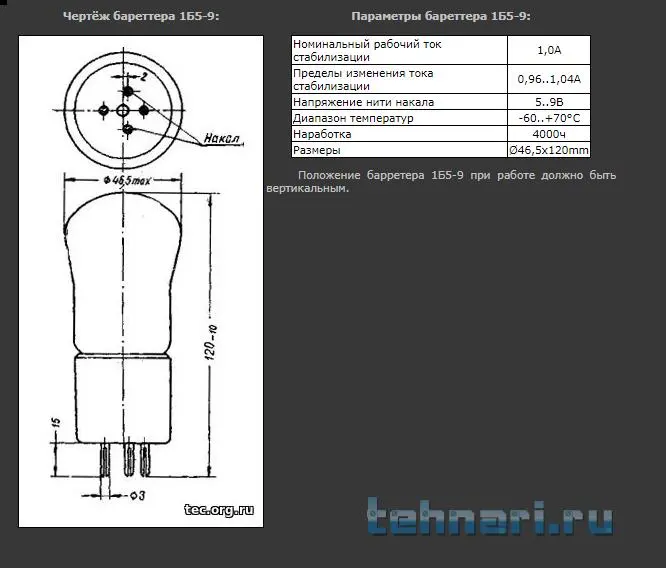

Это не совсем лампа, это бареттер



[George Smith]

Это не совсем лампа, это бареттер

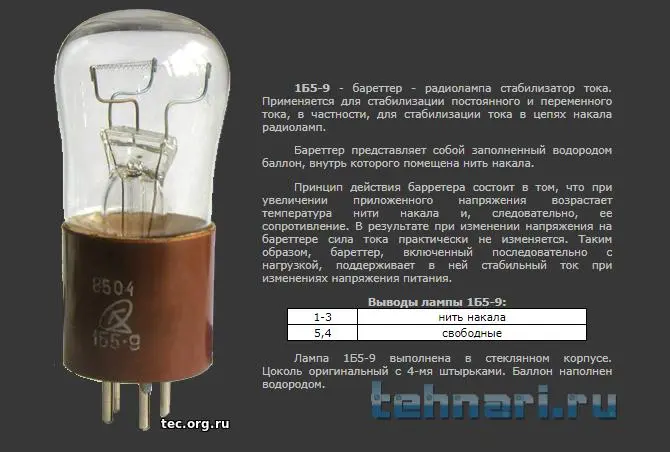

Обычно для стабилизации тока накала ...



[sergeisam]

Под ним 165-9

Правильно 1Б5-9.



[Николай_С]

Генератор стандартных сигналов Г4-151

Раз уж тут зашла речь про "гену", то решил и продолжить в этой же теме.
Вот уж где классика советского приборостроения! В этом приборе всё продумано "от" и "до" начиная со схемотехники, заканчивая реализацией в "железе". Разбирать подобный аппарат одно удовольствие, не то что китайский ноутбук - всё наглядно и надёжно. Даже шлицы почти всех винтов зафиксированы краской. Не надо даже в инструкцию подглядывать, хотя процесс разборки там описан детально. А разбирать пришлось немного - для удобства доступа к R32 "Подстройка частоты" (пожалуй, это единственная недоработка) нужно было снять только блок ВЧ, расположенный снизу. Вот виды внутренностей с разных сторон:

Верх:


Низ (со снятой крышкой ВЧ-болка):


Результат модернизации:


Новый переменный резистор встал как родной и теперь частоту можно выставить с точностью до последнего знака даже в самом последнем диапазоне.


P.s. Дополнительную инфу и фото можно увидеть в моём блокноте.



[WHS]

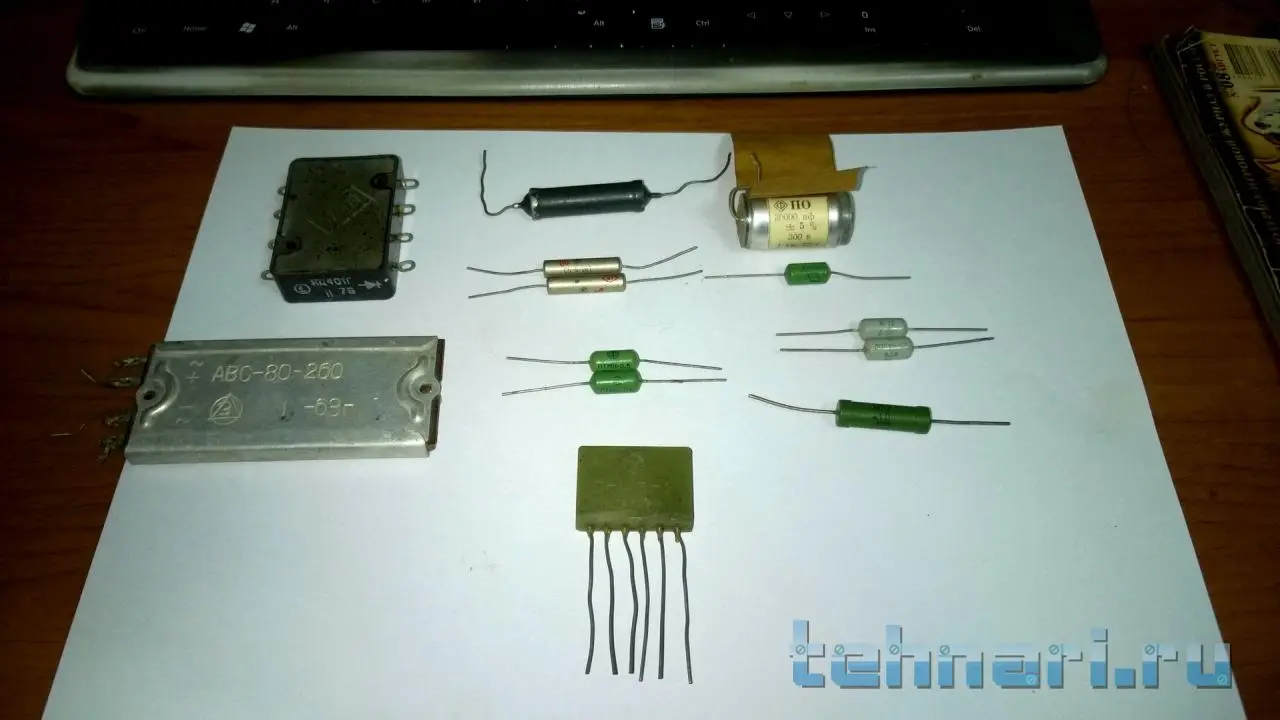

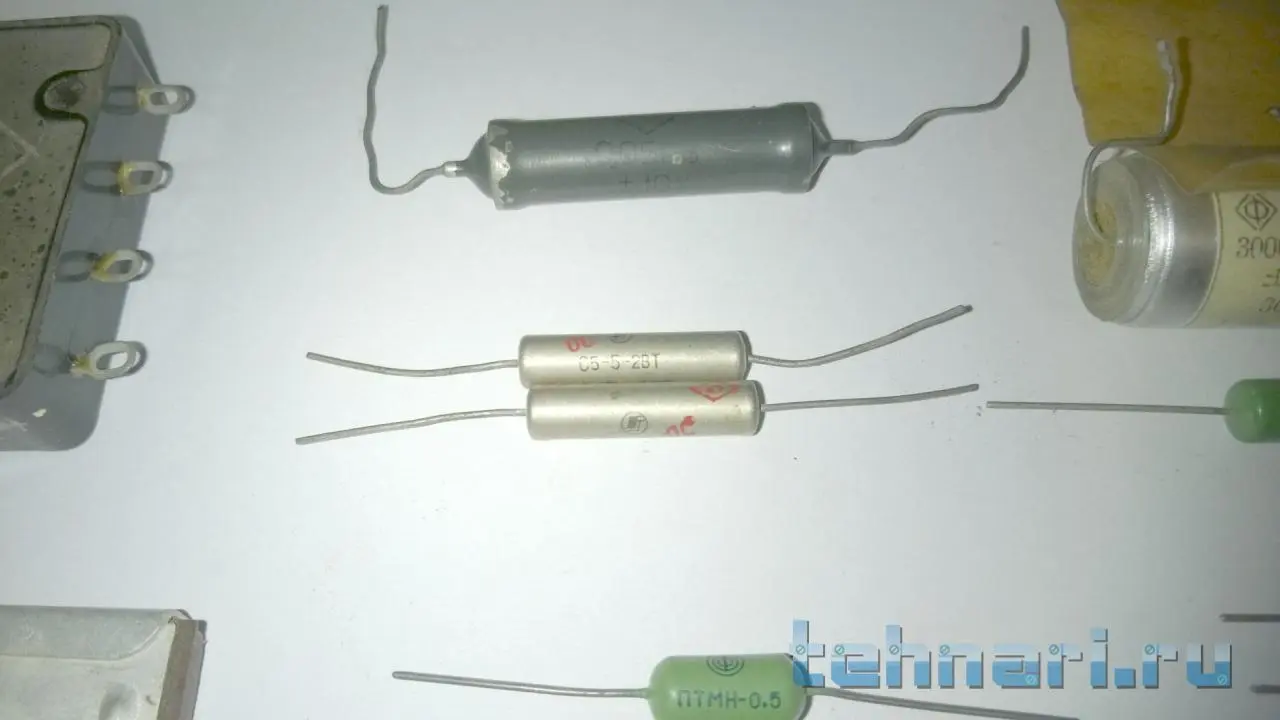

Искал сейчас кое-какие деталюги, наткнулся на пакет с разными деталюгами СССР, выбрал кое чего:


КЦ401Г - диодная сборка.
АВС-80-260 - Пакетный алюминиевый селеновый выпрямитель.


Телевизионный печатный блок, по сути это прародитель ИМС в каком-то смысле

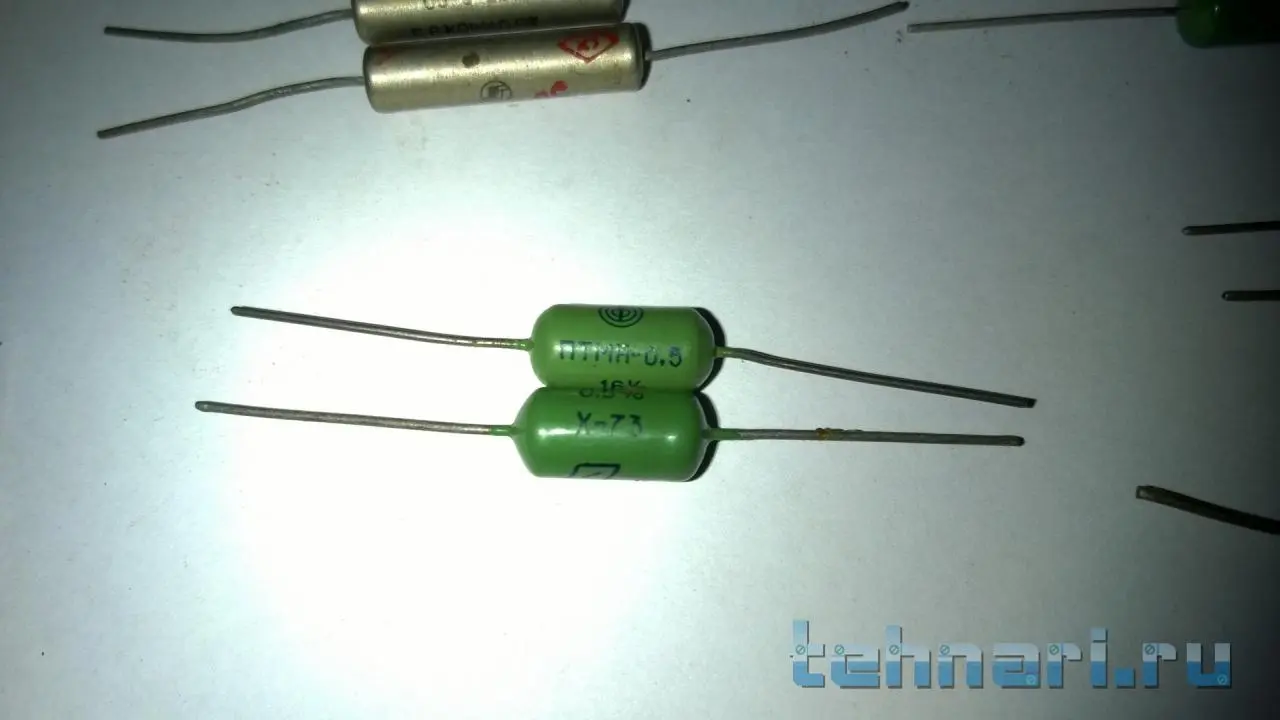

Ну и кондерчик с резисторами немножечко:



[George Smith]

Для чего данная лампа накаливания? Или это не лампа? Сопротивление порядка 2,1 - 2,3 Ом.

Это бареттер, для стабилизации тока накаливаеия радиоламп ... ))



[sergeisam]

Это бареттер

Дык, как-бэ уже разжевали оное . (#954 ... #956).
