Помогите по схеме

[PASHOK1990]

Помогите по схеме

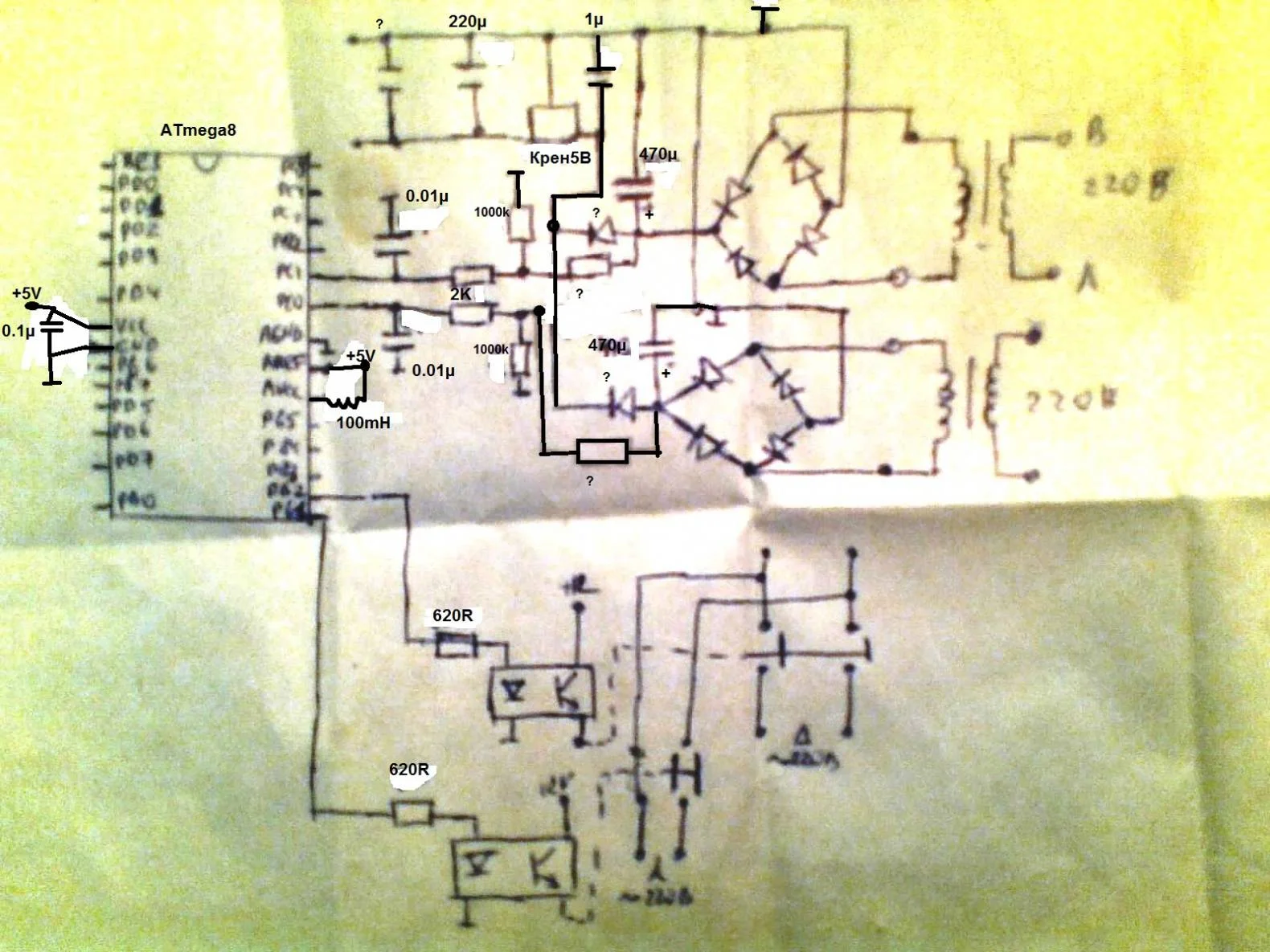

:tehnari_ru_837: Есть схема...она не полностью доделана...прошу, кому не сложно помогите еёдовести до конца...выставить номиналы не обозначеных елементов...и еще очень прошу помогите как нибуть разместить это на печатной плате (приблизительно, т.к. на 100% не известно какие именно будут использоватся элементы)....Очень нужно и желательно побыстрей...



[Николай_С]

Отмеченные знаком вопроса резисторы расчитываются исходя из напряжений на обмотках трансформатора. Проставьте напряжения на обмотках.
А вообще, откуда эта схема взялась? Зачем там два трансформатора?



[PASHOK1990]

Отмеченные знаком вопроса резисторы расчитываются исходя из напряжений на обмотках трансформатора. Проставьте напряжения на обмотках.
А вообще, откуда эта схема взялась? Зачем там два трансформатора?

Треугольник...есть две фазы...одна основная, вторая резервная...трансформаторы скорее всего 9В....но если можно обьясните как считать))))
это по работе попросили)

очень прошу помогите как нибуть разместить это на печатной плате

еще бы здесь кто нибуть помог) это основное по сути... минимальную разводку)



[PASHOK1990]

Подскажите пожалуйста, как правильно и грамотно рассчитать эти резисторы....как пример- на выходе из трансов по 12в...



[Bydlokoder]

Что делает это устройство? К каким выводам Меги подключены цепи с неизвестными резисторами? На рисунке не видно обозначений выводов.



[PASHOK1990]

переключает между основной и резервной фазой....
Подключены к pc1 и pc0...



[Bydlokoder]

Переключается на резервную при исчезновении напряжения на основной?

Выводы портов PC1 и PC2, это входы АЦП микроконтроллера. Из схемы видно, что в качестве опорного напряжения для АЦП использовано внешнее напряжение 5 вольт. Измеряемое аналого-цифровым преобразователем напряжение не должно быть больше опорного. Чтобы гарантированно попасть в границы диапазона измеряемых АЦП напряжений, возьмем его равным 4,9 вольта.

Теперь остается только определить номиналы делителя из резисторов 1000 кОм и неизвестных резисторов, чтобы после выпрямления и деления напряжения на входах АЦП получилось по 4,9 В. После выпрямления 12 вольт переменки, на выходе выпрямителя будет 12*1,41=16,92В. Учтем падение напряжения на диодах выпрямительных мостов и возьмем его равным примерно 1,2 вольта, получим 15,72 вольта. Теперь находим сопротивление неизвестного резистора, исходя из напряжения на выходе выпрямителя, необходимого напряжения на входе АЦП и резистора в нижнем плече делителя 1000 кОм, по формуле R1=((Uвх*R2)/Uвых)-R1. Где R1 - верхнее плечо делителя (неизвестный резистор), R2 - нижнее плечо делителя (резистор 1000 кОм), Uвх - напряжение на выходе выпрямителя, Uвых - напряжение на входе АЦП. Получим сопротивления неизвестных резисторов равными 2208 кОм.

Но, есть замечания по исходной схеме. Во-первых, сопротивление источника сигнала, напряжение которого измеряется аналого-цифровым преобразователем Меги, не должно быть более 10-15 кОм, иначе возможна ошибка связанная с неполным зарядом конденсатора в запоминающем узле АЦП. Поэтому берем значения резисторов в 1000 раз меньше, то есть 1 кОм и 2,2 кОм, вместо 1000 кОм и 2208 кОм. Во-вторых, при таких больших сопротивлениях, конденсаторы в фильтрах выпрямителей не разрядятся очень долго, и переключение на резервный источник будет произойдет очень нескоро. Это уже не резервирование будет, а не пойми что. Уменьшение номиналов резисторов в делителе позволяет решить и эту проблему.



[PASHOK1990]

тоисть вместо неизвестных сопротивлений 2.2 кОм....а 1 кОм куда? Вместо 100кОм????? Т.к. подключили питание и переключается фаза прибл. через 20 сек вместо 3 програмируемих....используется кварц 4МГц....все остальное по схемме...



[Bydlokoder]

Вместо 100кОм?????

А где на схеме резисторы 100 кОм? Я вижу два по 1000 кОм, то есть по 1 мОм. Вот вместо них и поставить резисторы 1 кОм.



[PASHOK1990]

мои извинения...все правильно...собрав макетку пока из внешним питанием 12в(от акб)...и светодиодами на выходе - замечается не стабильность в работе...всё перелючается, но с разным интервалом (3-60сек)...в чём может быть проблема?



[Bydlokoder]

Трудно сказать заочно в чем косяк, в схеме или в программе. Подключайте вольтметр к точке соединения резисторов 2 кОм, 1 кОм и 2,2 кОм, засекайте, при каких напряжениях в этих точках происходит переключение. Если при одном и том же напряжении всякий раз, тогда проблема в схеме (конденсаторы разряжаются всякий раз за разное время), если при разных значениях напряжения, тогда проблема в прошивке.



[PASHOK1990]

соваршал переключения входов "1" и "2" непосредственно перед МК в таком случае по моему дело не в железе, или я не прав?



[Bydlokoder]

То есть, подавали напряжение 5 вольт прямо на входы АЦП микроконтроллера? Если так, тогда косяк скорее всего в прошивке. Но, на всякий случай проверьте, что там с напряжением Vref на соответствующем выводе микроконтроллера, не изменяется ли, и устойчивость работы кварцевого генератора МК нужно как-то проконтролировать.



[PASHOK1990]

То есть, подавали напряжение 5 вольт прямо на входы АЦП микроконтроллера?

да именно так...подавали и так же снимали его...

устойчивость работы кварцевого генератора МК нужно как-то проконтролировать.

Как его можно проконтролировать?



[Bydlokoder]

Как его можно проконтролировать?

Прошейте МК прошивкой-мигалкой какой-нибудь (их валом должно быть в интернете) со светодиодом, и смотрите, будет ли мигать стабильно, с заданным в прошивке периодом. Можно по секундомеру смотреть, если взять прошивку "мигалки" с большой длительностью импульсов.

Напряжение +5 В для Vref откуда берется?



[PASHOK1990]

Прошейте МК прошивкой-мигалкой какой-нибудь (их валом должно быть в интернете) со светодиодом, и смотрите, будет ли мигать стабильно, с заданным в прошивке периодом. Можно по секундомеру смотреть, если взять прошивку "мигалки" с большой длительностью импульсов.

Напряжение +5 В для Vref откуда берется?

Понял понял...
из +5 схемы питания контролера ...



[Bydlokoder]

Точку соединения вывода 20 микроконтроллера и дросселя 100 мГн через конденсатор 0,1 мкФ на общий провод. Это питание АЦП, а без конденсатора какой-то странный фильтр этого питания получается, из одного то дросселя.



[PASHOK1990]

после подключения стабильность не объявилась.....



[Bydlokoder]

Тогда нужно искать ошибку в программе. К автору проошивки обращались?



[PASHOK1990]

уже обратились...проблема действительно была в програме...спасибо за помощь...
