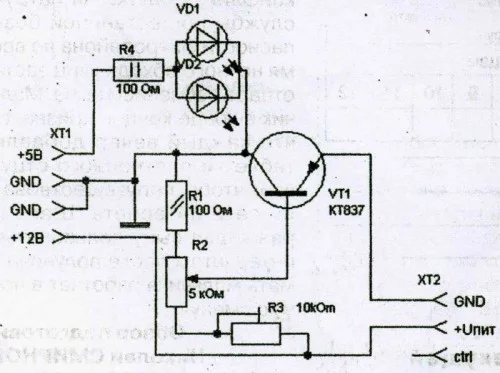

Кто может нарисовать печатную плату к этой схеме



[radiotexnik]

да и скажите зачем там два светодиода?



[radiotexnik]

Помогите



[Vadimka22]

два светодиода чтоб ярче светило Легче сделать навесным



[radiotexnik]

я хочу аккуратную платку,это реобас в корпус



[cosonic]

если аккуратную ,то делай на монтажной плате ,там те половина самой дешёвой понадобиться.диоды можно исключить они тупо будут постоянно светить



[radiotexnik]

мда...советчиков много, а вот тех кто может помочь похоже нету...
я знаю что на макетке сделать можно, но на данный момент у меня нет возможности е е достать:tehnari_ru_117:



[Валерий]

Я могу, но не сегодня. Возможно завтра вечером. Но для этого мне надо знать размеры применяемых деталей.



[Серёга]

настоятельно рекомендую не делать печатную плату, по причинам:
1. незачем делать печатку для 1го транзистора
2. как я понимаю вы будете делать корпус для реобаса и куда что расположите в нем заисит от вас (переменник, светодиоды, радиатор транзистора)
3. делайте навесным монтажом, проблем меньше и удобнее будет.

светодиоды используются как индикаторы включенного БП и создают нагрузку для плеча БП в 5В.



[Валерий]

настоятельно рекомендую не делать печатную плату, по причинам:
1. незачем делать печатку для 1го транзистора
2. как я понимаю вы будете делать корпус для реобаса и куда что расположите в нем заисит от вас (переменник, светодиоды, радиатор транзистора)
3. делайте навесным монтажом, проблем меньше и удобнее будет.

С этим я тоже согласен, но хозяин - барин.



[radiotexnik]

спасибо Валерий, буду ждать



[radiotexnik]

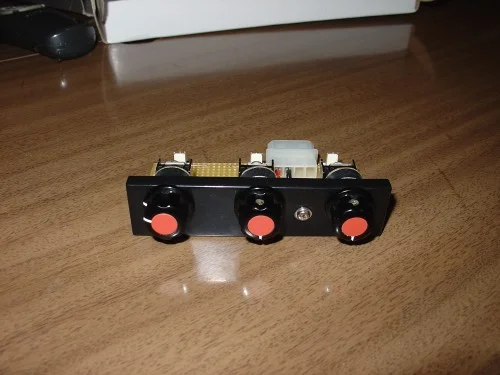

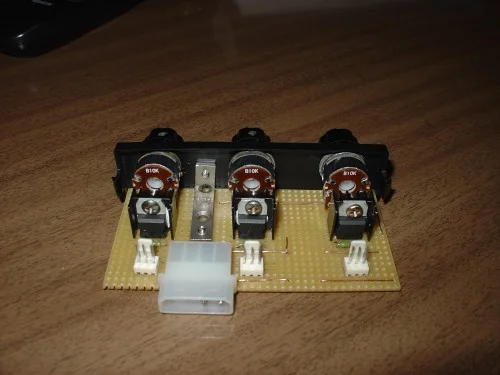

вот видите человек аккуратно сделал, но на макетке а я хочу платой



[radiotexnik]

жду Валерия...



[Валерий]

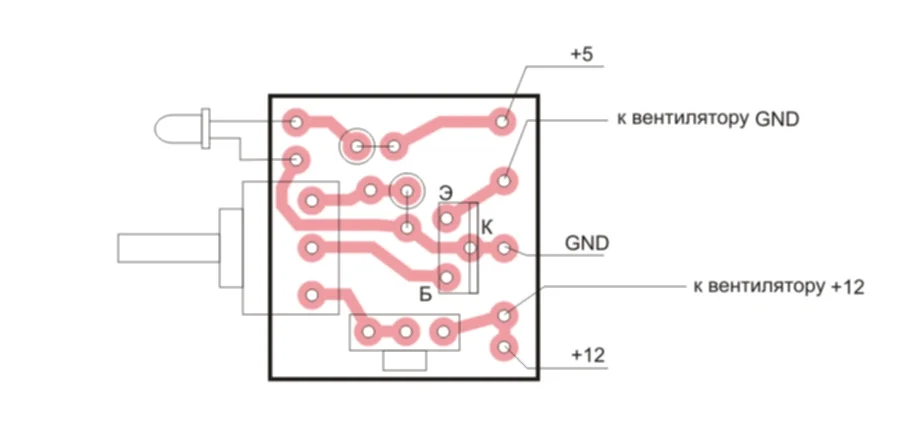

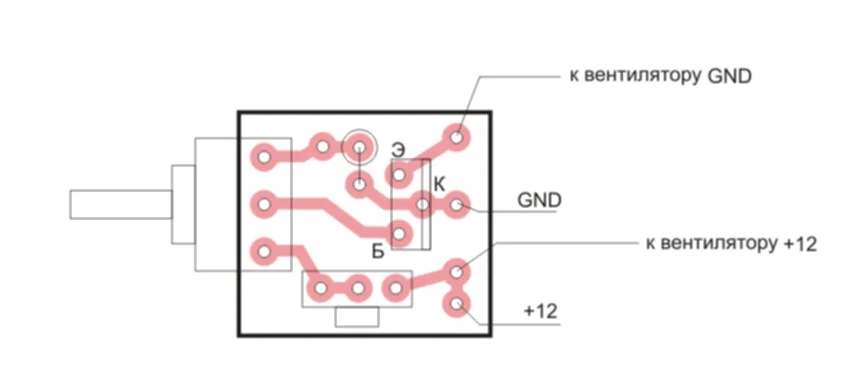

Вот что получилось.



[radiotexnik]

огромное спасибо Валерий



[Валерий]

Да не за что. В архиве файл в векторном формате. В случае чего можешь сам подправить.



[radiotexnik]

а куда подать пять вольт на светодиоды?



[Валерий]

А это как тебе будет удобнее, они в схеме вообще ничего не значат, так что лучше светодиод установить на переднюю панель и к его выводам подвести питание.



[George Smith]

а куда подать пять вольт на светодиоды?

Какие светодиоды ???
Здесь регулятор для вентилятора, если хочешь индикатор, то резистор
последовательно со светодиодом 1.2-1.6 кОм, на вентилятор и на GND ...



[Валерий]

Можно и светодиод добавить.
