Трёхпозиционный фонарик

[George Smith]

Вообще-то демотиватор мутил я,

Эту схему не я думал, это в Инете, а теперь смотрю, что то тут и правда
не так светодиод на прямую включен на 5В, т.е. он работает как простой
индикатор 5В. Его надо развернуть с эмиттера на плюс аккумулятора ...



[George Smith]

То чё зарядное работает 100% точно, а вот индикатор смутил меня ...



[sasha232]

пожалуйста выложити пичатную плату в любом формате для зарядного



[George Smith]

пожалуйста выложити пичатную плату в любом формате для зарядного

Саша подожди, разберемся с индикатором, потом я сам тебе нарисую ...



[sasha232]

Саша подожди, разберемся с индикатором, потом я сам тебе нарисую ...

да мне зарядить нуджно а то акб накроеться



[George Smith]

да мне зарядить нуджно а то акб накроеться

Саша, я и говорю, как зарядка он работает, хотим добиться индикации заряда ...



[sasha232]

Саша, я и говорю, как зарядка он работает, хотим добиться индикации заряда ...

а акум не взорвёт???



[topgoprap]

Его надо развернуть с эмиттера на плюс аккумулятора ...

Хорошо сегодня попробую Юра.

а акум не взорвёт???

sasha232

То-есть мой светодиодный 4нарик так не засветят когда я их в USB засуну? -_- Короткое замыкание на электропоезде — Видео@Mail.Ru

Я спрашивал) Говорят не будет ничего)

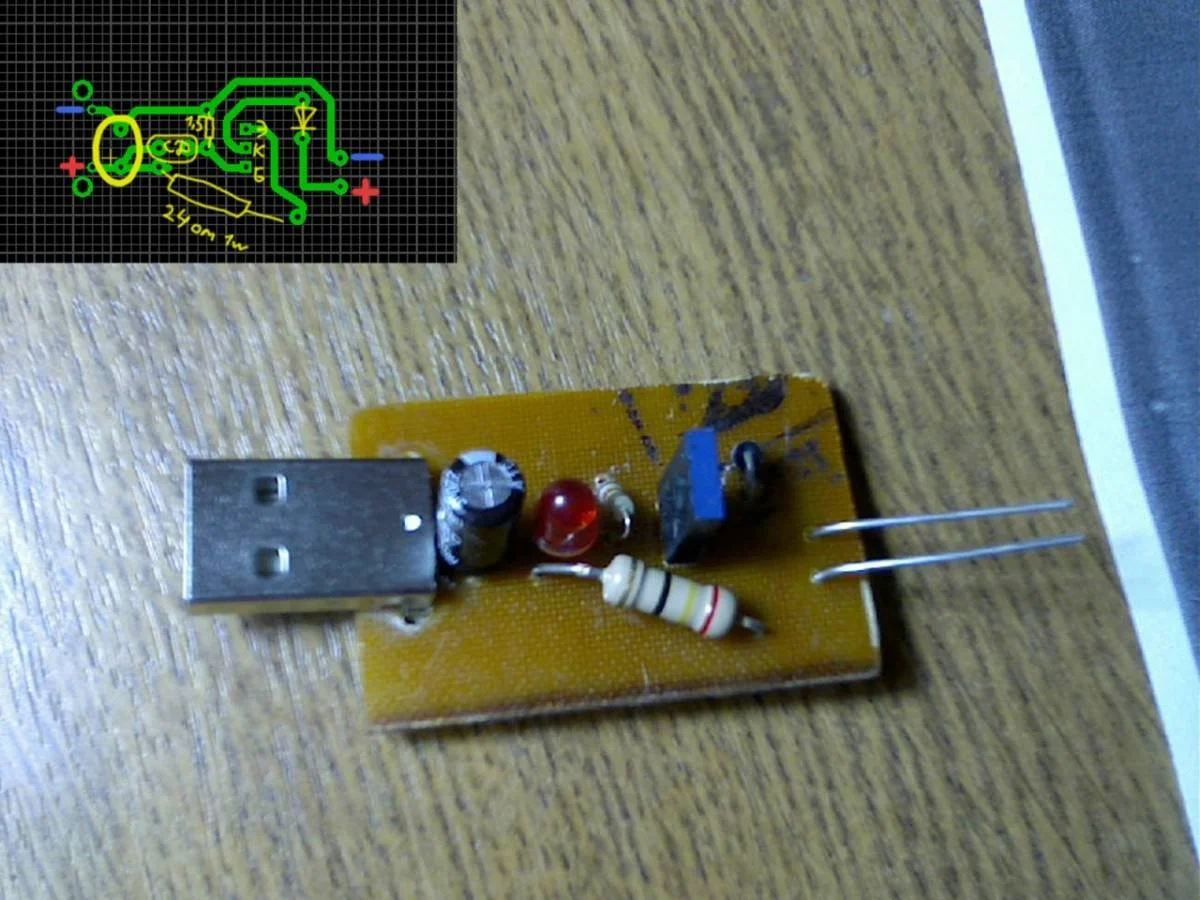

зы печатную плату забыл сохранить ( Но есть рисунок моей печатки... Тут всего ничего рисовать...



[topgoprap]

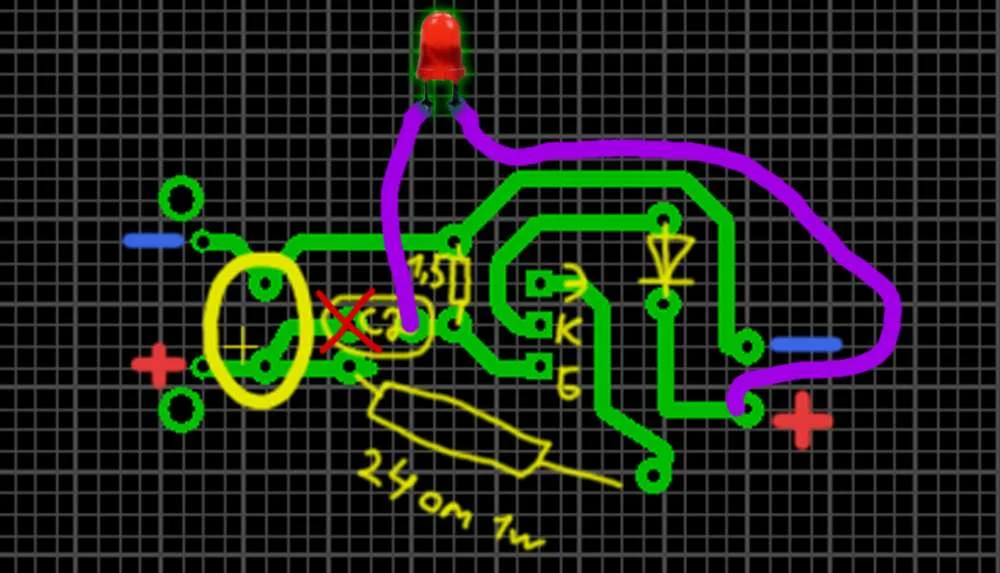

Я подключил вот так как на картинке, что то всё ровно не горит...



[George Smith]

Я подключил вот так как на картинке, что то всё ровно не горит...

В смысле не горит? Какая разница там плюс или после транзистора? может
опять наоборот впаял? ...



[topgoprap]

За 3 секунды пайнул транзистор другой стороной всё заработало!) Спасибко!



[sasha232]

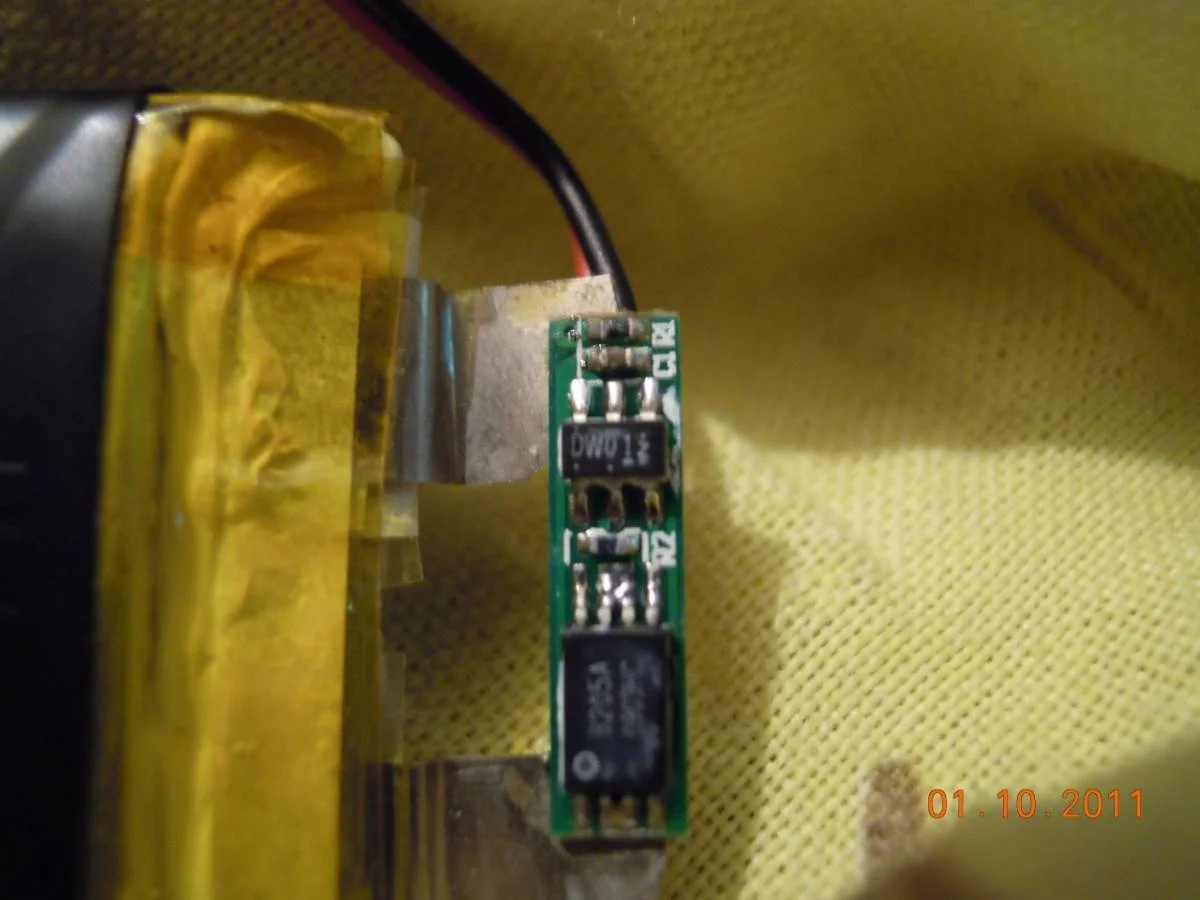

вот этоо стоит перед акб китайским что это??

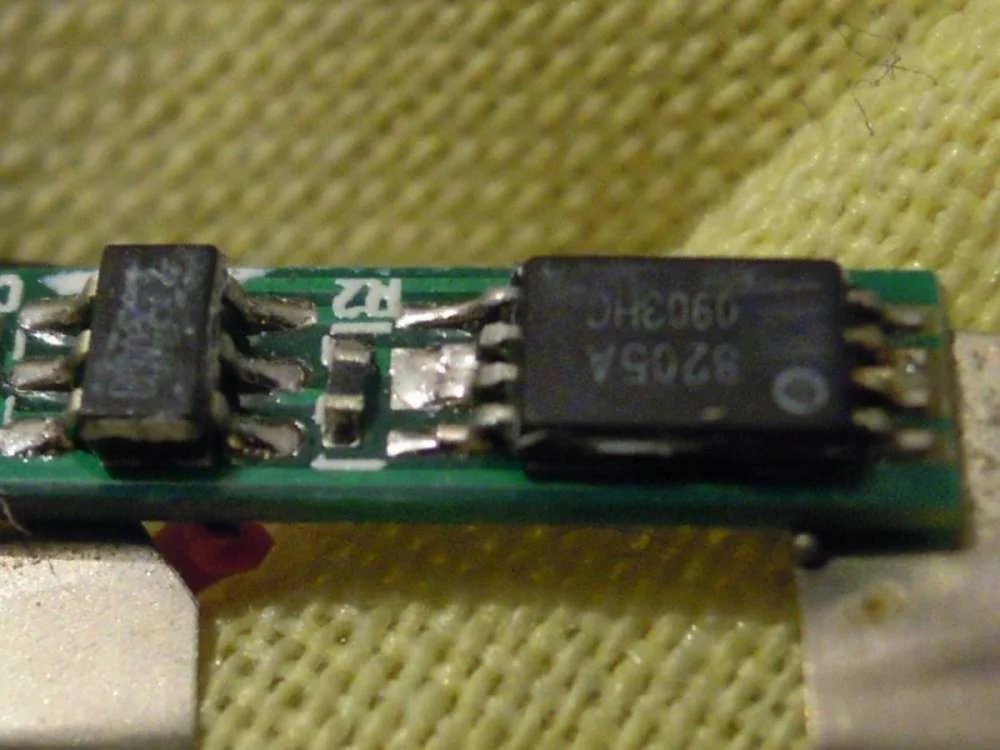

на первом и втором фото видно номера



[George Smith]

вот этоо стоит перед акб китайским что это??

Это стабилизатор тока заряда, не даром мы любые телефоны можем зарядить USB ...



[sasha232]

Это стабилизатор тока заряда, не даром мы любые телефоны можем зарядить USB ...

хм... так что можно не соберать ету зарядку ??
схема не даст перезаряд??



[George Smith]

хм... так что можно не соберать ету зарядку ??
схема не даст перезаряд??

Если будешь использовать её, то да, мы говорим о просто аккумуляторах ...



[sasha232]

у меня не было аккамулятора когда я скал схему а когда приабрёл там схему увидел ну и решил спросить =) спс тогда просто впихну стабилизатор чтобы можно было заряжат ь током до 25 вольт =)
а есчё вопросик крен откроеться если на него подать меньше 7 вольт ??
по даташу заявленно что он работает в диапазоне 7-25 вольт ??



[George Smith]

а есчё вопросик крен откроеться если на него подать меньше 7 вольт ??
по даташу заявленно что он работает в диапазоне 7-25 вольт ??

У разных на 5В по разному, открываются, но на выходе не получишь 5В ...



[topgoprap]

Если будешь использовать её, то да, мы говорим о просто аккумуляторах ...

Получается если у меня в батарее нету стабилизатора с креном, то напряжение не стабилизировано? А как же конденсатор на моём usb-зарядном устройстве? Или если я собрался заряжать от usb то там всё стабилизировано уже за меня?
p.ы Ставил на зарядку свой акк от телефона который на фото выкладывал, у него 3 выхода, +, -, и ещё один рядом не подписанный. Ну так вот, я поставил заряжать + к +, - к - (сд загорелся), но когда пришёл проверять, меня сразу смутило что он не нагрелся (сд на зарядке горел), вставил акк в телефон, включаю, а он не одной палочки не показывает... Что я не правильно сделал? Всё таки нужно использовать третий выход аккумулятора? Что скажешь Юр:? :tehnari_ru_203:



[Oleg199424]

это канешн не по теме я извеняюсь, но как создавать свои темы?



[topgoprap]

Олег Технический форум - Справка вот тут всё написано, http://www.tehnari.ru/newthread.php?do=newthread&f=156 вот например что бы создать в теме по схемам. А что бы совсем подробно, то есть такая кнопка, http://www.tehnari.ru/images/buttons/newthread.gif
