Усилитель для наушников. Режим класса А

[!илья!]

дима ответ можешь найти в справочнике Е.Ф.Турута 5000 современных УНЧ



[ВасилийНемтырев]

Подскажиете подойдет ли эта схема в качестве предусилителя для TDA7293?



[Focus 016]

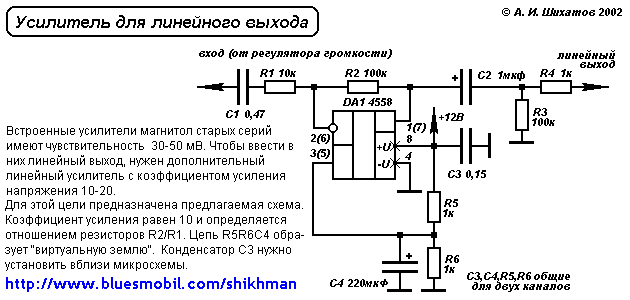

Эту схему можно использовать в качестве предусилителя, но зачем? В предусилителе совсем не нужен такой мощный однотактный выход ( ну если , конечно, вход вашего усилителя не 32 ом ). Здесь подойдёт схема на любом малошумящем ОУ ( например к 157 уд 2, к 544 уд1 а, ne 5553, TL 072 и.т.д ) с К/У - 10. К примеру ....



[gregoryilyuk]

Выложте печатку плиз!
Вопрос, почему у вас на схеме нарисован кт815, а на фотке уже составной дарлингтон кт972? Почему резистор в коллекторе, а не в эмиттере?



[Focus 016]

В процессе изготовления, схема несколько раз модифицировалась. Законченный, и самый удачный вариант нарисован на схеме. Выходной каскад собран по схеме Шаклаи. Отсюда и такое подключение резистора нагрузки. Печатка у меня нарисована на листке карандашом ( для личного пользования ). В ЛУТе к сожалению нет.



[faza]

Focus 016, ну хоть карандашный рисунок печатки, я в Sprint Layout уже перерисую



[Focus 016]

Печатка для усилителя. Рабочая версия. Как просил.
R1 - 50 k
R2. R7 - 4.7 k
R3 - 100 k
R4. R5 - 51k
R6. R8 - 1k
R9 - 2k
R10 - 47 ом 2 вт.
R11 - 3.3k
C1 - 470 пф
С2 - 1 мкф
С3 - 10 мкф
С4 - 22 мкф
С5 - 470 мкф
С6 - 1000 мкф
С7 - 0.1 мкф.
V1 - кт 3107
V2 - кт 815 ( на радиатор )
МС - кр 544 уд2а ( 1 и 8 ногу перемычкой )



[(Дима)]

не подскажите, какой сюда нужен трансформатор?



[Focus 016]

Трансформатор подойдёт практически любой. Нужно только, что бы он выдал на вторичке примерно 14 вольт , при токе 1 А. После стабидизатора, напруга должна быть 12 в.



[diman86]

А ток покоя ВК какой?



[(Дима)]

Трансформатор подойдёт практически любой. Нужно только, что бы он выдал на вторичке примерно 14 вольт , при токе 1 А. После стабидизатора, напруга должна быть 12 в.

так сюда еще стабилизатор нужен?



[Focus 016]

А ток покоя ВК какой?

Ток покоя ВК около 128 ма.



[Focus 016]

так сюда еще стабилизатор нужен?

Я делал и с стабилизатором на 7812 , и без него. В первом случае полностью отсутствуют шумы и фон. Во втором случае может возникнуть фон ( в случае неудачного расположения усилка ). Приходилось ставить большую ёмкость по питанию, что бы его убрать . Проще поставить 7812.



[(Дима)]

Печатка для усилителя. Рабочая версия. Как просил.
R1 - 50 k
R2. R7 - 4.7 k
R3 - 100 k
R4. R5 - 51k
R6. R8 - 1k
R9 - 2k
R10 - 47 ом 2 вт.
R11 - 3.3k
C1 - 470 пф
С2 - 1 мкф
С3 - 10 мкф
С4 - 22 мкф
С5 - 470 мкф
С6 - 1000 мкф
С7 - 0.1 мкф.
V1 - кт 3107
V2 - кт 815 ( на радиатор )
МС - кр 544 уд2а ( 1 и 8 ногу перемычкой )

Печатка со сотороны дорожек?



[Focus 016]

Да. Печать со стороны дорожек.



[willow]

В этой схеме масса ляпов, сплошное недоразумение...
Как радуют безграмотные схемы, есть повод для балагурства.



[(Дима)]

В этой схеме масса ляпов, сплошное недоразумение...
Как радуют безграмотные схемы, есть повод для балагурства.

Обоснуйте свои слова?



[Focus 016]

В этой схеме масса ляпов, сплошное недоразумение...
Как радуют безграмотные схемы, есть повод для балагурства.

Радует тебя? Ну радуйся, если больше нечему радоваться. Ты то сам то, акромя своих тухлых комментов, что нибудь руками сделал?



[Валерий]

Стоп, горячие парни! Без ссор! Пусть один обоснует свои слова, а другие воспринимают критику спокойно. В противном случае последуют карательные меры воздействия.



[Dr.Format_C]

Добрый день, правильно ли понимаю: схема хэдмпа претерпела изменения?
На печатке или подписи не те или фильтр второго порядка по входу добавлен...
Подписи на ПП явно отличаются от фото в стартовом посте.
