Усилитель "ming cinema"

[М.Васильев]

Переделал... Так нормально?

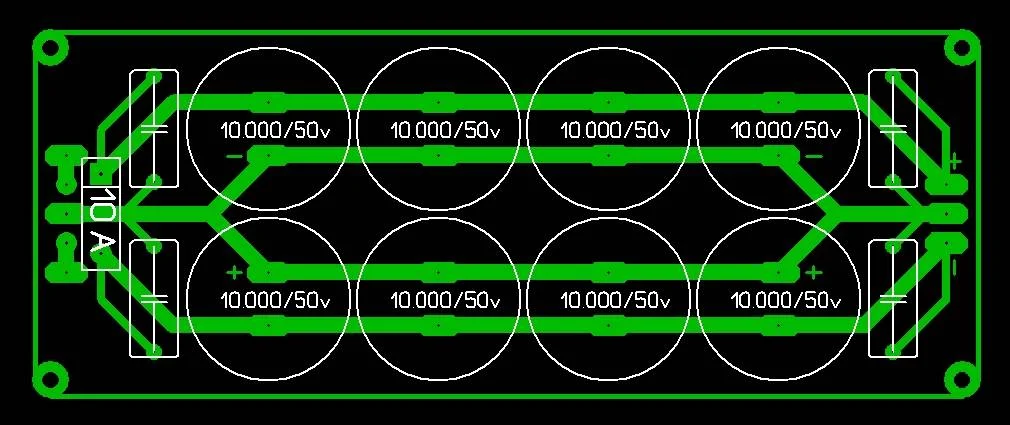

Посмотреть вложение 143109
Рисовал с таким учетом, что потом напаяю поверх дорожки медный провод.

Неправильно.Безграмотно.И зачем пленка на плате? Диоды какие в выпрямителе ?габариты банок и их число.Желательные размеры платы?



[ming]

А сделать БП на двухсторонке что мешает? Низ шины плюс минус , верх земля?

Цена текстолита пугает. 2000 тенге лист А4. Обычный 1000 тенге А4. И покупать 2-х слойный из за 1 выпрямителя смысла не вижу.



[DDREDD]

Принтер толще не выдерживает....

Это как так?
В конце концов можно и лаком такую плату нарисовать и скотчем наклеить, да много вариантов.



[ming]

Поправьте пожалуйста как надо. Кондеры все по размеру которые на руках уже есть.



[ming]

Это как так?

Тонер заправить надо.



[М.Васильев]

Цена текстолита пугает. 2000 тенге лист А4. Обычный 1000 тенге А4. И покупать 2-х слойный из за 1 выпрямителя смысла не вижу.

Ответьте на мои конкретные вопросы,может рально можно лучше сделать.



[DDREDD]

Поправьте пожалуйста как надо.

А ещё вопрос, а мост диодный на 10А не маловато?



[ming]

Вот вы мне скажите зачем полигоны не используете? И почему в БП второй слой не используете.Хотя и на одном можно сделать намного лучше,чем у вас.? Что полигоны закону Кирхгофа противоречат?

Программу начинаю осваивать. Рисую плохо, очень плохо... :tehnari_ru_942:

А ещё вопрос, а мост диодный на 10А не маловато?

Это много. Усилитель ТДА7293.



[DDREDD]

ну для усилителя то может и норм а вот в момент заряда такого количества конденсаторов не пробьет ли (я не утверждаю я ведь сам не спец)



[ming]

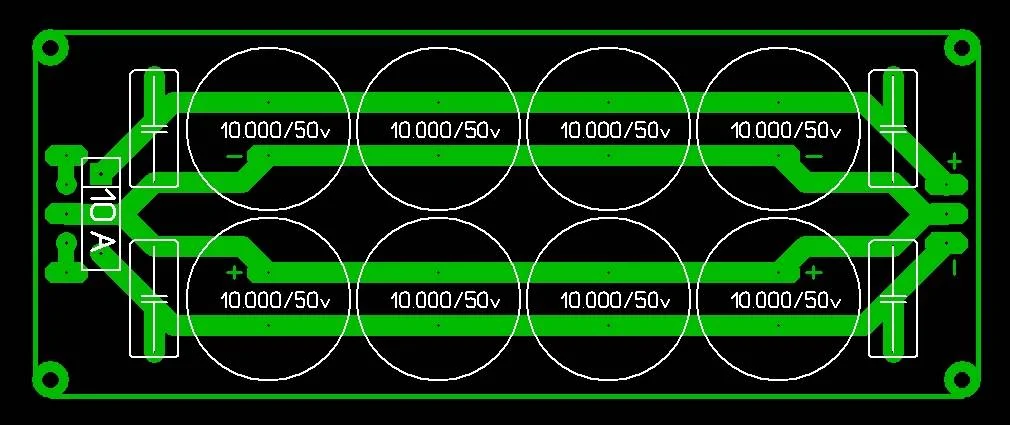

Как таков вариант?

ну для усилителя то может и норм а вот в момент заряда такого количества конденсаторов не пробьет ли

Я сам 2-я ступень начальной стадии 3-го колена. До этого собирал с более меньшей емкостью, вроде держал нормально...



[М.Васильев]

Плохо.Очень плохо.Марка моста ?



[ming]

Марка моста ?

RS 1007 .



[George Smith]

не пробьет ли

Что пробьет ? Просто сопротивление разряженных конденсаторов стремится к нулю, думаю ничего страшного, если рабочее напряжение в два раза больше ...



[М.Васильев]

Мост слабый .Не пойдет.



[ming]

Что пробьет ?

Видимо что мост. Да врядли, раньше собирал работало ведь. И на 4 А мостах работало, правда маленько грелся. Вот и перешел на 10 А мосты.

Мост слабый .Не пойдет.

Другого пока в продаже нет.



[М.Васильев]

Вот так примерно.На скорую руку и не зная габаритов



[ming]

Теперь понятно. Сейчас переделаю.



[М.Васильев]

Термистор обязательно на входе трансформатора или ИИП ставь или плавный пуск.Емкости весьма велики.



[ming]

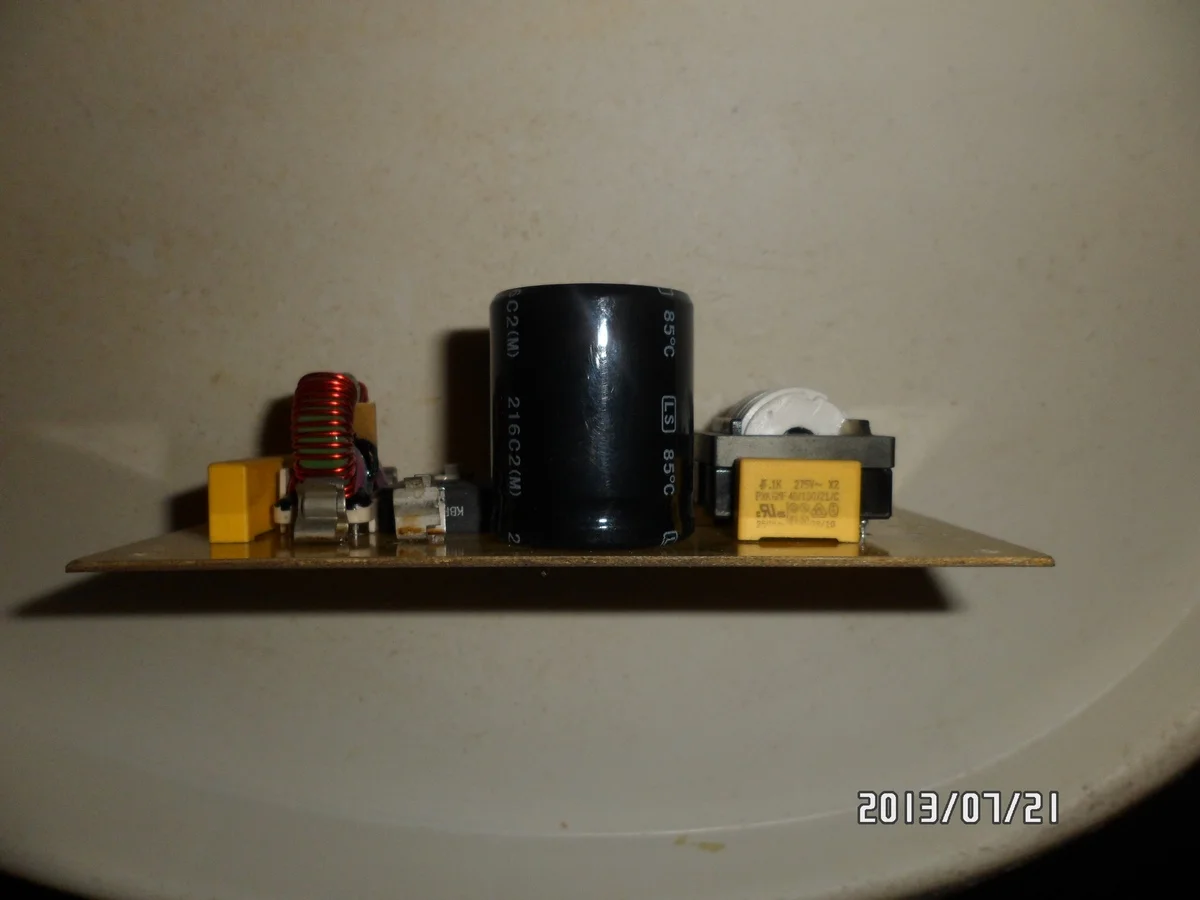

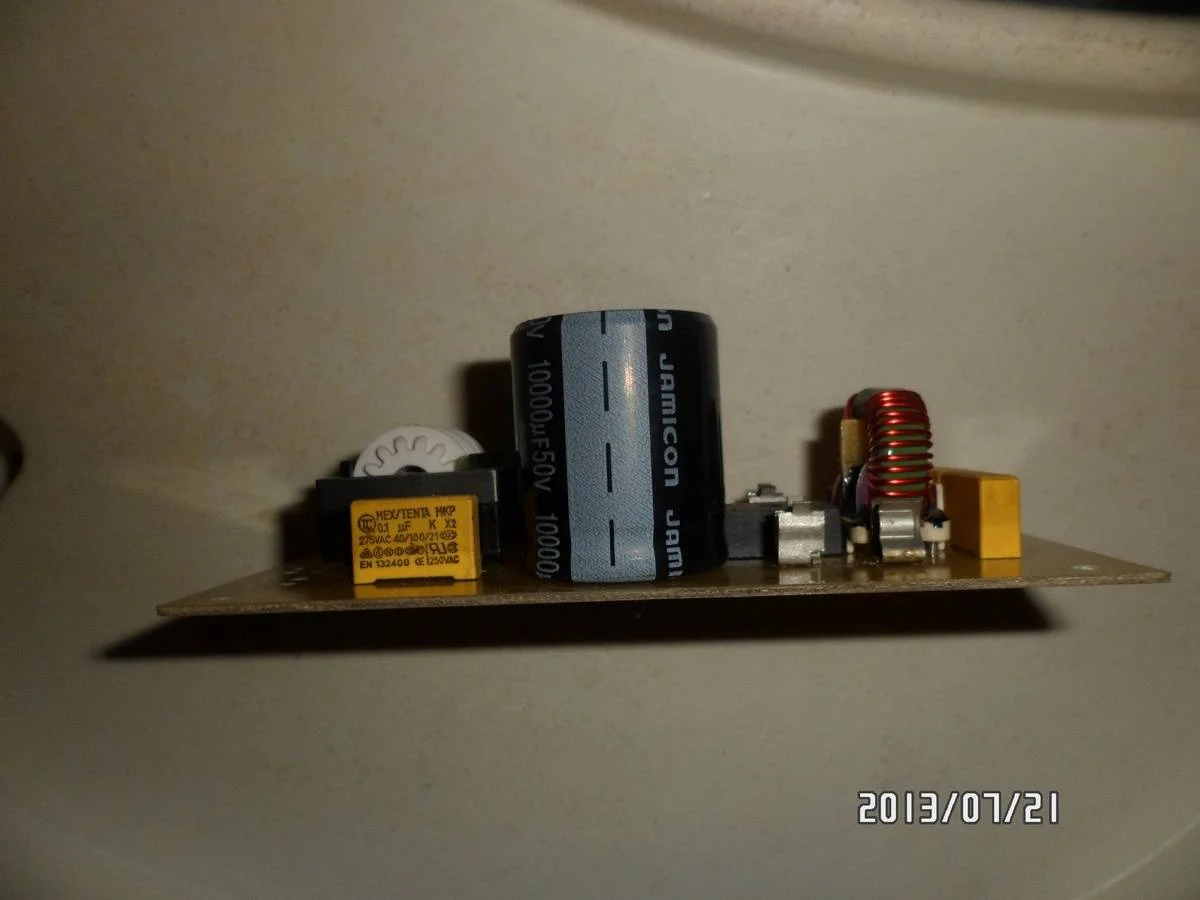

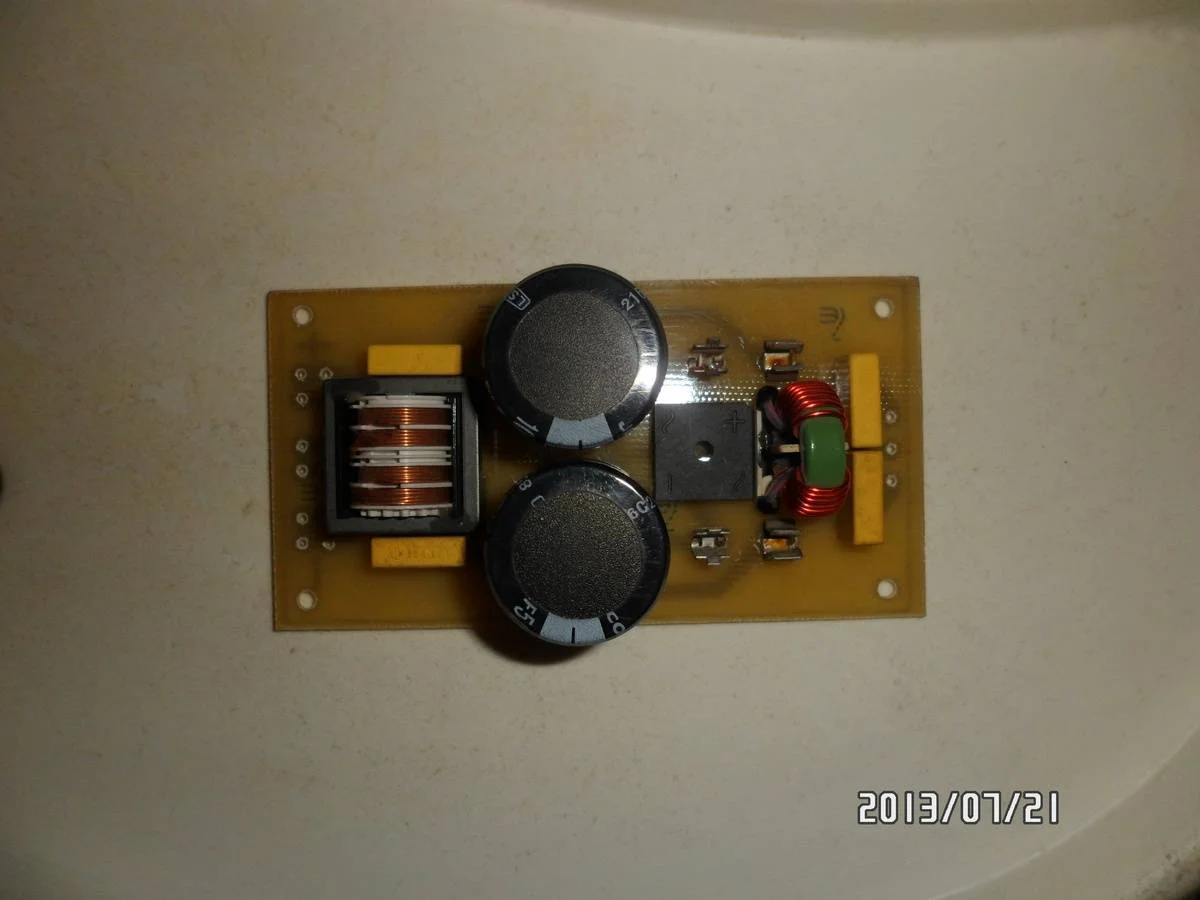

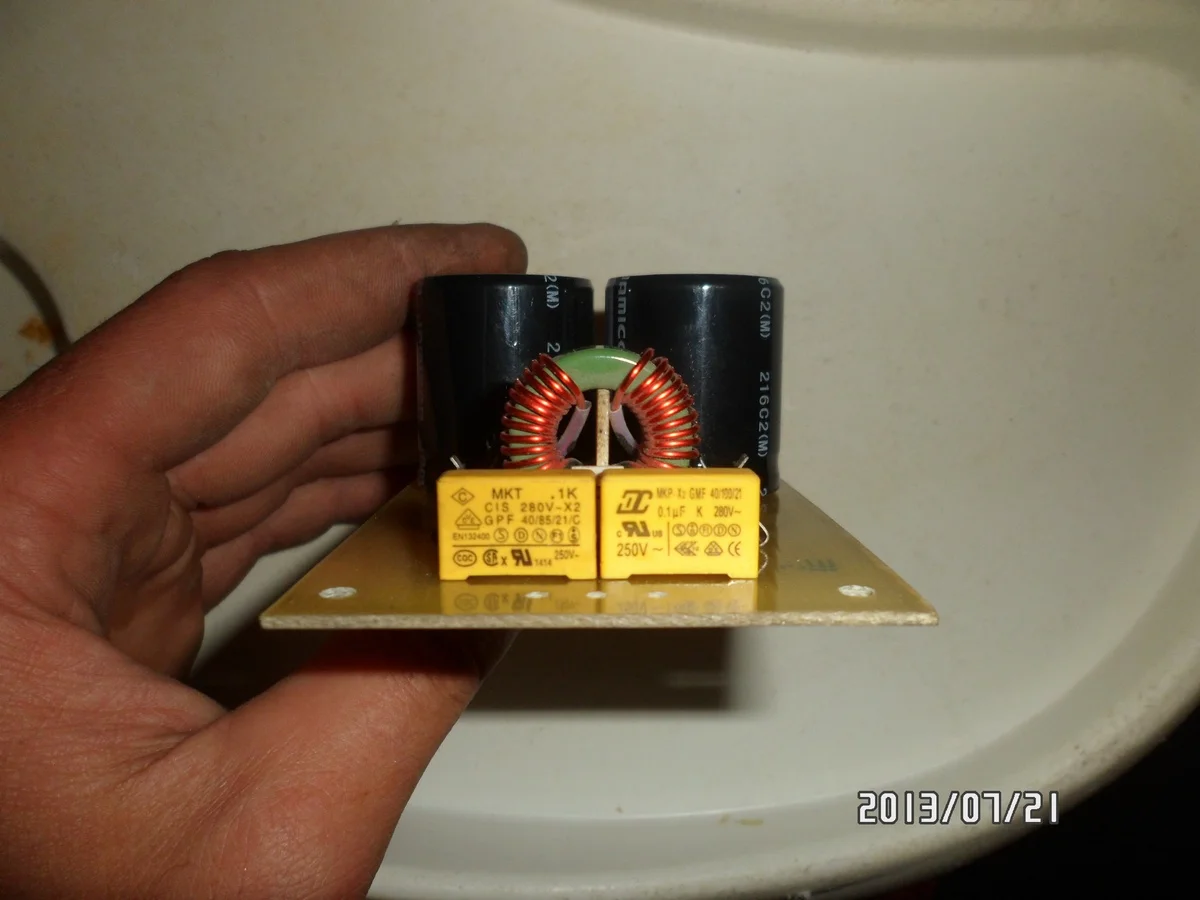

Нарисовал новую плату выпрямителя для сатилитов. Вроде нормально получилось. На днях закину фото выпрямителя для саба.

Поставил несколько фильтров, так на усякай случай. + 2 предохранителя, каждый по 5 ампер рассчитываю поставить. Диодный мост KBPC1010(BR1010).



[ming]

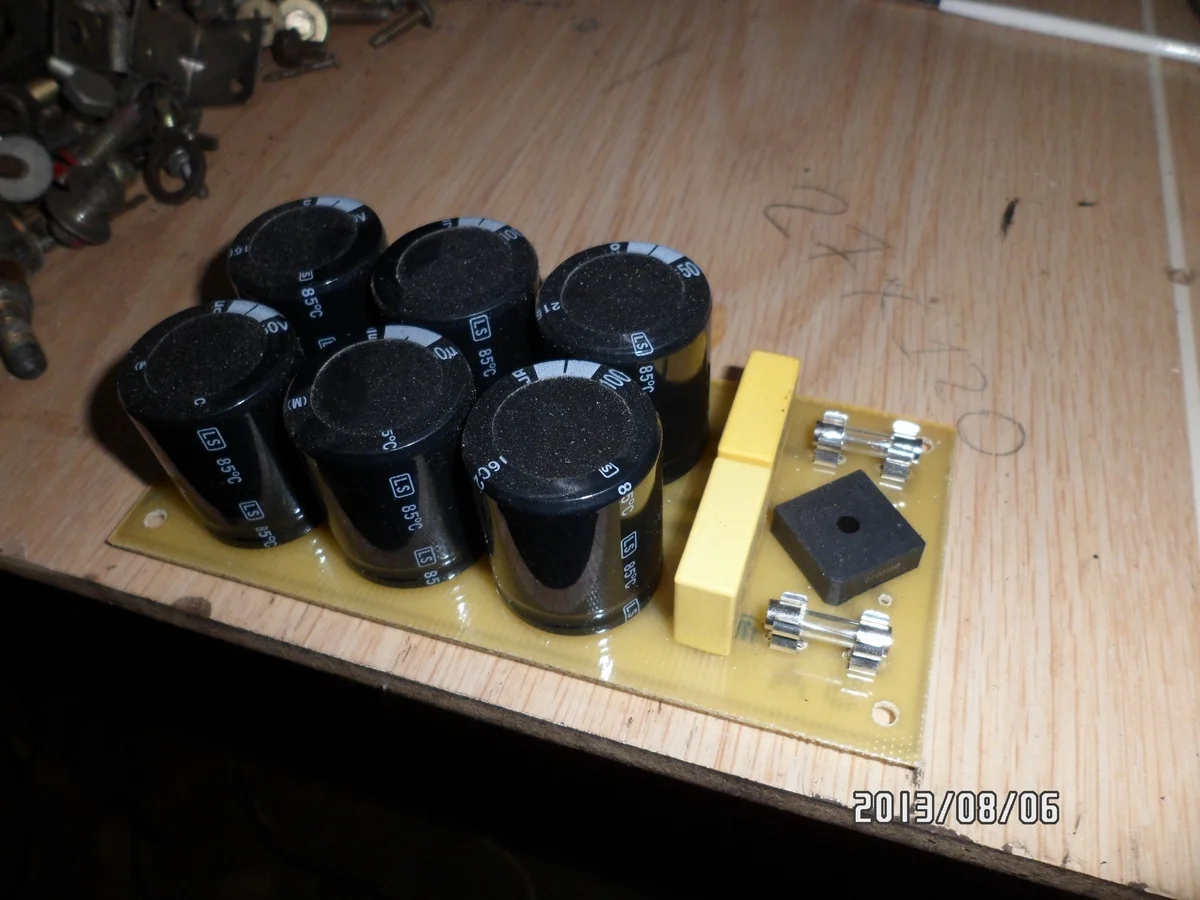

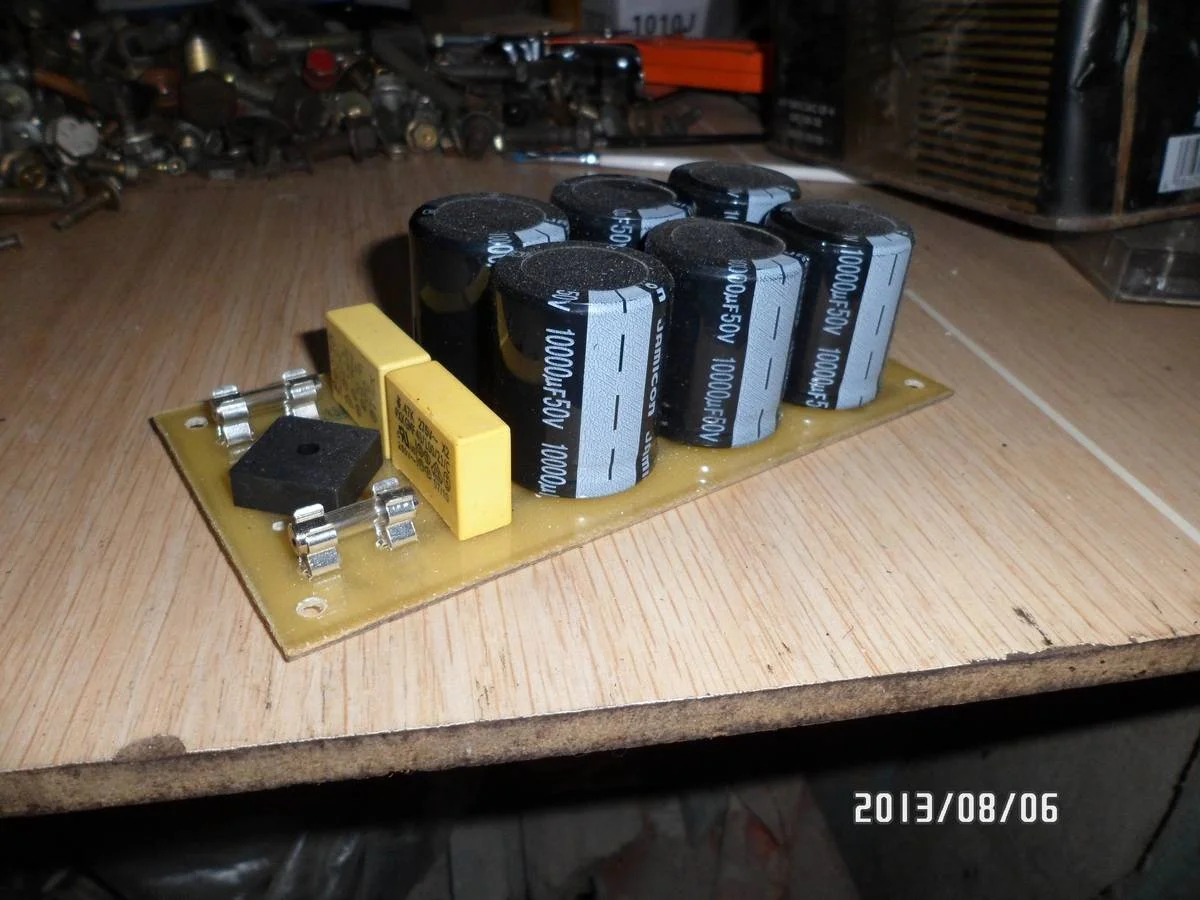

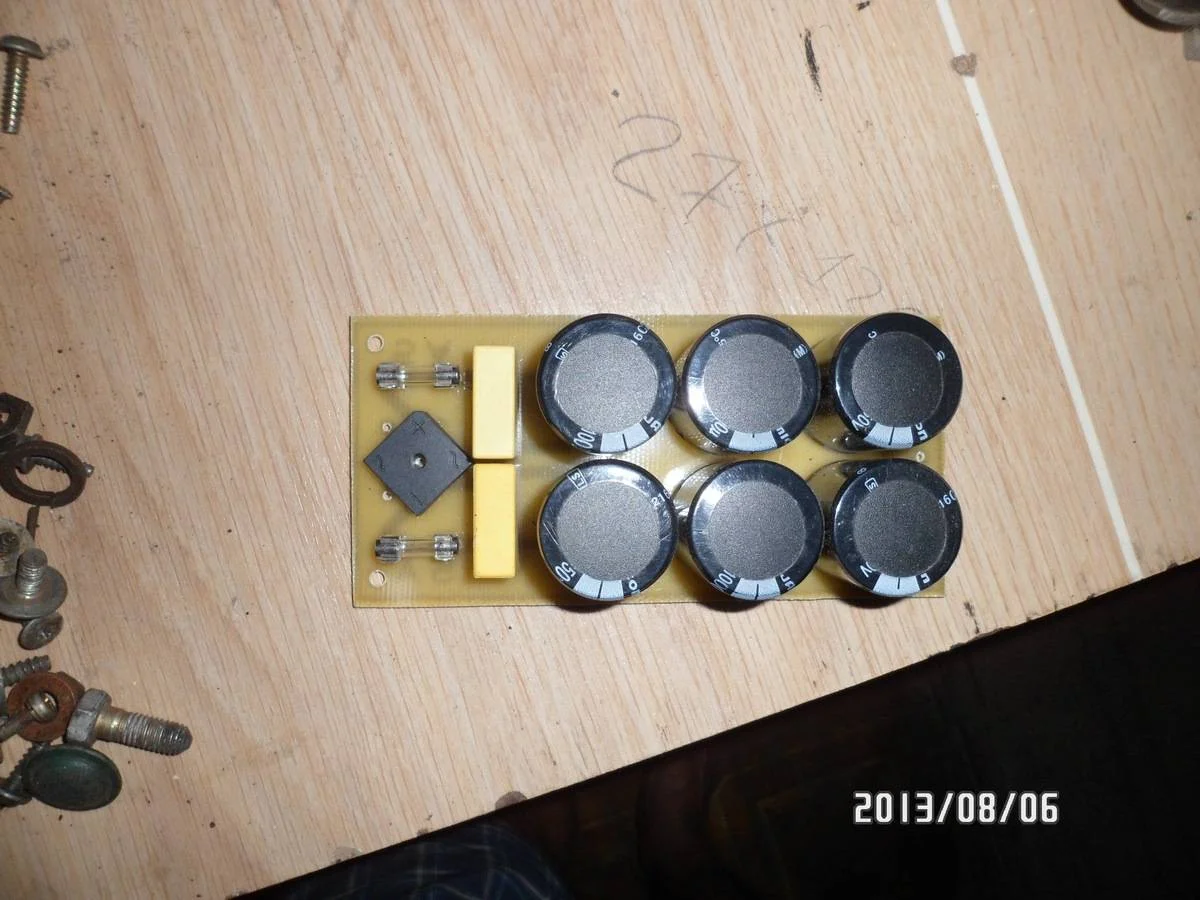

Как и обещал фото выпрямителя для саба:

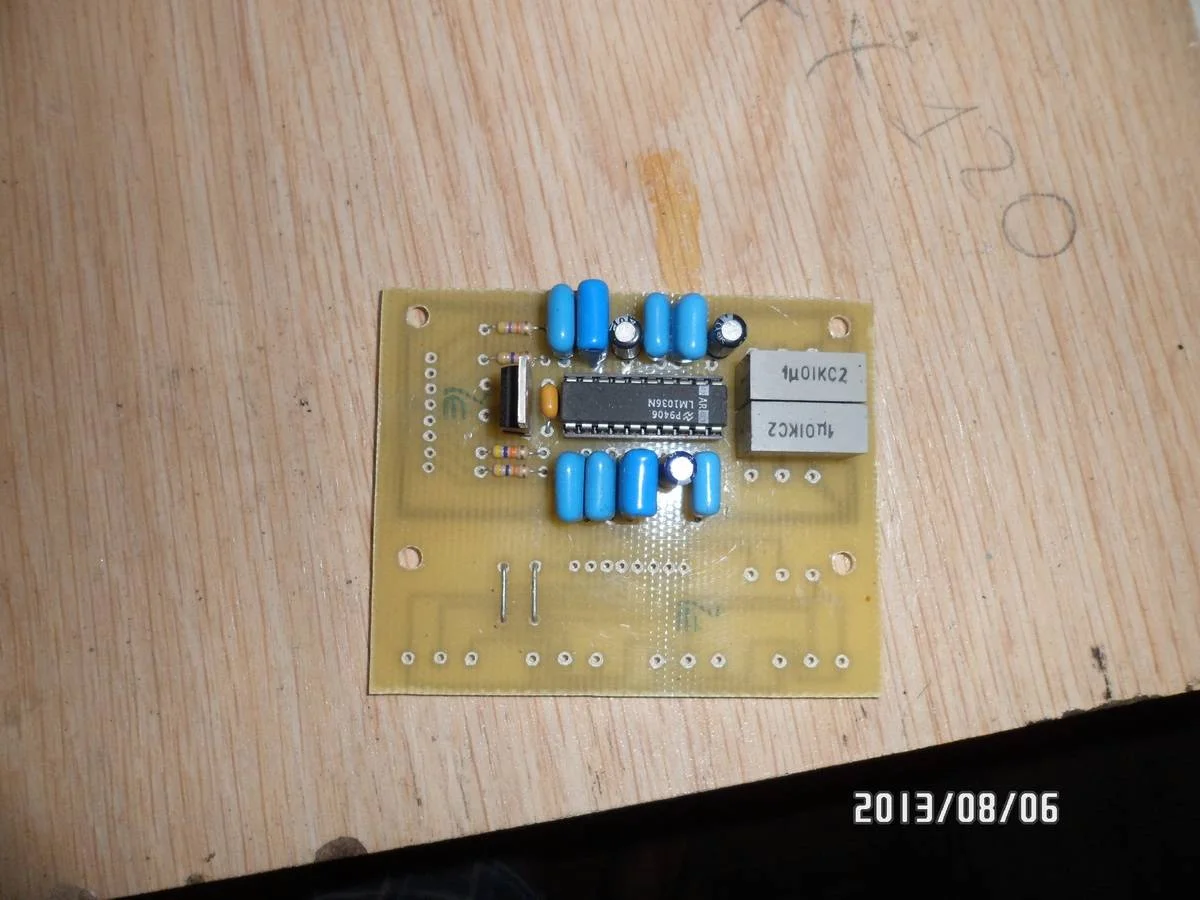

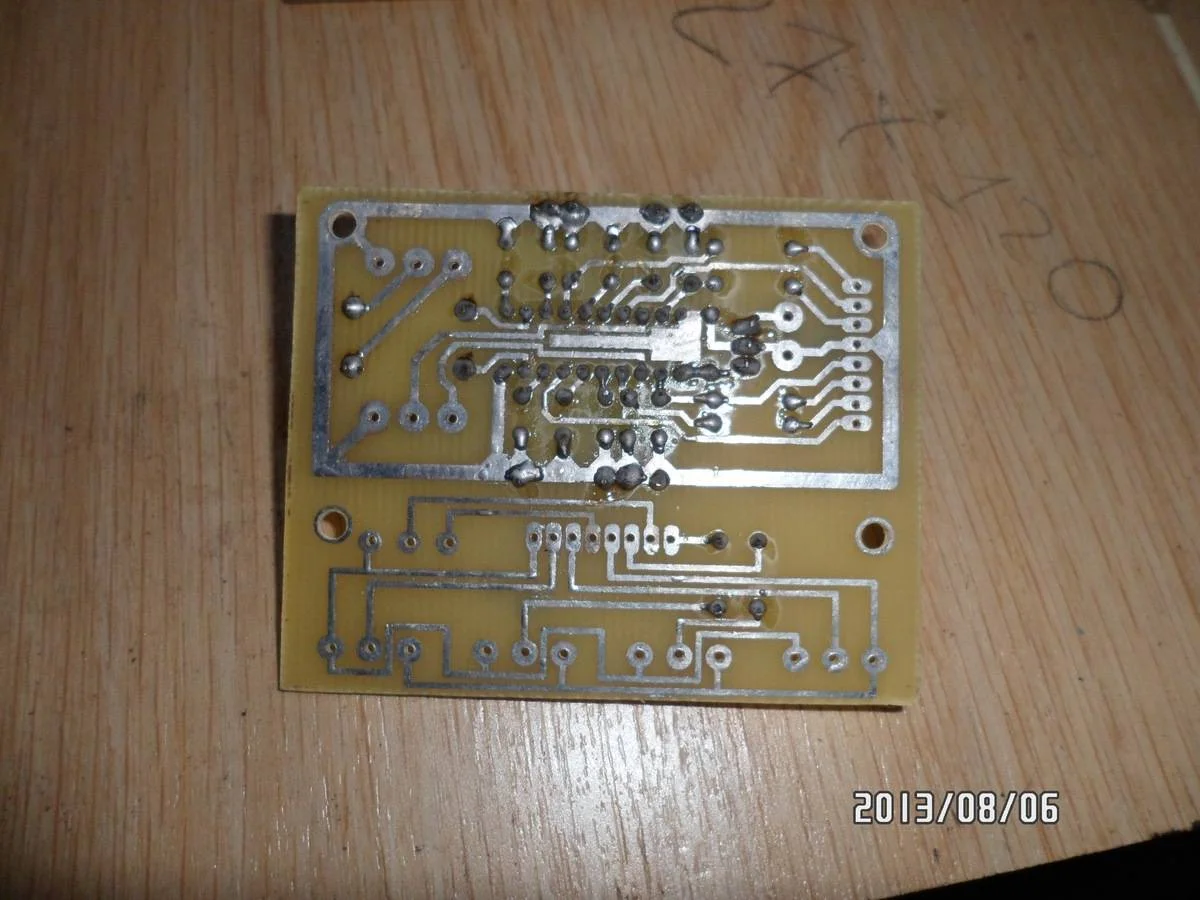

Начал изготовление тембр блока на LM1036:
