В 80-х годах я начал участвовать в разработке радиоэлектронных устройств и погрузился в мир цифровой техники. Самостоятельно изучал новую для себя технологию.
Разработки тогда велись на микросхемах малой степени интеграции, самой распространенной микросхемой была простейшая лашка 133ЛА3, в девичестве 1ЛБ333.
Триггера и счетчики мы набирали из элементов простой логики.

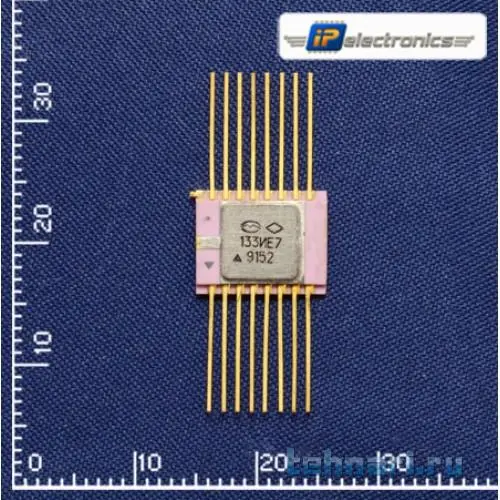

Потом стали появляться микросхемы посложнее, триггеры, счетчики типа ие5, и вершина - 133ИЕ7. Она мне понравилась, как только увидел её в справочнике. Реверсивный четырехразрядный параллельный счетчик, да ещё со входами предварительной установки.
Разработал ячейку с применением ИЕ7. С нетерпением дождался, пока наше снабжение достанет. И вот, передо мной ячейка, изготовленная в цеху, полюбовался красивым новым корпусом ИЕ7.
Проверил печать. Включил.
Результат оказался печальным. Сработала защита источника питания. Но до этого я успел дотронуться до крышечки ИЕ7 - обжог палец, И на коже образовалось прямоугольное клеймо. А крышки всех микросхем И7 успели отвалиться от перегрева.
Выключил. Разобрался. Оказывается в справочнике были перепутаны контакты питания и корпуса. Перерезал дорожки, запаял проводнички правильно. Включил схему и она заработала! Несмотря на то, что крышечки микросхем отпаялись и лежали рядом. При можно было рассмотреть расположенный внутри корпуса кристалл.

Досадно было, что я повёлся на ошибку в справочнике, хотя и подивился тогда нестандартному питанию микросхемы. Зато подивился работе микросхемы после такого воздействия.



[Николай_С]

А чего Вы ждали? Для оборонки делалось.

Надо еще заметить, что вся эта ТТЛ-логика грелась как утюг. Спасение пришло с 564-й (176, 561) серией, ни и там было не всё так просто - статический разряд (например, от полиэстровой кофточки радиомонтажницы) выносил целые блоки из этих ИМС. А уж о 145-й серии (особенно КР145ИК1906) и говорить нечего - простое прикосновение пальцем ко входу выбивало его напрочь. Спасение пришло с 580-й серией, но сбоила она...
Обратите внимание: с каждым разом растет степень интеграции и уменьшается надёжность.



[Михаилъ]

А чего Вы ждали? Для оборонки делалось

Согласен.
И всё-таки 133 - моя любимая серия, м.б. потому что первая



[Николай_С]

Не, не первая.
Первая ТС-100 была сделана в начале 60-х годов. Вот статейка. 133-я серия появилась значительно позже.



[derba]

В 80г прошлого тысячелетия один товарищ принес 2 транзистора, говорит:
- Тут на корпусе написано, что это 2Т904, это совершенно другой транзистор, на самом деле тут не кремний, а другой полупроводник, их спалить практически не возможно, конечно, если задаться целью, то можно. Они работают в блоке, возле двигателя , рабочая температура более 250оС.
Я сделал блок питания, и в работе случайно замкнул, а радиатор еще не стоял, так транзистор покрылся цветами побежалости. Замерял, оказался целый.
Это я сейчас знаю, что есть карбид кремния, который работает свыше 200оС, а тогда это был секретный полупроводник, способный заменить кремний.
Вот, с описания.

Применение карбид-кремниевых MOSFET
Использование этого типа приборов рассмотрим на примере 1200-В, 20-А транзистора с RDSON = 100 мОм и 15-В уровнем управления затвором. Помимо уменьшения сопротивления RDSON при нормальных условиях в карбид-кремниевых транзисторах значительно снижено влияние температуры. В диапазоне 25…150°С изменение сопротивления составляет всего лишь 20% — очень малое значение по сравнению с аналогичным показателем равным 200% и даже 300% у кремниевых MOSFET. В принципе карбид-кремниевые транзисторы способны работать при температуре свыше 200°С, хотя максимально допустимую температуру серийных транзисторов, главным образом размещаемых в пластмассовых корпусах ТО-247, ограничивают до 150°С.

Вполне возможно и 133 серию ( военный аналог 155) делали с карбида кремния. А 155 серия, у нас была в свободной продаже, та не любила перегревов и превышения температуры, и при 6в сгорала, это точно.



[sergeisam]

в справочнике были перепутаны контакты питания и корпуса.

Стесняюсь спросить, а что это за справочник такой был ? И почему инженер на оборонном предприятии не пользовался ТУ на эту микросхему, которые, кстати, были ДСП ?
И ещё вопрос.

Сработала защита источника питания.

Что это за такой "дубовый" источник был использован, что

крышки всех микросхем И7 успели отвалиться от перегрева.

, прежде, чем сработала защита ?
Кстати, а почему не был изготовлен опытный экземпляр, для отладки, на монтажке, а сразу

в цеху,

133 серию ( военный аналог 155)

Дык и 155 серия выпускалась для спец назначения.



[Михаилъ]

Стесняюсь спросить, а что это за справочник такой был ?

Обычный министерский справочник, к сожалению и он не гарантирован от ошибок.

Что это за такой "дубовый" источник был использован

извините, но за давностью лет, уже не помню

Кстати, а почему не был изготовлен опытный экземпляр

речь и шла об опытном образце, изготовленном в опытном цехе.

почему инженер на оборонном предприятии не пользовался ТУ на эту микросхему

ТУ были заказаны, прислали позднее

Не, не первая.
Первая ТС-100 была сделана в начале 60-х годов.

Я имел в виду, первая - для меня, не опытного тогда разработчика



[Tiger-Cub]

Видел проекты некоторых разработчиков РЭА начавших работу в 80-е годы и пытающихся свои тогдашние знания впихнуть внутрь кристалла программируемой логики. В таких проектах мог разобраться только его создатель)
А тот проект, который достался мне в наследство после уволившегося сотрудника, пытался анализировать мой начальник, кандидат технических наук. После такого анализа он сказал - убил бы за такую схему, и любой суд бы оправдал)
В итоге я тот проект переделал на 80% заново.



[sergeisam]

речь и шла об опытном образце, изготовленном в опытном цехе.

Я имел ввиду

опытный экземпляр, для отладки, на монтажке

на котором проверяется работоспособность разработанной схемы и проводится её отладка, а также устраняются допущенные ошибки.
А вот в опытном цехе уже запускается опытный образец, прообраз того, что пойдёт в серию. Т.е. здесь уже изготавливается печатная плата, проверяется взаимодействие ЭРЭ между собой , проверяется разводка питания, принимаются меры по борьбе с наводками, если таковые проявляются и т.д.
В общем как-то так.
Во всяком случае примерно такая схема была на П/Я, где я в молодости работал.



[Sinus]

Михаил, спасибо за тему! Интересно читать личные воспоминания!



[sergeisam]

воспоминания!

Именно, что только воспоминания и остались.
У нас в стране убили, практически, все предприятия. Всё, что можно разграбили и вывезли.
К сожалению.



[Вячеслав Николаевич]

Познавательная тема.
Благодарю всех участников!



[Tiger-Cub]

У нас в стране убили, практически, все предприятия.

Тут вы не правы. Оборонка живёт и будет жить.
Вот только деньги там упорно не хотят нормальные платить,
но разве что по блату) У нас мужик уволился, мужику 61 год,
предложили работу регулировщика РЭА на оборонном предприятии
где он в своё время 20 лет отпахал, оклад 60К, хорошая прибавка к пенсии)

P.S.
Не посмотрел что вы не из России.



[кочевник]

К сожалению.

Или к лучшему.. Иначе до сих пор ЗАЗ считали бы автомобилем и смотрели бы ламповые телевизоры..



[Sinus]

Или к лучшему.. Иначе до сих пор ЗАЗ считали бы автомобилем и смотрели бы ламповые телевизоры..

Вот сейчас ламповые радиолы типа Ригонда-102 за копейки продают. С одной стороны хочется купить и вспомнить детство, как на радиоприемник среди помех Европу ловил. А с другой стороны, из-за интернета в Европе сдохли почти все эфирные радиостанции!-(((



[BH3]

...в Европе сдохли почти все эфирные радиостанции!

В Европе то как раз эфир забит... http://websdr.ewi.utwente.nl:8901/



[urfinjuss66]

У нас в стране убили, практически, все предприятия

Шо? И табачку (пропили) продали?! А как же Флуераш?



[sergeisam]

И табачку (пропили) продали?!

Табачка пока работает. И вино делают, и пиво варят, и спирт гонят. С этим всё в порядке.

Иначе до сих пор ЗАЗ считали бы автомобилем и смотрели бы ламповые телевизоры

Я имел ввиду наукоёмкие предприятия, работавшие на войну, а не ширпотреб.
анекдот в тему
- почему у "запорожца" двигитель сзади ?
- чем думали, туда и поставили!!!

А как же Флуераш?

Флуераш давно не производят.



[Sinus]

В Европе то как раз эфир забит.

Картинка красивая, только куда не ткни, уровень сигнала минус 90-120 дБ.



[Daniellos]

Вот и пришли к тому, что худо-бедно, но в СССР практически в любой республике, было высокотехнологичное производство. Но, без принудиловки, оно развалилось. И даже те, бывшие, что считались лучшими по уровню жизни, находясь в союзе с развитыми странами Европы, находятся в полной Ж.
