Как пользоваться осциллографом?

Как то давно мне отдали осциллограф (см ниже).Долго лежал он у меня, пылился. И сегодня я решил все таки узнать что да как. Я не знаю ,как им пользоваться.? И для начала куда что подключать? и как его настроить?



[Bydlokoder]

Здесь Осциллограф радиолюбителя ''ЛО-70''. описание и схема.



[Jo-Vega]

Я просто не понял, куда на осциллографе втыкать 2 контакта для измерения частоты?



[кочевник]

втыкать 2 контакта

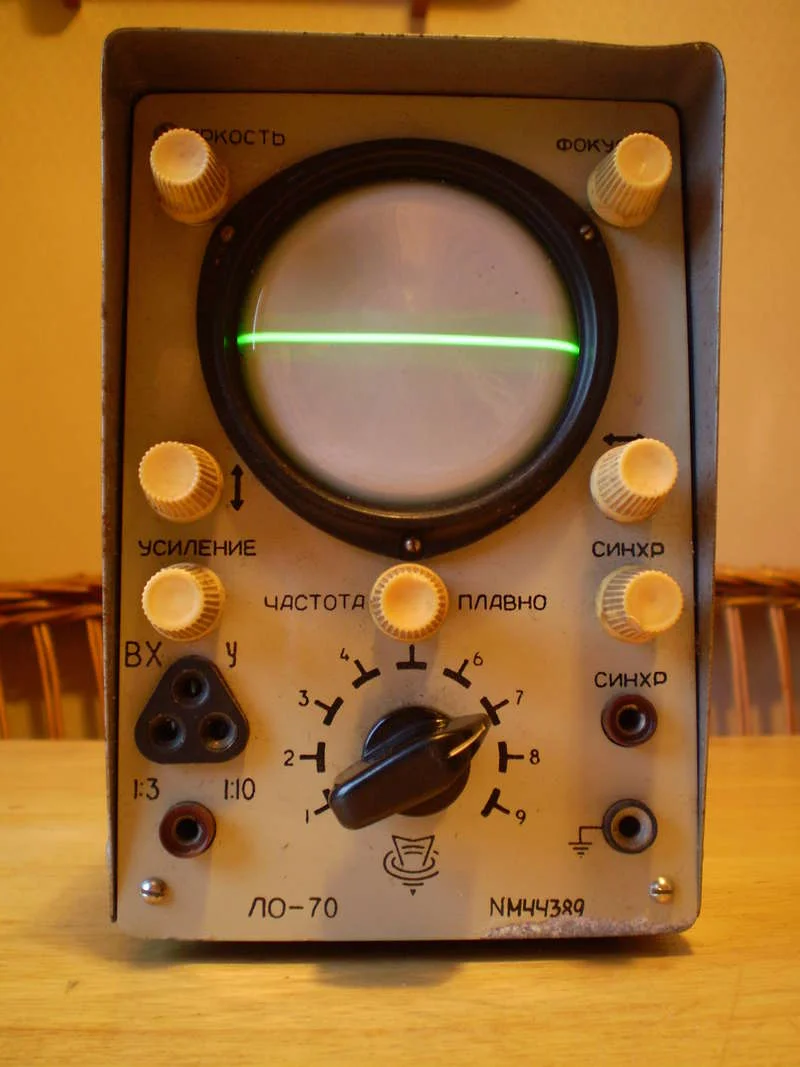

На фото левые 4 входа. Нижний(коричневый) - земля, 3 черных - сигнал, в зависимости от уровня 1/1, 1/3 и 1/10.



[BH3]

...для измерения частоты?

Этим осциллографом частоту не измерите



[Bydlokoder]

По фигурам Лиссажу? Наверное генератор прямо к пластинам горизонтального отклонения трубки подключается. Судя по описанию, входа "X" на лицевой панели этого осциллографа нет, но сзади есть колодка, наверное с перемычками, которые снимаются и пластины трубки вместо блока горизонтальной развертки подключаются к внешнему источнику сигнала. Точнее сказать не могу, такая техника мне в руки не попадала, но подобные осциллографы видел, там были колодки на задней стенке.



[Jo-Vega]

На фото левые 4 входа. Нижний(коричневый) - земля, 3 черных - сигнал, в зависимости от уровня 1/1, 1/3 и 1/10.

у меня не совсем как на фото т.к фото не мое, у меня там где вх У всего 1 контакт, а не 3

Этим осциллографом частоту не измерите

А что им измерять?



[Bydlokoder]

Частоту измерять можно, по фигурам Лиссажу и калиброванному генератору, методика широко известная. В основном осциллограф служит для наблюдения формы сигнала и измерения его амплитуды.



[BH3]

А что им измерять?

Да ничего, он не отградуирован и не откалиброван. Можно форму сигнала посмотреть



[Jo-Vega]

А для чего его вообще можно приспособить? как он может помочь? будет ли он полезен сейчас, в 21 веке?



[кочевник]

Можно форму сигнала посмотреть

И амплитуду, вернее -разность амплитуд. Все таки главное назначение:

форму сигнала посмотреть



[Bydlokoder]

у меня не совсем как на фото т.к фото не мое, у меня там где вх У всего 1 контакт, а не 3

Инструкцию читайте. Там написано, что у этого прибора входное гнездо хитрое и режим работы определяется тем, насколько глубоко вставлен штеккер в гнездо. В одном режиме входной сигнал можно регулировать переменным резистором на лицевой панели, в другом только выносным делителем.



[BH3]

Прибор этот полезен полюбому, например контролировать форму сигнала на выходе УНЧ для расчёта мощности



[Jo-Vega]

Не сразу понял как скачать инструкцию, скачал, читаю



[Jo-Vega]

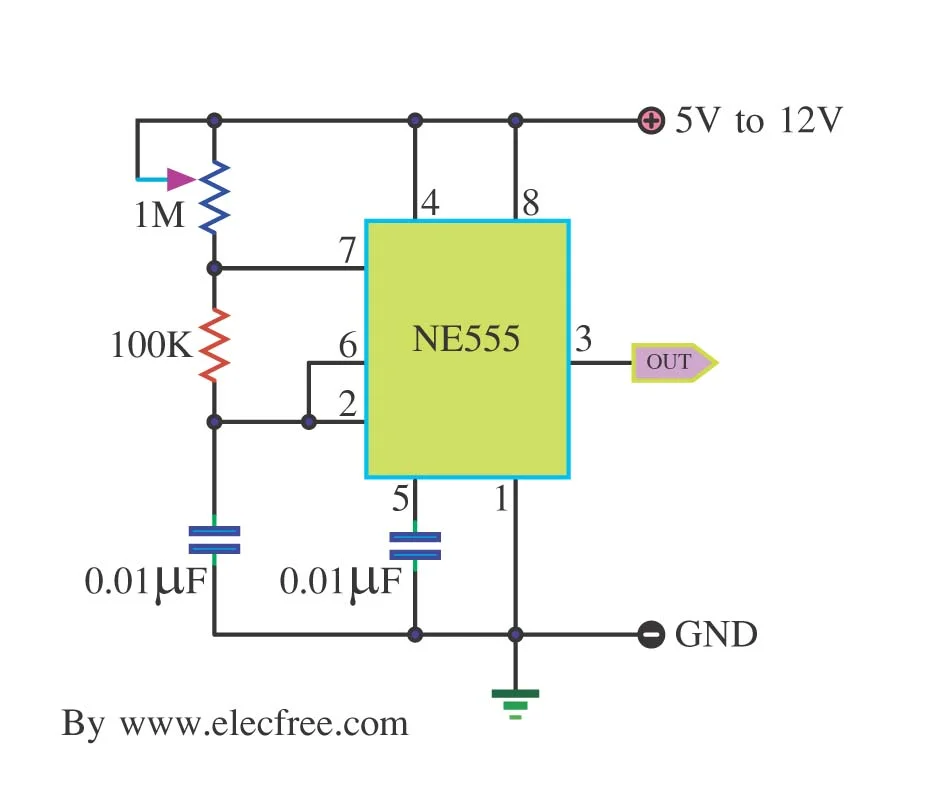

Примерно разобрался с осцилом, но вот если я подключу к такому генератору, что он показать должен? Прямоугольные импульсы?



[Bydlokoder]

Да. А если подключить к выходу УНЧ, то можно наблюдать форму сигнала, зафиксировать наличие самовозбуждения на ультразвуковых частотах, ограничения амплитуды сигнала. Можно наблюдать и измерять амплитуду пульсаций источника питания, измерять частоту сигнала при наличии калиброванного генератора.



[Jo-Vega]

буду учиться с ним работать



[pryanic]

Использование осциллографа. Видео урок. | Электроника для всех



[Jo-Vega]

Спасибо большое что то стает понятно
