Спасибо, есть такой прибор, думал по измеряемым параметрам подобрать более близкие по значению.

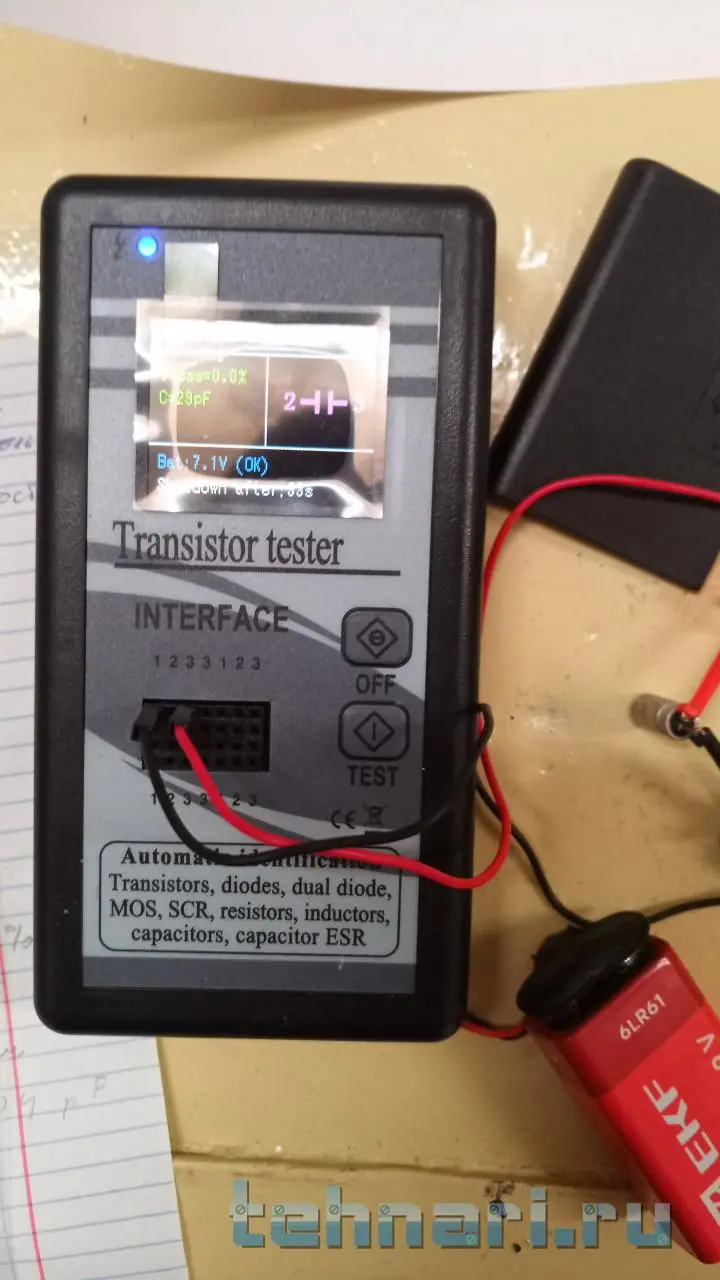

это для маломощных. На Алике есть, можно самому стенд собрать, это не сложно , там с десяток деталей. Информации в интернете много. Я бы не заморачивался с подбором выходников пока. А этим замечательным прибором подобрал бы транзисторы в входном каскаде. А там если не надоест, можно уже и выходниками заняться.



[ПавелС]

Ну, Паша, это только начало твоих финансовых трат. Впереди ожидает тебя путь не легкий и тернистый! Танцы с бубном под гармошку — тоже тебя ждут. tehnobaian . Ты готов к этим нелегким испытанием? Как далеко ты зашел , в своем стремлении и желании оживить этот труп? Если ты тверд в своем решении, если не свернешь со скользкой тропинки , то мы с тобой! )

Спасибо большое за поддержку, желание есть, знаний нее очень, хотя паяльник держать умею. когда я брал этот усилитель, хозяин говорил, что он работал,но через какое то время уходил в защиту один канал. По финансам я уже немного потратился, взял новую переднюю панель и родную ручку громкости с светодиодом, ручка стаяла маленькая, не родная. хочу в мастерскую поставить этот усилитель.



[ПавелС]

это для маломощных. На Алике есть, можно самому стенд собрать, это не сложно , там с десяток деталей. Информации в интернете много. Я бы не заморачивался с подбором выходников пока. А этим замечательным прибором подобрал бы транзисторы в входном каскаде. А там если не надоест, можно уже и выходниками заняться.

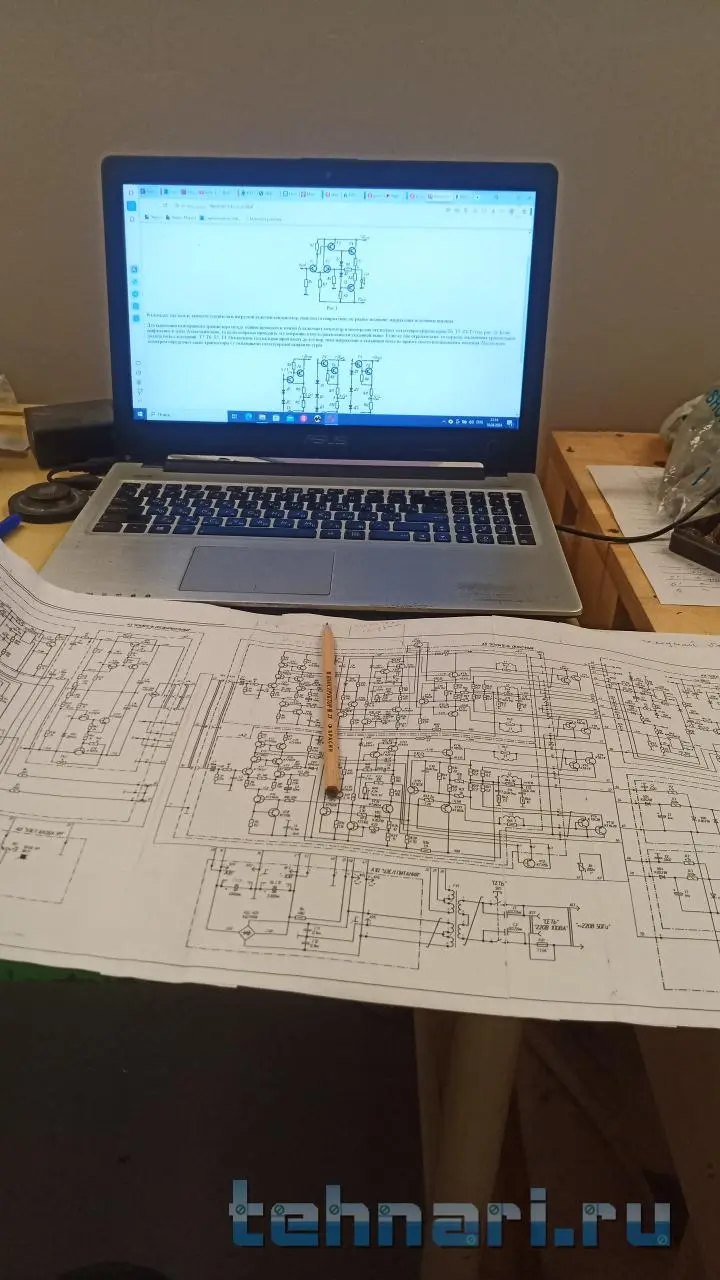

Спасибо, начну с кондеров, сегодня распечатал схему, на А4 в книжном формате, склеил, получилась больше метра, поудобней будет, чем в ноуте глядеть, да и почеркаться если что можно.



[ПавелС]

Пока изучаю теорию , .



[Fisher]

изучаю теорию

Похва́льное стремление! tehno006



[ПавелС]

Всем мира, поменял на усилителе, все конденсаторы,


Откровенно конченный, были два конденсатора

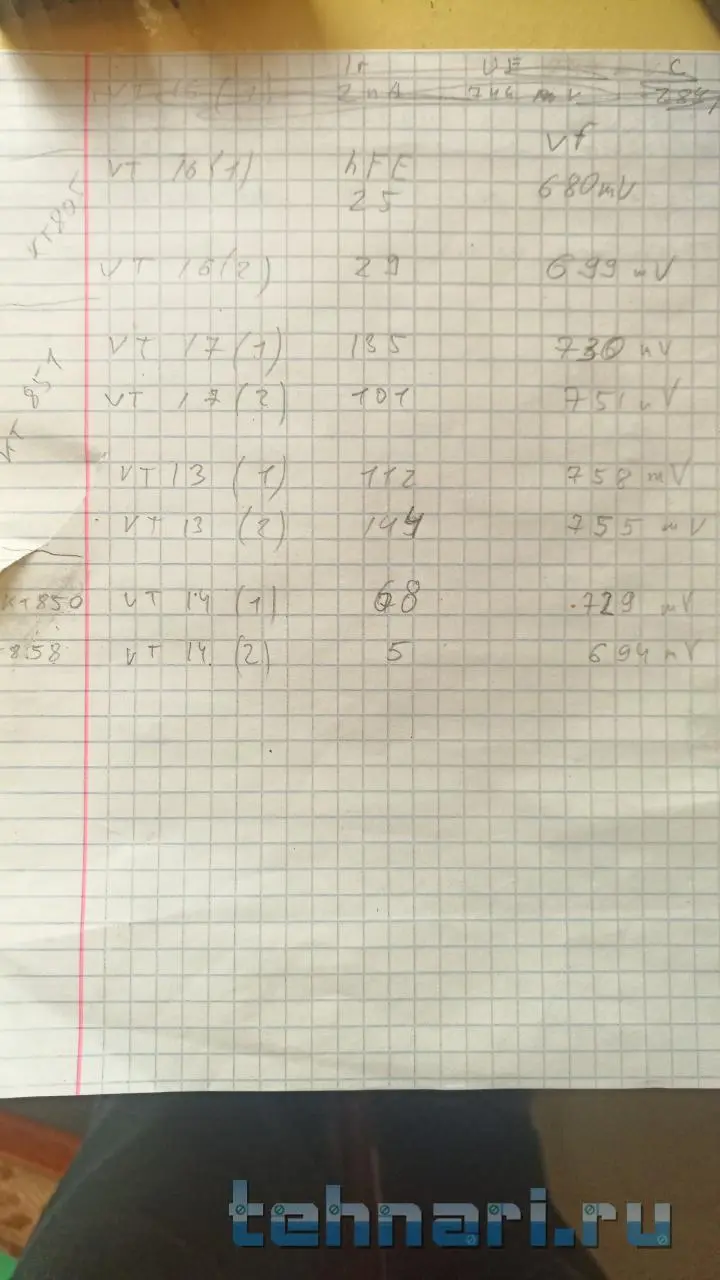

Вот думаю, пока снята плата, может и транзисторы, выпаять проверить сразу. Те что на радиаторах видно, что только один не выпаивался, остальные , видимо менялись.



[ПавелС]

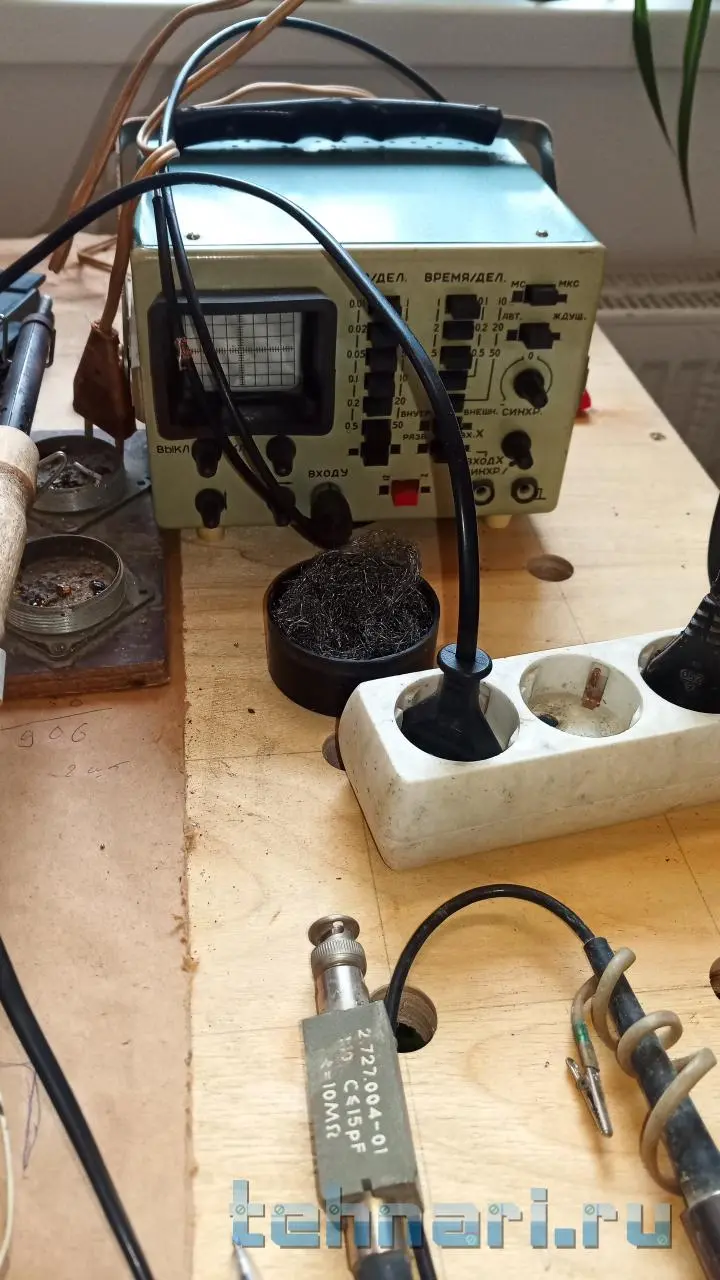

Взял у знакомого осциллограф, для проверки, сейчас с генератором надо решить вопрос.



[Fisher]

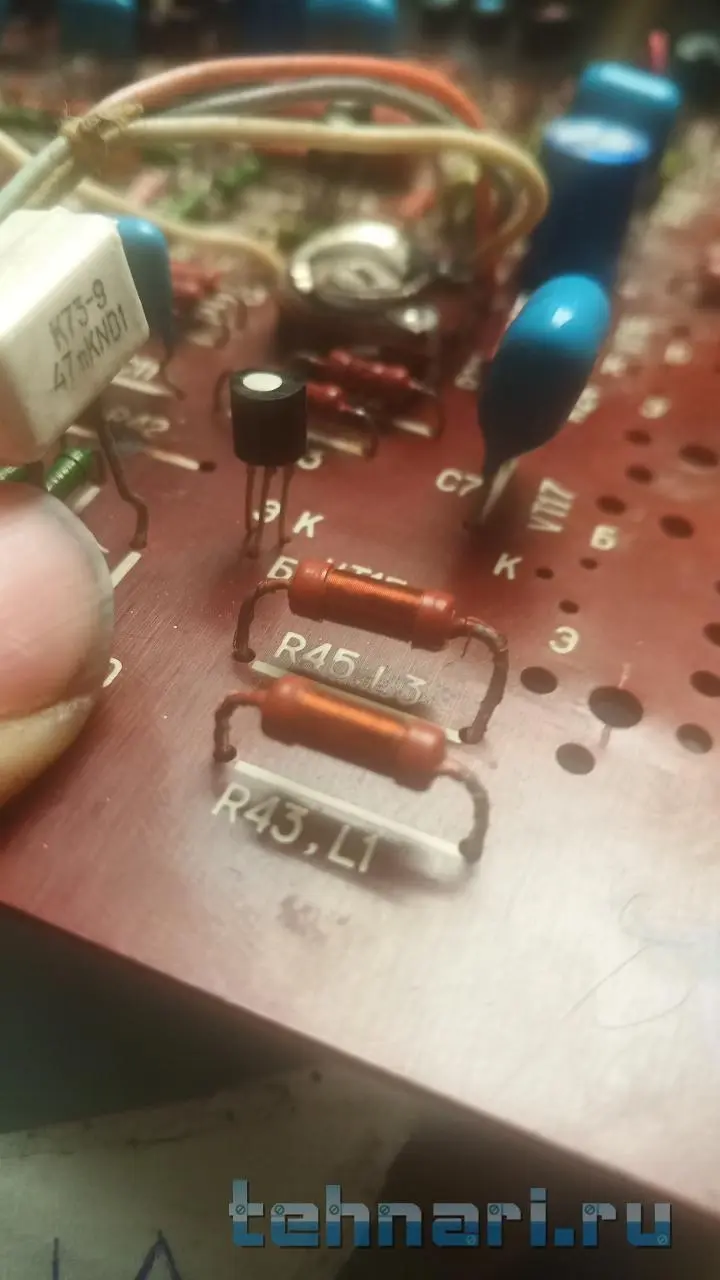

У тебя и R46 вроде как погоревшие.
Так что - без вариантов.
"Копать"!



[Fisher]

с генератором надо решить вопрос

Установи на комп любой функциональный генератор и не ломай голову.



[ПавелС]

Взял у знакомого осциллограф, для проверки, сейчас с генератором надо решить вопрос.



[ПавелС]

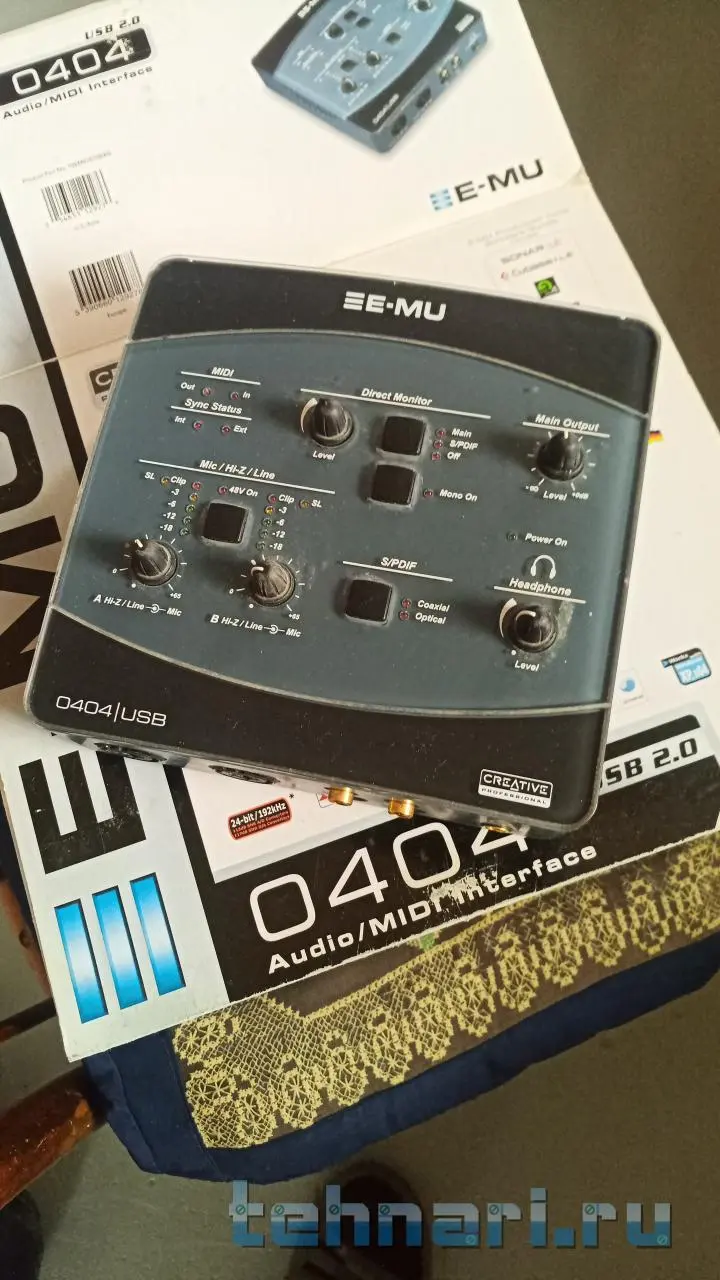

Есть вот такая звуковая карта, программно, выдает хороши сигнал, попробую через неё



[ПавелС]

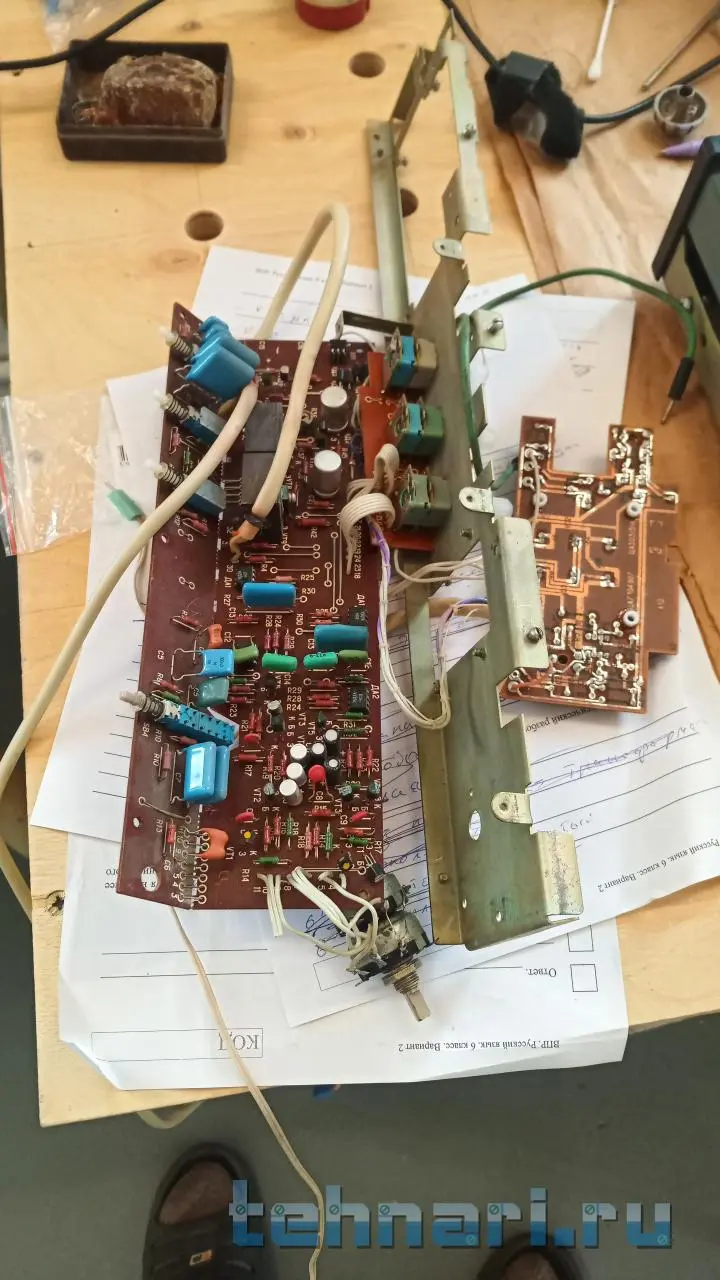

Сейчас поменяю конденсаторы на плате предварительного усилителя и возьмусь за транзисторы.



[звуколюб]

Как говорил один специалист, " немало неисправностей случаются во время их поиска". Т.е. очень внимательно, если уж берешься выпаивать все транзисторы подряд. Может, включить усилитель без выходных транзисторов и посмотреть режимы , указанные на схеме? А то можно и дорожки повредить, при перегреве они отваливаются иногда. Да и ноги у транзисторов можно отломить.



[ПавелС]

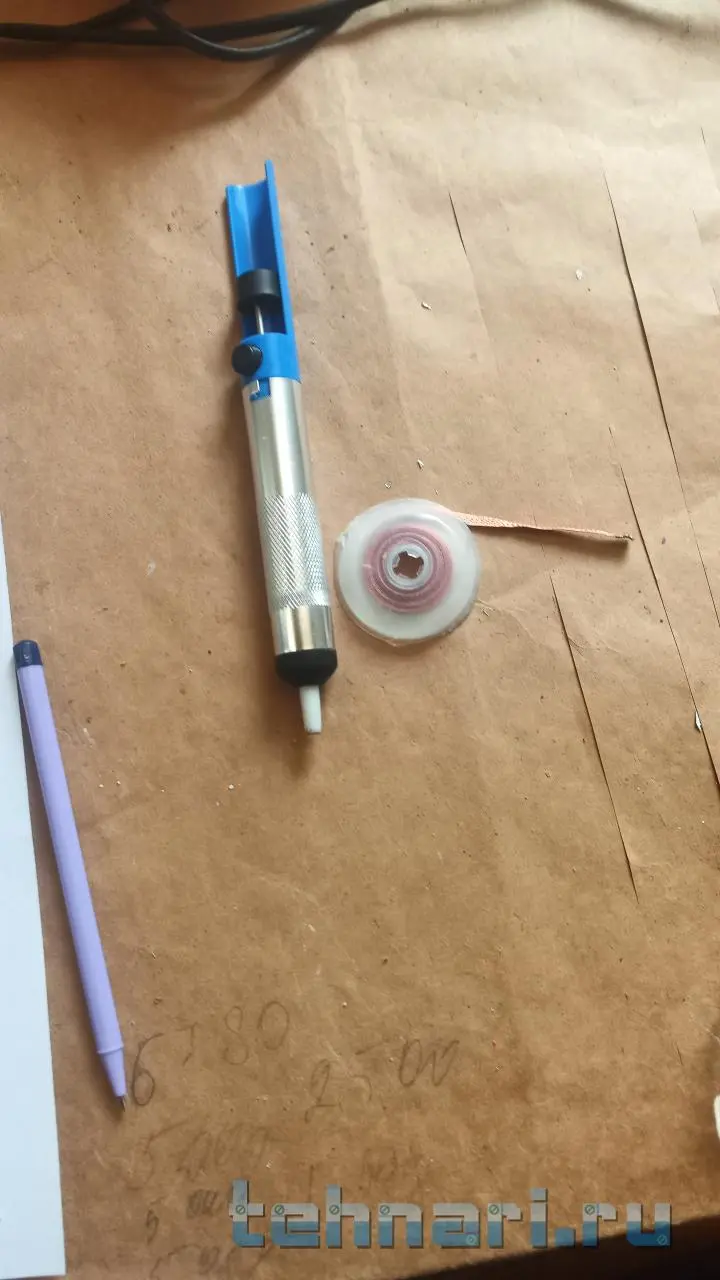

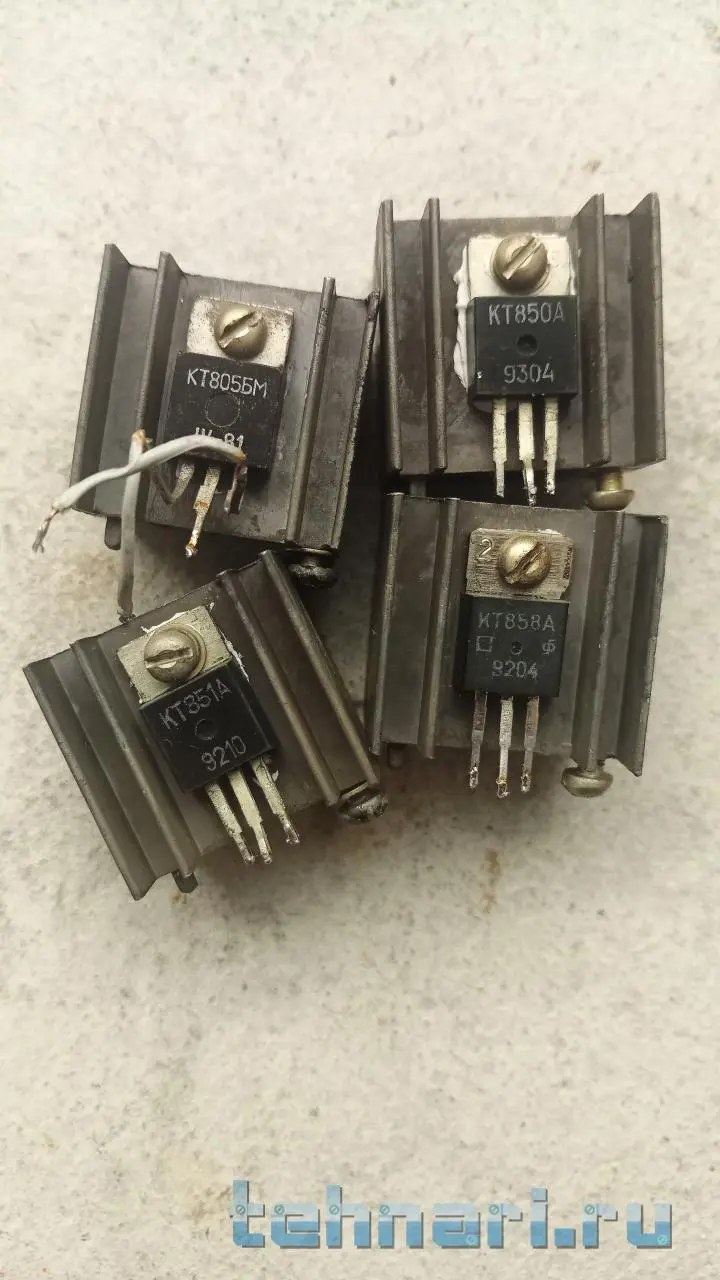

Спасибо, выпаивал с такими приспособами, вроде хорошо получилось, транзисторы стоят, разных марок, не как по схеме. По параметрам, вроде все входят, не считая КТ 805, которые и не должны стоять.



[ПавелС]

Вопросик есть , надо ли точно следовать буквенным обозначением, что если вместо КТ850А поставить с буквой В или Б, вроде есть отличия в характеристиках. Но критично ли?



[Fisher]

Смотри в даташите по напряжению К-Э.
Для замены с бо́льшим напряжением ставить можно, с меньшим нельзя.
Остальные параметры у них плюс/минус одинаковые.



[ПавелС]

Для замены с бо́льшим напряжением ставить можно, с меньшим нельзя.

Зачит Б можно, а В уже нельзя.



[ПавелС]

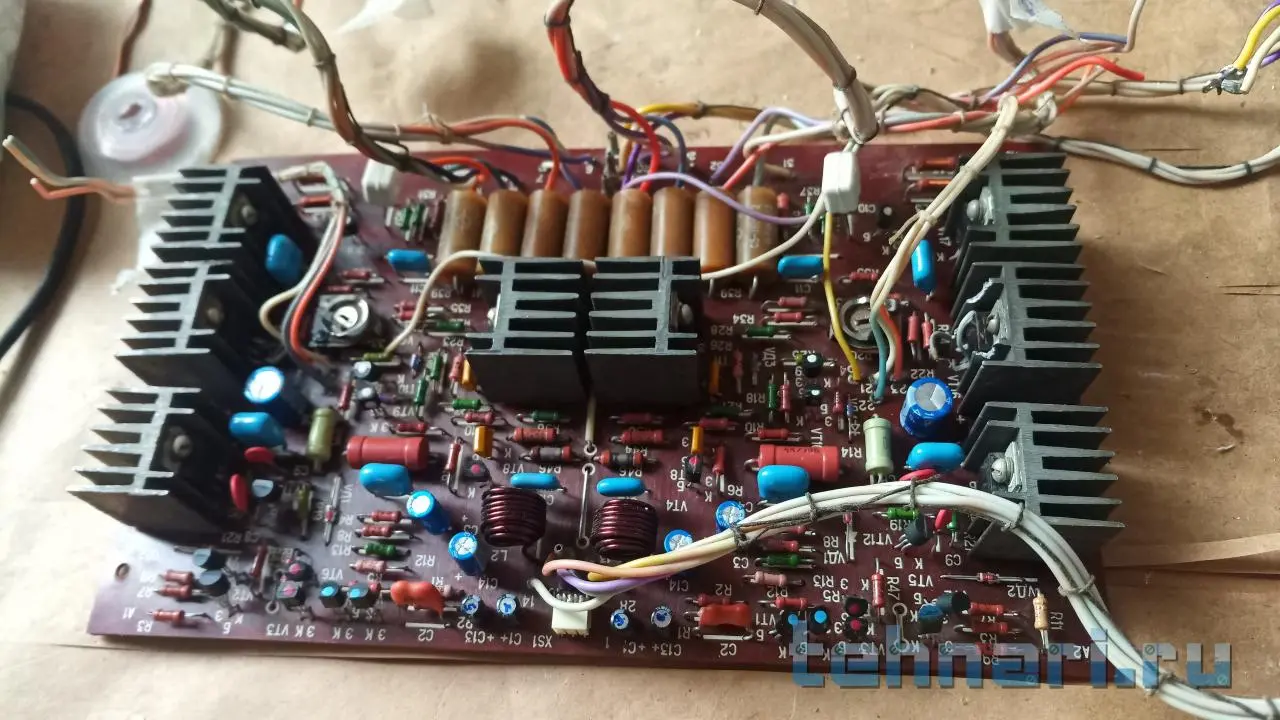

При внимательном осмотре платы усилителя, обнаружил обрыв катушки L3, на одном канале, думаю перемотать можно, но вот как узнать какой провод и сколько витков, хотя витки и посчитать можно.



[spasatell]

это дроссель. на высокоомном резисторе. отмеряется один см по намотке и считаются витки - определяется количество витков на 10 мм. дальше математика. можно и на 5 мм считать. для этого дросселя точность будет достаточной.
можно взять провод 0.5-0.8 мм и до заполнения намотать.



[gluxon]

При внимательном осмотре платы усилителя, обнаружил обрыв катушки L3, на одном канале, думаю перемотать можно, но вот как узнать какой провод и сколько витков, хотя витки и посчитать можно.

Обрыв 99% с краю, возле пайки. 1-2 витка можно спокойно смотать, и припаяться этим проводом. Ничего не изменится
