Помогите с выводами трансформатора ТС-009

[WHS]

Скачал но при увеличении картинки все расплывается.

О господи, давайте еще пару страниц будем качать схему

Вот гифка, при увеличении не должна "мазаться" как jpg



[TERONG]

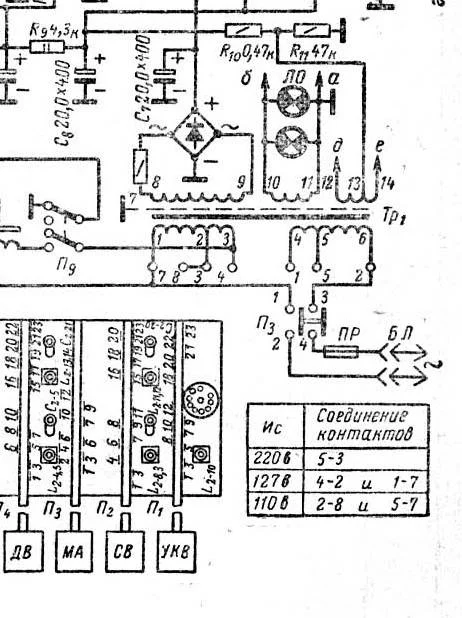

Вот кусочек из схемы которой я обладаю.Как я понял нужно соединить между собой выводы 3-5,а на 1-6 подать 220 В?



[TERONG]

Завтра попробую так сделать как на схеме.



[WHS]

а схемы то разные...



[TERONG]

Только не надо тут злиться и ругаться. Давайте жить дружно. Никто не виноват что картинка была плохого качества и она мазалась.



[WHS]

Только не надо тут злиться и ругаться. Давайте жить дружно.

А кто ругается? у нас всё с юмором делается, без юмора никак.

PS

Вы ищите электролиты на замену, ибо они самые дорогие из всей этой схемы будут



[TERONG]

Не знаю на сколько они разные,это схема выданная мне поисковиком и скачанная с сайта не помню какого.И там говорилось что эта схема радиолы Кантата 204.



[WHS]

всё остальное (сам УНЧ) по схеме совпадает с вашей платой?



[TERONG]

Кстати про электролиты,какие туда лучше поставить,с той же емкостью или больше?



[WHS]

с той же, или максимально близкие к оригиналам (напряжением можно выше)



[TERONG]

Вроде совпадают не считая того что лампы не много разные в унч на схеме с теми что у меня



[TERONG]

С электролитами ясно все.Спасибо. Их до включения менять или можно и после? Просто уже не терпится послушать как он звучит. На одном трансе столько времени потерял блин.



[WHS]

значит всё же надо смотреть еще схему которую тут дали... что с архивом? (как именно не открывается или не загружается?)



[TERONG]

Ошибся,никакой разницы,все идентично и на схеме и на плате



[WHS]

Их до включения менять или можно и после?

Желательно до, ну или хотя бы проверить, не пробитые ли они....



[TERONG]

Дело в том что я с мобильного телефона тут сижу,и он в отличии от компа ограничен в некоторых операциях.



[TERONG]

только не говорите что чтобы проверить не пробитые ли они понадобиться приборы.У меня с этим туго. Это просто мое увлечение,если бы занимался этим профессионально то конечно можно было приобретать хотя бы самые не обходимые измерительные приборы.



[WHS]

зачем покупать? например можно сходить вот сюда http://www.tehnari.ru/f170/t91874/index2.html и сделать из подручного "хлама" полезный девайс



[dcent25]

Скачал...

Да не надо ее качать !
Кликните курсором,два раза, на картинку ,а потом сохраните менюшкой "Сохранить как.."



[dcent25]

а схемы то разные...

Различия конечно есть(8 и 9 выводы на выпрямитель) .......

что чтобы проверить не пробитые ли они понадобиться приборы.

Последовательно, диод(300В обратн .напр и ток 0.5А) с лампой накаливания и конденсатор ..
Только полярность соблюсти надо..
Должна лампа загореться и потухнуть, и не загораться больше,при подключенном напряжении.
