Простой качественный УНЧ 60 ватт на КР544УД2А

[dmitry287]

ПП и проверка схемы с доработками М.Васильева в симуляторе.



[sergeisam]

ПП

Дык, а игде в lay ?



[dmitry287]

Раз не смотря на пугалки с разных форумов появился желающий собрать, то вот и лайка.:ku-y:
Читал описания и анализ схемы на разных форумах...Конденсаторы 270 пф Б-К предвыхода рекомендуют выкинуть.



[Focus 016]

Страшненький усилитель! И даже после доработки уважаемого М. Васильва, и красивых КНИ в мультике, я его всё равно боюсь. Но если честно, то хочется его снова собрать. Но страшно. Но хочется…… Поставить на выход какую нибудь хрень, типа 805 и 837, и пусть себе горит.



[Fisher]

Поставить на выход какую нибудь хрень, типа 805 и 837, и пусть себе горит.

Есть желание пожечь транзисторы?
На Айдисаунде Максим выкладывал и такую доработку, с "по десятку" выходных транзисторов в каждом плече.



[dmitry287]

Но страшно. Но хочется……

Значит надо собирать.tehno010
Вот доп. теория по этому усилку с других форумов.



[Focus 016]

Значит надо собирать.

Не надо ! Не зря я его боялся. Последняя фраза из вложения была такая : Усилитель не рекомендуется к повторению.
Чего уж там ? Не буду я жечь кт 805 и кт 837 ! Пускай живут....



[gluxon]

А я ни разу Гумелю-Шмидта не делал. Может быть стоит попробовать, по доведённой до ума Максимом схеме? Транзисторы, есть штук 20 - 2Т818В, проверенных на напряжение пробоя, есть несколько разновидностей 3055, в т.ч. KD3055. Попробовать погонять его в разных режимах на предмет вылета от какого-либо чиха



[dmitry287]

Согласно аналитических работ, приведенных выше, одним из виновников сквозняка через выходные транзисторы конденсатор с выхода ОУ на выход усилителя 22нФ. Похоже он остался от стоунколдовского моста, которого у Гумели нет и нужен в этой схеме как зайцу светофор.
В симуляторе его отключение/включение ни на что не влияет.



[Focus 016]

А я ни разу Гумелю-Шмидта не делал. Может быть стоит попробовать,

Я не советую рисковать . И пробовать тоже не советую. Я делал Гумелю несколько раз, и даже тему по нему создал. И где то год он меня радовал. Действительно, очень не плохо звучал. И в один прекрасный момент - бах ! Ни с того, ни с сего. Просто бах, и нет выходников и драйверов. Починил, заменил, идеально настроил ток предвыхода. А потом снова, и снова...... Итог : разобрал, и забыл.

В симуляторе его отключение/включение ни на что не влияет.

В симуляторе просто красота! А в железе ?



[Fisher]

от какого-либо чиха

С этим?
С этим и чиха не понадобится.
В любой момент сам по себе "подпрыгнет" - нетути!



[Сергей 19-73]

В симуляторе просто красота! А в железе ?

Да и в железе нормально , до сих пор работает , я уже писал , как только транзуки кт на импорт заменил - все проблемы исчезли .



[Focus 016]

до сих пор работает

Сергей, а он у тебя до сих пор работает по какой схеме ? По схеме из журнала Радио, или уже допиленный ?



[dmitry287]

А в железе ?

Платки уже травятся...Все остальное не обещаю, что будет быстро, как со временем будет.



[Сергей 19-73]

а он у тебя до сих пор работает по какой схеме ? По схеме из журнала Радио,

Да , из радио по схеме который в 1-м посте .



[dmitry287]

Сборка потихоньку движется...



[gluxon]

А слева, что такое, интересное, на радиаторах...?



[dmitry287]

Динамит-2. Там уже все проверено и работает. Кстати тоже по схожей топологии построен. Звучание радует.



[gluxon]

Динамит-2. Там уже все проверено и работает. Кстати тоже по схожей топологии построен. Звучание радует.

Да, схемка несложная, только LT1210 найти проблема...



[sergeisam]

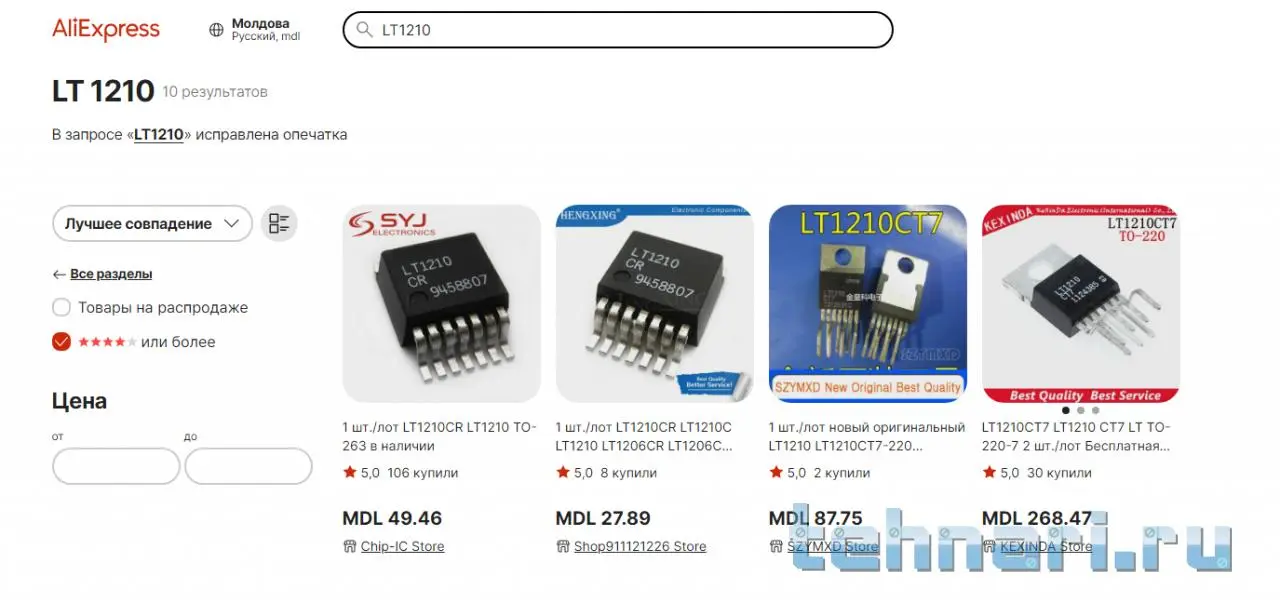

только LT1210 найти проблема...

Дык, походу нет особой проблемы .
