"Радиотехника У-101-стерео" с помойки)

[Чудак]

Надеюсь отчиню .

Вот , вроде оживил . Вот кучка дохлых транзисторов , плюс еще к ним один КТ805 и КТ 815 с платы защиты .



Проверял в такой конфигурации с динамиком от старого Свина 5.1 .



Один канал работает как положено , все чисто . А вот второй поет , но хрипит ! И пока не могу понять почему в ОК вверху схемы вместо +1.2 В. и +0.6 В. у меня соответственно -1.2 и -0.6 вольт . Все звонится абсолютно идентично с нормальным каналом , все резисторы пинцетом передернул - колотых нет . В чем дело может быть ?



[Andrey 69]

все резисторы пинцетом передернул - колотых нет

Переведи это замечательное действие



[Чудак]

Переведи это замечательное действие

А чего тут переводить ? Все буквально . По каким-то причинам резистор может треснуть и быть в обрыве или просто холодная пайка и пока пинцетом не подергаешь не увидишь .
Вот схема . Радиаторы исправного канала греются нормально , а хрипящего совершенно не греются . Хочу понять за счет чего достигается симметрия напряжений в оконечном каскаде .



[Andrey 69]

По каким-то причинам резистор может треснуть

Это называется от превышения тока
Ток покоя не регулируется?



[Чудак]

СПшка R12 ноль эмоций .



[Andrey 69]

Vt9 как себя ведет? Выпаяй-проверь



[Чудак]

Спасибо , поменяю . Но я на него уже обращал внимание . Думал что или не тот транзистор , или на плате напутаны местами Э и Б . А он , оказывается , к радиатору привинчен не коллекторной пластиной , а наоборот . Странно , однако , но так и должно быть .



[Andrey 69]

Не за что. У тебя до юшки чего поменяно,посмотри не торопясь может где то косяк. Плату помыть обязательно,соплюхи,короче кому я пишу-сам же в курсях. Ах да,961 померь на мегаомах коллектор-эмиттер,у них бывают месячные-сифонят. Если на пределе 20 мОм не покажет сопротивления-гут



[Чудак]

Нашел ! Andrey 69 прав ! Нужно не торопиться и быть внимательным , а еще после 50-и годов иметь нормальную оптику , а не очки +2 . Это был всего лишь обрыв . База VT8 имела контакт только с C4 , поэтому все и звонилось со всех сторон нормально . Хотя и мерил напругу на VT5 ,VT6 ,VT8 на участке дорожки но , видимо , до этого обрыва .
На фото красным обведено в левой части . А транзистор-то и не перепаивался .:tehnari_ru_182:



[Andrey 69]

Ну ясен красен

Andrey 69 прав !

Сам такой же потому что. Ты запустил потеху?



[Чудак]

Ты запустил потеху?

Ничего себе потеха ! Три вечера убил . У меня уже легкая паника начиналась , все звонится , а не работает . И увидел обрыв чисто случайно , транзистор наклонил для прозвонки - вот фольга и поднялась .
Тем временем нашел еще один косяк во вроде бы рабочем канале . Там входной конденсатор на 1.5 мкФ показал сопротивление 8 Ом .



[Чудак]

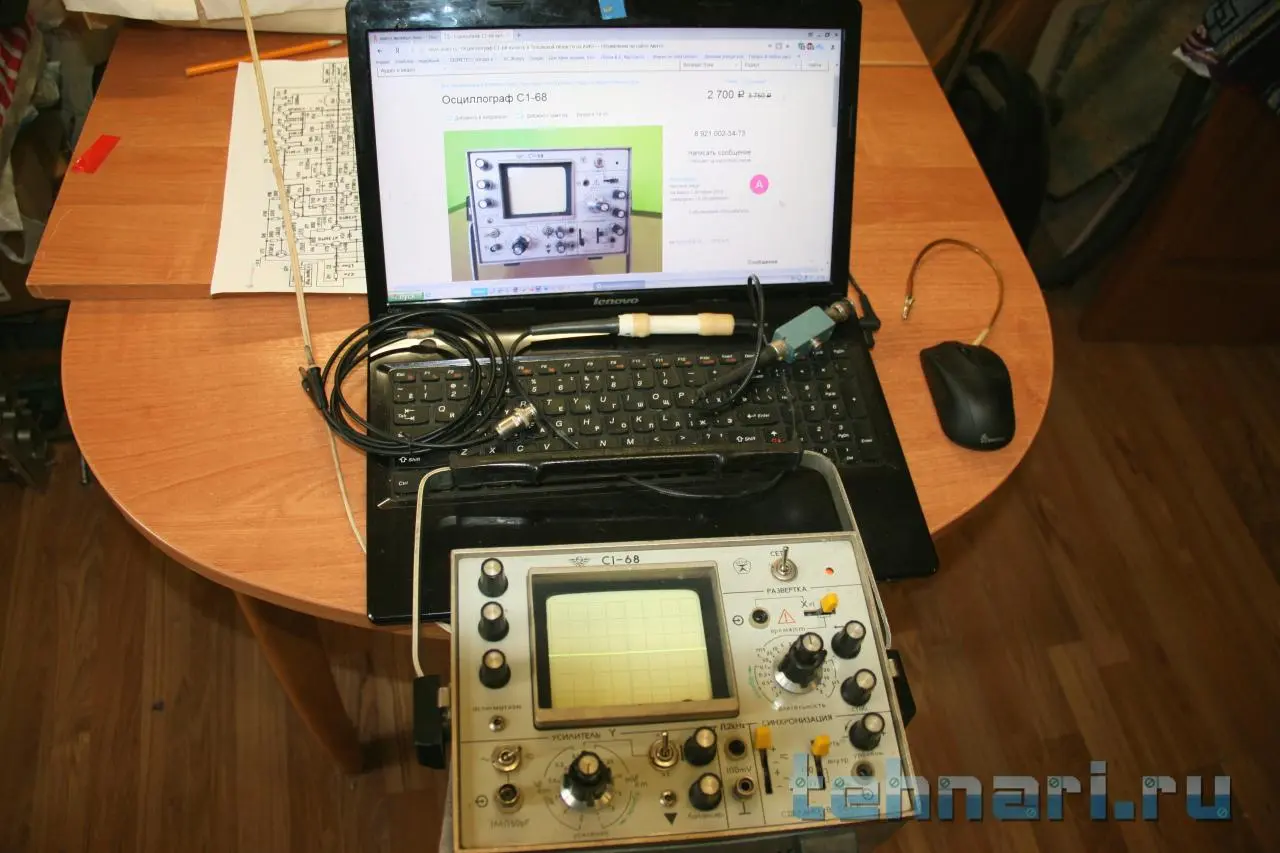

Не в тему , но во какого зверя я сегодня приобрел .:tehnari_ru_288:



[М.Васильев]

Не в тему , но во какого зверя я сегодня приобрел .:tehnari_ru_288:

Посмотреть вложение 444654

до скольки видит?



[kylan]

до скольки видит?

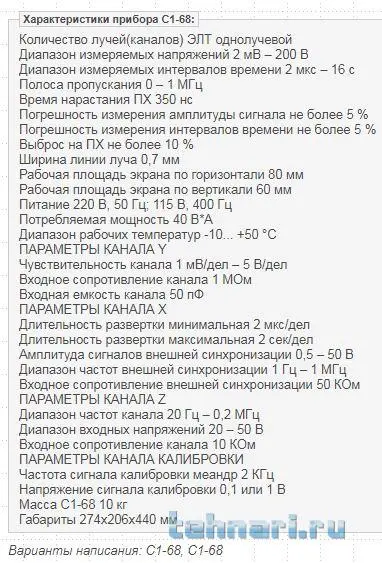

Вам настолько лень набрать в поиске С1-68 ?



[М.Васильев]

Вам настолько лень набрать в поиске С1-68 ?
Посмотреть вложение 444658

ну это справочные . а в реале с учетом времени все может по другому. и кстати на экране маленького ноутбука плохо видно. И вас то я не спрашивал чтобы вы мне выговаривали



[Чудак]

Парни , да бросьте вы эти склоки ! Я домой принес и чуть реально не заплакал . Вот через 30 лет руки все помнят - ручку для переноски машинально , нажав на основания , откинул . Даже сам это отметил и удивился .
Думаю , что для НЧ техники это самое оно .
Удалось чуть пообщаться с продавцом . С его слов он в наш город переехал лет 20 назад и прибор спер в свое время с какого-то оборонного предприятия . Во всяком случае осцилл имеет очень четкий луч и синхронизация работает отменно . Радует хотя бы то , что прибор не с нашего радиозавода , где эти приборы работали тыщу лет и в две смены .



[М.Васильев]

1мгц маловато. Даже 69 гроб до 5,а надо бы минимум 100мгц.
Хорошо ,что малопользованный.Трубка походит хоть



[Чудак]

1мгц маловато. Даже 69 гроб до 5,а надо бы минимум 100мгц.
Хорошо ,что малопользованный.Трубка походит хоть

Да , "кинескоп" чувствуется , что не умучанный .



[Andrey 69]

Ничего себе потеха ! Три вечера убил . У меня уже легкая паника начиналась , все звонится , а не работает .

Нормально. Я сансуй убитый месяц вечерами восстанавливал

входной конденсатор на 1.5 мкФ показал сопротивление 8 Ом

Да ладно. Не дохли никогда. Сфотографируй ради интереса



[Чудак]

Да ладно. Не дохли никогда. Сфотографируй ради интереса

Вот если точно .
